开源自己做的4.3寸触摸屏，SWM32单片机+LVGL

十一假期抽时间把SWM32S做的触摸屏板的综合程序弄了一下，板子硬件资源如下：

1. SWM32S单片机，LQFP-64封装，内置8MB的SDRAM。

2. 4.3寸16位RBG接口电容触摸屏，800*480分辨率（也支持电阻屏和其它分辨率）。

3. 板载WIFI模块（ESP12S）。

4. 板载128Mbit的SPI Flash芯片。

5. 板载TF卡接口。

6. 外部RTC时钟芯片。

7. 引出其它未使用IO（也没剩几个了）。

程序功能如下：

1. 移植了LittleVGL图形界面。

2. Uart1通过AT 指令访问WIFI模块，连接WIFI后，访问心知天气，获取当地的天气预报；访问时间服务器，获取当前时间。时间和天气定时更新。

3. 制作全中文字库，以及天气预报相关的图片文件，存储在SPI Flash中。

4. 通过FatFs文件系统访问TF卡，主要为了方便拷贝字库及图片文件到SPI Flash中。

5. 使用内部RTC时钟，因为连接了WIFI，实时更新时间，所以就没有用外部的。

6. 引出Uart0，可用于调试程序。

        上电后程序先将SPI Flash中的图片加载到SDRAM中（前提是已经将图片从TF卡拷贝到了SPI Flash），这样显示比较快。完成之后链接WIFI，更新3天内的天气和实时时间，之后会定时更新。如果连接发生错误，会复位WIFI模块重新连接。

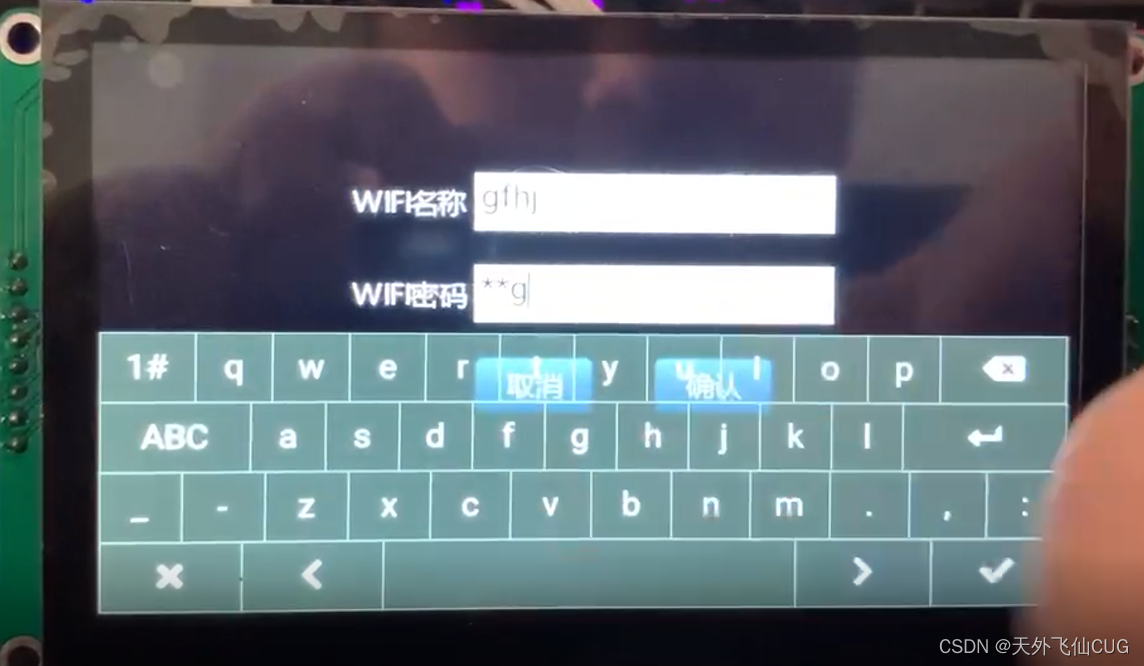

        可自己设置WIFI名称和密码。

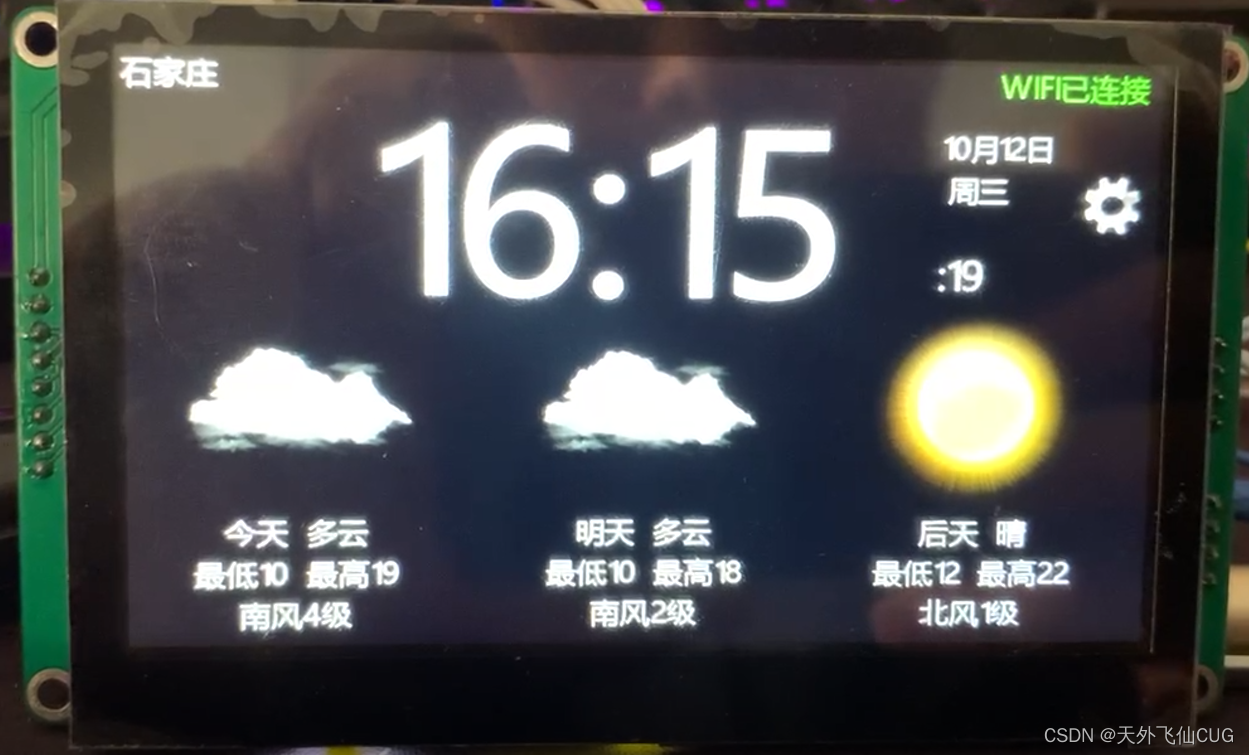

        实际效果如下。4.3寸屏，800*480分辨率，显示效果还是比较细腻的，拍摄的有反光，看着效果不太好。

最后，原理图和程序如下（程序目前只实现功能，未长时间测试）：

链接：https://pan.baidu.com/s/1Z_sPbzR7GI05Ub8woaodiA?pwd=n1c0

提取码：n1c0

需要现成板子的看这里：

https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.3c3a645eAfwcB5&ft=t&id=688125831224
