【开源项目】SFUD--通用串口Flash驱动库的移植和使用

1.简介

    SFUD 是一款开源的串行 SPI Flash 通用驱动库。由于现有市面的串行 Flash 种类居多，各个 Flash 的规格及命令存在差异， SFUD 就是为了解决这些 Flash 的差异现状而设计，让我们的产品能够支持不同品牌及规格的 Flash，提高了涉及到 Flash 功能的软件的可重用性及可扩展性，同时也可以规避 Flash 缺货或停产给产品所带来的风险。

    主要特点：支持 SPI/QSPI 接口、面向对象（同时支持多个 Flash 对象）、可灵活裁剪、扩展性强、支持 4 字节地址。

资源占用

    标准占用：RAM:0.2KB ROM:5.5KB

    最小占用：RAM:0.1KB ROM:3.6KB

地址如下：https://github.com/armink/SFUD

移植好的工程：https://pan.baidu.com/s/1CO0BOqhWdTBLEHr49A76YA?pwd=3ye1

提取码：3ye1

2.SFUD移植

        2.1硬件接口

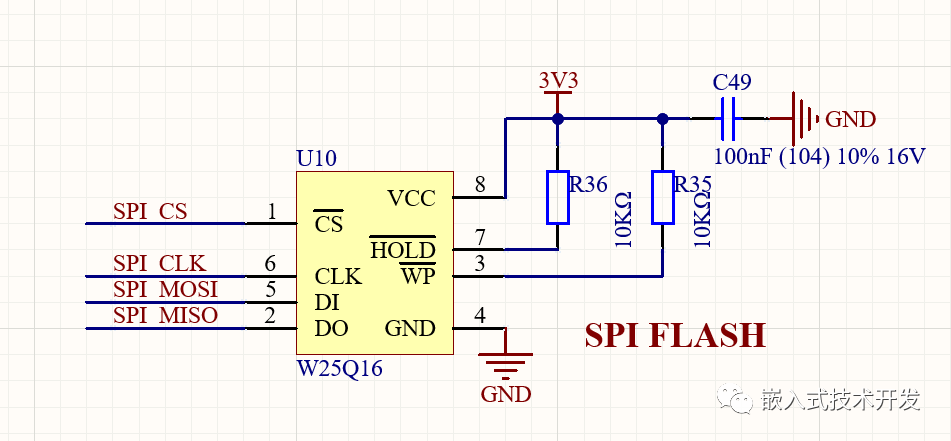

        这里使用的是STM32F407的单片机，使用SPI1接口与Flash连接，Flash型号为W25Q16JV。电路图如下：

        2.2 添加源码到工程中

        首先下载SFUD的源码，下载后可以看到，sfud文件夹中有三个子文件夹：

        Inc—头文件

        Port—接口文件

        Src—源码文件

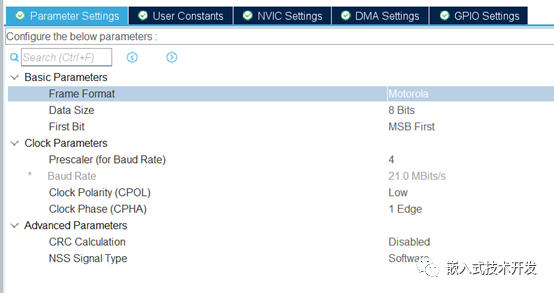

        然后用STM32CubeMx生成一个工程，初始化时钟、SPI1和一个串口（用于打印信息）。SPI通讯格式如下：

        生成工程后，将sfud文件夹复制到工程目录，添加.c文件到工程中：

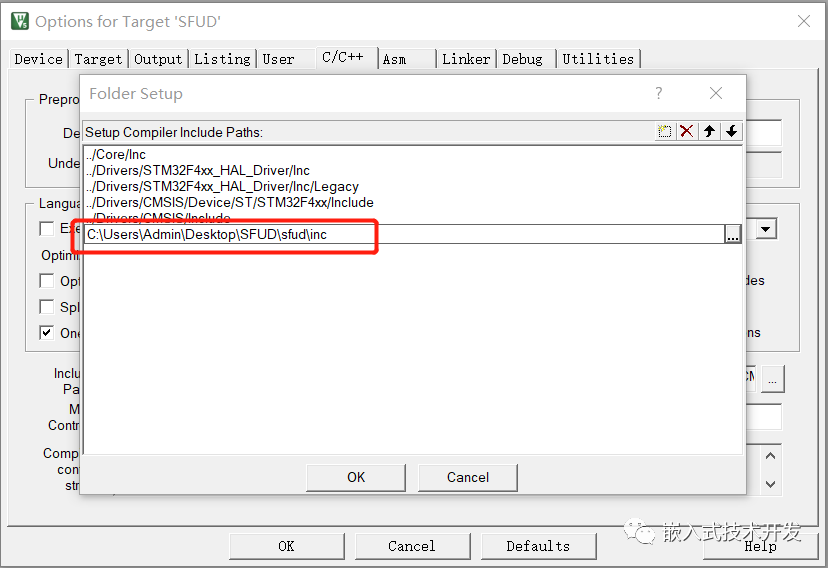

        添加头文件的包含路径：

2.3编写底层函数

    这里使用的是SPI接口，需要自己编写的只有两个函数，读写和初始化：

static sfud_err spi_write_read(const sfud_spi *spi, const uint8_t *write_buf, size_t write_size, uint8_t *read_buf, size_t read_size)

sfud_err sfud_spi_port_init(sfud_flash *flash)

  如果使用的是QSPI，则需要编写下面这个函数：​​​​​​​

static sfud_err qspi_read(const struct __sfud_spi *spi, uint32_t addr, sfud_qspi_read_cmd_format *qspi_read_cmd_format,uint8_t *read_buf, size_t read_size)

    下载的源码中有个STM32F1xx的工程例程，使用的是标准库，这里改为HAL库，具体代码就不贴了，可在文章开始下载完整工程。

    需要注意的是，这里添加了几个函数：

tatic void spi_lock(const sfud_spi *spi)
{
//    __disable_irq();
}

static void spi_unlock(const sfud_spi *spi)
{
//    __enable_irq();
}

static void retry_delay(void)
{
    HAL_Delay(1);
}

    如果retry_delay使用了HAL_Delay做延时，那spi_lock就不能关闭中断，否则systick无法中断，HAL_Delay函数会卡死。如果使用纯软件延时就不存在这个问题。

    接口文件修改好后，在sfud_cfg.h文件中添加FLASH型号的列表，列表中可以有多个器件型号，也就是说该驱动库支持同时读写多个器件。这里只有一个W25Q16，列表如下：

enum {
    SFUD_W25Q16_DEVICE_INDEX = 0,
};

#define SFUD_FLASH_DEVICE_TABLE
{
    [SFUD_W25Q16_DEVICE_INDEX] = {.name = "W25Q16", .spi.name = "SPI1"},
}

最后将测试demo函数复制过来，在main函数中初始化芯片，并调用demo函数：

 if (sfud_init() == SFUD_SUCCESS)
 {
      sfud_demo(0, sizeof(sfud_demo_test_buf), sfud_demo_test_buf);
 }

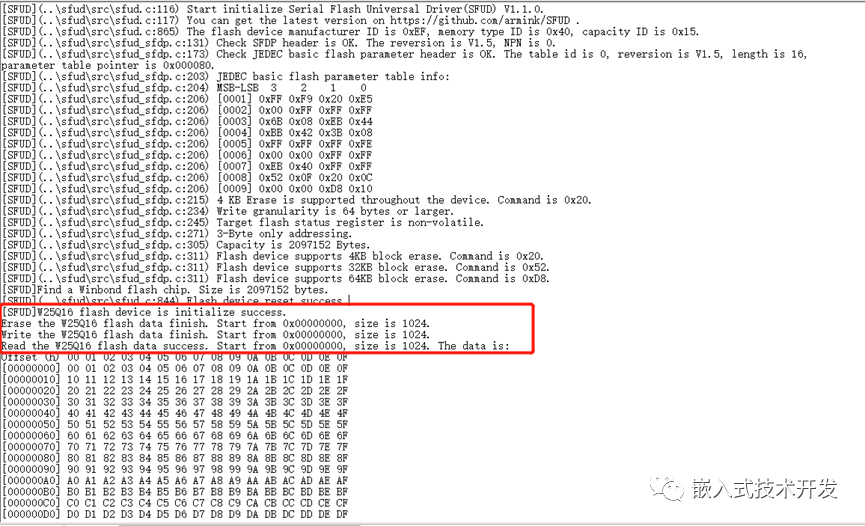

    在串口调试助手可以看到初始化以及读写的一些打印信息：
