嵌入式STM32学习笔记（5）——定时器主从模式，精确输出PWM脉冲数量

59 阅读 0 评论
我是靠谱客的博主 执着流沙，最近开发中收集的这篇文章主要介绍嵌入式STM32学习笔记（5）——定时器主从模式，精确输出PWM脉冲数量，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

当要控制步进电机或其他通过控制器输入脉冲控制电机的时候，需要能根据需求调整的脉冲数量等；STM32中发出脉冲一般有两种方式：1）利用定时中断输出脉冲，但是间隔的延时会影响其他主程序的进程，当控制多个电机的时候就非常不可取；2）利用PWM脉宽调制，并通过主从定时器进行设定，好处是不占用主程序时钟，且能精准控制；

主从模式主要设置如下几个函数，比如设置定时器1为主，定时器1为从的时候：

   ///*///定时器3主模式设置///*/
    TIM_SelectMasterSlaveMode(TIM3, TIM_MasterSlaveMode_Enable);
    //设置或者重置 TIMx 主/从模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_MasterSlaveMode：定时器主/从模式，TIM 主/从模式使能

    TIM_SelectOutputTrigger(TIM3, TIM_TRGOSource_Update);
    //选择 TIMx 触发输出模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_TRGOSource：触发输出模式
    //TIM_TRGOSource_Update：使用更新事件作为触发输出

    ///*///定时器1从模式设置///*/
    TIM_SelectInputTrigger(TIM1, TIM_TS_ITR2);//TIM3主连接TIM1,TIM_TS_ITR2
    TIM_SelectSlaveMode(TIM1,TIM_SlaveMode_External1);// 等同 TIM1->SMCR|=0x07 //设置从模式寄存器
    //   TIM2->SMCR|=0x07;

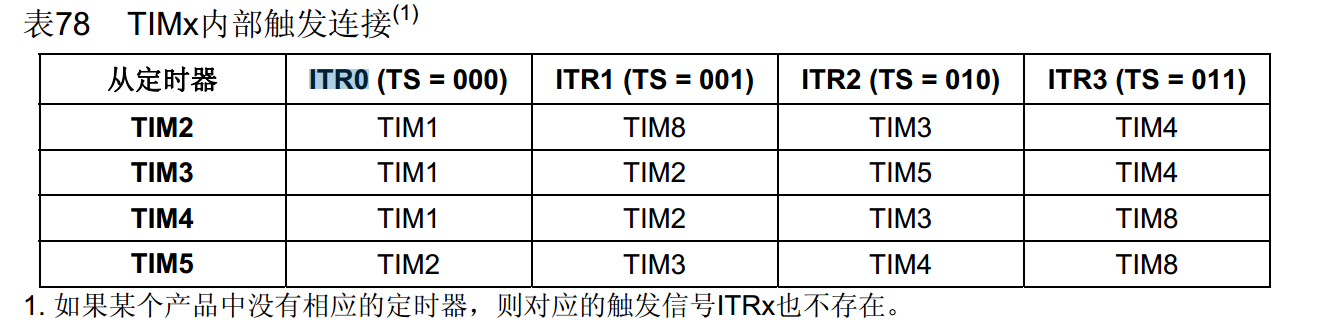

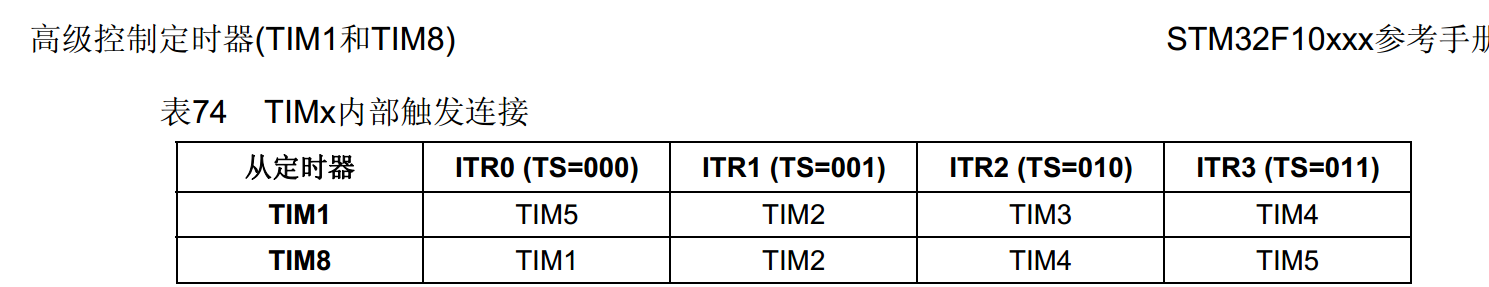

其中/TIM_SelectInputTrigger(TIM1, TIM_TS_ITR2);中的参数需要注意，参考手册查对应的可用连接，如下：

如上必须选择对应的ITR参数；

下面贴出代码：

其中在主函数main.c，循环前加如下代码即可，代表产生1KH的PWM,8K脉冲后停止   ：

Pulse_output(1000,8000);//1KHZ，8000个脉冲

对应的头文件中添加如下：

void Pulse_output(u32 Cycle,u32 PulseNum);//入口函数

void TIM1_config(u32 Cycle);//1为主模式
void TIM2_config(u32 PulseNum);//2为从模式

//void TIM3_config(u32 PulseNum);//3为主模式
//void TIM4_config(u32 Cycle);//4为从

//void TIM3_config(u32 PulseNum);//3为从模式
//void TIM4_config(u32 Cycle);//4为主模式

//void TIM1_config(u32 PulseNum);//1为从模式
//void TIM3_config(u32 Cycle);//3为主模式

1）/***定时器1主模式，定时器2从模式***/

/***定时器1主模式，定时器2从模式***/
void TIM1_config(u32 Cycle)
{
    GPIO_InitTypeDef GPIO_InitStructure; //GPIO设置，创建结构体
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;//定时器设置结构体
    TIM_OCInitTypeDef  TIM_OCInitStructure; //pwm波对应设置结构体
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_TIM1 , ENABLE); //开启时钟

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_11;  //TIM1_CH4 PA11
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    TIM_TimeBaseStructure.TIM_Period = Cycle-1;
    TIM_TimeBaseStructure.TIM_Prescaler =71;                    //设置用来作为TIMx时钟频率除数的预分频值
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //设置时钟分割：TDTS= Tck_tim
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
    TIM_TimeBaseStructure.TIM_RepetitionCounter = 0;            //重复计数，一定要=0！！！
    TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);               //装载

    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;          //选择定时器模式：TIM脉冲宽度调制模式1
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
    TIM_OCInitStructure.TIM_Pulse = Cycle/2-1;                    //设置待装入捕获寄存器的脉冲值
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;      //输出极性

    TIM_OC1Init(TIM1, &TIM_OCInitStructure);     //装载通道1,PA8
    TIM_OC2Init(TIM1, &TIM_OCInitStructure);     //装载通道2,PA9，被串口占用
    TIM_OC4Init(TIM1, &TIM_OCInitStructure);     //装载通道4,PA11

    TIM_SelectMasterSlaveMode(TIM1, TIM_MasterSlaveMode_Enable);
    //设置或者重置 TIMx 主/从模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_MasterSlaveMode：定时器主/从模式，TIM 主/从模式使能

    TIM_SelectOutputTrigger(TIM1, TIM_TRGOSource_Update);
    //选择 TIMx 触发输出模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_TRGOSource：触发输出模式
    //TIM_TRGOSource_Update：使用更新事件作为触发输出（TRGO）


//    TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);  //使能或者失能 TIMx 在 CCR3 上的预装载寄存器
//    TIM_OC2PreloadConfig(TIM1, TIM_OCPreload_Enable);  //使能或者失能 TIMx 在 CCR3 上的预装载寄存器

    TIM_ARRPreloadConfig(TIM1, ENABLE);  // 使能或者失能 TIMx 在 ARR 上的预装载寄存器
    //允许或禁止在定时器工作时向ARR的缓冲器中写入新值，以便在更新事件发生时载入覆盖以前的值
}

/***定时器2从模式***/
void TIM2_config(u32 PulseNum)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure; //对应结构体声明
    NVIC_InitTypeDef NVIC_InitStructure;  //NVIC 对应结构体声明
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_TimeBaseStructure.TIM_Period = PulseNum-1;
    TIM_TimeBaseStructure.TIM_Prescaler =0;
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

    TIM_SelectInputTrigger(TIM2, TIM_TS_ITR0);//选择 TIMx 输入触发源，TIM 内部触发 0
    TIM_SelectSlaveMode(TIM2,TIM_SlaveMode_External1 );// 等同 TIM2->SMCR|=0x07 //设置从模式寄存器
    //   TIM2->SMCR|=0x07;                                  //设置从模式寄存器
    TIM_ITConfig(TIM2,TIM_IT_Update,DISABLE); //

    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

//入口设定函数
void Pulse_output(u32 Cycle,u32 PulseNum)
{
    TIM2_config(PulseNum);//装载
    TIM_Cmd(TIM2, ENABLE);//使能
    TIM_ClearITPendingBit(TIM2,TIM_IT_Update);//清除TIMx 的中断待处理位
    TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //使能或者失能指定的 TIMx 中断
    TIM1_config(Cycle); //装载
    TIM_Cmd(TIM1, ENABLE);//使能
    TIM_CtrlPWMOutputs(TIM1, ENABLE);   //高级定时器一定要加上，主输出使能
}

//中断处理函数
void TIM2_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)     // TIM_IT_CC1
    {
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除中断标志位
        TIM_CtrlPWMOutputs(TIM1, DISABLE);  //主输出使能
        TIM_Cmd(TIM1, DISABLE); // 关闭定时器
        TIM_Cmd(TIM2, DISABLE); // 关闭定时器
        TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);
    }
}

2）/***定时器3主模式，定时器1从模式***/，这个代码由于是高级定时器1为从稍有不同

//定时器3主模式,定时器1从模式
//PWM输出
void TIM3_config(u32 Cycle)
{
    GPIO_InitTypeDef GPIO_InitStructure;//GPIO设置，创建结构体
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;//定时器设置结构体
    TIM_OCInitTypeDef  TIM_OCInitStructure; //pwm波对应设置结构体
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //开启时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启时钟

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7; //TIM_CH1和T
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;             //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    TIM_TimeBaseStructure.TIM_Period = Cycle-1;
    TIM_TimeBaseStructure.TIM_Prescaler =71;                    //设置用来作为TIMx时钟频率除数的预分频值
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //设置时钟分割：TDTS= Tck_tim
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
    TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;          //选择定时器模式：TIM脉冲宽度调制模式1
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
    TIM_OCInitStructure.TIM_Pulse = Cycle/2-1;                    //设置待装入捕获寄存器的脉冲值
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;      //输出极性
    TIM_OC1Init(TIM3, &TIM_OCInitStructure);   //通道
    TIM_OC2Init(TIM3, &TIM_OCInitStructure);   //通道

    ///*///定时器3主模式设置///*/
    TIM_SelectMasterSlaveMode(TIM3, TIM_MasterSlaveMode_Enable);
    //设置或者重置 TIMx 主/从模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_MasterSlaveMode：定时器主/从模式，TIM 主/从模式使能

    TIM_SelectOutputTrigger(TIM3, TIM_TRGOSource_Update);
    //选择 TIMx 触发输出模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_TRGOSource：触发输出模式
    //TIM_TRGOSource_Update：使用更新事件作为触发输出

    ///*///定时器1从模式设置///*/
    TIM_SelectInputTrigger(TIM1, TIM_TS_ITR2);//TIM3主连接TIM1,TIM_TS_ITR2
    TIM_SelectSlaveMode(TIM1,TIM_SlaveMode_External1);// 等同 TIM1->SMCR|=0x07 //设置从模式寄存器
    //   TIM2->SMCR|=0x07;

    TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable); //通道1使能
    TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable); //通道2使能
    TIM_ARRPreloadConfig(TIM3, ENABLE);  //使能或者失能 TIMx 在 ARR 上的预装载寄存器
}

/***定时器1从模式***/
void TIM1_config(u32 PulseNum)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;//TIMx初始化结构体
    NVIC_InitTypeDef NVIC_InitStructure; //NVIC结构体
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1 , ENABLE); //使能TIM1时钟

    TIM_TimeBaseStructure.TIM_Period = PulseNum-1; //设置自动重装载周期值
    TIM_TimeBaseStructure.TIM_Prescaler =0;
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseStructure.TIM_RepetitionCounter=0;//tim1必须加这句不然没反应
    TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);   //
    TIM_ITConfig(TIM1,TIM_IT_Update,DISABLE); //使能中断

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3);
    NVIC_InitStructure.NVIC_IRQChannel = TIM1_UP_IRQn ;  //全局中断
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

//入口函数
void Pulse_output(u32 Cycle,u32 PulseNum)
{
    TIM1_config(PulseNum);
    TIM_Cmd(TIM1, ENABLE);
    TIM_ClearITPendingBit(TIM1,TIM_IT_Update);
    TIM_ITConfig(TIM1,TIM_IT_Update,ENABLE);
    TIM3_config(Cycle);
    TIM_Cmd(TIM3, ENABLE);
}

//中断函数
void TIM1_UP_IRQHandler(void)//tim的中断函数比较特殊，注意区别比其他多个UP
{
    if (TIM_GetITStatus(TIM1, TIM_IT_Update) != RESET)     // TIM_IT_CC1
    {
        TIM_ClearITPendingBit(TIM1,TIM_IT_Update); // 清除中断标志位
        TIM_CtrlPWMOutputs(TIM1, DISABLE);  //主输出使能
        TIM_Cmd(TIM3, DISABLE); // 关闭定时器
        TIM_Cmd(TIM1, DISABLE); // 关闭定时器
        TIM_ITConfig(TIM1, TIM_IT_Update, DISABLE); //关闭
    }
}

3）/***定时器3主模式，定时器4从模式***/

//定时器3主模式,定时器4从模式
//PWM输出
void TIM3_config(u32 Cycle)
{
    GPIO_InitTypeDef GPIO_InitStructure;//GPIO设置，创建结构体
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;//定时器设置结构体
    TIM_OCInitTypeDef  TIM_OCInitStructure; //pwm波对应设置结构体
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //开启时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启时钟

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7; //TIM_CH1和T
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;             //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    TIM_TimeBaseStructure.TIM_Period = Cycle-1;
    TIM_TimeBaseStructure.TIM_Prescaler =71;                    //设置用来作为TIMx时钟频率除数的预分频值
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //设置时钟分割：TDTS= Tck_tim
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
    TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;          //选择定时器模式：TIM脉冲宽度调制模式1
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
    TIM_OCInitStructure.TIM_Pulse = Cycle/2-1;                    //设置待装入捕获寄存器的脉冲值
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;      //输出极性
    TIM_OC1Init(TIM3, &TIM_OCInitStructure);   //通道
    TIM_OC2Init(TIM3, &TIM_OCInitStructure);   //通道

    /*///定时器3主模式设置///*/
    TIM_SelectMasterSlaveMode(TIM3, TIM_MasterSlaveMode_Enable);
    //设置或者重置 TIMx 主/从模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_MasterSlaveMode：定时器主/从模式，TIM 主/从模式使能

    TIM_SelectOutputTrigger(TIM3, TIM_TRGOSource_Update);
    //选择 TIMx 触发输出模式
    //TIMx： x 可以是 2， 3 或者 4，来选择 TIM 外设
    //TIM_TRGOSource：触发输出模式
    //TIM_TRGOSource_Update：使用更新事件作为触发输出（TRG

    /*///定时器4从模式设置///*/
    TIM_SelectInputTrigger(TIM4, TIM_TS_ITR2);//TIM3主连接TIM4,TIM_TS_ITR2
    TIM_SelectSlaveMode(TIM4,TIM_SlaveMode_External1);// 等同 TIM2->SMCR|=0x07 //设置从模式寄存器
    //   TIM2->SMCR|=0x07;

    TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable); //通道1使能
    TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable); //通道2使能
    TIM_ARRPreloadConfig(TIM3, ENABLE);  //使能或者失能 TIMx 在 ARR 上的预装载寄存器
}

/***定时器4从模式***/
void TIM4_config(u32 PulseNum)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
    NVIC_InitTypeDef NVIC_InitStructure;
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);

    TIM_TimeBaseStructure.TIM_Period = PulseNum-1; //设置自动重装载周期值
    TIM_TimeBaseStructure.TIM_Prescaler =0;
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);

//    TIM_SelectInputTrigger(TIM4, TIM_TS_ITR2);//TIM3主连接TIM4,TIM_TS_ITR2
//    TIM_SelectSlaveMode(TIM4,TIM_SlaveMode_External1);// 等同 TIM2->SMCR|=0x07 //设置从模式寄存器
//    //   TIM2->SMCR|=0x07;

    TIM_ITConfig(TIM4,TIM_IT_Update,DISABLE);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3);
    NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn;  //全局中断

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

void Pulse_output(u32 Cycle,u32 PulseNum)
{
    TIM4_config(PulseNum);
    TIM_Cmd(TIM4, ENABLE);
    TIM_ClearITPendingBit(TIM4,TIM_IT_Update);
    TIM_ITConfig(TIM4,TIM_IT_Update,ENABLE);
    TIM3_config(Cycle);
    TIM_Cmd(TIM3, ENABLE);
}

void TIM4_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM4, TIM_IT_Update) != RESET)     // TIM_IT_CC1
    {
        TIM_ClearITPendingBit(TIM4, TIM_IT_Update); // 清除中断标志位
        TIM_CtrlPWMOutputs(TIM4, DISABLE);  //主输出使能
        TIM_Cmd(TIM3, DISABLE); // 关闭定时器
        TIM_Cmd(TIM4, DISABLE); // 关闭定时器
        TIM_ITConfig(TIM4, TIM_IT_Update, DISABLE);
    }
}

4）/***定时器4主模式，定时器3从模式***/

//定时器4主模式,定时器3从模式
//PWM输出
void TIM4_config(u32 Cycle)
{
    GPIO_InitTypeDef GPIO_InitStructure;//GPIO设置，创建结构体
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;//定时器设置结构体
    TIM_OCInitTypeDef  TIM_OCInitStructure; //pwm波对应设置结构体
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE); //开启时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB , ENABLE); //开启时钟

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;                   //TIM2_CH2 PB7
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;             //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    TIM_TimeBaseStructure.TIM_Period = Cycle-1;
    TIM_TimeBaseStructure.TIM_Prescaler =71;                    //设置用来作为TIMx时钟频率除数的预分频值
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //设置时钟分割：TDTS= Tck_tim
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
    TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);

    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;          //选择定时器模式：TIM脉冲宽度调制模式1
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
    TIM_OCInitStructure.TIM_Pulse = Cycle/2-1;                    //设置待装入捕获寄存器的脉冲值
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;      //输出极性
    TIM_OC2Init(TIM4, &TIM_OCInitStructure);

    TIM_SelectMasterSlaveMode(TIM4, TIM_MasterSlaveMode_Enable);
    TIM_SelectOutputTrigger(TIM4, TIM_TRGOSource_Update);

    TIM_OC2PreloadConfig(TIM4, TIM_OCPreload_Enable);
    TIM_ARRPreloadConfig(TIM4, ENABLE);
}


/***定时器3从模式***/
void TIM3_config(u32 PulseNum)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
    NVIC_InitTypeDef NVIC_InitStructure;
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

    TIM_TimeBaseStructure.TIM_Period = PulseNum-1; //设置自动重装载周期值
    TIM_TimeBaseStructure.TIM_Prescaler =0;
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

    TIM_SelectInputTrigger(TIM3, TIM_TS_ITR3);
    TIM_SelectSlaveMode(TIM3,TIM_SlaveMode_External1 );// 等同 TIM2->SMCR|=0x07 //设置从模式寄存器
    //   TIM2->SMCR|=0x07;
    TIM_ITConfig(TIM3,TIM_IT_Update,DISABLE);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_3);
    NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

void Pulse_output(u32 Cycle,u32 PulseNum)
{
    TIM3_config(PulseNum);
    TIM_Cmd(TIM3, ENABLE);
    TIM_ClearITPendingBit(TIM3,TIM_IT_Update);
    TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);
    TIM4_config(Cycle);
    TIM_Cmd(TIM4, ENABLE);
}

void TIM3_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)     // TIM_IT_CC1
    {
        TIM_ClearITPendingBit(TIM3, TIM_IT_Update); // 清除中断标志位
        TIM_CtrlPWMOutputs(TIM3, DISABLE);  //主输出使能
        TIM_Cmd(TIM4, DISABLE); // 关闭定时器
        TIM_Cmd(TIM3, DISABLE); // 关闭定时器
        TIM_ITConfig(TIM3, TIM_IT_Update, DISABLE);
    }
}







最后

以上就是执着流沙为你收集整理的嵌入式STM32学习笔记（5）——定时器主从模式，精确输出PWM脉冲数量的全部内容，希望文章能够帮你解决嵌入式STM32学习笔记（5）——定时器主从模式，精确输出PWM脉冲数量所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(39)

相关文章

STM32f4 使用高级定时器输出PWM波（含代码）高级定时器概念高级定时器配置
STM32f4 使用高级定时器输出PWM波（含代码）高级定时器概念高级定时器配置
基于STM32F407的用主定时器控制从定时器的PWM精确计数的介绍（亲测可用
基于STM32F407的用主定时器控制从定时器的PWM精确计数的介绍（亲测可用
基于Stm32F407的步进电机的速度控制方案------初步
基于Stm32F407的步进电机的速度控制方案------初步
STM32学习笔记—PWM输出1、pwm输出介绍2、函数配置3、源码1、pwm输出介绍2、函数配置 3、源码
STM32学习笔记—PWM输出1、pwm输出介绍2、函数配置3、源码1、pwm输出介绍2、函数配置 3、源码
嵌入式STM32学习笔记（5）——定时器主从模式，精确输出PWM脉冲数量
嵌入式STM32学习笔记（5）——定时器主从模式，精确输出PWM脉冲数量
基于STM32F429+HAL库编写的定时器主从门控模式级联输出固定个数PWM脉冲的程序
基于STM32F429+HAL库编写的定时器主从门控模式级联输出固定个数PWM脉冲的程序
STM32CUBEMX配置定时器主从模式，发送指定个数脉冲，驱动步进电机精确启停定时器3做主定时器输出PWM，定时器4做从定时器确定脉宽输出数量
STM32CUBEMX配置定时器主从模式，发送指定个数脉冲，驱动步进电机精确启停定时器3做主定时器输出PWM，定时器4做从定时器确定脉宽输出数量
STM32F407ZGT6|SPI主从模式
STM32F407ZGT6|SPI主从模式

评论列表共有 0 条评论

立即
投稿
返回
顶部
