概述

GP8403 通过I2C接口，线性转换成0-5V或0-10V的两路模拟电压输出。

一个I2C接口支持8路GP8202并联，通过三位硬件地址A2/A1/A0选择。

输入信号范围12Bit，0x000-0xFFF

0-5V/0-10V输出电压通过内部数据控制

输入I2C信号高电平：2.7V-5.5V

输出电压误差：< 0.5% （0.2%版本请联系客益电子）

输出电压线性度误差：0.1%

输出短路保护，输出脚与地短路时芯片进入保护模式停止输出。

电源电压：10V – 13.2 V

功耗：<4mA

启动时间：<2ms

工作温度：-40°C to 85°C

描述

GP8403是一个I2C信号转模拟信号转换器，即DAC，此芯片可以将12Bit数字量0x000-0xFFF线性转换成两路独立的0-5V或者0-10V模拟电压，输出电压误差为0.5%。

应用

通用信号转换

马达调速、LED调光

逆变器、电源

工业模拟信号隔离

1. 管脚定义

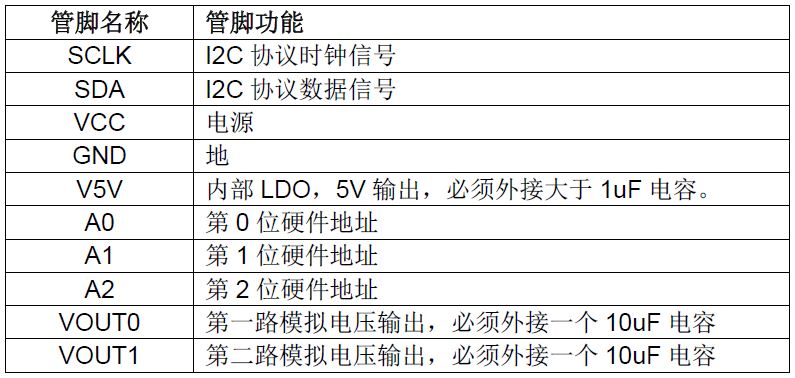

表-A 管脚分布

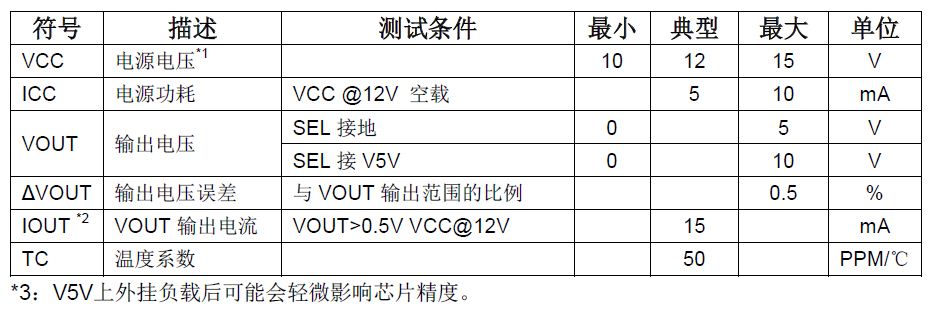

2. 绝对最大额定参数

工业操作温度: -40℃至85℃

储存温度: -50℃至125℃

输入电压: -0.3 v VCC + 0.3 v

最大电压: 40 v

ESD保护: > 2000 v

*超过“绝对最大额定值”中列出的参数值可能会造成永久性损坏设备。不保证器件在超出规范中列出的条件下操作。长时间暴露于极端条件下可能影响设备可靠性或功能。

3. 典型应用

3.1 基本功能（典型电路）

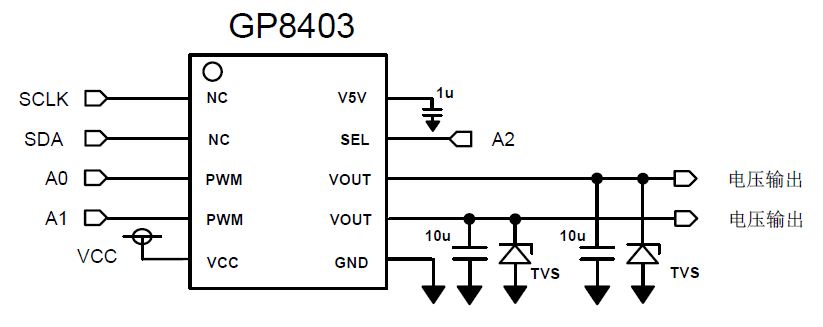

当芯片在板内电路中使用时可以适当增加电容和TVS对电路进行稳定和保护。

注意：

1、V5V上大于1uF电容为必须

2、VOUT作为板级接口使用时，加12V单向TVS，反接、浪涌保护。

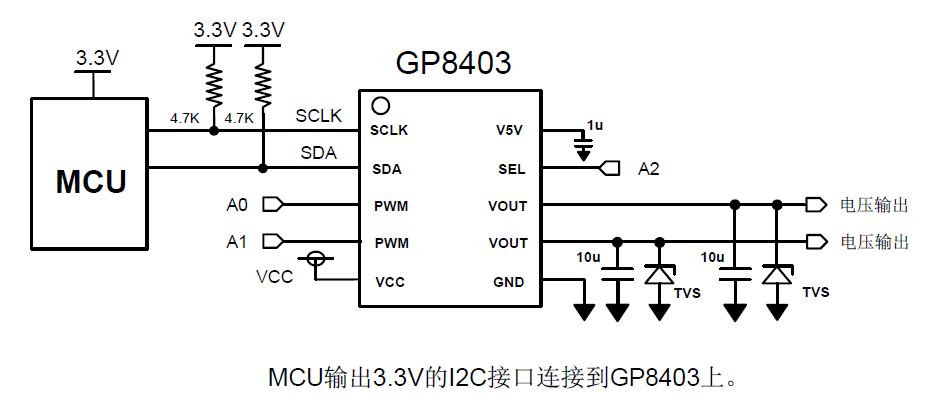

3.2 与3.3V MCU 接口

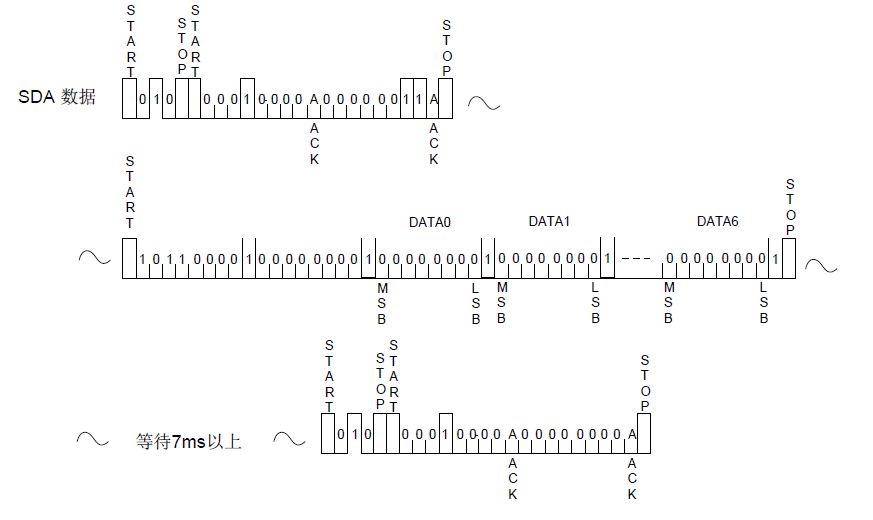

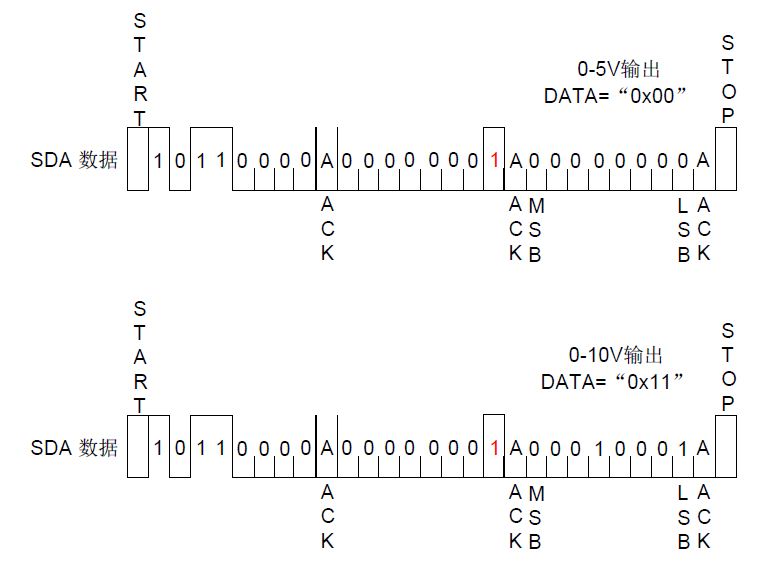

3.3 操作方法

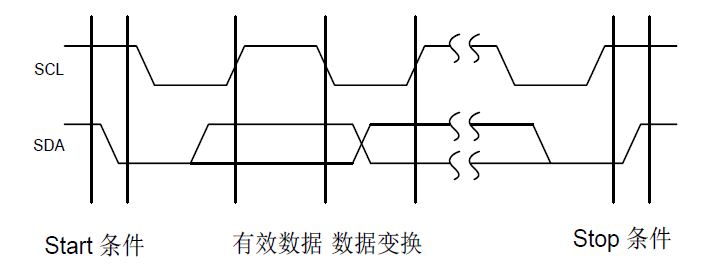

3.3.1 Start、Stop 条件、有效数据、数据变换格式

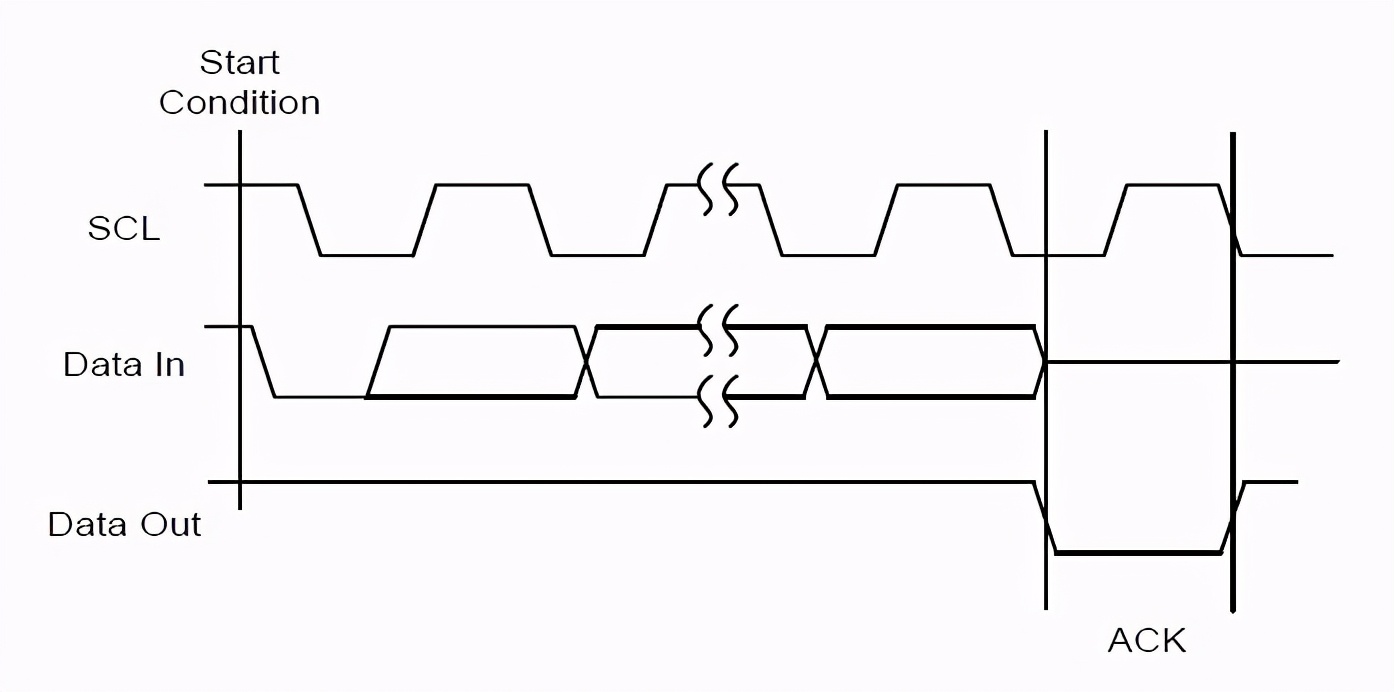

3.3.2 ACK 格式

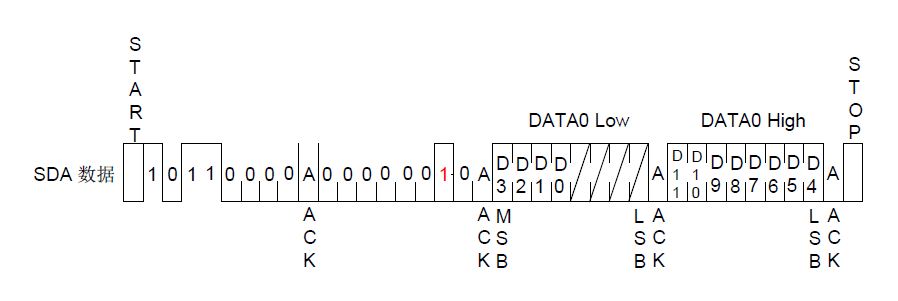

3.3.3 设置下图中红色配置位，地址设置为02，则对VOUT0 进行操作。将12bit DATA 数据分为DATA0 Low 和DATA0 High 写入，DATA0Low 为低Byte，DATA0 High 为高Byte，并且无视DATA0 Low 的低4位。如果是0-10V 模式，则输出相对应的电压为：VOUT=DATA0/0xFFF*10V。如果是0-5V 模式，则输出相对应的电压为：VOUT=DATA0/0xFFF*5V。

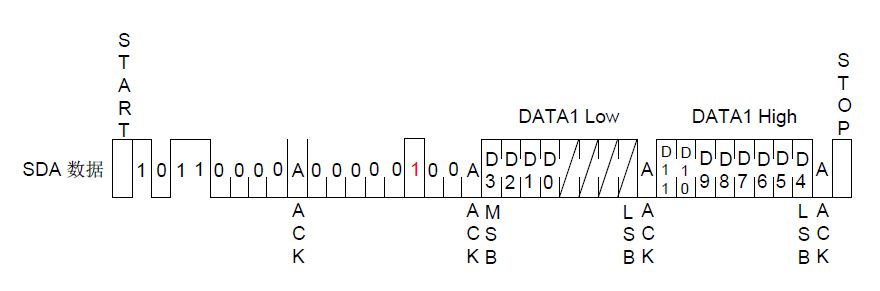

3.3.4 设置下图中红色配置位，地址设置为04，则对VOUT1 进行操作。将12bit DATA 数据分为DATA Low 和DATA High 写入，DATA Low为低Byte，DATA High 为高Byte，并且无视DATA Low 的低4 位。如果是0-10V 模式，则输出相对应的电压为：VOUT=DATA/0xFFF*10V。如果是0-5V 模式，则输出相对应的电压为：VOUT=DATA/0xFFF*5V。

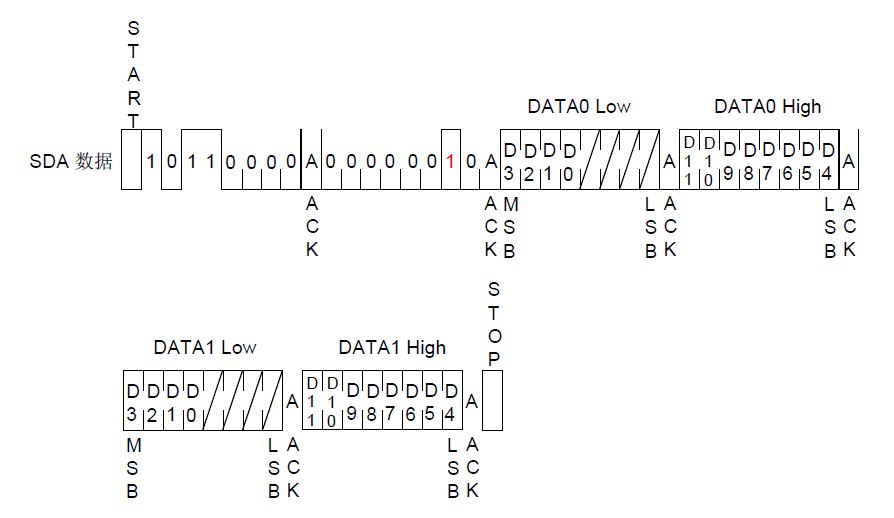

3.3.5 设置下图中红色配置位，地址设置为02，并对VOUT0 和VOUT1同时进行操作。将12bit DATA0 数据分为DATA0 Low 和DATA0 High写入，DATA0 Low 为低Byte，DATA0 High 为高Byte，并且无视DATA0Low 的低4 位。如果是0-10V 模式，则输出相对应的电压为：VOUT0=DATA0/0xFFF*10V 。如果是0-5V 模式，则输出相对应的电压为：VOUT0=DATA0/0xFFF*5V 。

同理，将12bit DATA1 数据分为DATA1 Low 和DATA1 High 写入，DATA1 Low 为低Byte，DATA1 High 为高Byte，并且无视DATA1Low 的低4 位。如果是0-10V 模式，则输出相对应的电压为：VOUT0=DATA1/0xFFF*10V 。如果是0-5V 模式，则输出相对应的电压为：VOUT1=DATA1/0xFFF*5V 。
