概述

引言

基于ARM内核的SoC在引入设备树技术之后，通过设备树文件来描述不同的设备并匹配不同的驱动代码，使得一个kernel镜像文件可以支持多种设备。这种代码可重用的思想不仅体现在设备树文件中，在驱动代码中同样也有所体现。其中之一就是驱动代码中设备描述表-of_device_id。同一个IP集成到不同SoC或者根据应用场景激活不同功能，可以通过of_device_id这个数据结构来实现。

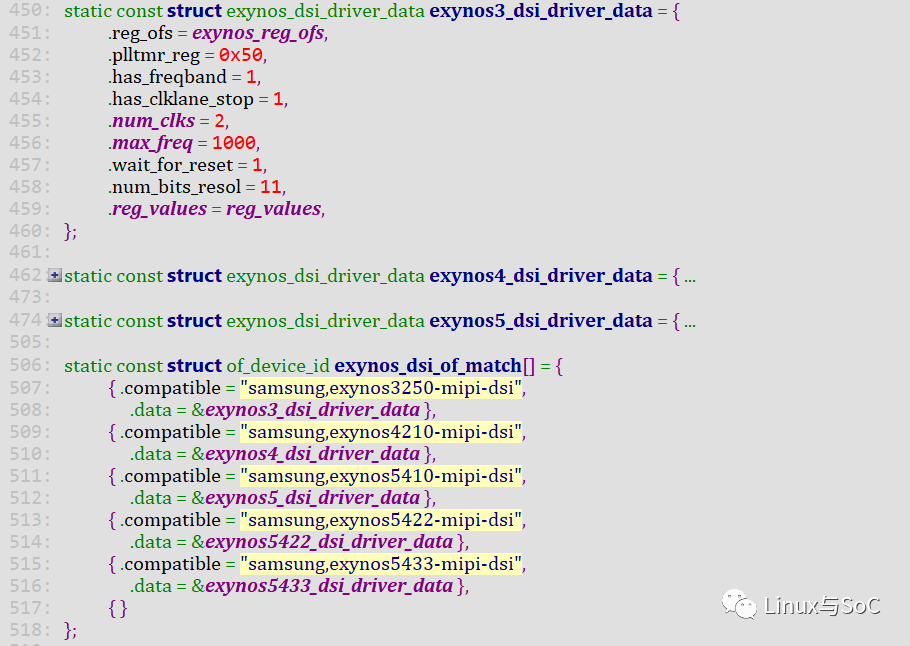

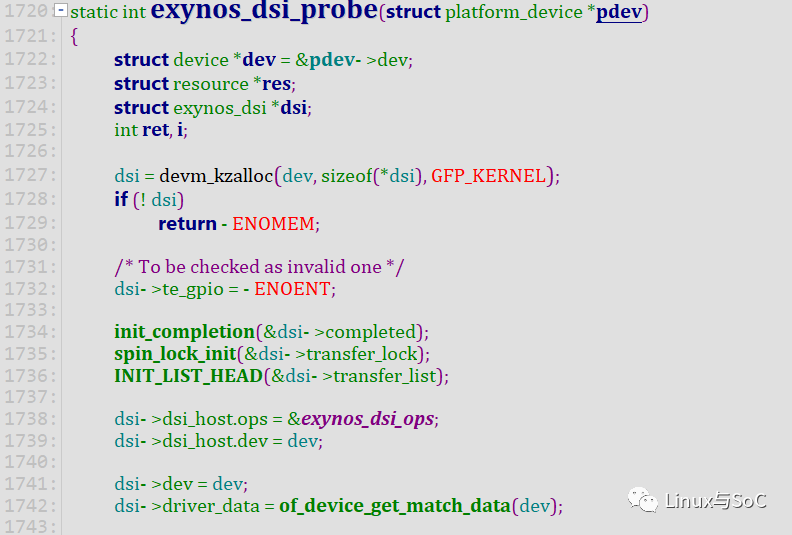

对于同一个IP集成到不同SoC的应用场景而言，其寄存器基地址以及时钟等参数可能不同，但是IP功能基本一样。那么可以通过of_device_id里的不同data条目获取对应的参数信息。例如exynos的dsi IP，在不同版本的SoC中基地址不同，定义了5种SoC类型。在dsi probe时获取其在SoC中的基地址。

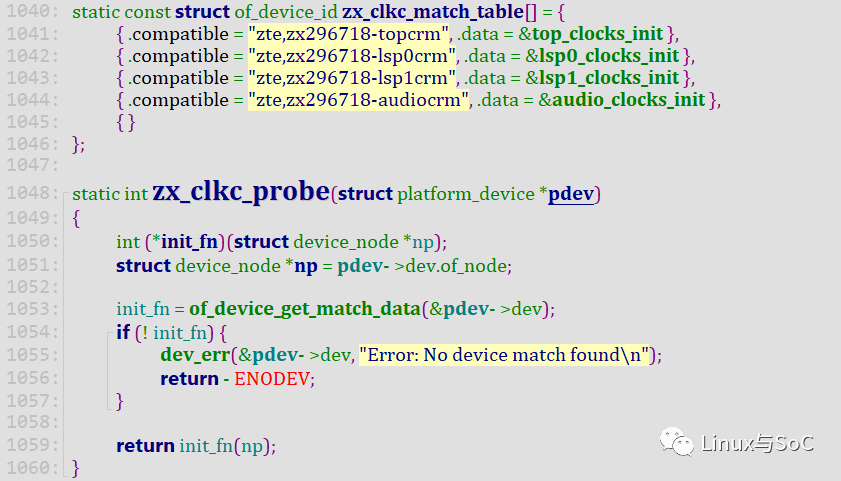

下面驱动代码表示该模块需要支持多种不同时钟频率的初始化，可以定义一个of_device_id表，根据匹配到的设备信息为每一种时钟提供独立的初始化函数。由of_device_id_match_data获取到不同的init_fn，按照不同的dev.of_node，执行return init_fn(np);

以上应用场景核心的数据结构是of_device_id，关键的处理函数是of_device_get_match_data()，当然，关于of_device_id的应用场景不仅仅限于上面说的这两种。

数据结构of_device_id

of_device_id数据结构如下，定义在mod_devicetable.h中，组成也并不复杂。

1struct of_device_id {
2    char    name[32];
3    char    type[32];
4    char    compatible[128];
5    const void *data;
6};

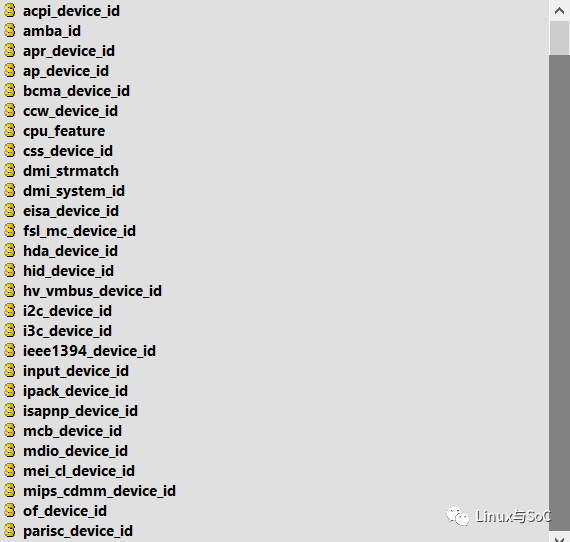

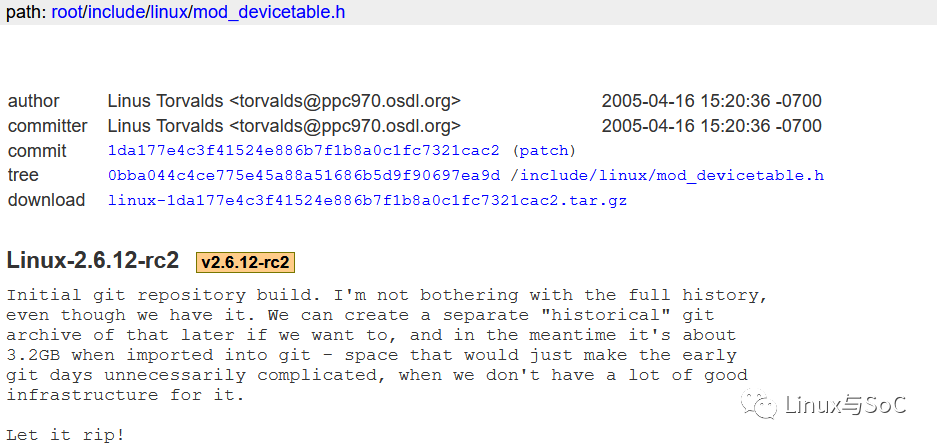

mod_devicetable.h这个文件最初并没有of_device_id这个数据结构，该文件的历史暂时也只能查到2005年的Linux-2.6.12-rc2

它的功能从最初的文件中也可以看到，主要是为PCI以及USB设备使用的，将设备的vendor ID、subsystem ID、class等信息提供给scripts/table2alias.c，当系统新插入一个PCI或USB设备时，用户空间程序根据对应的vendor ID等信息来加载对应的驱动程序。

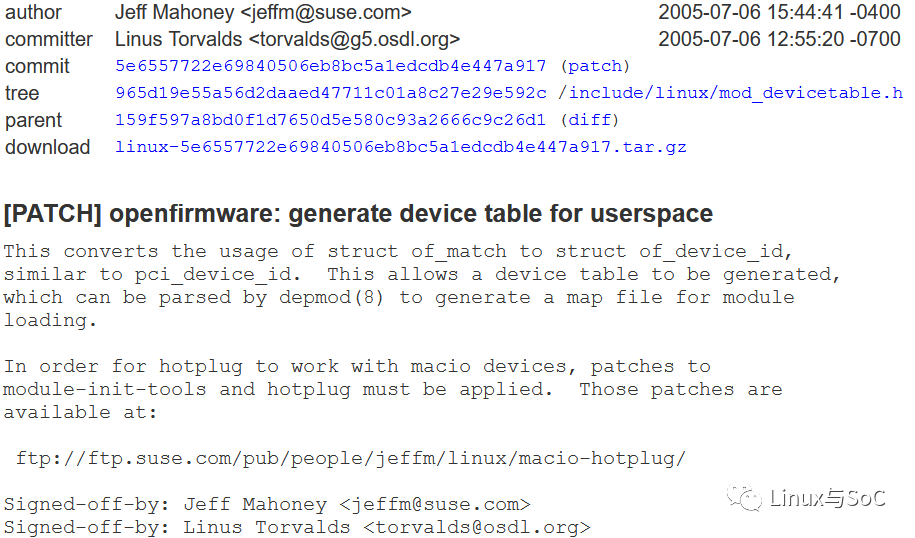

2005年7月Linux-2.6.13-rc2中提交了of_match_id这个数据结构的代码。

of_device_get_match_data()

函数原型位于drivers/of/device.c

1const void *of_device_get_match_data(
 2    const struct device *dev)
 3{
 4    const struct of_device_id *match;
 5
 6    match = of_match_device(xxx);
 7    if (!match)
 8        return NULL;
 9
10    return match->data;
11}
12EXPORT_SYMBOL(of_device_get_match_data);

这个函数的返回值类型可强制转换成任何类型，取决于驱动程序中例化数据结构of_device_id data。当然，由于of_device_get_match_data的函数返回值类型决定了不做强制类型转换，也不会有问题。

代码中增加下面的内容，来追踪of_device_get_match_data执行流程。

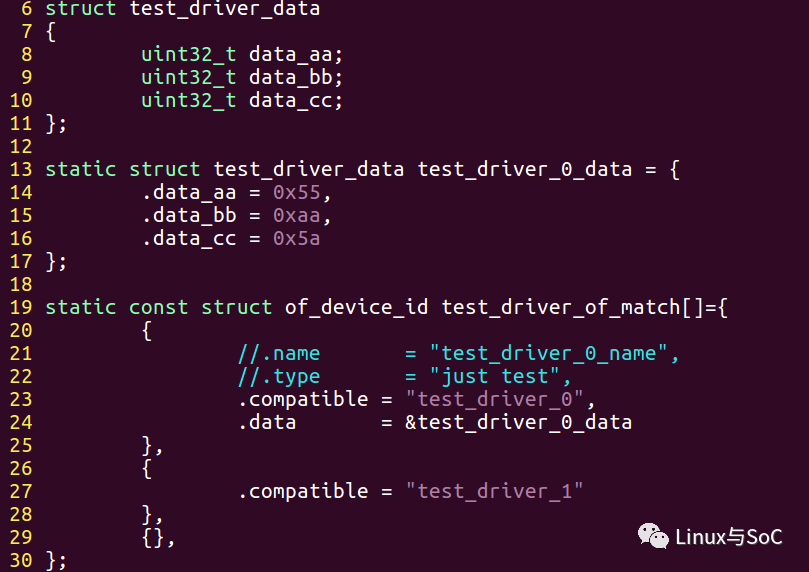

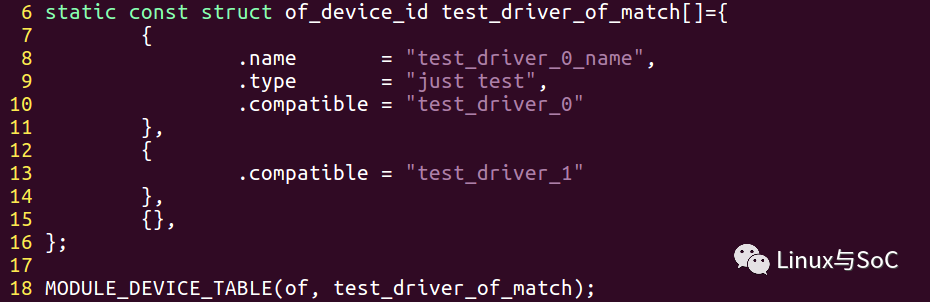

#定义of_device_id并完成例化

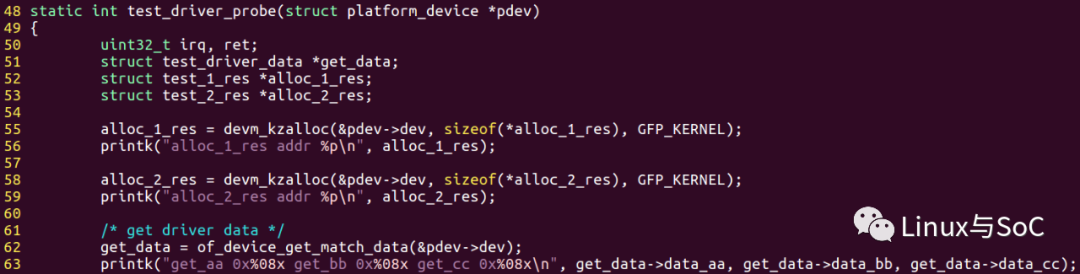

#在probe函数中增加获取数据的代码

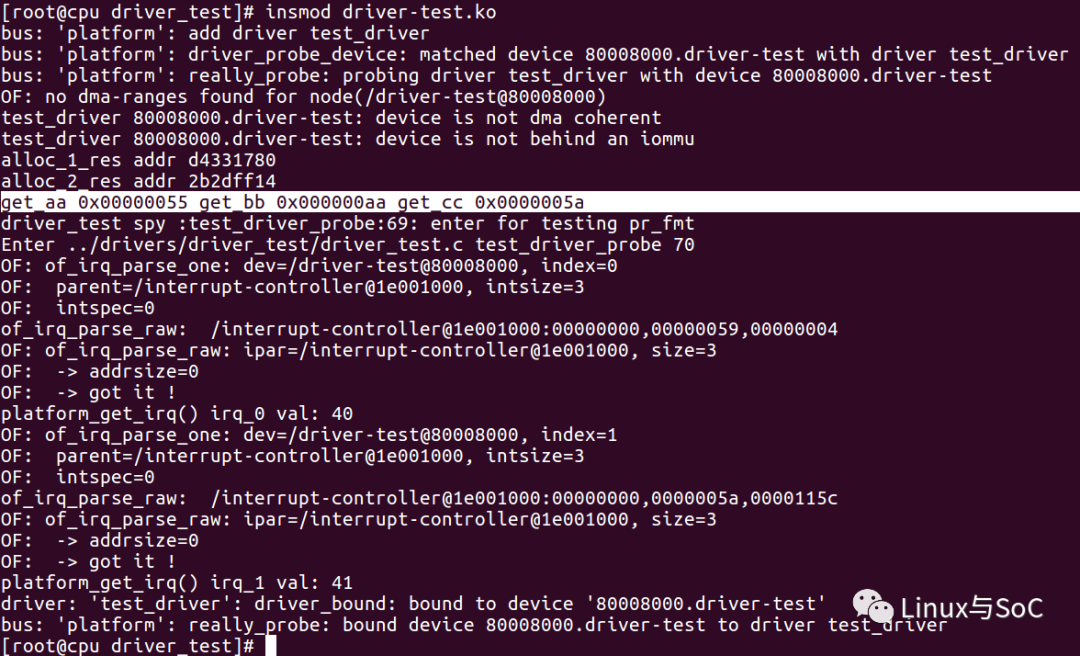

执行结果显示正确的获取到了of_device_id各个成员例化的value值

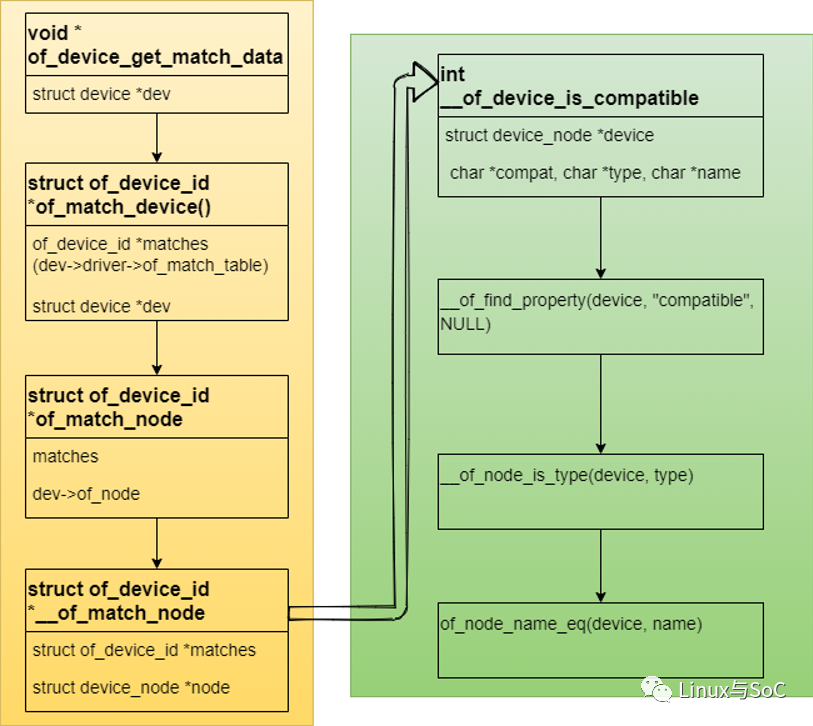

#of_device_get_match_data()代码流程

有几种情况是无法获取到数据的

##解析dtb之后未创建设备结点

##驱动代码未实现of_device_id设备表

##of_device_id成员compatible、name、type的值和设备树中定义的同

基于模块加载的并且可以热插拔的驱动程序，可以在系统启动后查看设备表信息。以定位出未获取到设备表信息的故障原因。

查看设备表信息

能够查看到设备表信息的一个前置条件是在定义of_device_id的时候，要将该设备表通过MODULE_DEVICE_TABLE来进行声明注册，否则在用户空间是看不到的。其定义在/include/linux/module.h中。type可以是of、usb、pci等，name为设备表的名字。

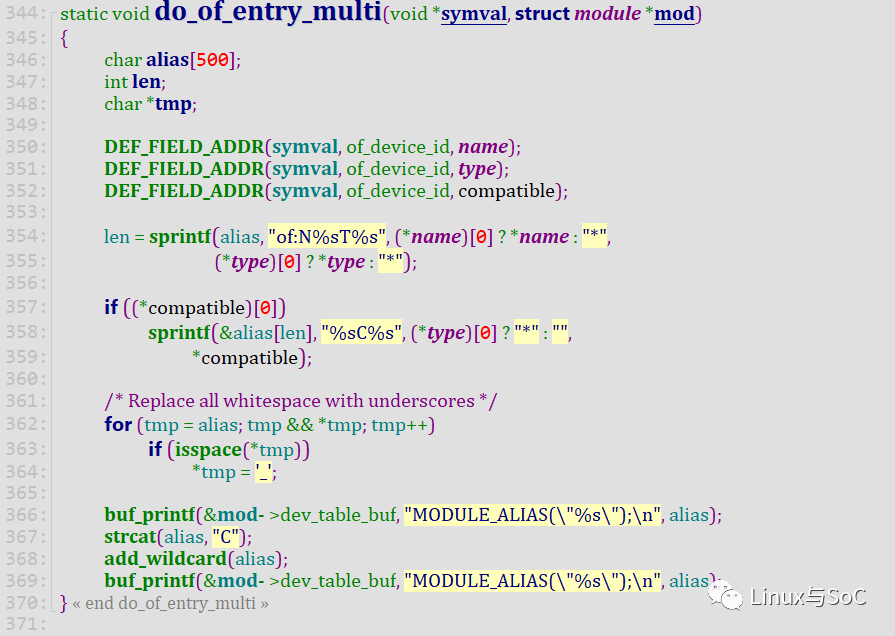

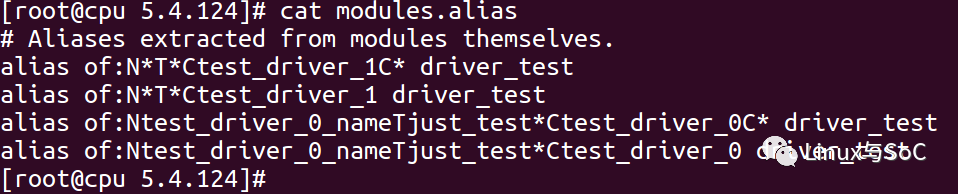

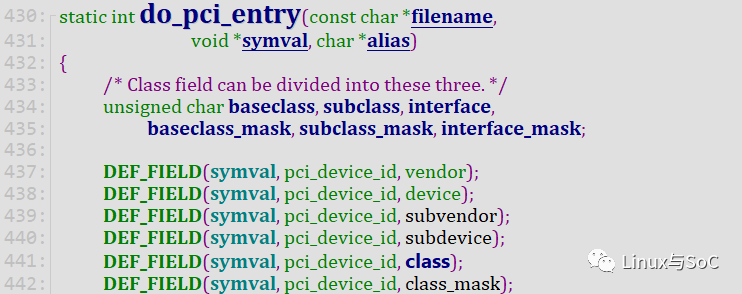

内核中scripts/mod/file2alias.c，用于将设备表导出到用户空间modules.alias中，所以可以直接查看modules.alias文件。

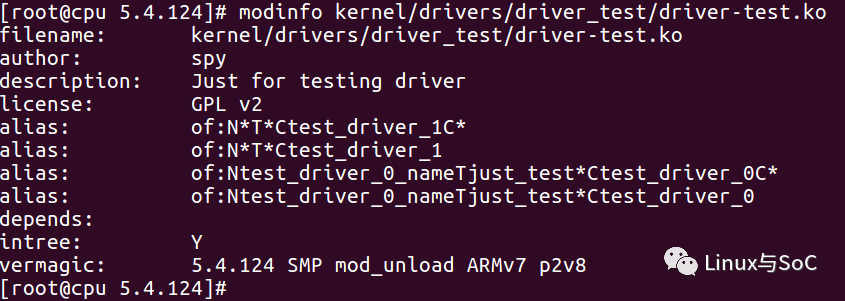

也可以通过modinfo来查看ko文件符号信息

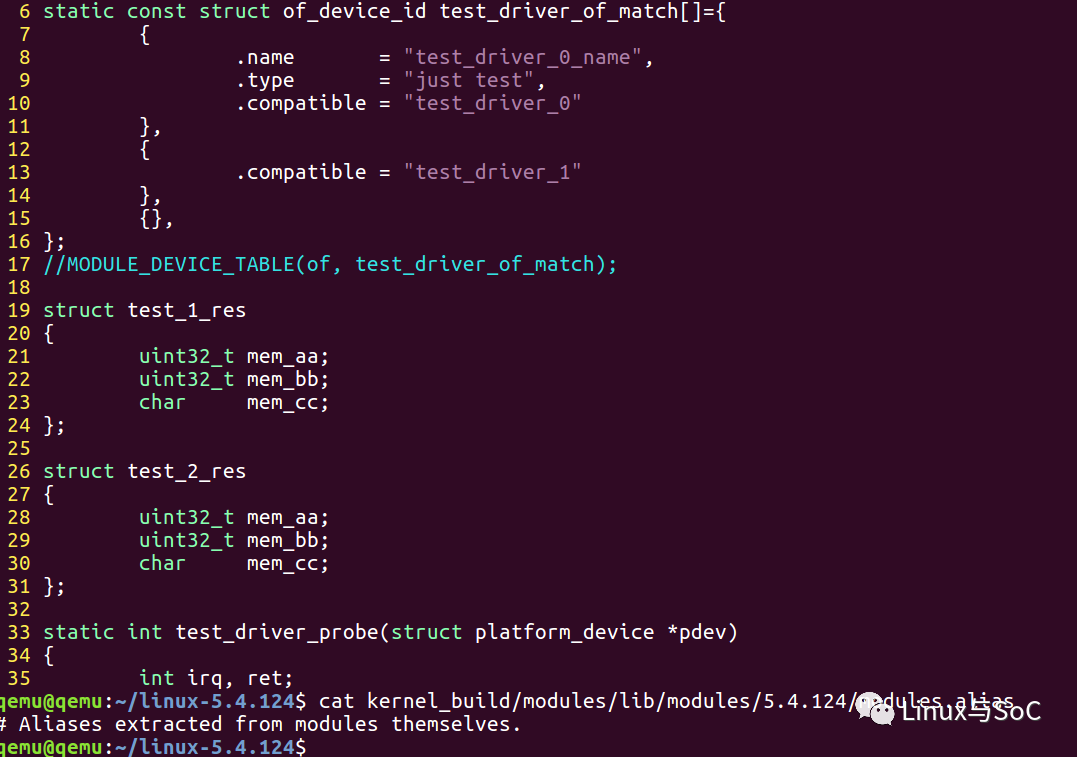

设备表的定义如下，代码定义了name、type，那么设备树里同样也要定义：

删除MODULE_DEVICE_TABLE，modules.alias里是没有设备表信息的。

对于of_device_id而言，name、type、compatible添加的方法：

#USB设备表

1struct usb_device_id {
 2    /* which fields to match against? */
 3    __u16       match_flags;
 4
 5    /* Used for product specific matches; range is inclusive */
 6    __u16       idVendor;
 7    __u16       idProduct;
 8    __u16       bcdDevice_lo;
 9    __u16       bcdDevice_hi;
10
11    /* Used for device class matches */
12    __u8        bDeviceClass;
13    __u8        bDeviceSubClass;
14    __u8        bDeviceProtocol;
15
16    /* Used for interface class matches */
17    __u8        bInterfaceClass;
18    __u8        bInterfaceSubClass;
19    __u8        bInterfaceProtocol;
20
21    /* Used for vendor-specific interface matches */
22    __u8        bInterfaceNumber;
23
24    /* not matched against */
25    kernel_ulong_t  driver_info
26        __attribute__((aligned(sizeof(kernel_ulong_t))));
27};

#PCI设备表

1struct pci_device_id {
2    __u32 vendor, device;       /* Vendor and device ID or PCI_ANY_ID*/
3    __u32 subvendor, subdevice; /* Subsystem ID's or PCI_ANY_ID */
4    __u32 class, class_mask;    /* (class,subclass,prog-if) triplet */
5    kernel_ulong_t driver_data; /* Data private to the driver */
6};

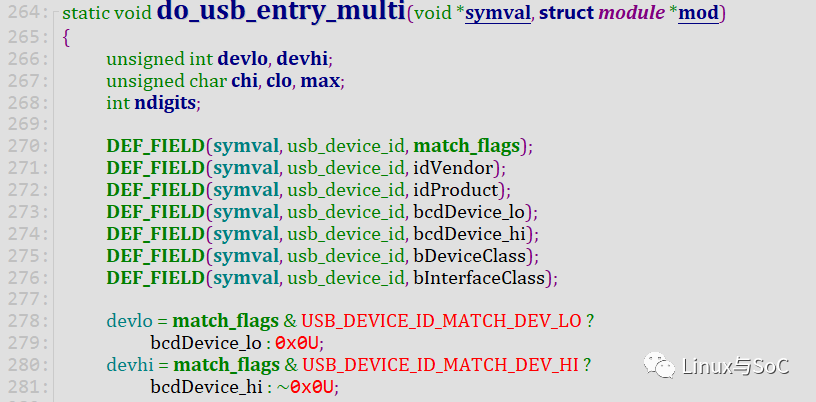

对于这两种类型的设备，导出的符号信息和普通设备也不一样。

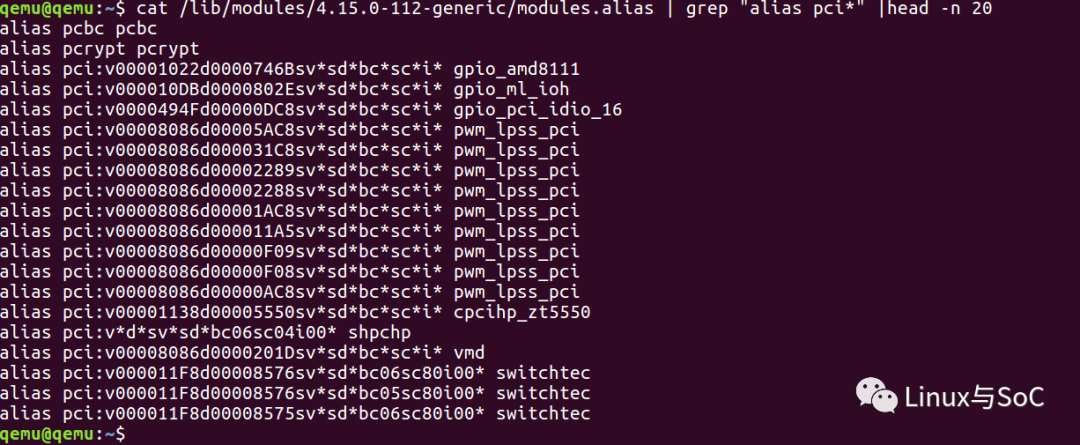

PCI设备导出到用户空间的设备信息：
