前言

先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。在ADS的日常使用中，使用优化设计（Optimization）对电路进行优化，这是很常见的应用。

就以最简单的阻抗匹配来举例，我之前写的文章是用SmithChart来进行匹配，现在可以使用Optimization来直接优化。

上一篇关于阻抗匹配的文章：
ADS（Advanced Design system）仿真对电路进行阻抗匹配

电路搭建

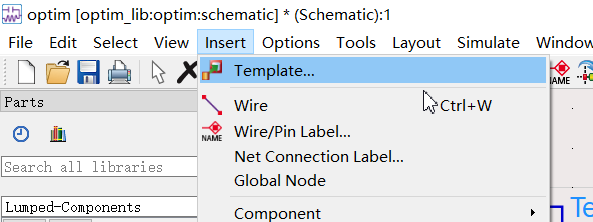

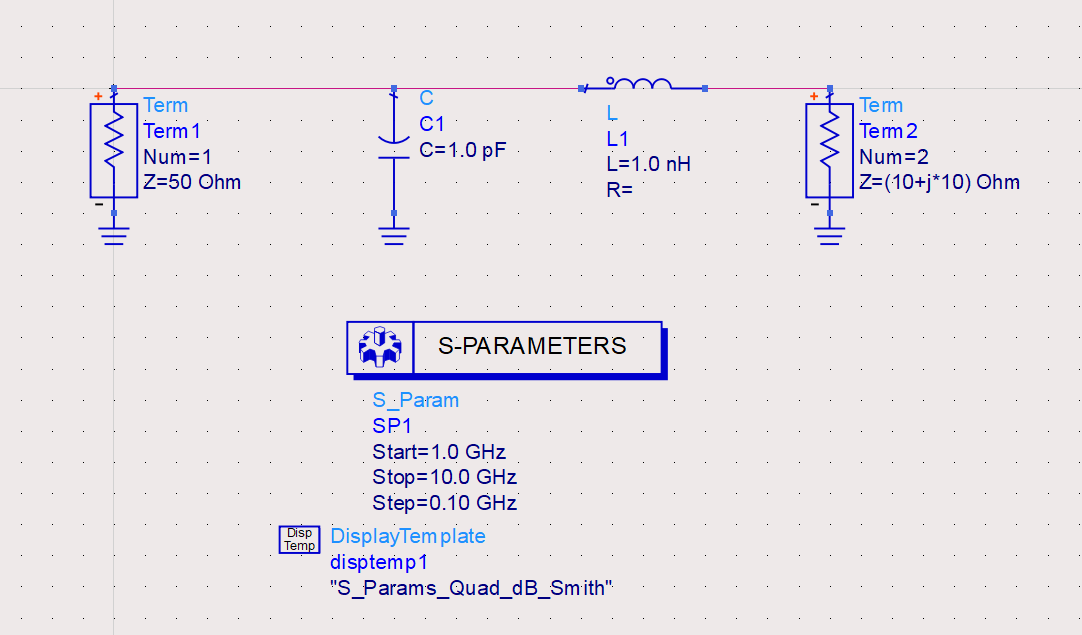

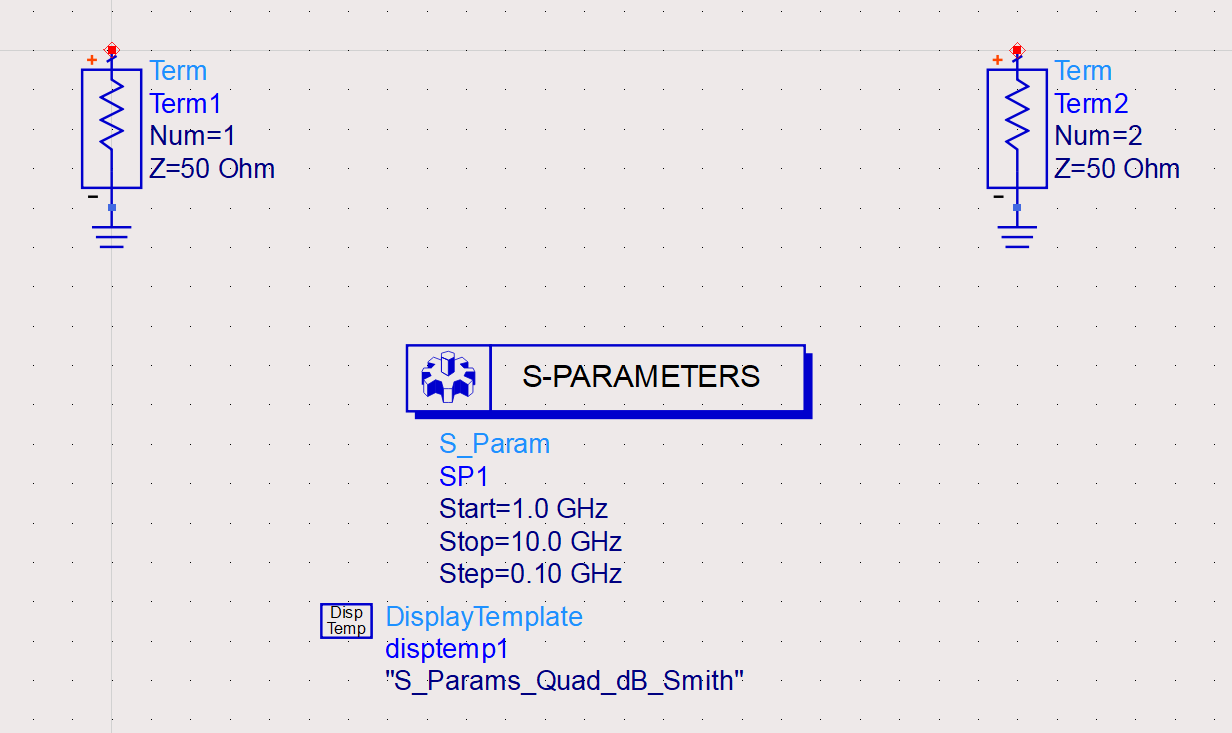

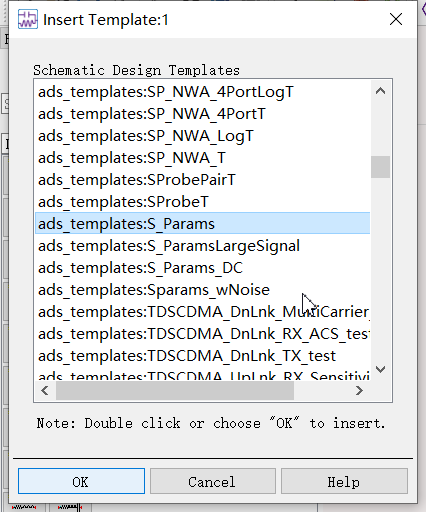

还是用上一篇文章的，一个简单的二端口网络来举例。

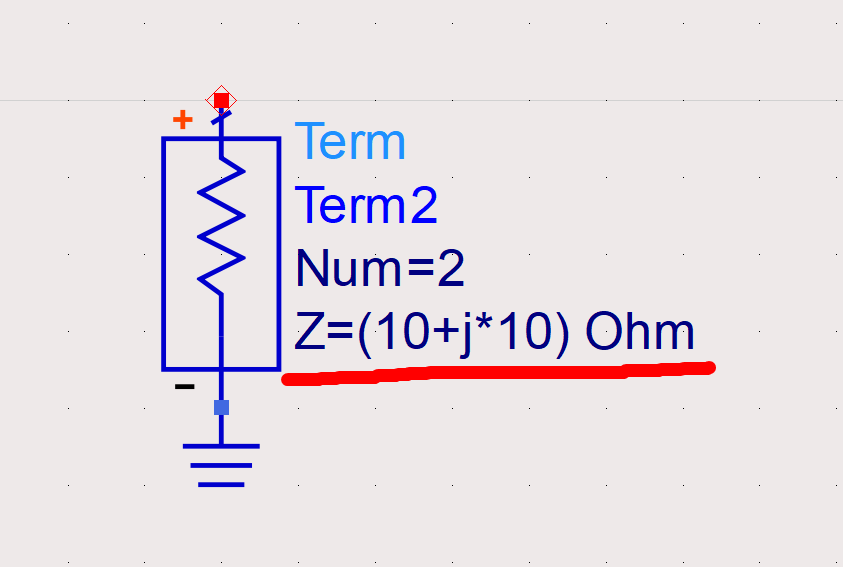

把二号端口的阻抗修改一下，后期要进行匹配。

插入需要匹配的元件，这里我为了简化，就使用分立元件，大家可以根据需要使用微带线，毕竟高频还得要微带线。

添加优化

首先，先添加要优化的变量，也就是电容容值和电感感值。

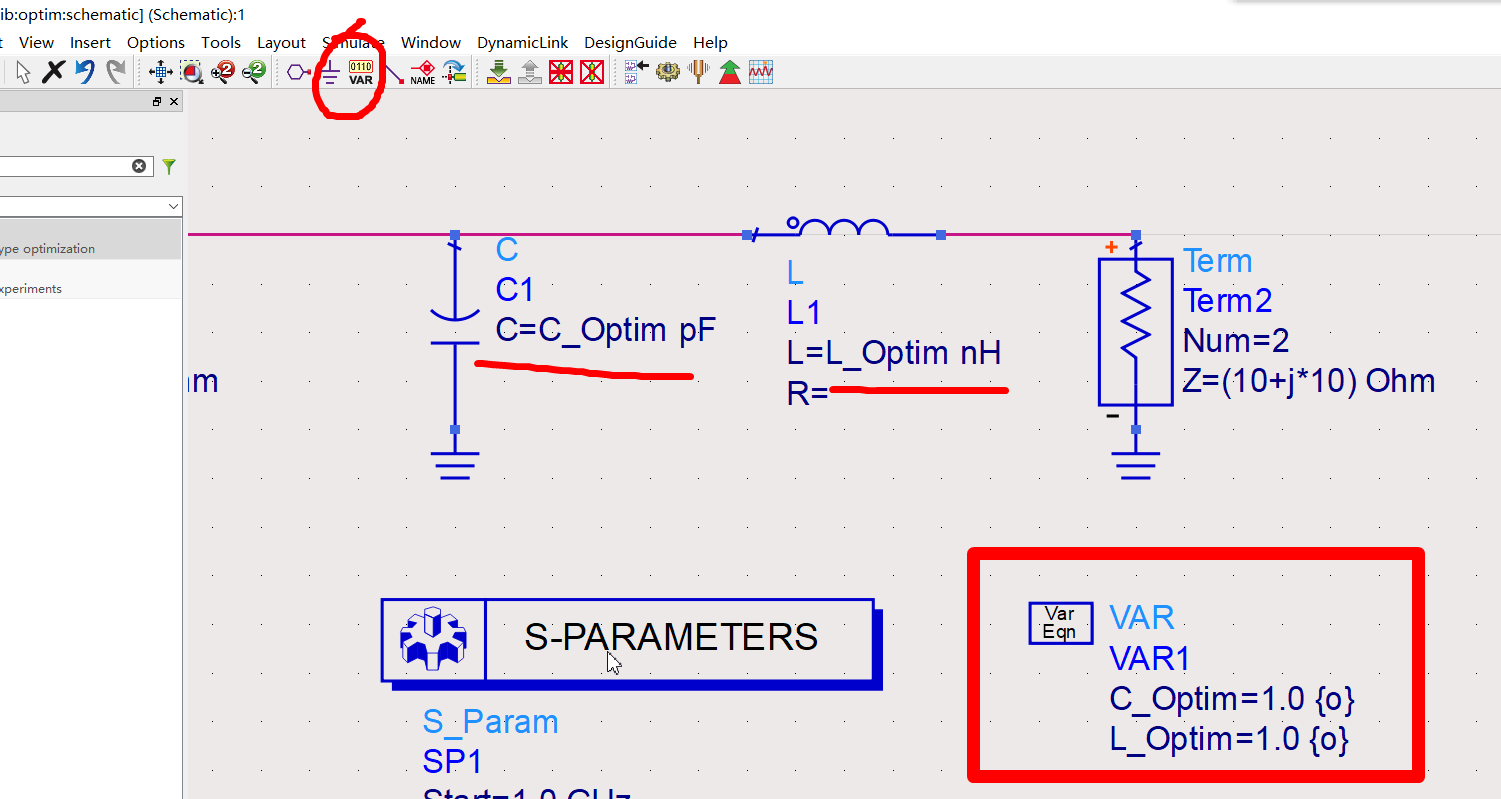

左上角添加变量控件，同时把电容容值和电感感值修改名字，用变量代替。

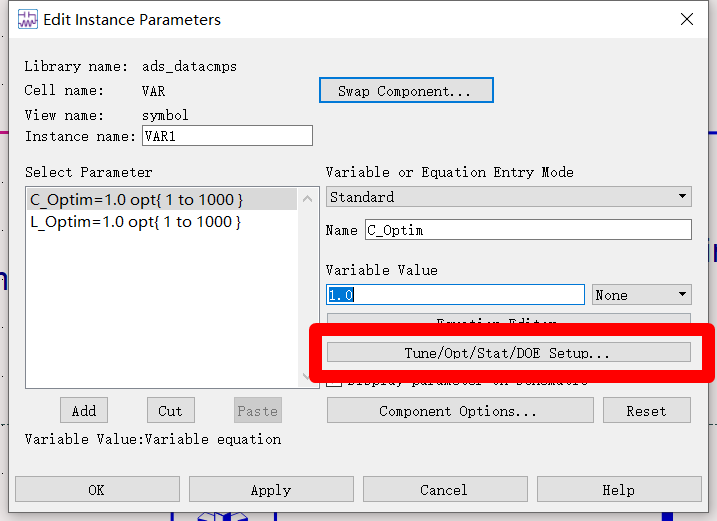

双击变量控件，给两个变量添加优化选项。

按照下图顺序，添加优化选项。

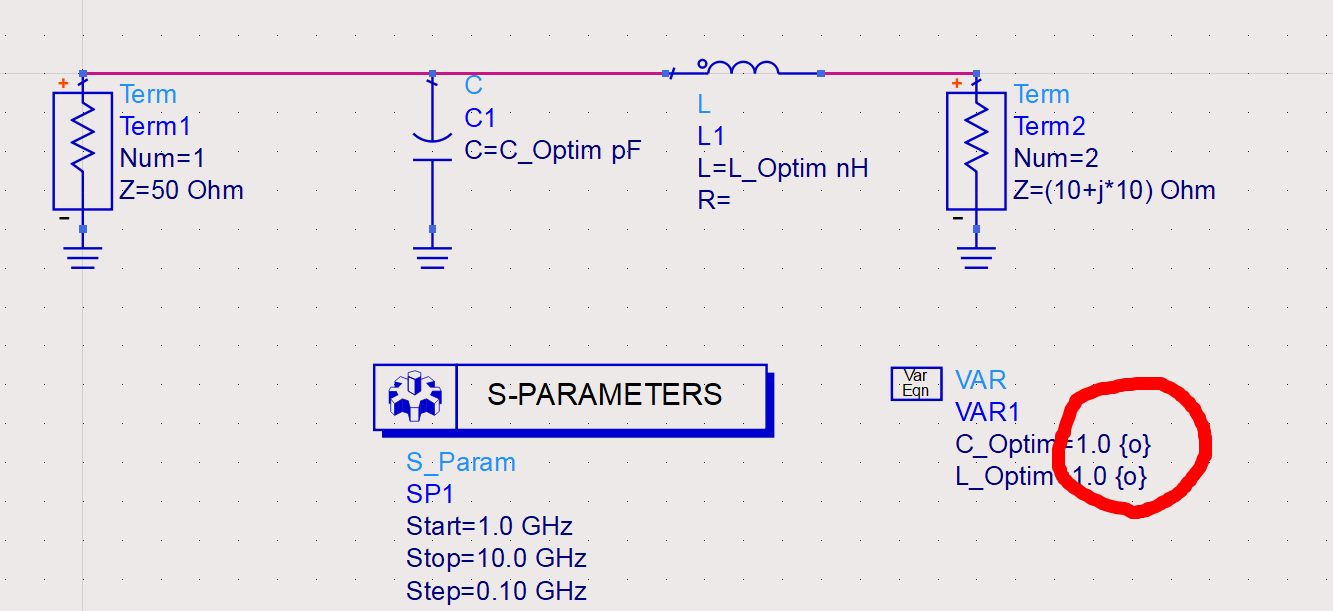

正确设置的变量，后面会带一个“o”

优化仿真

接下来添加Optim仿真控件，直接在左边搜索就行。

添加一个Goal。

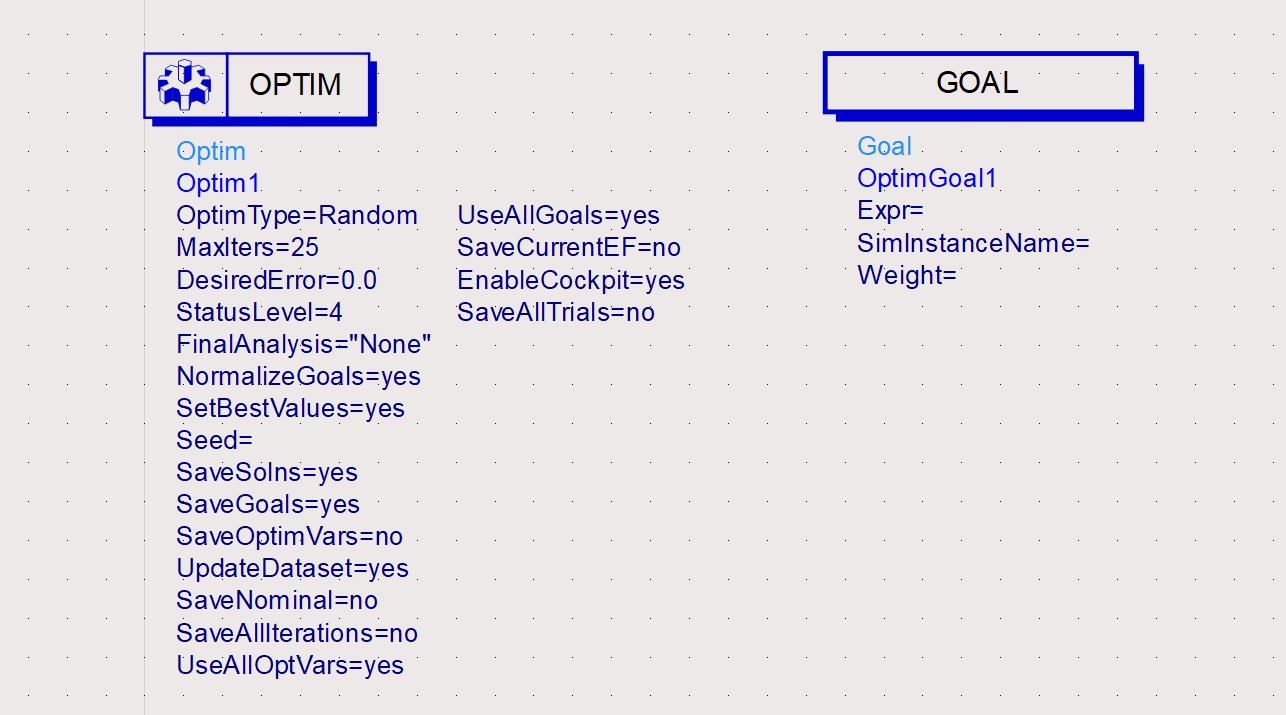

添加完之后。

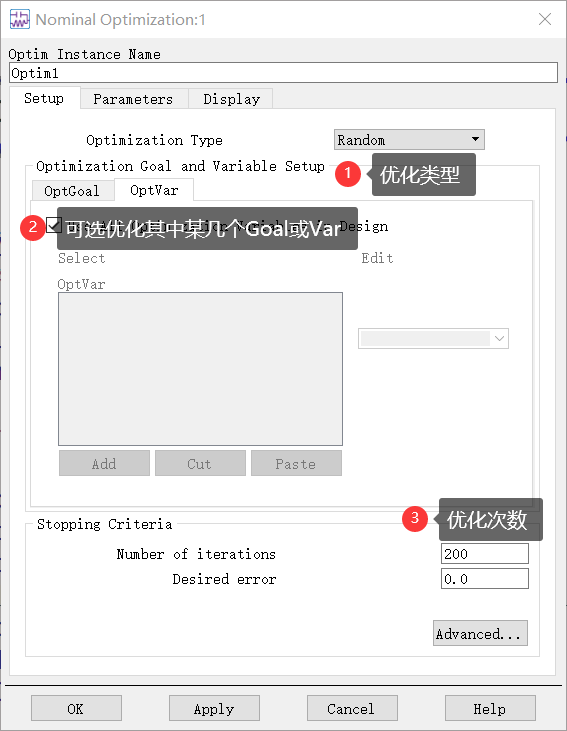

双击Optim，修改参数。

• 优化类型，第一个是随机，第二个是阶梯，其他的自己翻译就行，一般第一个随机就能满足需求了。
• 优化次数默认是25，次数较少可能优化不完全，建议选择100以上。

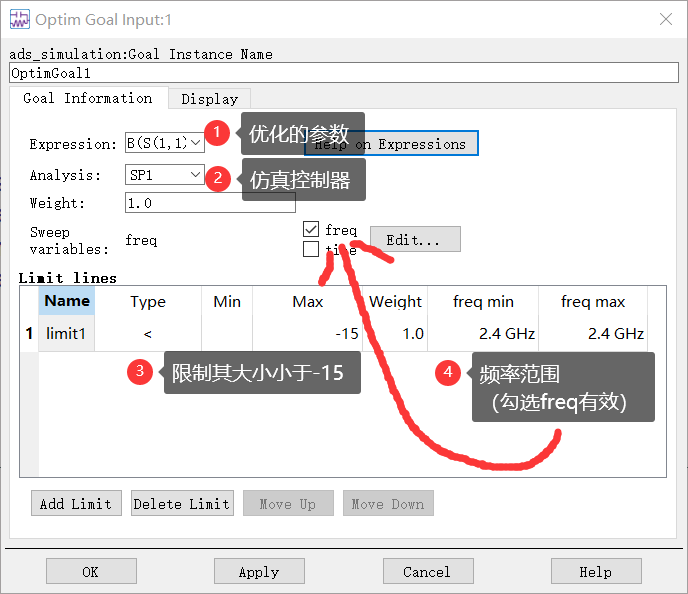

对于Goal也是需要添加参数的。

• 优化参数，输入的是dB(S(1,1))，也就是优化S11的dB数值
• 仿真控制器，S11属于S参数，所以选择SP1
• limit限制
• 选择频率，我们需要在2.4GHz这个频率下，S11的数值小于-15，就能达到阻抗匹配的效果了。（阻抗匹配了，反射系数就小了，可以自己添加一个Zin控件验证一下）

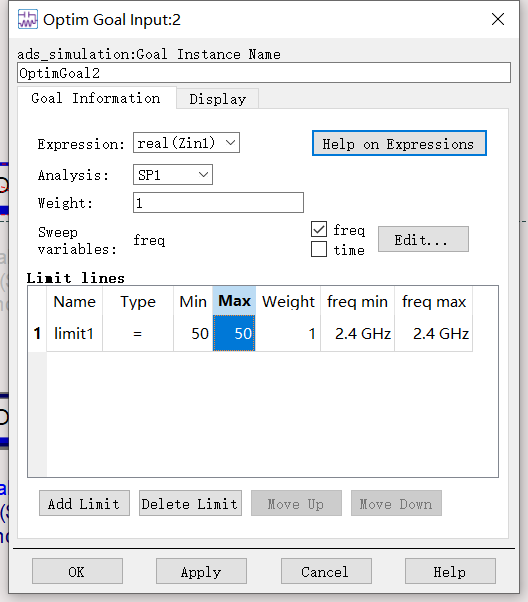

也可以直接优化Zin。但是要注意原理图中要有Zin控件，名字为Zin1。

• real(Zin1)是阻抗实部，设置为50。
• imag(Zin1)是阻抗虚部，设置为0。

简单优化中，一个Optim用来做控制就行，可以配合多个Goal，例如一号Goal控制S11 < -15dB，二号Goal控制阻抗实部为50，三号Goal控制阻抗虚部为0……

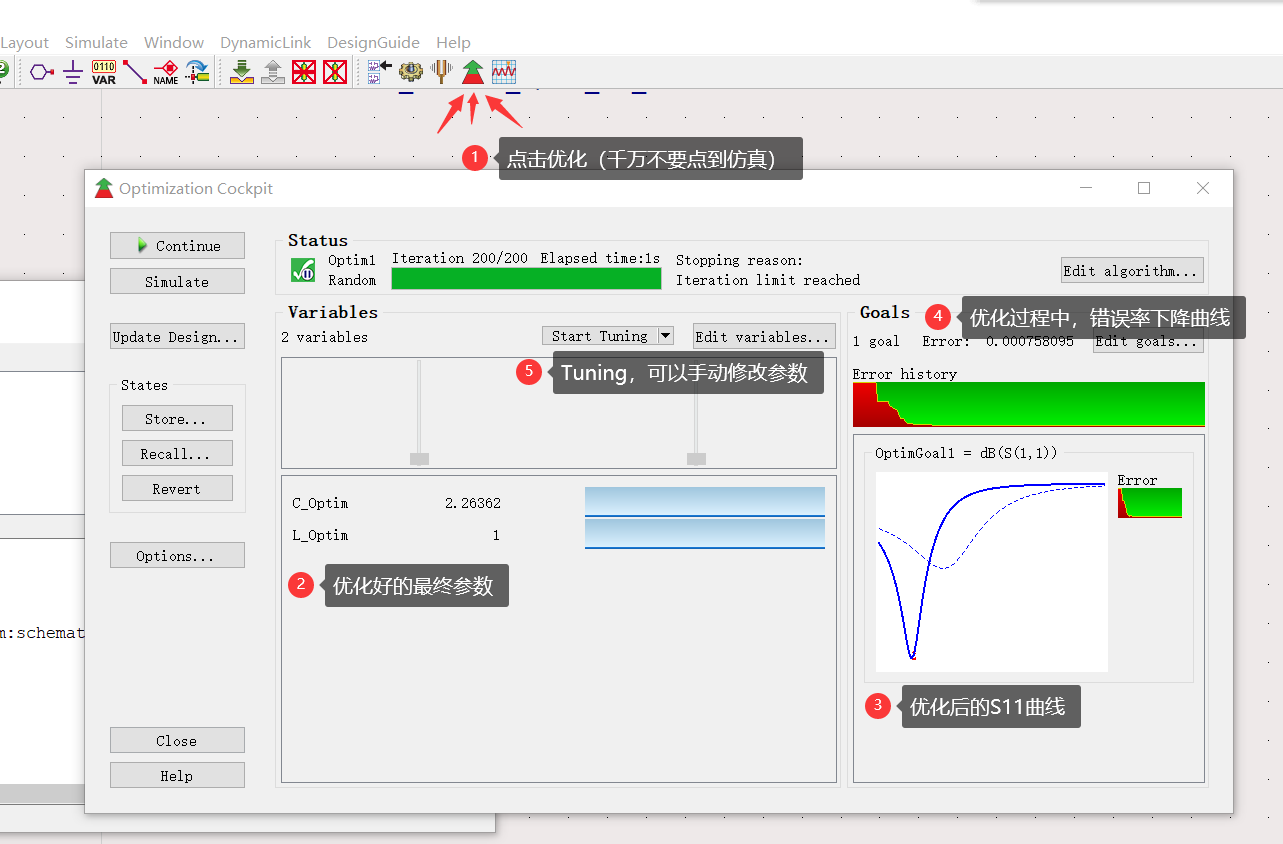

点击优化按钮，就可以优化了。

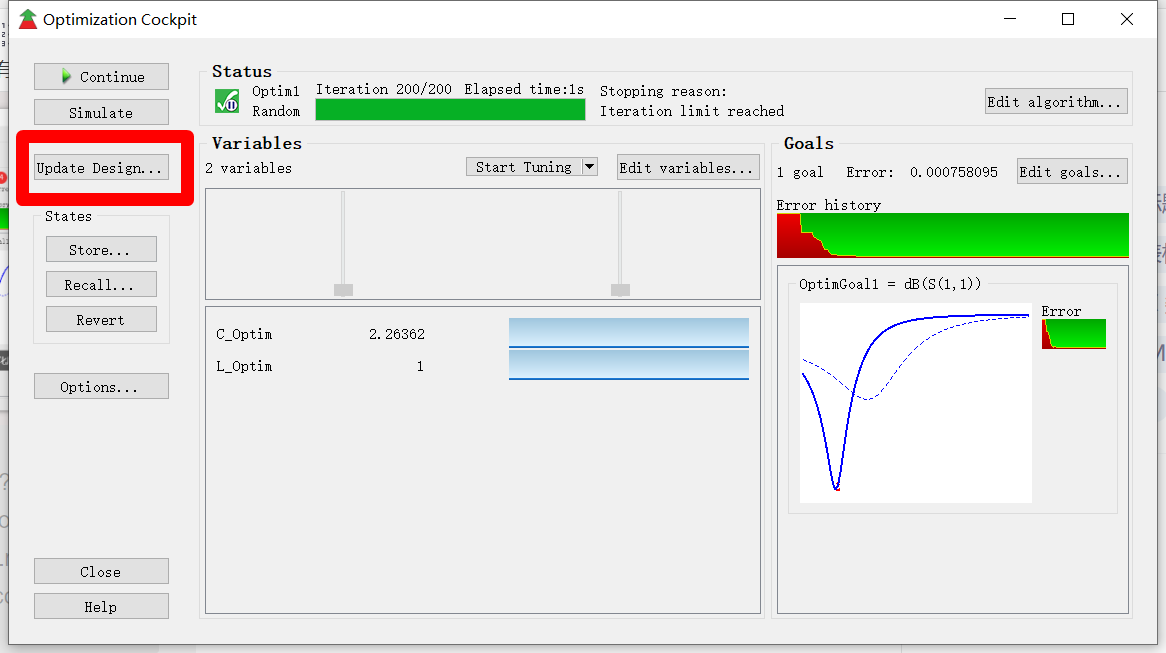

最后点击Update。

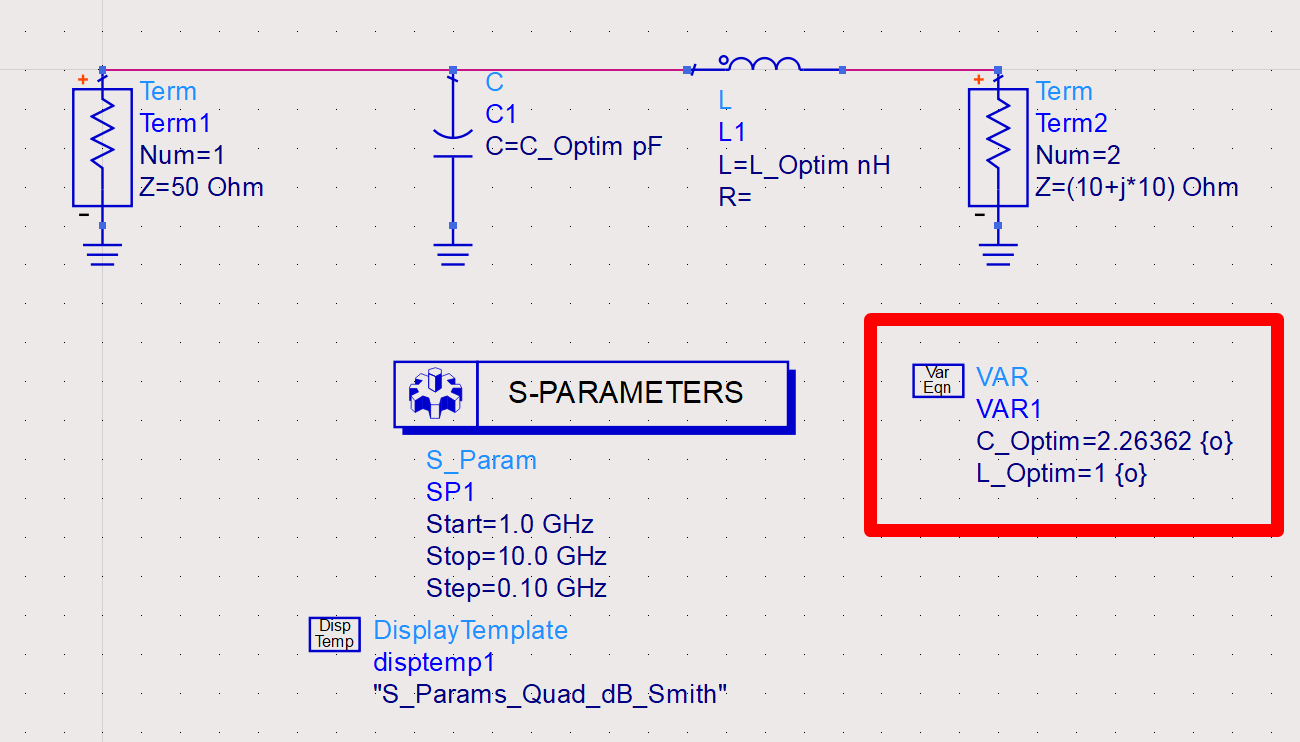

最后变量会自动变成优化后的变量。

仿真结果

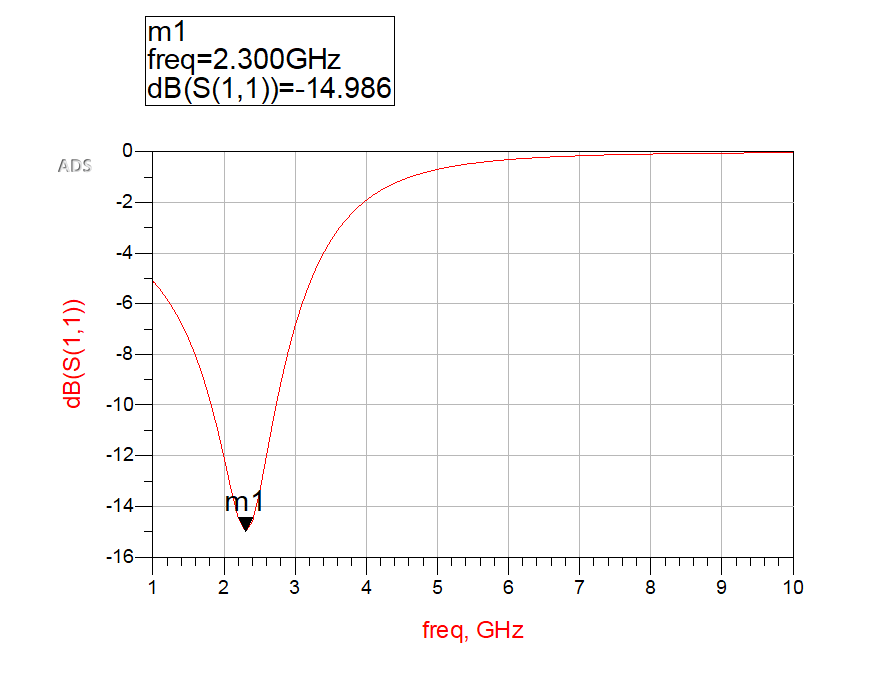

点击仿真可以看到，比较接近优化目标，当然更精确地匹配，还要继续调整Goal的参数。
