今年下半年因为工作需要，又重新学习ADS。现阶段主要做PA（Power Amplifier，功率放大器内匹配或外匹配）和MMIC（Monolithic Microwave Integrated Circuit，单片微波集成电路）设计。

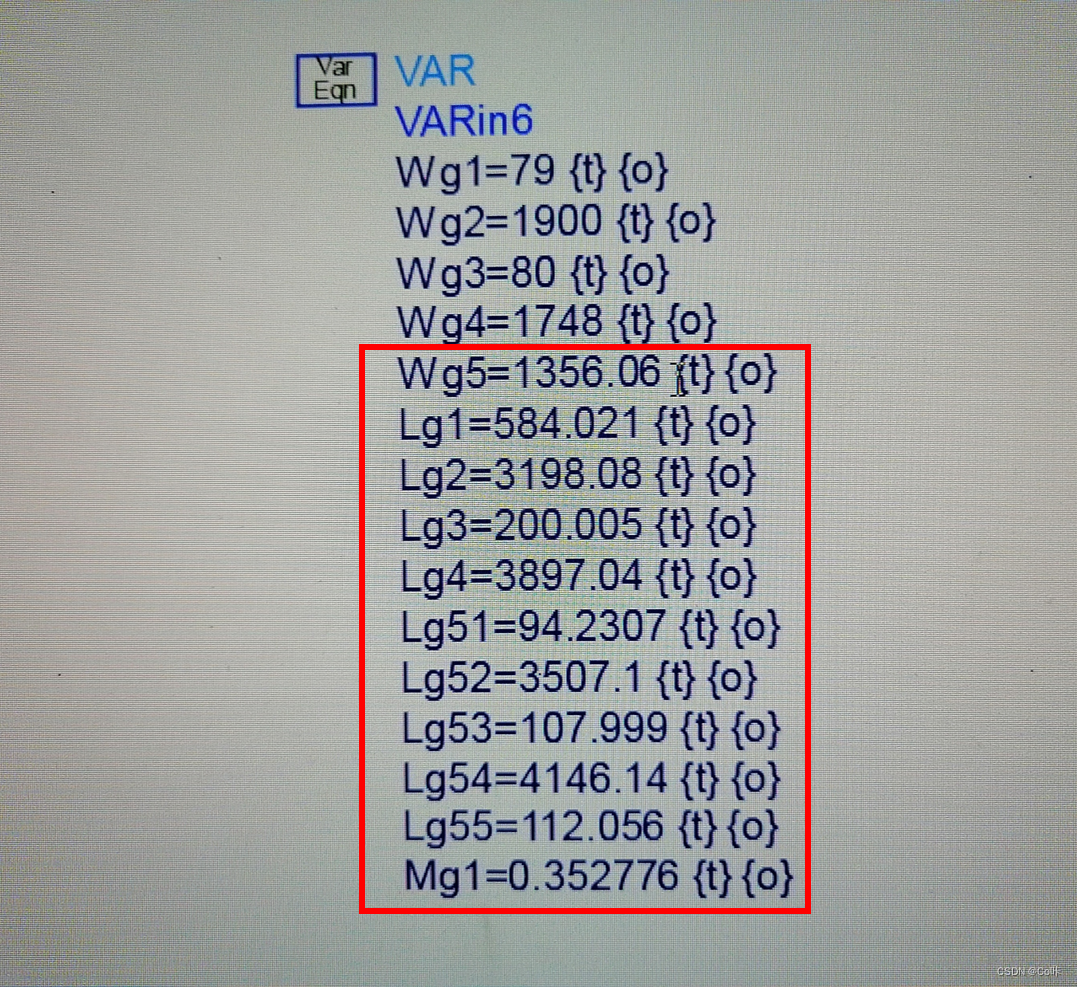

最近在工作中发现一个小问题：在优化匹配电路时，ADS的优化算法会默认给原始数据后增加好多位小数（如下图红框中数据所示），导致每次转版图前都得将这些数据手动调整为整数。小型匹配电路还好，要是电路规模大一些、参数稍多一些，转版图就费时又费力。

在这里插入图片描述

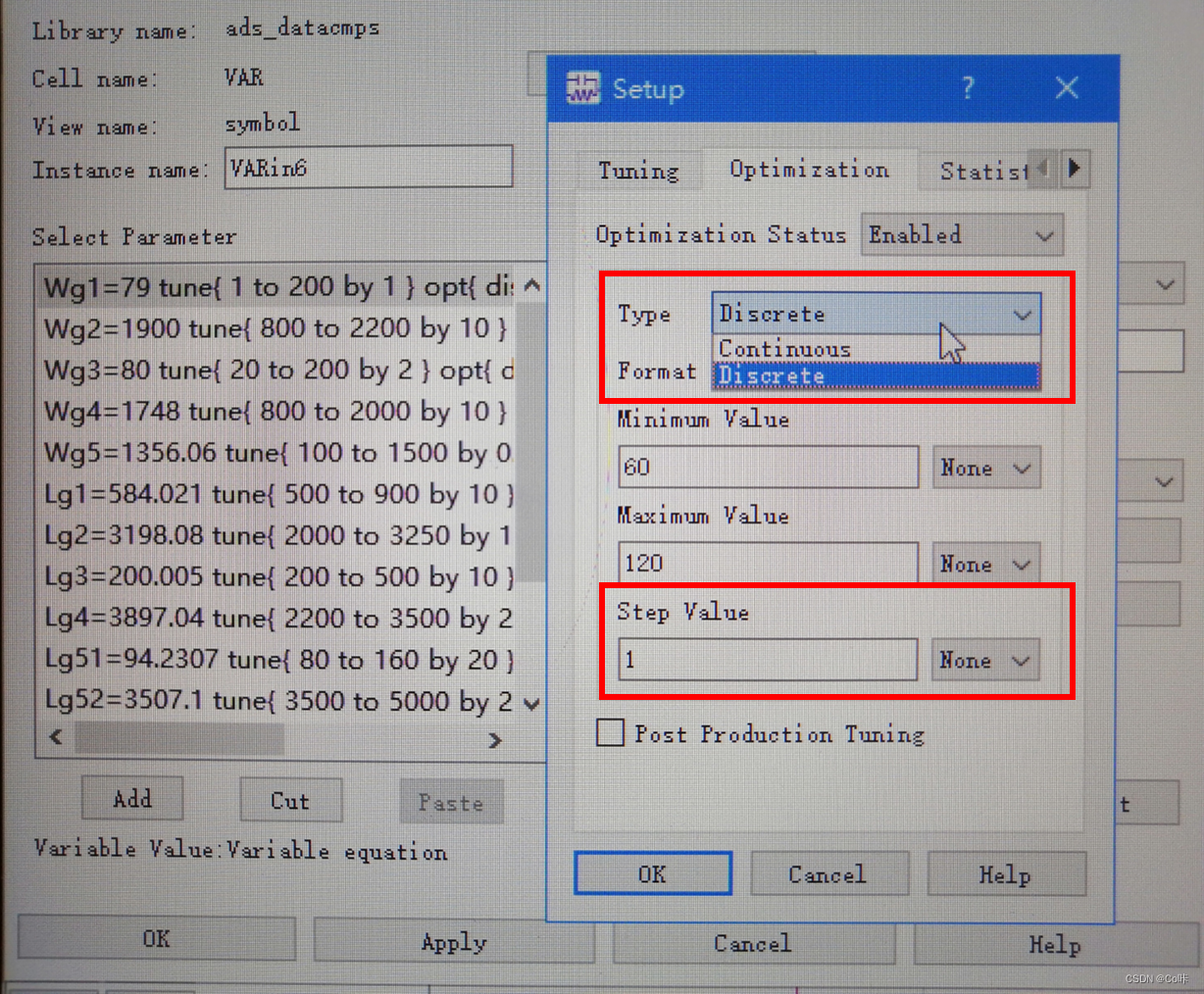

ADS功能如此强大，一定有方法可以更改默认优化数值步长的。经过简单的小尝试终于找到了不加班的小技巧，只需简单的两步：

在这里插入图片描述

设置好一个变量后一直“Add”新变量，后面所有需Optimize的数据类型都会是整数，再也不用手动删小数点了，Tuning同理。大功告成！

今后还会继续分享ADS 、HFSS、LEdit等电磁仿真软件的使用小技巧，欢迎点赞、交流、转载~
