概述
文章目录
- 前言
- 一、设计内容
- 二、模块结构
- 三、代码编写
- 1.顶层模块_module top
- 2. 分频模块_module Clock
- 3. 校时功能模块_module Seter
- 4. n进制计数器模块_module Count_n
- 5. 计时功能模块_module Counter
- 6. 秒针模块_module Sec_counter
- 7. 分针模块_module Min_counter
- 8. 时针模块_module Hour_counter
- 9. 闹钟功能模块_module Alarm
- 10. 取数模块_module Select
- 11. 扫描模块_module Scan
- 12. 译码模块_module Trans
- 四、测试文件
- 五、波形仿真
- 总结
前言
Verilog、Xilinx ISE 13.4、BASYS2、EDA、数字钟
一、设计内容
利用实验板设计实现一个能显示时分秒的多功能电子钟。
1.具有“秒”、“分”、“时”计时的功能，小时计数器按24小时制；
2.具有校时功能，能对“分”和“时”进行调整；
3.具有手动输入设置定时闹钟的功能，亮1分钟；
4.可实现时钟复位功能：00:00:00；
5.报整点：几点亮几下。

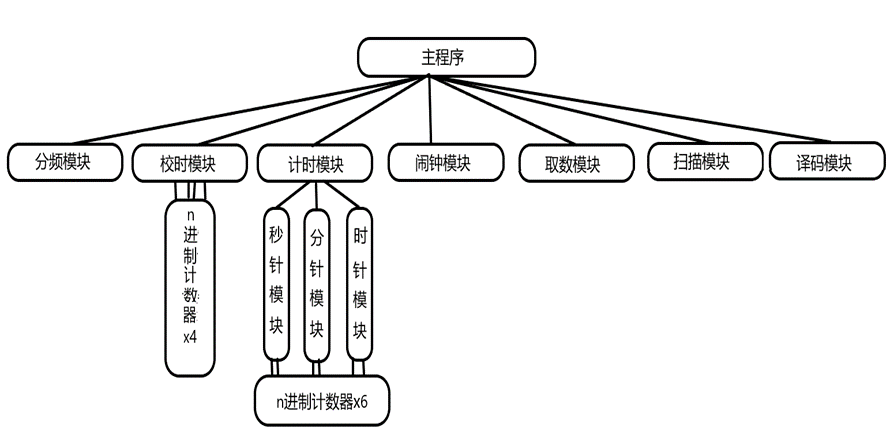

二、模块结构
三、代码编写
1.顶层模块_module top
顶层模块包含：
分频模块：获得1HZ脉冲，供计时模块使用；
校时模块：对时分、分秒、闹钟置数；
计时模块：含时、分、秒三个子模块，用于计时；
闹钟模块：用于整点报时和定时闹钟；
取数模块：决定当前显示的内容（4位），并送到扫描模块；
扫描模块：将取到的数分成4份（1位），分时送到译码模块；
译码模块：将数字转化为数码管引脚电平，并判断是否显示小数点。
//顶层模块
module top(
input cp,//20ns脉冲
input reset,//复位按键BTN0
input set,//置数按键BTN1
input apply,//移位按键BTN2
input inc,//增加按键BTN3
input set_enable,//校时拨码SW7
input alarm_enable,//闹钟拨码SW6
input hour_show,//时分显示拨码SW5
input sec_show,//分秒显示拨码SW4
input count_enable,//计时拨码SW3
output [3:0] loc,//数码管位置
output [7:0] pin,//数码管引脚电平
output hour_alarm,//整点报时LD2
output alarm,//闹钟LD1
output sec//秒针LD0
);
wire [23:0] counter_num;//当前时间
wire [15:0] set_num;//校时时间
wire [15:0] alarm_num;//闹钟时间
wire [15:0] show_num;//显示内容
wire [3:0] scan_num;//译码内容
wire [3:0] set_loc;//置数位置
//分频模块
Clock P13(
.cp(cp),
.clock(clock)
);
//校时模块
Seter P14(
.enable(set_enable),
.inc(inc),
.apply(apply),
.set_num(set_num),
.set_loc(set_loc)
);
//计时模块
Counter P1(
.cp(clock),
.enable(count_enable),
.reset(reset),
.set(set && !alarm_enable && !set_enable),
.set_num(set_num),
.sec_show(sec_show),
.hour_show(hour_show),
.counter_num(counter_num),
.hour(hour),
.sec(sec)
);
//闹钟模块
Alarm P19(
.cp(clock),
.enable(alarm_enable),
.set(set && !set_enable),
.set_num(set_num),
.hour(hour),
.counter_num(counter_num),
.alarm(alarm),
.hour_alarm(hour_alarm),
.alarm_num(alarm_num)
);
//取数模块
Select P20(
.cp(cp),
.counter_num(counter_num),
.set_num(set_num),
.alarm_num(alarm_num),
.set_enable(set_enable),
.alarm_enable(alarm_enable),
.hour_show(hour_show),
.sec_show(sec_show),
.show_num(show_num)
);
//扫描模块
Scan P5(
.cp(cp),
.set_enable(set_enable),
.num(show_num),
.loc(loc),
.set_loc(set_loc),
.point(point),
.scan_num(scan_num)
);
//译码模块
Trans P6(
.scan_num(scan_num),
.point(point),
.pin(pin)
);
endmodule
2. 分频模块_module Clock
将20ns的电路板脉冲50000000分频，输出1s的脉冲，作为计时cp。
//分频模块
module Clock(
input cp,
output clock
);
parameter i = 25000000;//下载(计时频率1Hz)
//parameter i = 5;//调试程序
reg [31:0] counter = 0;
reg clock_temp = 0;
always @(posedge cp)//上升沿触发
begin
if (counter >= i-1)
begin
counter = 0;
clock_temp = ~clock_temp;//取反
end
else
counter = counter+1;
end
assign clock = clock_temp;
endmodule
3. 校时功能模块_module Seter
校时模块由4个n进制计数器（n=10）子模块组成，set_loc用于记录操作哪一位计数器，set_num用于记录校时的值。在enable拨码为1时，apply按键每按下一次，指针向右移一位；inc按键每按下一次，当前计数器获得一个cp，即值加1。在enable拨码为0时，该模块不起作用。
//校时功能模块
module Seter(
input enable,
input inc,
input apply,
output [15:0] set_num,
output [3:0] set_loc
);
//中间变量
reg [3:0] set_loc_temp = 4'b1000;//修改的位
always @(posedge apply)
begin
if (enable)
begin
set_loc_temp[0] <= set_loc_temp[1];
set_loc_temp[1] <= set_loc_temp[2];
set_loc_temp[2] <= set_loc_temp[3];
set_loc_temp[3] <= set_loc_temp[0];//移位
end
end
Count_n P15(
.cp(set_loc_temp[0] && enable && inc),
.reset(0),
.set(0),
.set_num(0),
.n(10),//十进制
.countn_num(set_num[3:0]),
.countn_co()//输出悬空
);
Count_n P16(
.cp(set_loc_temp[1] && enable && inc),
.reset(0),
.set(0),
.set_num(0),
.n(10),
.countn_num(set_num[7:4]),
.countn_co()
);
Count_n P17(
.cp(set_loc_temp[2] && enable && inc),
.reset(0),
.set(0),
.set_num(0),
.n(10),
.countn_num(set_num[11:8]),
.countn_co()
);
Count_n P18(
.cp(set_loc_temp[3] && enable && inc),
.reset(0),
.set(0),
.set_num(0),
.n(10),
.countn_num(set_num[15:12]),
.countn_co()
);
assign set_loc = set_loc_temp;
endmodule
4. n进制计数器模块_module Count_n
计数器的进制n与计数脉冲cp由输入给定，输出当前计数值和进位。具有清零和置数的功能。
//n进制计数器模块
module Count_n(
input cp,
input reset,
input set,
input [3:0] set_num,//置数值
input [3:0] n,//进制
output [3:0] countn_num,//计数值
output countn_co//进位
);
//中间变量
reg [3:0] counter = 0;
reg countn_co_temp = 0;
always @(posedge cp, posedge reset, posedge set)
begin
//计数
if (reset)//高电平清零
begin
counter = 0;
countn_co_temp = 0;
end
else
begin
if (set)//高电平置数
begin
if (set_num < n)
begin
counter = set_num;
countn_co_temp = 0;
end
end
else
begin
counter = counter+1;//阻塞赋值，顺序执行
if (counter >= n)
begin
counter = 0;
countn_co_temp = 1;
end
else
countn_co_temp = 0;
end
end
end
assign countn_num = counter;
assign countn_co = countn_co_temp;
endmodule
5. 计时功能模块_module Counter
计时功能模块含秒、分、时三个子模块，串行连接，秒针cp由分频模块给出，分针cp由秒进位给出，时针cp由分针进位给出。输出当前时间、秒针LED电平、分针进位（供闹钟整点报时使用）。具有清零和置数功能。
计时功能：当enable拨码为1时，将cp给秒针模块；否则不进行计数。
清零功能：reset按键按下，时分秒全部清零。
置数功能：当sec_show（显示分秒）或hour_show（显示时分）拨码为1时，set按键按下，将置数值赋给分秒/时分；否则置数功能不起作用。
//计时功能模块
module Counter(
input cp,
input reset,
input enable,
input set,
input [15:0] set_num,//置数值
input sec_show,//显示分秒
input hour_show,//显示时分
output [23:0] counter_num,//当前时间
output hour,//分针进位
output sec//秒针LED
);
//中间变量
wire co_sec;//秒进位
wire co_min;//分进位
wire [7:0]sec_num;//秒
wire [7:0]min_num;//分
wire [7:0]hour_num;//时
wire sec_temp;
reg [23:0] set_num_temp = 0;
reg [2:0] set_temp = 0;
//置数判断
always @(set)
begin
if (set)
begin
if (hour_show)
begin
set_num_temp[23:8] = set_num;
set_temp = 3'b110;
end
else
if (sec_show)
begin
set_num_temp[15:0] = set_num;
set_temp = 3'b011;
end
end
else
set_temp = 0;
end
//秒针
Sec_counter P2(
.cp(cp),
.reset(reset),
.set(set_temp[0]),
.set_num(set_num_temp[7:0]),
.enable(enable),
.sec_num(sec_num),
.co_sec(co_sec),
.sec(sec_temp)
);
assign sec = sec_temp;
//分针
Min_counter P3(
.cp(co_sec),
.reset(reset),
.set(set_temp[1]),
.set_num(set_num_temp[15:8]),
.co_min(co_min),
.min_num(min_num)
);
//时针
Hour_counter P4(
.cp(co_min),
.reset(reset),
.set(set_temp[2]),
.set_num(set_num_temp[23:16]),
.hour_num(hour_num)
);
assign hour = co_min;
assign counter_num[23:16] = hour_num;
assign counter_num[15:8] = min_num;
assign counter_num[7:0] = sec_num;
endmodule
6. 秒针模块_module Sec_counter
秒针模块包含两个n进制计数器子模块（个位n=10，十位n=6），串行连接，个位进位接到十位cp上。cp、set、reset、置数值由父模块给定。输出秒LED电平、秒针数值、秒针进位。由于当计数使能为0时，计数停止，秒LED应不再闪烁，因此LED电平不能由分频模块直接提供。
//秒针模块
module Sec_counter (
input cp,
input reset,
input set,
input [7:0] set_num,
input enable,
output [7:0] sec_num,//秒针数值
output co_sec,//进位
output sec//秒LED
);
//中间变量
wire [1:0] co_sec_temp;
wire enable_h;
wire [7:0] sec_num_temp;
reg sec_temp = 0;
//10进制计数器计个位
Count_n P7(
.cp(cp && enable),
.reset(reset),
.set(set),
.set_num(set_num[3:0]),
.n(10),
.countn_num(sec_num_temp[3:0]),
.countn_co(co_sec_temp[0])
);
//6进制计数器计十位
assign enable_h = co_sec_temp[0];
Count_n P8(
.cp(enable_h),
.reset(reset),
.set(set),
.set_num(set_num[7:4]),
.n(6),
.countn_num(sec_num_temp[7:4]),
.countn_co(co_sec_temp[1])
);
assign co_sec = co_sec_temp[1];
//采取秒针LED电平
always @(sec_num_temp)
begin
if (sec_num_temp[0])
sec_temp = 1;
else
sec_temp = 0;
end
assign sec = sec_temp;
assign sec_num = sec_num_temp;
endmodule
7. 分针模块_module Min_counter
原理同秒针模块，不再赘述。
//分针模块
module Min_counter(
input cp,
input reset,
input set,
input [7:0] set_num,
output co_min,
output [7:0] min_num
);
//中间变量
wire [1:0] co_min_temp;
wire [7:0] min_num_temp;
wire enable_h;
//10进制计数器计个位
Count_n P9(
.cp(cp),
.reset(reset),
.set(set),
.set_num(set_num[3:0]),
.n(10),
.countn_num(min_num_temp[3:0]),
.countn_co(co_min_temp[0])
);
//6进制计数器计十位
assign enable_h = co_min_temp[0];
Count_n P10(
.cp(enable_h),
.reset(reset),
.set(set),
.set_num(set_num[7:4]),
.n(6),
.countn_num(min_num_temp[7:4]),
.countn_co(co_min_temp[1])
);
assign min_num = min_num_temp;
assign co_min = co_min_temp[1];
endmodule
8. 时针模块_module Hour_counter
十位为3进制，个位进制由十位数值决定，当十位为0或1时，个位为10进制；当十位为2时，个位为4进制。其余原理同分、秒模块。
//时针模块
module Hour_counter(
input cp,
input reset,
input set,
input [7:0] set_num,
output [7:0] hour_num
);
//中间变量
wire [1:0] co_hour_temp;
wire [7:0] hour_num_temp;
reg [3:0] n_low = 10;
wire enable_h;
//10-4进制计数器计个位
Count_n P11(
.cp(cp),
.reset(reset),
.set(set),
.set_num(set_num[3:0]),
.n(n_low),
.countn_num(hour_num_temp[3:0]),
.countn_co(co_hour_temp[0])
);
assign enable_h = co_hour_temp[0];
//3进制计数器计十位
Count_n P12(
.cp(enable_h),
.reset(reset),
.set(set),
.set_num(set_num[7:4]),
.n(3),
.countn_num(hour_num_temp[7:4]),
.countn_co(co_hour_temp[1])
);
//控制个位进制
always @(hour_num_temp[7:4])
begin
case(hour_num_temp[7:4])
2: n_low = 4;
default: n_low = 10;
endcase
end
assign hour_num = hour_num_temp;
endmodule
9. 闹钟功能模块_module Alarm
闹钟模块有整点报时和定时闹钟两个功能：
整点报时：当产生分进位信号时，根据当前时针数值（由计时模块给定）决定LED闪烁次数，（闪烁频率由分频模块给定）。
定时闹钟： 置数方式与计时模块相似，当alarm_show（显示闹钟）拨码为1时，set按键按下，将置数值赋给闹钟；否则置数功能不起作用。当前时间与闹钟数值相同时，闹钟LED常亮一分钟。
//闹钟功能模块
module Alarm(
input cp,
input enable,
input set,
input [15:0] set_num,
input hour,//进位信号
input [23:0] counter_num,
output alarm,//定时闹钟
output hour_alarm,//整点报时
output [15:0] alarm_num//闹钟时间
);
//中间变量
reg [7:0] hour_num = 0;//时针时间
reg [15:0] alarm_num_temp = 0;
reg hour_alarm_temp = 0;
reg alarm_temp = 0;
reg switch = 1;//控制闪烁
always @(posedge cp)
begin
//整点报时
if (hour && (counter_num[15:0] == 0))//装入初值，不断减一，直到为0
hour_num = counter_num[23:20]*10 + counter_num[19:16];
else
begin
if (hour_num > 0)
begin
if (switch)
begin
hour_num = hour_num - 1;
hour_alarm_temp = 1;
switch = ~switch;
end
else
begin
hour_alarm_temp = 0;
switch = ~switch;
end
end
else
hour_alarm_temp = 0;
end
//定时闹钟
if (alarm_num == counter_num[23:8])
alarm_temp = 1;
else
alarm_temp = 0;
end
assign hour_alarm = hour_alarm_temp;
assign alarm = alarm_temp;
//定时
always @(posedge set)
begin
if (enable)
alarm_num_temp = set_num;
end
assign alarm_num = alarm_num_temp;
endmodule
10. 取数模块_module Select
按优先级排列如下：
当set_enable（置数使能）拨码为1时，输出置数内容；
当alarm_enable（显示闹钟）拨码为1时，输出闹钟内容；
当hour_show（显示时分）拨码为1时，输出时分内容；
当sec_show（显示分秒）拨码为1时，输出分秒内容。
//取数模块
module Select(
input cp,
input [23:0] counter_num,
input [15:0] set_num,
input [15:0] alarm_num,
input set_enable,
input alarm_enable,
input hour_show,
input sec_show,
output [15:0] show_num
);
reg [15:0] show_num_temp = 0;
always @(posedge cp)
begin
if(set_enable)
show_num_temp <= set_num;
else if (alarm_enable)
show_num_temp <= alarm_num;
else if (hour_show)
show_num_temp <= counter_num[23:8];
else if (sec_show)
show_num_temp <= counter_num[15:0];
else
show_num_temp <= 0;
end
assign show_num = show_num_temp;
endmodule
11. 扫描模块_module Scan
将取数模块输出值分时送到译码模块。扫描频率的计算方法与模六十计数器相同，但由于是对4个数码管进行动态显示，分频数应是模六十计数器的一半，即2的18次方。
//扫描模块
module Scan(
input cp,
input [15:0] num,
input set_enable,
input [3:0] set_loc,
output [3:0] loc,
output [3:0] scan_num,
output point
);
//中间变量
parameter j = 18;//控制扫描速率,仿真时取1;下载时取18（扫描频率100Hz）
reg [33:0] scan_counter = 0;
reg [3:0] loc_temp = 4'b1111;
reg [3:0] scan_num_temp = 0;
reg point_temp = 1;
wire [15:0] num_temp;
assign num_temp = num;
always @(posedge cp)//上升沿触发
begin
scan_counter <= scan_counter+1;
end
always @(scan_counter[j])
begin
case(scan_counter[j+1:j])
2'b00:
begin
loc_temp <= 4'b1110;
scan_num_temp <= num_temp[3:0];
point_temp <= set_loc[0];
end
2'b01:
begin
loc_temp <= 4'b1101;
scan_num_temp <= num_temp[7:4];
point_temp <= set_loc[1];
end
2'b10:
begin
loc_temp <= 4'b1011;
scan_num_temp <= num_temp[11:8];
point_temp <= set_loc[2];
end
2'b11:
begin
loc_temp <= 4'b0111;
scan_num_temp <= num_temp[15:12];
point_temp <= set_loc[3];
end
endcase
if (set_enable == 0)
point_temp <= 0;
end
assign loc = loc_temp;
assign point = point_temp;
assign scan_num = scan_num_temp;
endmodule
12. 译码模块_module Trans
将扫描模块输入的数字转化成对应的数码管电平输出，与模六十计数器相同。但由于置数时需要用小数点来显示设置的位置，当set_enable（置数使能）拨码为1时，根据置数位置来确定是否显示小数点；当set_enable（置数使能）拨码为0时，不显示小数点。
//译码模块
module Trans(
input [3:0] scan_num,
input point,
output [7:0] pin
);
//中间变量
wire [3:0] scan_num_temp;
assign scan_num_temp = scan_num;
reg [7:0] pin_temp;
always @(scan_num_temp, point)
begin
case(scan_num_temp)
0: pin_temp[7:1] = 7'b0000001;
1: pin_temp[7:1] = 7'b1001111;
2: pin_temp[7:1] = 7'b0010010;
3: pin_temp[7:1] = 7'b0000110;
4: pin_temp[7:1] = 7'b1001100;
5: pin_temp[7:1] = 7'b0100100;
6: pin_temp[7:1] = 7'b0100000;
7: pin_temp[7:1] = 7'b0001111;
8: pin_temp[7:1] = 7'b0000000;
9: pin_temp[7:1] = 7'b0000100;
default: pin_temp = 7'b0110000;//其他状态显示E
endcase
pin_temp[0] = !point;
end
assign pin = pin_temp;
endmodule
四、测试文件
仿真代码如下：
module Test_Top;
// Inputs
reg cp;
reg reset;
reg set;
reg apply;
reg inc;
reg set_enable;
reg alarm_enable;
reg hour_show;
reg sec_show;
reg count_enable;
// Outputs
wire [3:0] loc;
wire [7:0] pin;
wire alarm;
wire hour_alarm;
wire sec;
// Instantiate the Unit Under Test (UUT)
top uut (
.cp(cp),
.reset(reset),
.set(set),
.apply(apply),
.inc(inc),
.set_enable(set_enable),
.alarm_enable(alarm_enable),
.hour_show(hour_show),
.sec_show(sec_show),
.count_enable(count_enable),
.loc(loc),
.pin(pin),
.alarm(alarm),
.hour_alarm(hour_alarm),
.sec(sec)
);
//时钟周期20ns
parameter PERIOD = 20;
//时钟信号
always begin
cp = 1'b0;
#(PERIOD/2)cp = 1'b1;
#(PERIOD/2);
end
initial begin
// Initialize Inputs
cp = 0;
reset = 1;
set = 0;
apply = 0;
inc = 0;
set_enable = 0;
alarm_enable = 0;
hour_show = 0;
sec_show = 0;
count_enable = 0;
// Wait 100 ns for global reset to finish
#100;
reset = 0;
// Add stimulus here
//////////////////////////////////////////////使能拨码测试
//开始计数
#100;count_enable=1;
//显示分秒
#100;sec_show=1;
//显示时分
#100;hour_show=1;
//闹钟模式
#100;alarm_enable=1;
//置数模式
#100;set_enable=1;
//////////////////////////////////////////////闹钟置数测试
//闹钟置数1200
#100;inc=1; #20;inc=0;//1
#100;apply=1; #20;apply=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;//2
#100;set_enable=0;
#100;set=1; #20;set=0;
//////////////////////////////////////////////时钟置数测试
//时分置数1100
set_enable=1;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;//1
#100;set_enable=0;alarm_enable=0;//1
#100;set=1; #20;set=0;
//分秒置数5949
set_enable=1;
#100;apply=1; #20;apply=0; #100;apply=1; #20;apply=0; #100;apply=1; #20;apply=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0;//5
#100;apply=1; #20;apply = 0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;//9
#100;apply=1; #20;apply = 0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; //4
#100;apply=1; #20;apply=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;//9
#100;set_enable=0;hour_show=0;
#100;set=1; #20;set=0;
#500;
//////////////////////////////////////////////清零测试
//清零
#100;reset=1;#20;reset=0;
//////////////////////////////////////////////计时使能拨码测试
//停止计时
#100;count_enable=0;
//////////////////////////////////////////////进位测试
//分秒置数5949
#100;set=1; #20;set=0;
//时分置数2359
set_enable=1;
#100;apply=1; #20;apply=0;//9
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #100;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0;//2
#100;apply=1; #20;apply=0;
#100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0; #100;inc=1; #20;inc=0;
#100;inc=1; #20;inc=0;//3
#100;apply=1; #20;apply=0;
#100;inc=1; #20;inc=0;//5
#100;set=1; #20;set=0;//空置数（当置数使能为0时，inc按键不应起作用）
#100;set_enable=0;
#100;sec_show=0; #100;set=1; #20;set=0;//空置数
#100;hour_show=1; #100;set=1; #20;set=0;//时分置数
//恢复计时
#100;count_enable=1;
end
endmodule
五、波形仿真
- 变量名称说明
cp：电路板脉冲（20ns）；
clock：分频模块产生脉冲，仿真时为10分频；
reset：清零按键；
set：置数按键；
inc：加一按键，在置数模式下对选定位加一；
apply：移位按键，在置数模式下改变选定的位置；
set_enable：置数使能拨码；
alarm_enable：显示闹钟拨码；
hour_show：显示时分拨码；
sec_show：显示分秒拨码；
count_enable：计时使能拨码；
set_num：置数内容：为观察方便，采用16进制显示，下同；
alarm_num：闹钟时间；
count_num：计时时间；
show_num：数码管显示内容；
loc：扫描位置；
scan_num：扫描数字，初始值为X，因为是中间变量，不会对引脚电平产生影响；
pin：数码管引脚电平，最后一位为小数点；
sec：秒LED；
hour_alarm：整点报时LED；
alarm：闹钟LED。

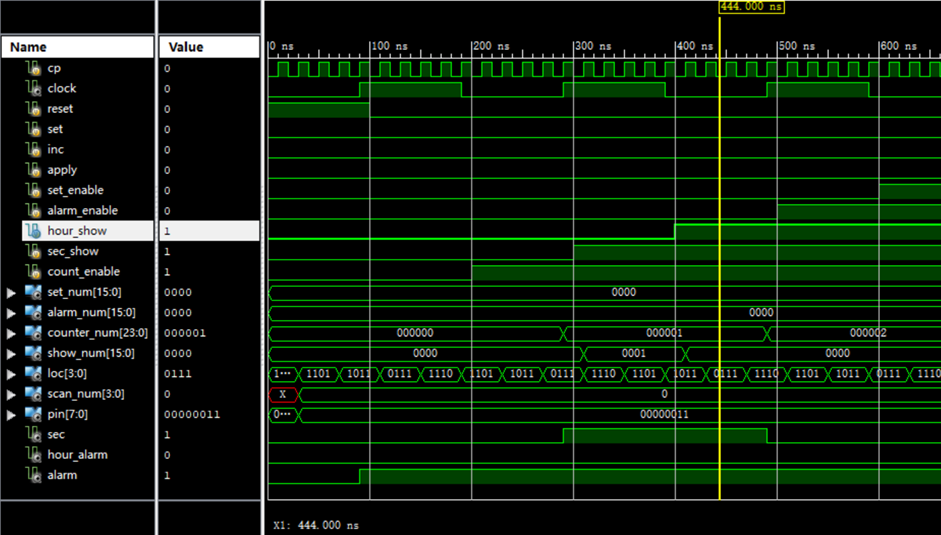

2. 使能拨码测试
初始化时关闭所有拨码，数码管显示0000；逐步打开拨码，数码管显示对应内容，如黄线所示，此时hour_show拨码打开，显示时分，counter_num内容为000001，故show_num为0000。

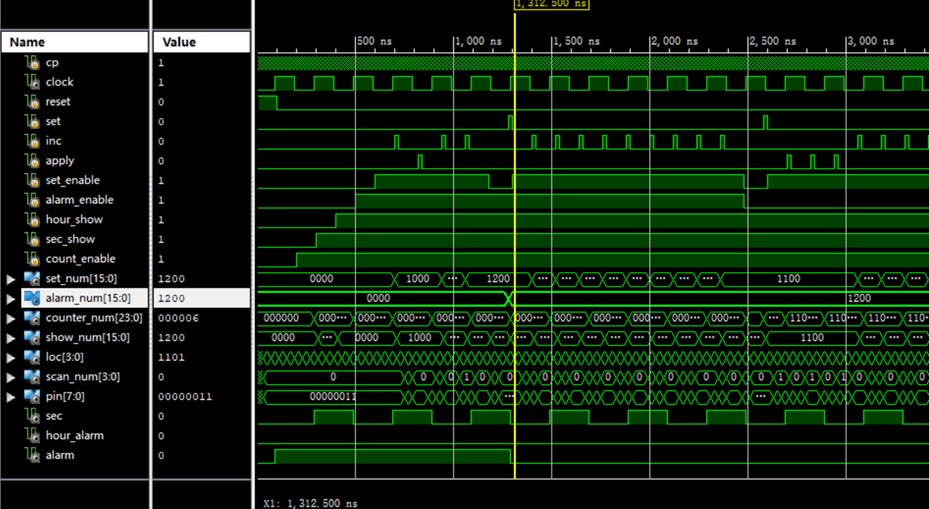

3. 闹钟置数测试
通过inc和apply按键使置数值达到1200，关闭set_enable，此时alarm_enable优先级最高，按下set按键，如黄线所示，alarm_num由0000变为1200。

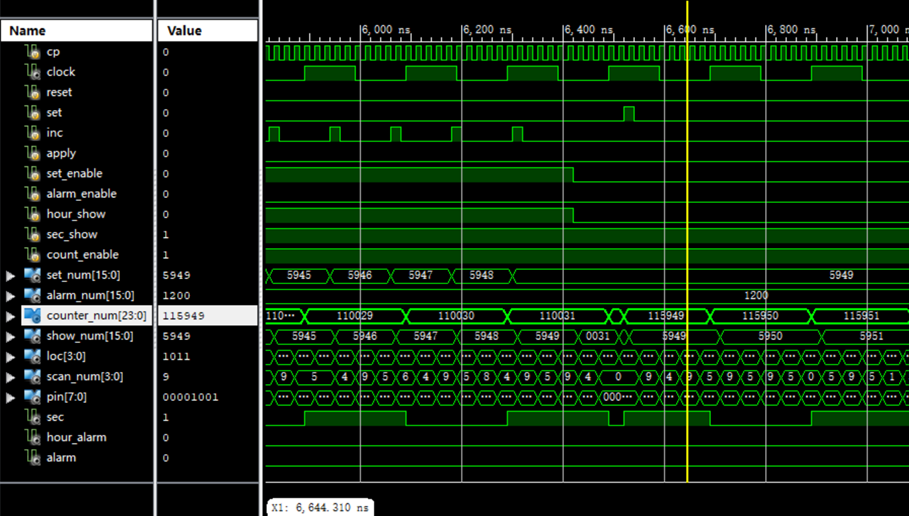

4. 时钟置数测试
用同样的方法，先后使时钟的时分置1100，分秒置5949，如黄线所示。

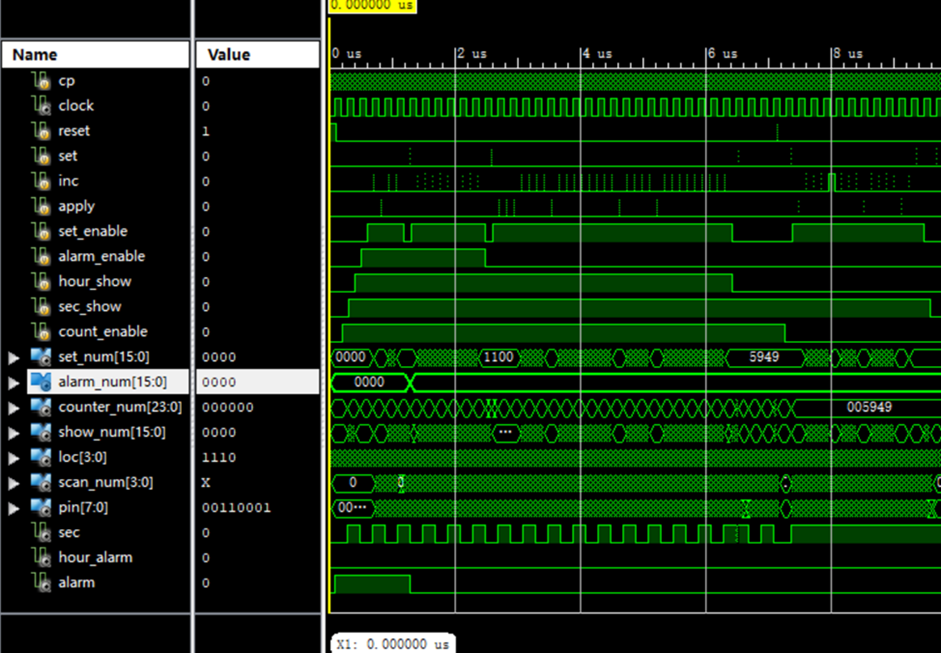

5. 清零测试
如黄线所示，reset按下后，counter_num清零。
6. 计时使能拨码测试
如黄线所示，count_enable拨码置0后，不再计数，count_num保持不变。

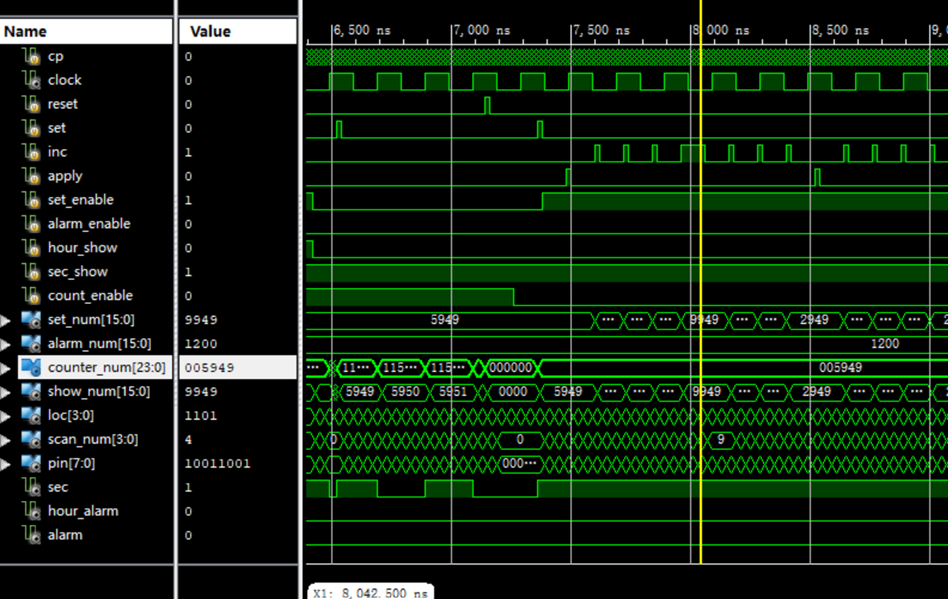

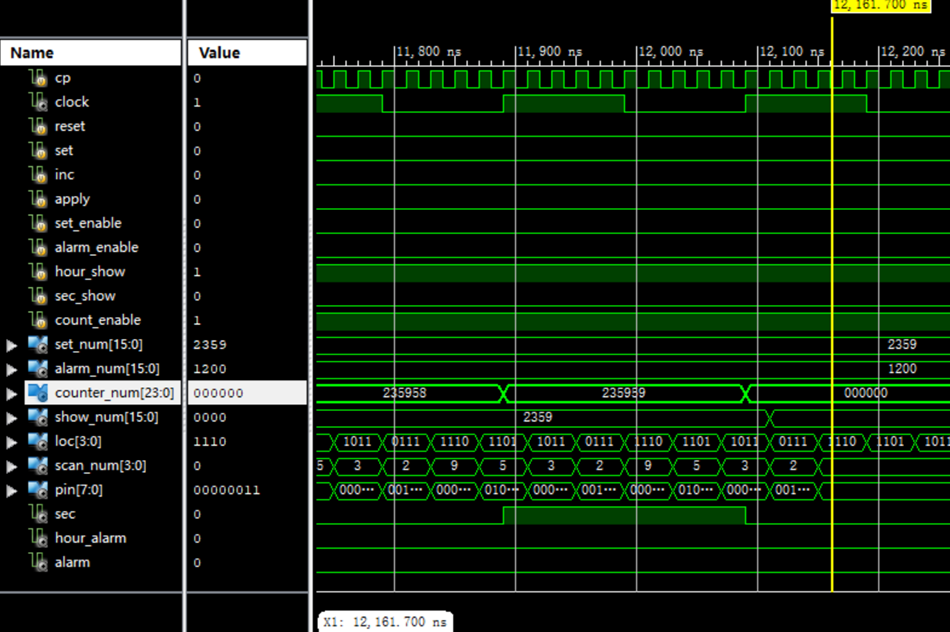

7. 进位测试
将时间置到235949，进位正常，由235959到000000，如黄线所示。
总结
从电路角度去想问题
不要像我这么复杂
最后
以上就是美好摩托为你收集整理的EDA数字钟前言一、设计内容二、模块结构三、代码编写四、测试文件五、波形仿真总结的全部内容，希望文章能够帮你解决EDA数字钟前言一、设计内容二、模块结构三、代码编写四、测试文件五、波形仿真总结所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
