前言
本节介绍了正交幅度调制QAM,它与PSK的区别在于:当M增大时,点之间的距离变大,所以误码率会上升,所以QAM的误码率要由于PSK。其中许多内容是与前面的幅度调制类似的。
一、调制和解调的过程
QAM信号使用两个正交载波cos(wt)和sin(wt),其中每个都被一个独立的信息比特序列所调制。相应的信号波形可以表示为:

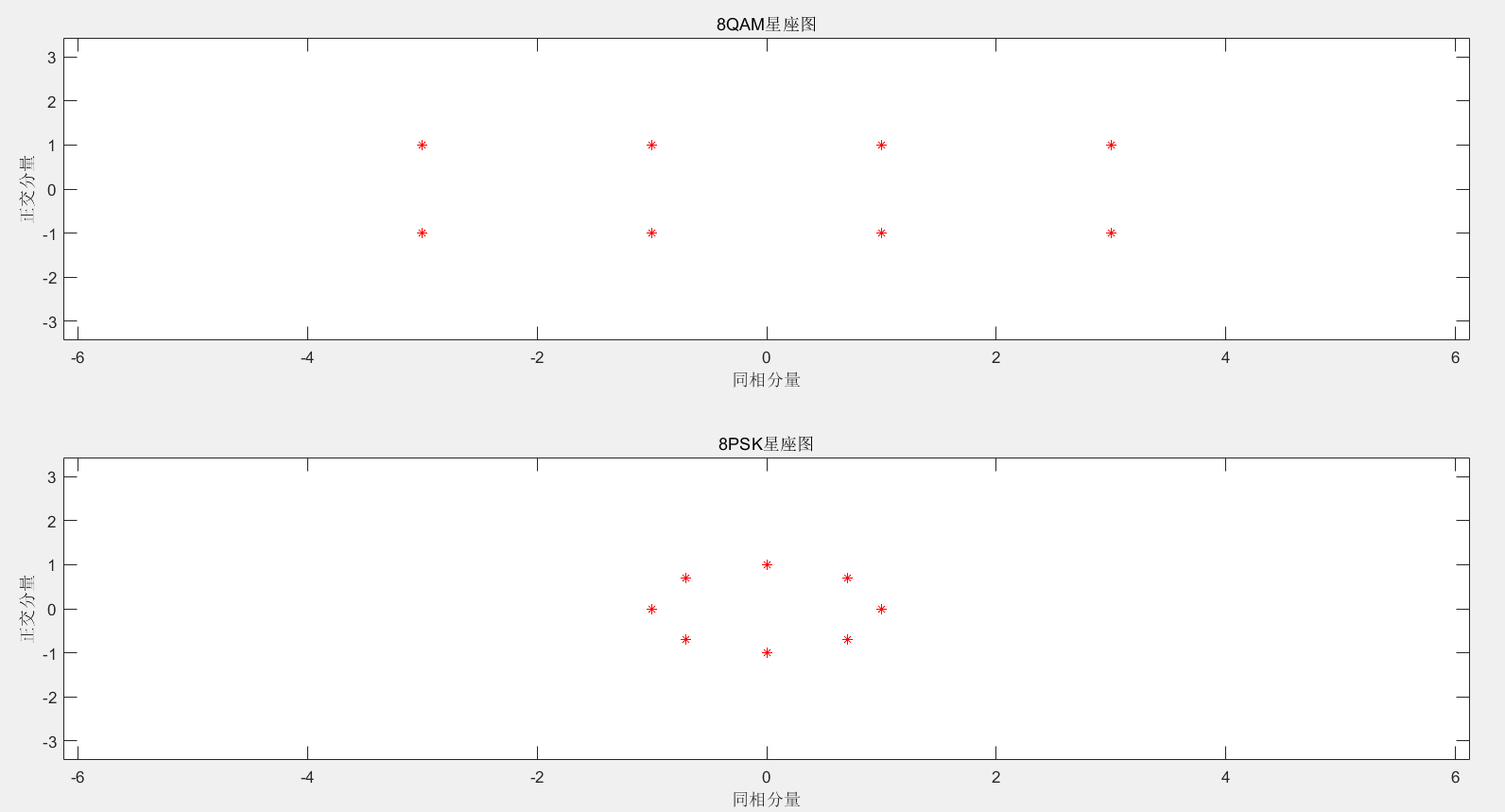

另外一个角度,从上图可以看出,与PSK不同的是:PSK只有相位的信息,而QAM既有相位信息又有幅度信息,可以通过上图(PSK图应该是个圆形)看出。
二、仿真的过程
代码如下(可以改变信噪比ESNO的值,来人为观察误码率,在测试的时候可以把信噪比提高):
clear all;close all;clc;
n_symbol=1000; %%符号个数
T=1; %%表达式中的参数,符号速率(一组载波运载一个符号)
fs=100;
ts=1/fs;
t=0:ts:T-ts;
fc=1; %%载波频率
c=sqrt(2/T)*exp(j*2*pi*fc*t); %%载波信号生成两个正交载波
c1=sqrt(2/T)*cos(2*pi*fc*t);
c2=-sqrt(2/T)*sin(2*pi*fc*t);
M=8;
ESNO=15; %%单位dBD
snr=10.^(ESNO/10); %%转换成单位线性值
msg_QAM=randi(M,1,n_symbol);
msgmod_QAM=qammod(msg_QAM-1,M).'; %%qam调制
x=msgmod_QAM*c;
x1=reshape(x.',1,length(msgmod_QAM)*length(c));
s_pow=norm(x1).^2/(n_symbol); %%这里是符号的平均功率,而不是每一个采样点
sigma=sqrt(s_pow/(2*snr)); %%根据线性值的信噪比和信号功率求出噪声功率
x_n_QAM=x1+sigma*randn(1,length(x1)); %%加性噪声后的信号
x_n1_QAM=reshape(x_n_QAM,length(c),length(msgmod_QAM)); %%将合成信号分解一下以便后面的相干计算
r1=(c1*x_n1_QAM).*T/length(c); %%相干计算
r2=(c2*x_n1_QAM).*T/length(c);
r=(r1+j*r2)/2;
y1_QAM=qamdemod(r,M)+1; %%qam解调
%想要将原符号来做比较验证误码率,可以为了将数字信号展开做比较
for i=1:n_symbol
msg_x((100*i-99):100*i)=msg_QAM(i);
y1_x((100*i-99):100*i)=y1_QAM(i);
end
figure;
subplot(3,2,[1 2]);
plot(msg_x);title(['原信号,信噪比为',num2str(ESNO),'dB;符号数为:',num2str(n_symbol)]);
subplot(3,2,3);
plot(msgmod_QAM,'*r');title('调制信号星座图');
xlabel('同相分量');ylabel('正交分量');
zuobiao=max(real(msgmod_QAM))*1.2;
axis([-zuobiao zuobiao -zuobiao zuobiao]);
subplot(324);
plot(r,'.y');title('经过信道的调制信号星座图');
xlabel('同相分量');ylabel('正交分量');
hold on;
plot(msgmod_QAM,'*r');
axis([-zuobiao zuobiao -zuobiao zuobiao]);
subplot(3,2,[5 6]);
[err,ser]=symerr(msg_QAM,y1_QAM);
plot(y1_x);title(['解调信号,误比特率为:',num2str(ser)]);
下面三张图片分别是M=4-8-16时候的情况,也可以看出M越大,误码率越大(也是因为间距变小,更容易判错)。当然,还可以比较M相同时,不同信噪比下的误码率,如之前的做法相似。公式如下:

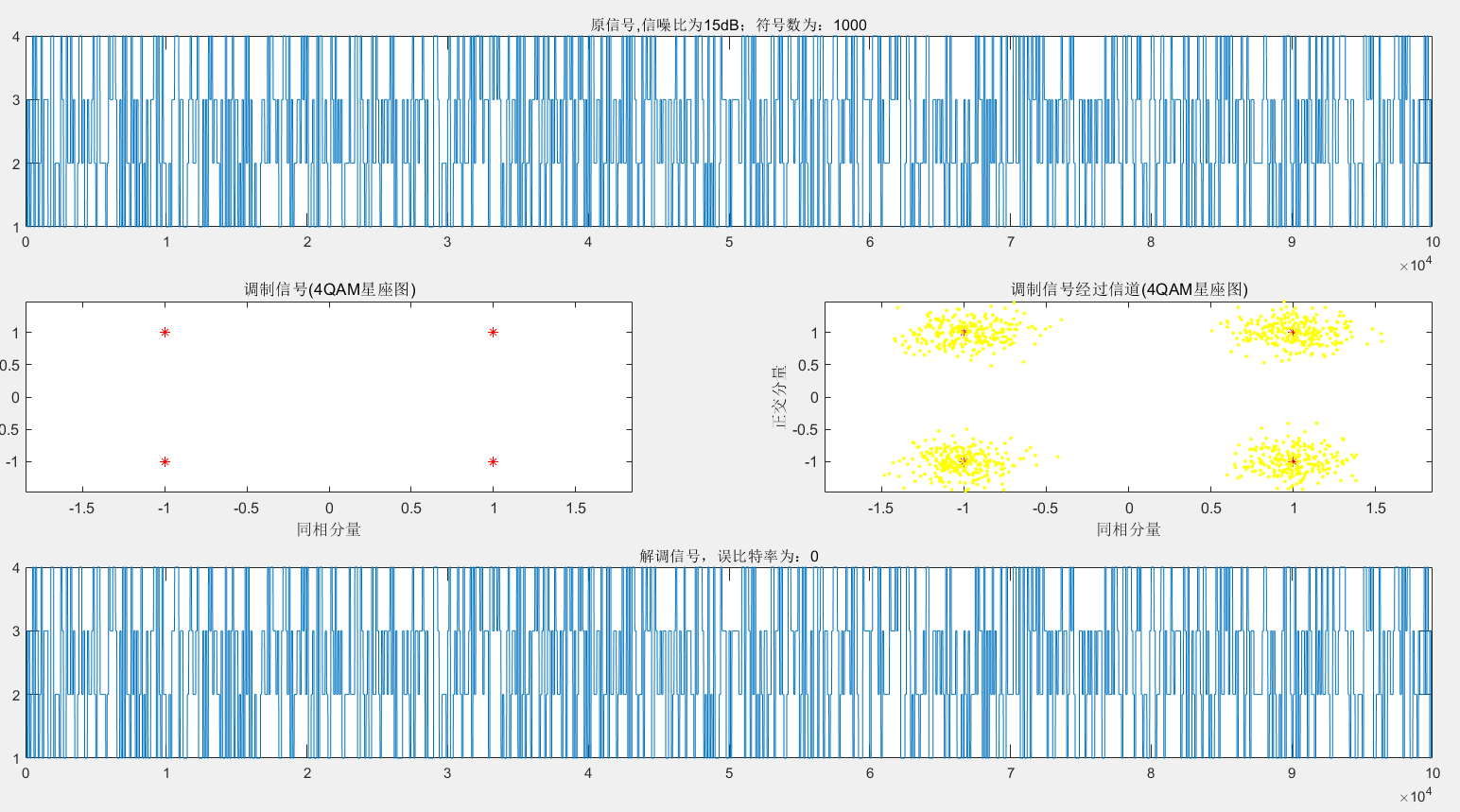

4QAM:

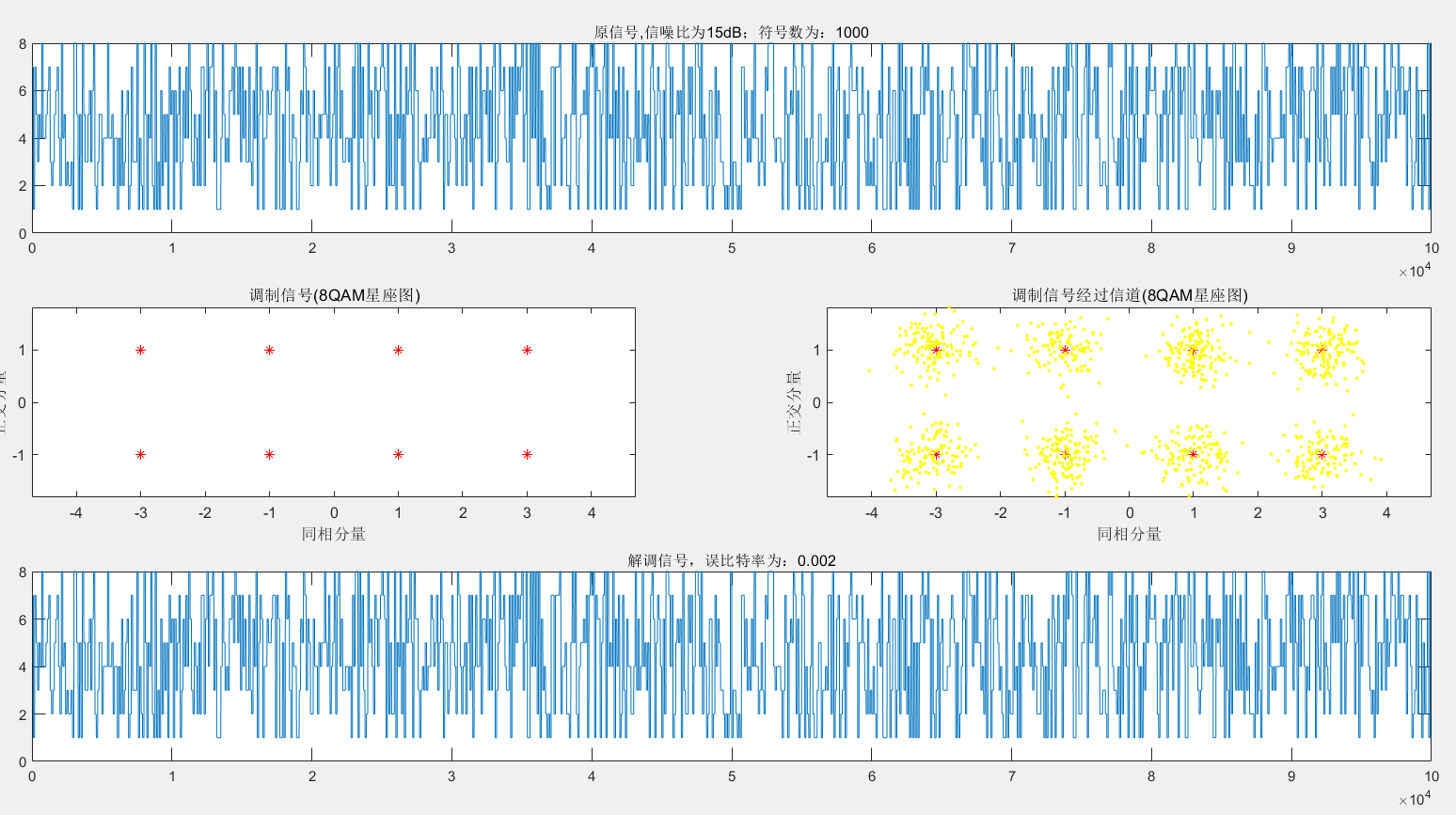

8QAM:

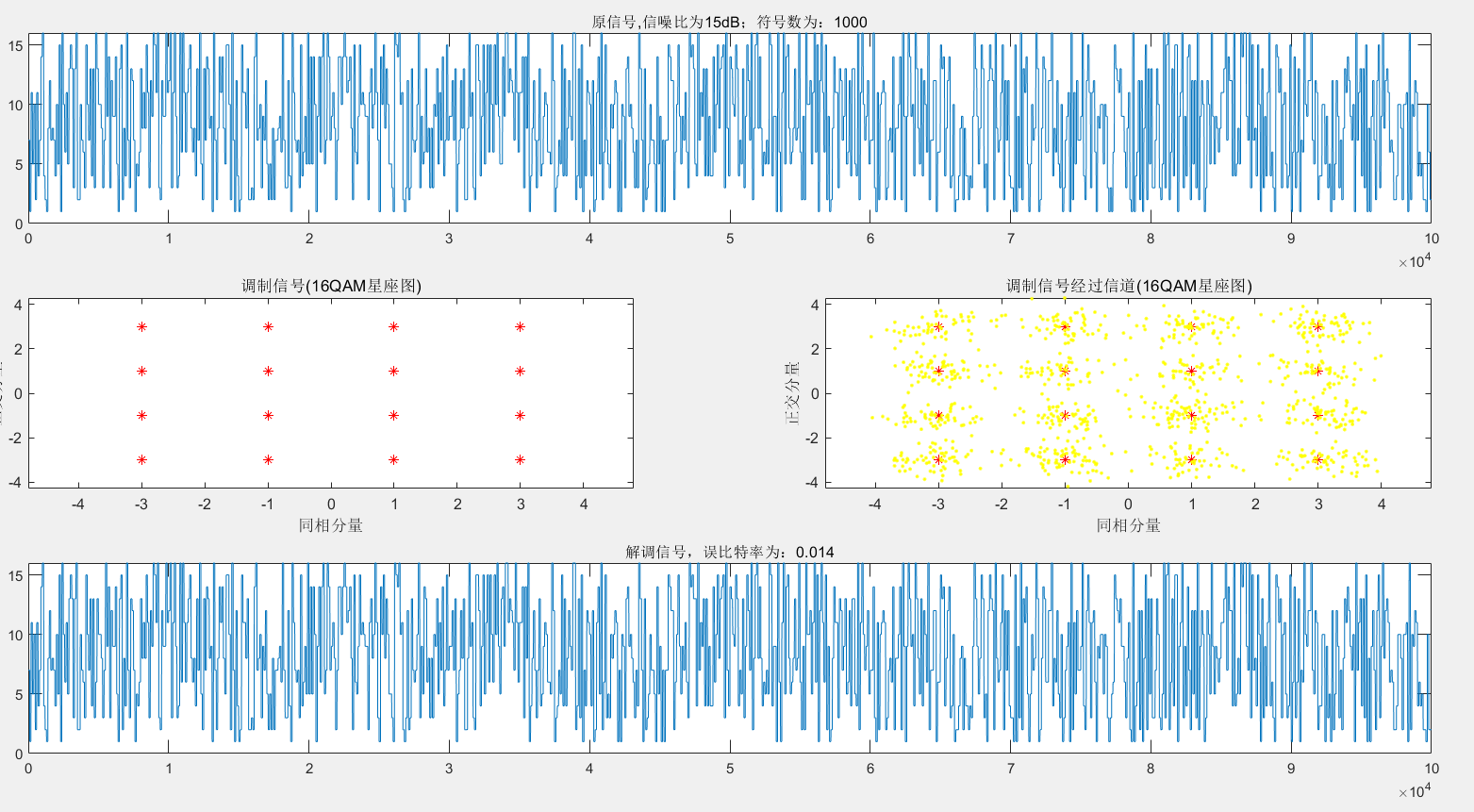

16QAM:
