概述

1.前言

最近认真学习了树莓派，从浅到深认真分析了wiringPi实现代码，借助树莓派学习linux收获颇丰。深入学习linux一段时间后发现它非常有魅力，一个简单的IO口输出操作尽有那么多的“玩法”。wiringPi是一个简单易用的函数库，通过wiringPi可以扩展SPI和I2C等芯片，关于wiringPi的介绍和安装请参考我的另一篇【博文】。

本篇博文将通过一个简单的例子呈现wiringPi的使用，虽然例子简单但会深入分析wiringPi内部实现代码。

2.若干简述

2.1 MCP23107简述

a) 硬件基本信息

MCP23017的采用7位I2C地址，7位I2C地址中的低3位从高到低分别为A2 A1和A0，该3位为地址选择位，若地址选择全部接GND，那么MCP23017的I2C从机地址为 0x20。下图为MCP23017的硬件基本信息，左侧为MCP23017引脚图，右侧为I2C从机地址组成示意图， 从机地址的高4位为0100，高4位数字固定不变。

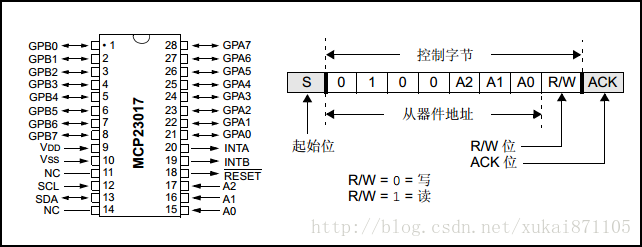

图1 MCP23017硬件基本信息

MCP23017具有GPA和GPB共16个扩展端口，另外INTA和INTB为IO中断管脚，可反映GPA或GPB的电平变化情况。请注意，RESET为复位管脚低电平有效， 可直接上拉到VDD或接一个1K到10K的电阻上拉至VDD。（经过两天的调试，我发现MCP23017运行几秒便不能运行，后来发现RESET管脚悬空，之后RESET和VDD相连问题解决。）

b) 字节模式

MCP23X17 系列能够工作于 字节模式或顺序模式（ IOCON.SEQOP）。

字节模式禁止地址指针自动递增。工作于字节模式时，MCP23X17系列在数据传送期间，传送每个字节后不会递增其内部地址计数器。 顺序模式可使地址指针自动递增。工作于顺序模式时，MCP23X17系列在数据传送期间，传送每个字节后会递增其地址计数器。访问最后一个寄存器后，地址指针自动返回到地址00h。（SEQOP位默认值为0）

c) 寄存器映射关系

BANK位用于更改寄存器的映射方式

如果BANK = 1，与每个端口关联的寄存器将相互独立。与PORTA关联的寄存器从地址00h - 0Ah 映射，与PORTB关联的寄存器从10h - 1Ah映射；如果BANK = 0，A/B寄存器将配对组合。例如，IODIRA将映射到地址00h，而IODIRB将映射到下一地址 (地址01h)。所有寄存器的映射是从00H到15H。（BANK默认值为0）

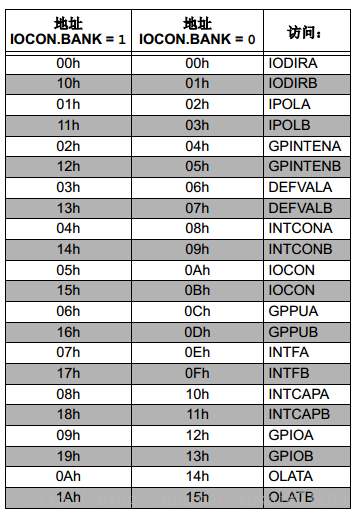

图2 寄存器地址映射关系

【其他重要寄存器】

【IODIR I/O方向寄存器。

写1为输入状态，写0为输出状态。请注意在大多数MCU中，写1为输出状态，而MCP23017这样类似的设置完全是microchip的特色。

【GPPU】GPPU上拉电阻寄存器

写1为使能上拉，写入0为禁止上拉。使能芯片内部的上拉电阻往往有很有用。

【GPIO】通用I/O端口寄存器

写1可以使相应的端口输出高电平，写0可以使响应的端口输出低电平。读取该寄存器可以获得相应端口的输入值。

2.2 用户空间开发I2C设备

通常情况下I2C设备由内核控制。但是在用户空间也可以通过 /dev设备接口访问I2C设备。每一个在内核注册的I2C设备都具有一个编号，该编号从0开始计数，可以查看 /sys/class/i2c-dev/查看具体编号，也可以通过i2ctool工具中的i2cdetect查看。【 i2cdetect工具的安装和使用】【 I2C操作时序介绍】

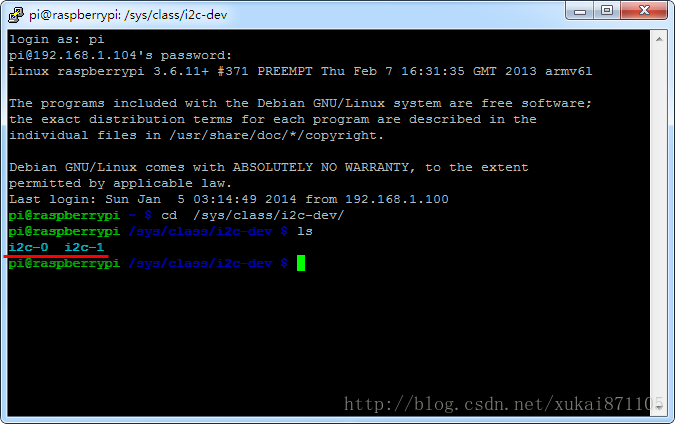

图3 查看 sys/class/i2c-dev

在linux系统中所有的设备都可以采用文件的形式访问，树莓派的i2c设备位于/dev/i2c-x(对应树莓派版本2为/dev/i2c-1)，可通过open，close，wirte，read和ioclt控制i2c设备。例如open为打开I2C设备，close为关闭I2C设备，wirte为向I2C设备写入字节内容，read为从I2C设备获得字节内容，ioctl可控制I2C设备的运行参数，例如从机地址或I2C速度等参数。更多内容请参考【 linux内核 I2C驱动说明】。

默认情况下，I2C和SPI设备被拉入了“黑名单”，换句话说在树莓派初始化时SPI和I2C设备并没有载入内核。在使用I2C设备之前需要载入SPI和I2C设备，具体参开请参考博文【树莓派I2C和SPI设备配置】

3.简单测试代码

#include <stdio.h>
#include <wiringPi.h>
#include <mcp23017.h>

// 扩展MCP23017 起始PIN地址
// MCP23017占用 100-115
#define EXTEND_BASE 100

int main (void)
{
    // wiringPi初始化
    wiringPiSetup( );

    // mcp23017初始化，此时MCP23017的I2C地址为0x20
    mcp23017Setup( EXTEND_BAS E, 0x20 );

    int i;
    for ( i = 0 ; i < 16 ; i++ )
    {
        pinMode( EXTEND_BASE + i, OUTPUT );
    }

    for (;;)
    {
        for( i = 0 ; i < 16; i++)
        {
            digitalWrite ( EXTEND_BASE + i, HIGH);
            delay (500);
            digitalWrite ( EXTEND_BASE + i, LOW);
            delay (500);
        }
    }
    return 0 ;
}

4.代码详解

4.1 wiringPiSetup

【见另一篇博文】

4.2 mcp23017Setup

int mcp23017Setup (const int pinBase, const int i2cAddress)
{
    int fd ;
    struct wiringPiNodeStruct *node ;
    // 初始化I2C设备
    if ((fd = wiringPiI2CSetup (i2cAddress)) < 0)
    return fd ;

    // 附加操作，设置MCP23017设备 I2C操作地址不自动递增
    wiringPiI2CWriteReg8 (fd, MCP23x17_IOCON, IOCON_INIT) ;

    // MCP23017加入链表
    node = wiringPiNewNode (pinBase, 16) ;

    // 赋值相应的操作函数 my开头的函数均位于mcp23017.c文件中
    node->fd = fd ;
    node->pinMode = myPinMode ;
    node->pullUpDnControl = myPullUpDnControl ;
    node->digitalRead = myDigitalRead ;
    node->digitalWrite = myDigitalWrite ;
    node->data2 = wiringPiI2CReadReg8 (fd, MCP23x17_OLATA) ;
    node->data3 = wiringPiI2CReadReg8 (fd, MCP23x17_OLATB) ;
    return 0 ;
}

mcp23017Setup是一个较为复杂的函数，主要实现三部分功能—— 第一，初始化树莓派I2C设备，通过打开 /dev/i2c-1实现（相对于树莓派2版本），通过open可返回一个 文件fd （可理解为设备的标记或编号，就是一个数字，好比你的身份证号）； 第二，加入新节点，wiringPi通过一个链表维护所有的pin，在树莓派中pin是一个比较有趣的概念，例如一个MCP23017具有16个输入或输出PIN，这使得wiringPi增加额外的16个PIN，该16个PIN起始地址可以设定，但必须大于64，16个PIN的地址连续； 第三，增加控制函数，例如digitalRead，digitalWrite和pullUpDnControl等。

4.2.1 I2C初始化 wiringPiI2CSetup

初始化的最终目标为 fd = open (device, O_RDWR)和 ioctl (fd, I2C_SLAVE, devId)

【调用关系】【wiringPiI2CSetup】 --> 【wiringPiI2CSetupInterface】

【wiringPiI2CSetupInterface】 --> 【 fd = open (device, O_RDWR)】

--> 【 ioctl (fd, I2C_SLAVE, devId) 】

4.2.2 加入新节点 wiringPiNewNode

wiringPi的外部设备有一个链表构成，相应的数字量读写和模拟量读写均根据该链表完成。该链表是wiringPi的"核心"，链表结构体见以下代码。在该 结构体中记录了节点编号（设备的起始编号 pinBase），以及各种操作函数【操作函数的说明请看4.2.3】。

struct wiringPiNodeStruct
{
    int pinBase ;
    int pinMax ;
    int fd ; // Node specific
    unsigned int data0 ; // ditto
    unsigned int data1 ; // ditto
    unsigned int data2 ; // ditto
    unsigned int data3 ; // ditto
    void (*pinMode) (struct wiringPiNodeStruct *node, int pin, int mode) ;
    void (*pullUpDnControl) (struct wiringPiNodeStruct *node, int pin, int mode) ;
    int (*digitalRead) (struct wiringPiNodeStruct *node, int pin) ;
    void (*digitalWrite) (struct wiringPiNodeStruct *node, int pin, int value) ;
    void (*pwmWrite) (struct wiringPiNodeStruct *node, int pin, int value) ;
    int (*analogRead) (struct wiringPiNodeStruct *node, int pin) ;
    void (*analogWrite) (struct wiringPiNodeStruct *node, int pin, int value) ;
    struct wiringPiNodeStruct *next ;
} ;

wiringPiNewNode相关操作可分为3步

【1】查找MCP23017的pin是否被占用。

【2】在内存中开辟一个wiringPiNewNode。

【3】给该结构体变量设置默认值，并添加到控制链表中。

4.2.3 编写控制函数

【pinMode】IO口功能设置函数，mode参数—— INPUT为输入状态， OUTPUT为输出状态

【pullUpDnControl】IO口输入功能设置，mode参数

【digitalRead】读取IO口管脚电平状态

【digitalWrite】设置IO口电平状态

【analogRead】若该IO为模拟量输入端口，读取该端口的模拟输入

【analogWrite】若该IO为模拟量输出端口，设置该端口的模拟输出

4.3 pinMode

MCP23017的扩展pin必须大于64，在MCP23017Setup函数中注册了相应的pin，此处通过wiringPiFindNode在链表中查找MCP23017的node信息， node信息包括pin编号、设置IO方向、读取和设置IO管脚等。请注意 node->pinMode (node, pin, mode) 指向 MCP23017中的myPinMode函数，该注册工作在mcp23017Setup发生。

// 位于wiringPi.c
void pinMode (int pin, int mode)
{
    int fSel, shift, alt ;
    struct wiringPiNodeStruct *node = wiringPiNodes ;

    // PIN编号小于64，内部设备
    if ((pin & PI_GPIO_MASK) == 0)
    {
       // 代码省略
    }
    else
    {
        // 查找是否存在该设备
        if ((node = wiringPiFindNode (pin)) != NULL)
        node->pinMode (node, pin, mode) ;
        return ;
    }
}
// 位于mcp23017.c
static void myPinMode (struct wiringPiNodeStruct *node, int pin, int mode)
{
    int mask, old, reg ;
    pin -= node->pinBase ;
    // 操作GPA 或 GPB
    if (pin < 8)
    reg = MCP23x17_IODIRA ;
    else
    {
        reg = MCP23x17_IODIRB ;
        pin &= 0x07 ;
    }

    // 获得IODIRx原始值
    mask = 1 << pin ;
    old = wiringPiI2CReadReg8 (node->fd, reg) ;
    // 设置新值
    if (mode == OUTPUT)
    old &= (~mask) ;
    else
    old |= mask ;
    wiringPiI2CWriteReg8 (node->fd, reg, old) ;
}

4.4 digitalWrite

digitalWrite函数和pinMode函数操作思路相同，先检测该pin位于板载区域还是扩展区域，如果是扩展区域该pin是否有效，如果有效则调用digitalRead函数。

// 位于wiringPi.c
int digitalWrite (int pin)
{
    char c ;
    struct wiringPiNodeStruct *node = wiringPiNodes ;
    // PIN编号小于64，内部设备
    if ((pin & PI_GPIO_MASK) == 0)
    {
       // 代码省略
    }
    else
    {
        // 查找是否存在该设备
        if ((node = wiringPiFindNode (pin)) == NULL)
        return LOW ;
        return node->digitalWrite (node, pin) ;
    }
}
// 位于mcp23017.c
static void myDigitalWrite (struct wiringPiNodeStruct *node, int pin, int value)
{
    int bit, old ;

    pin -= node->pinBase ;
    bit = 1 << (pin & 7) ;

    // 操作GPA
    if (pin < 8)
    {
        old = node->data2 ;

        if (value == LOW)
        old &= (~bit) ;
        else
        old |= bit ;

        wiringPiI2CWriteReg8 (node->fd, MCP23x17_GPIOA, old) ;
        node->data2 = old ;
    }
    // 操作GPB
    else
    {
        old = node->data3 ;

        if (value == LOW)
        old &= (~bit) ;
        else
        old |= bit ;

        wiringPiI2CWriteReg8 (node->fd, MCP23x17_GPIOB, old) ;
        node->data3 = old ;
    }
}

4.6 wiringPiI2CReadReg8 和 wiringPiI2CWriteReg8

这两个函数涉及到linux驱动方面的内容，均通过ioctl (fd, I2C_SMBUS, &args)实现，具体请看以下代码，更多底层的内容请参考【 linux内核 I2C驱动说明】

struct i2c_smbus_ioctl_data
{
    char read_write ;
    uint8_t command ;
    int size ;
    union i2c_smbus_data *data ;
} ;
static inline int i2c_smbus_access (int fd, char rw, uint8_t command, int size, union i2c_smbus_data *data)
{
    struct i2c_smbus_ioctl_data args ;
    args.read_write = rw ;
    args.command = command ;
    args.size = size ;
    args.data = data ;
    return ioctl (fd, I2C_SMBUS, &args) ;
}
int wiringPiI2CReadReg8 (int fd, int reg)
{
    union i2c_smbus_data data;
    if (i2c_smbus_access (fd, I2C_SMBUS_READ, reg, I2C_SMBUS_BYTE_DATA, &data))
    return -1 ;
    else
    return data.byte & 0xFF ;
}
int wiringPiI2CWriteReg8 (int fd, int reg, int value)
{
    union i2c_smbus_data data ;
    data.byte = value ;
    return i2c_smbus_access (fd, I2C_SMBUS_WRITE, reg, I2C_SMBUS_BYTE_DATA, &data) ;
}

5.总结与提高

wiringPi提供了一个很好的封装，但是也是一把双刃剑。对于初学而言可以很好的利用树莓派实现应用，绕开linux驱动方面的知识，但是慢慢熟悉之后还是要补充linux驱动方面的内容个，使用open、wirte和ioctl实现I2C设备的控制。

国外有很多博文指出，BCM2835的I2C存在问题，该问题发生在I2C Stop时序保持的时间太短导致I2C从设备无法正常体质。参考资料中的第1项包含对I2C硬件问题的讨论和解决方法，请各位参考。

6.参考资料和精彩博文

1.【修改I2C设备默认速度】【修改I2C设备默认速度】

2.【 MCP23017 C++ Example 国外】
