介绍

• 第一个实例太过简单，而且看不出什么实际效果，因此这次选了一个比较贴近中学物理的实验，弹跳球实验
• 这个实验是在观看一位老师的入门课程时想尝试的实验：MATLAB/Simulink基础入门视频教程：https://www.bilibili.com/video/av19917837/
  这位老师详细介绍了Simulink的基本用法和很多入门细节问题，很值得新人花一个小时的时间观看学习。

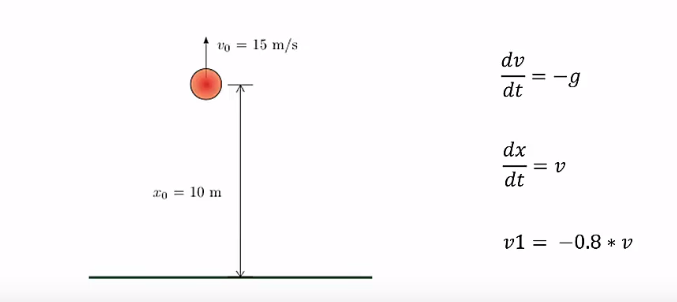

实验背景

• g是地球上的重力加速度，大约为9.8

实验过程

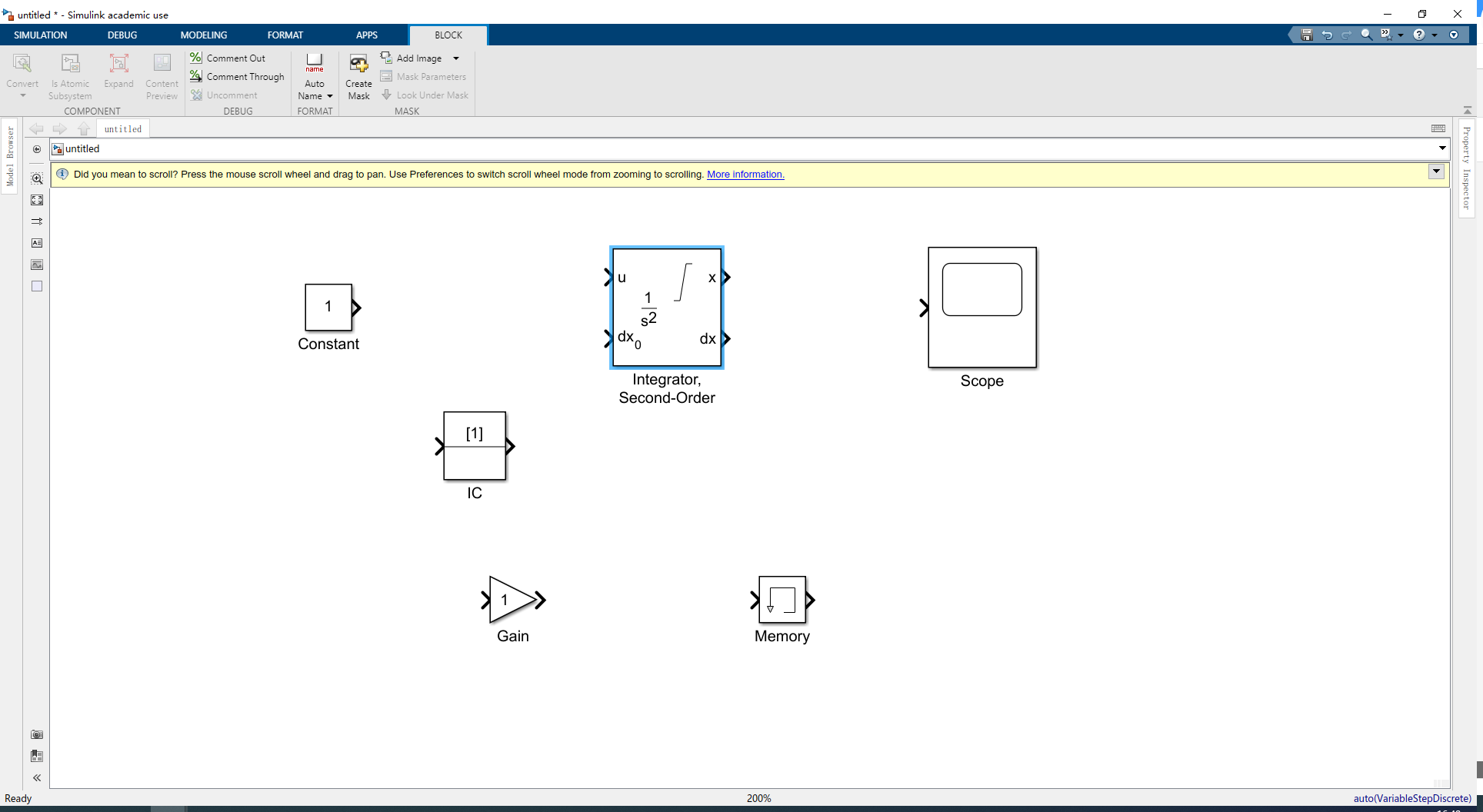

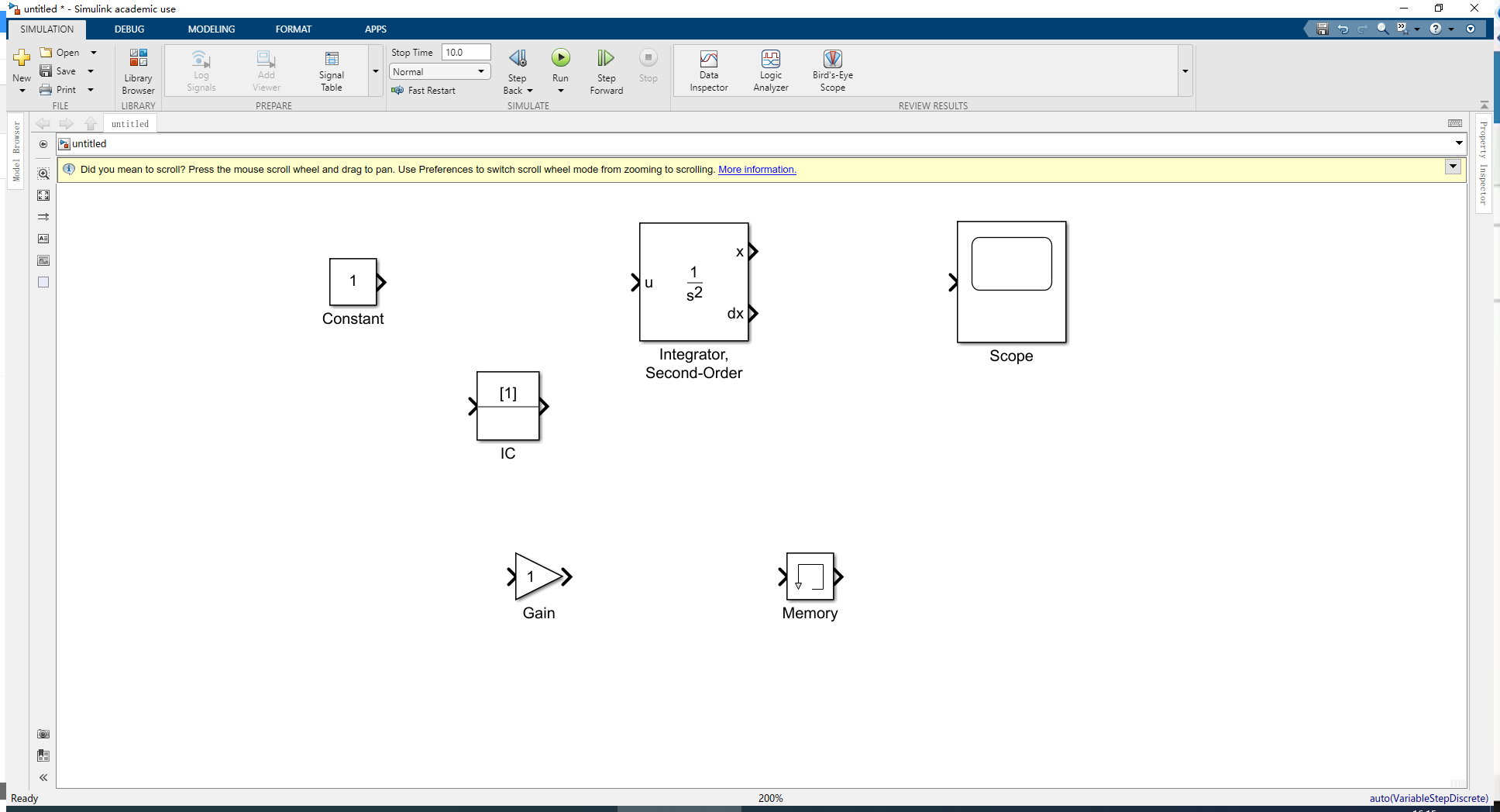

1. 拉取相应控件

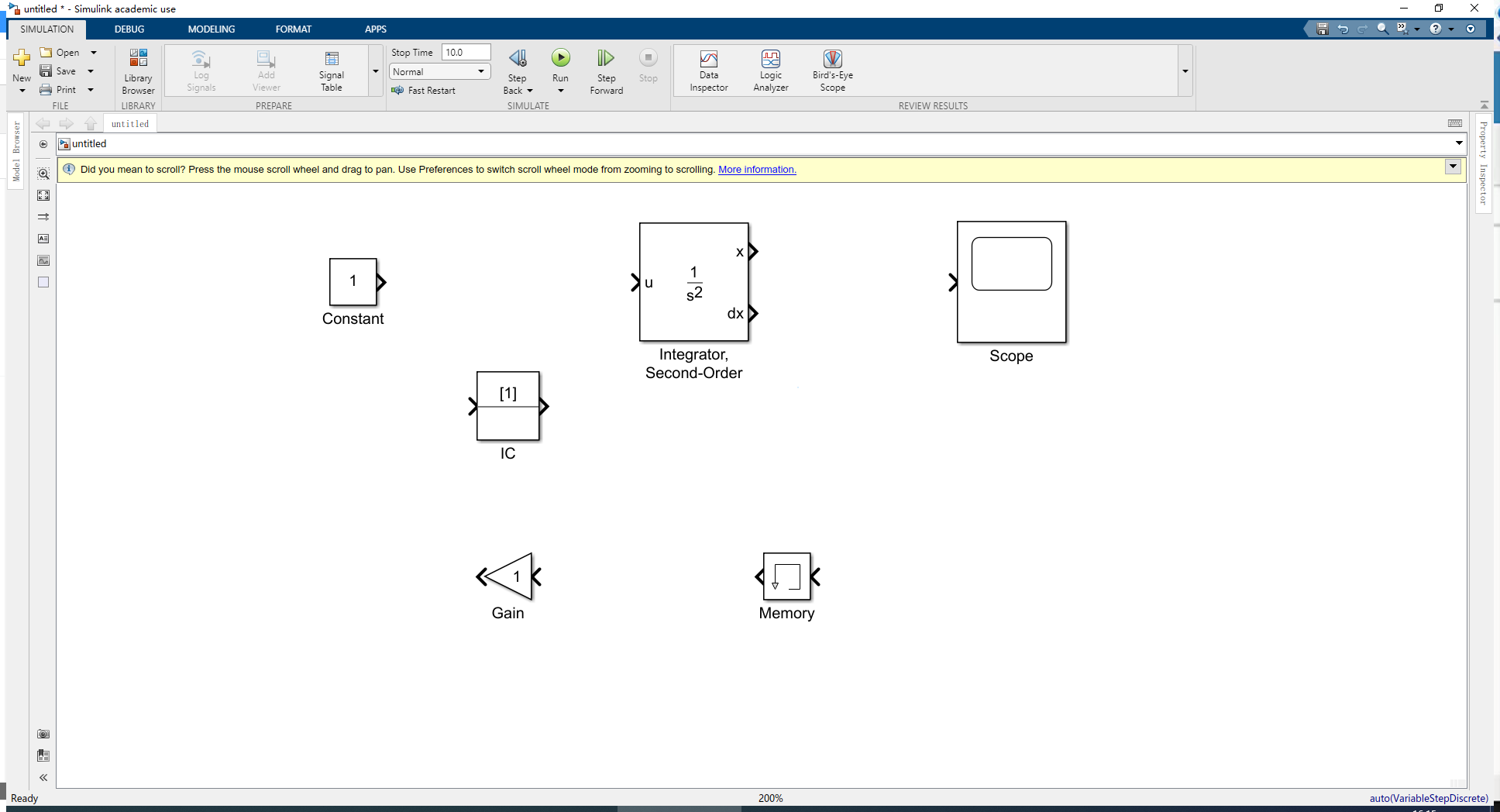

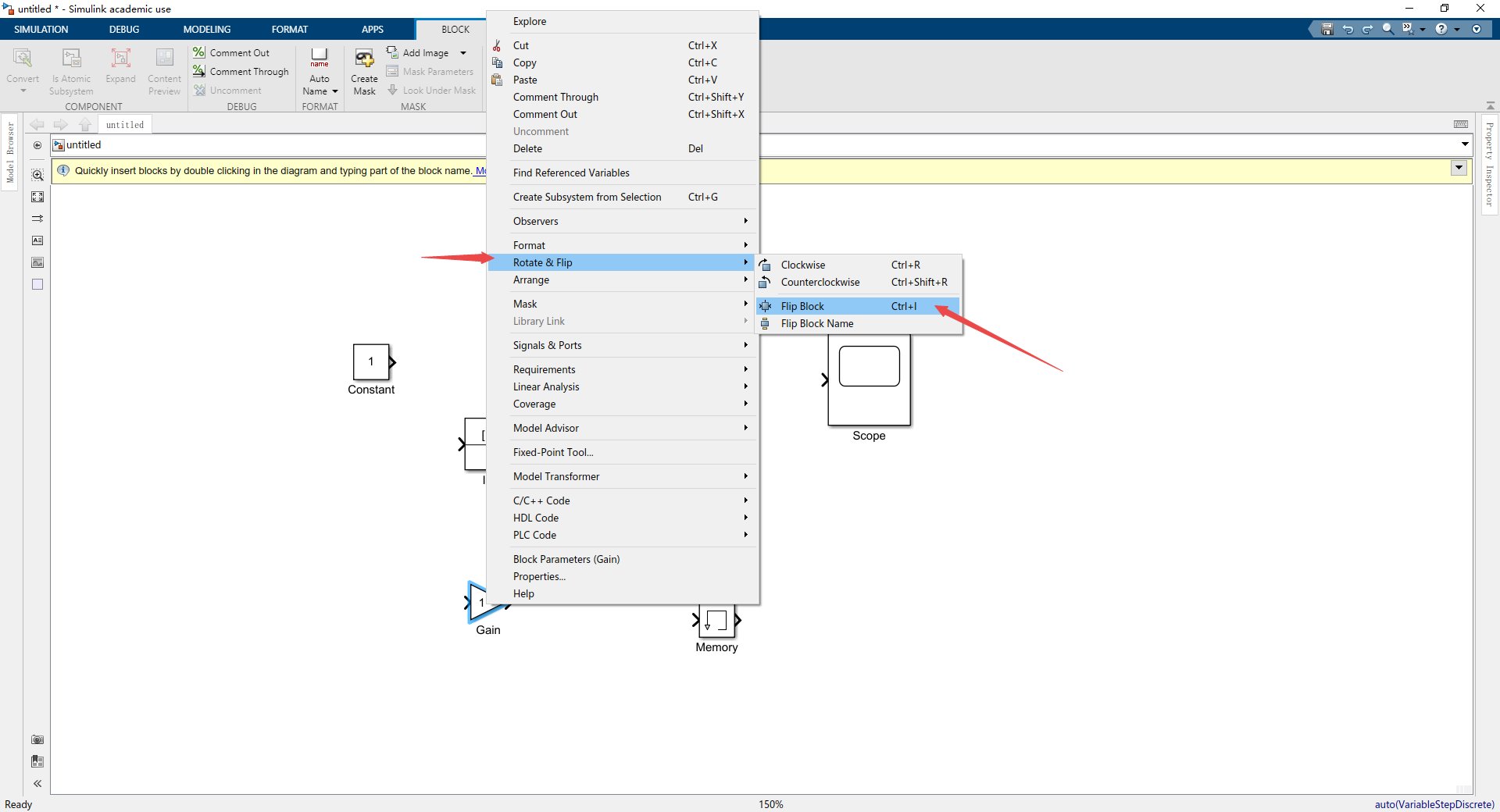

2. 调整Gain和Memory控件的方向



   对称方向调整快捷键：Ctrl+I

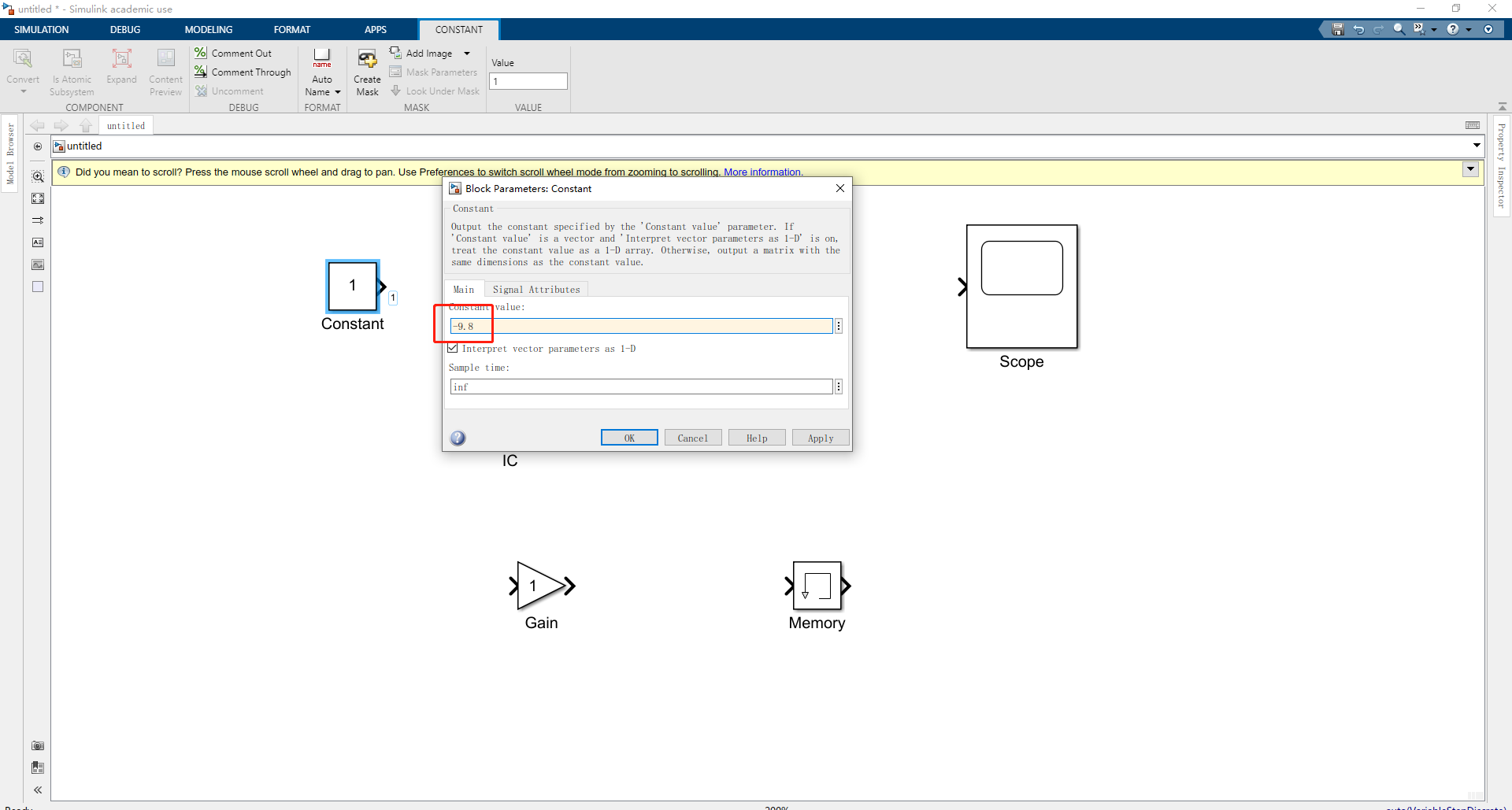

3. 调整常数控件Constant参数为-9.8，表示重力加速度

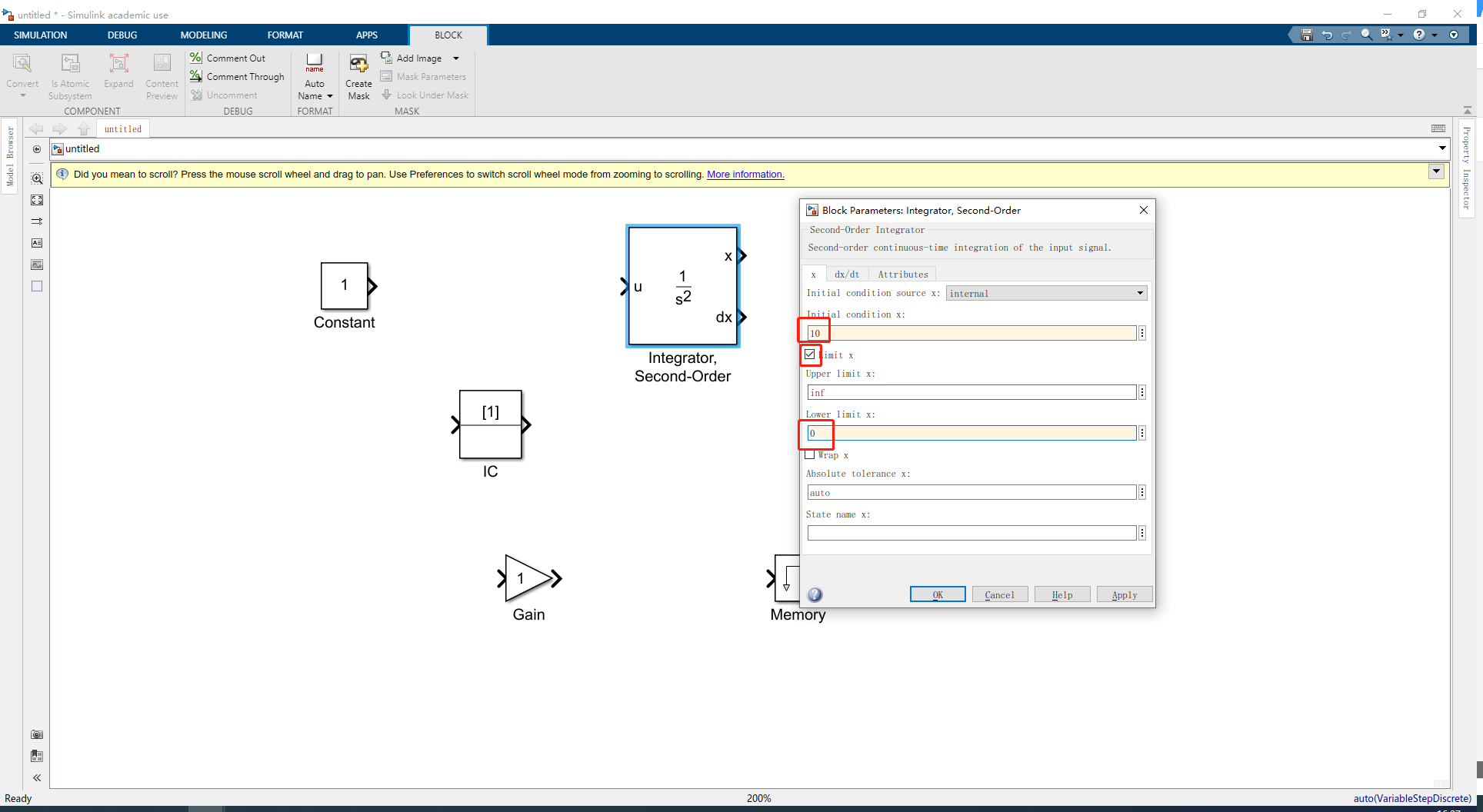

4. 调整二阶积分器控件Integrator Second-Order参数

• x表示小球的高度，初始值设置为10
• 因为在物理系统中，高度不可能小于0，所以对x的值进行限制，勾选Limit x，设置Lower limit x的值为0，表示最小为0，Upper limit x的值为inf，表示最大为无穷大

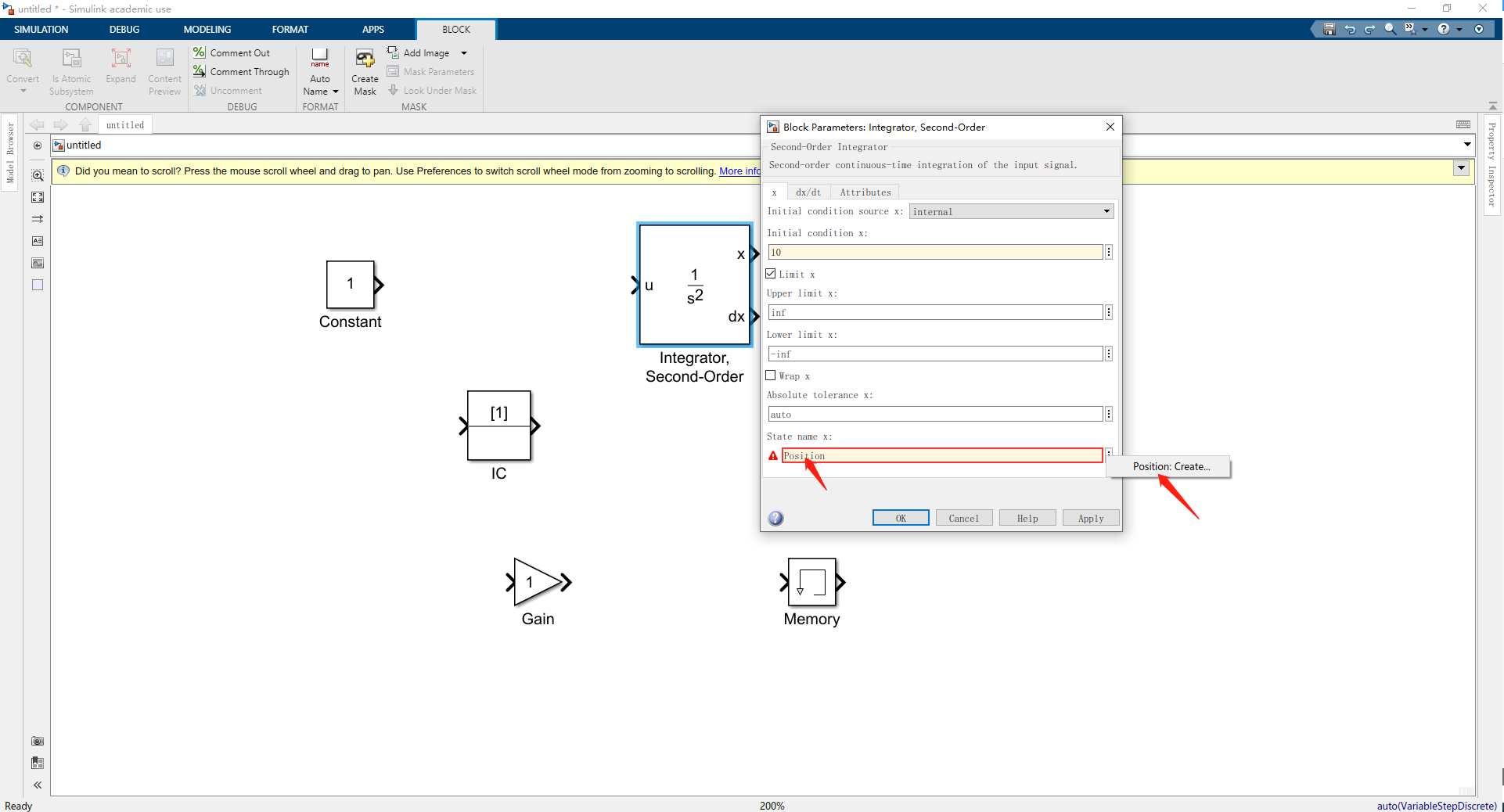

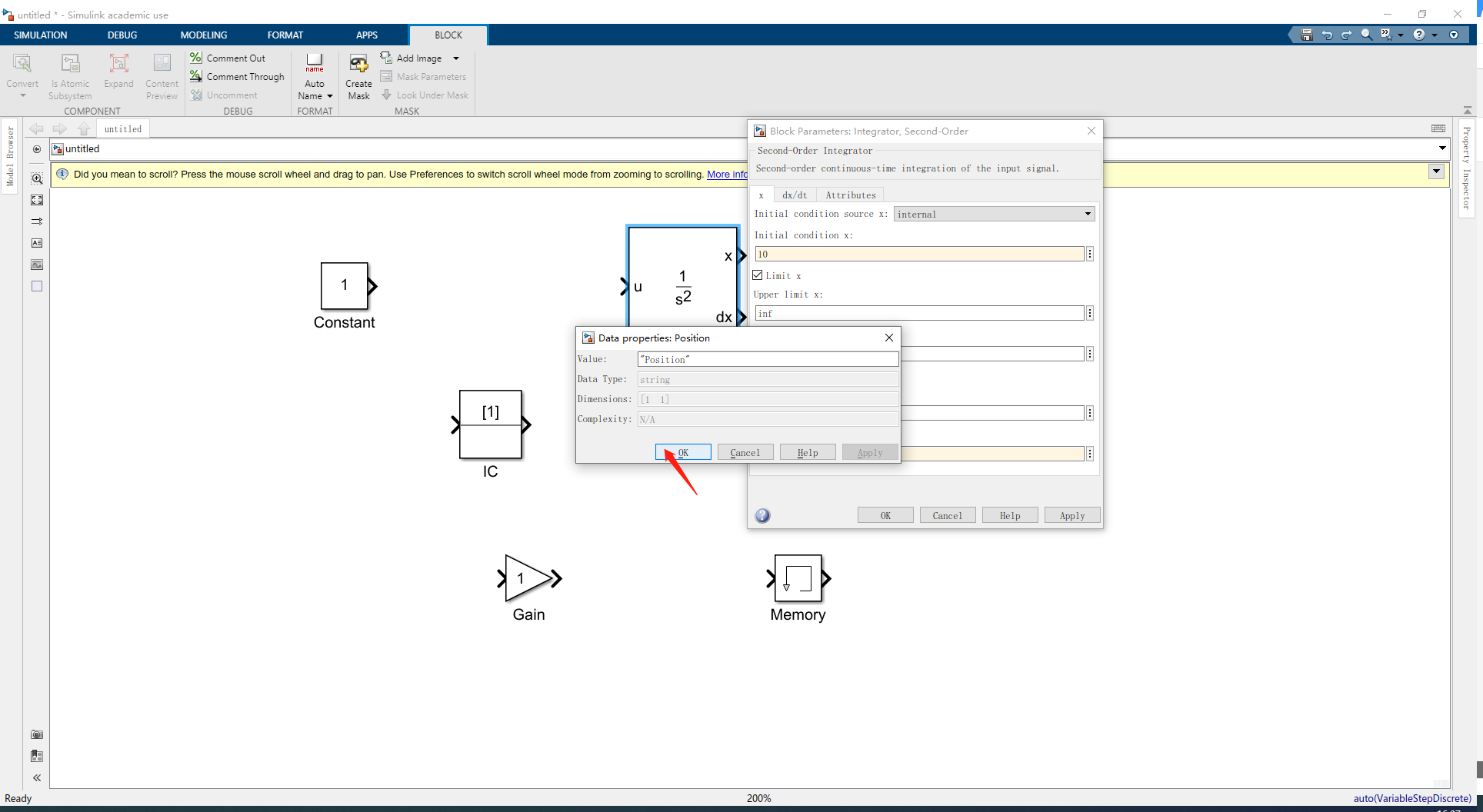

• x取名为Postion：在State name x处输入Position，会有红色警告，然后点击右侧的三个点，点击Position Create，弹出Create New Data

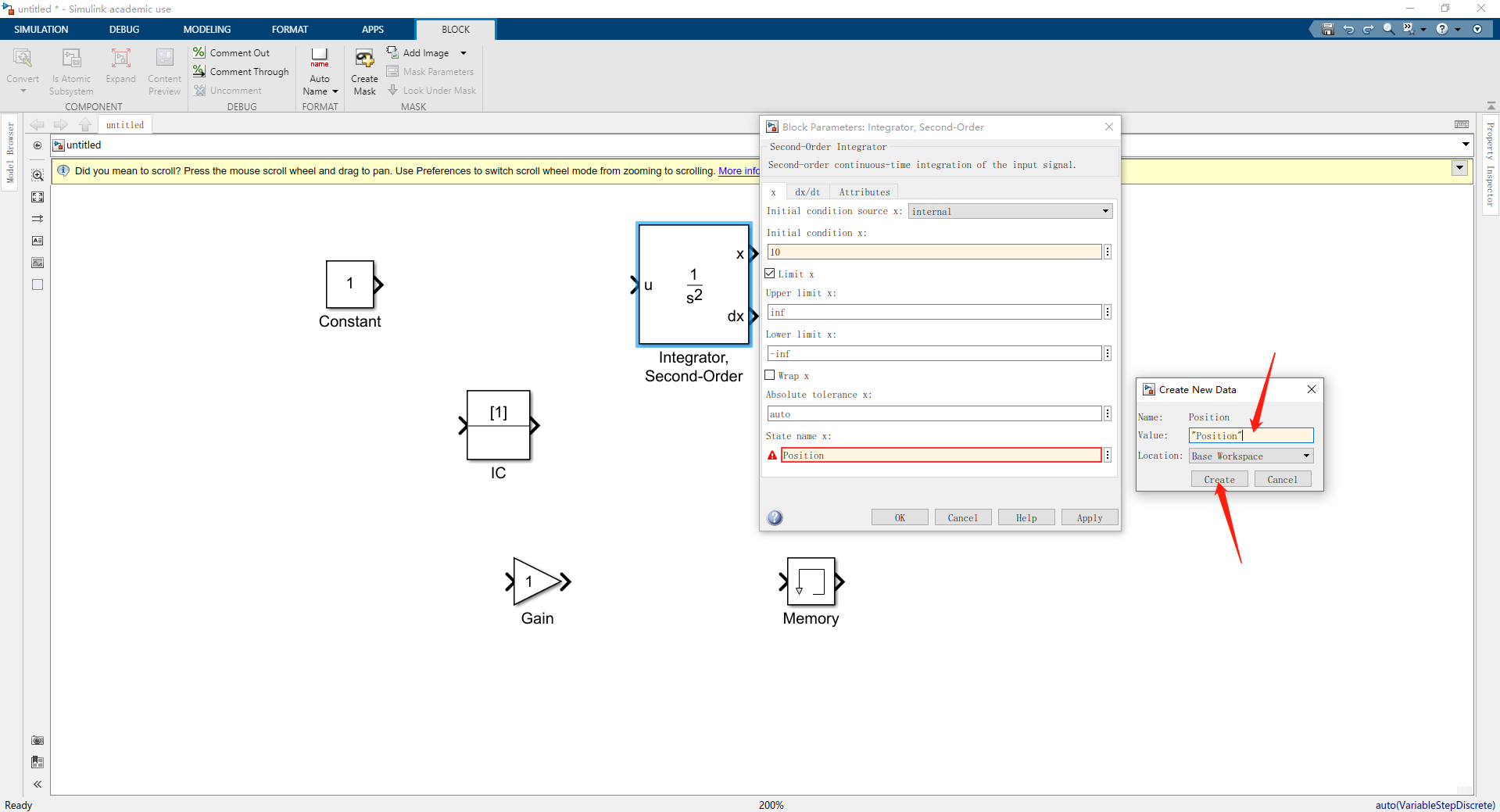

  输入带英文双引号的"Position"，点击Create
  点击OK

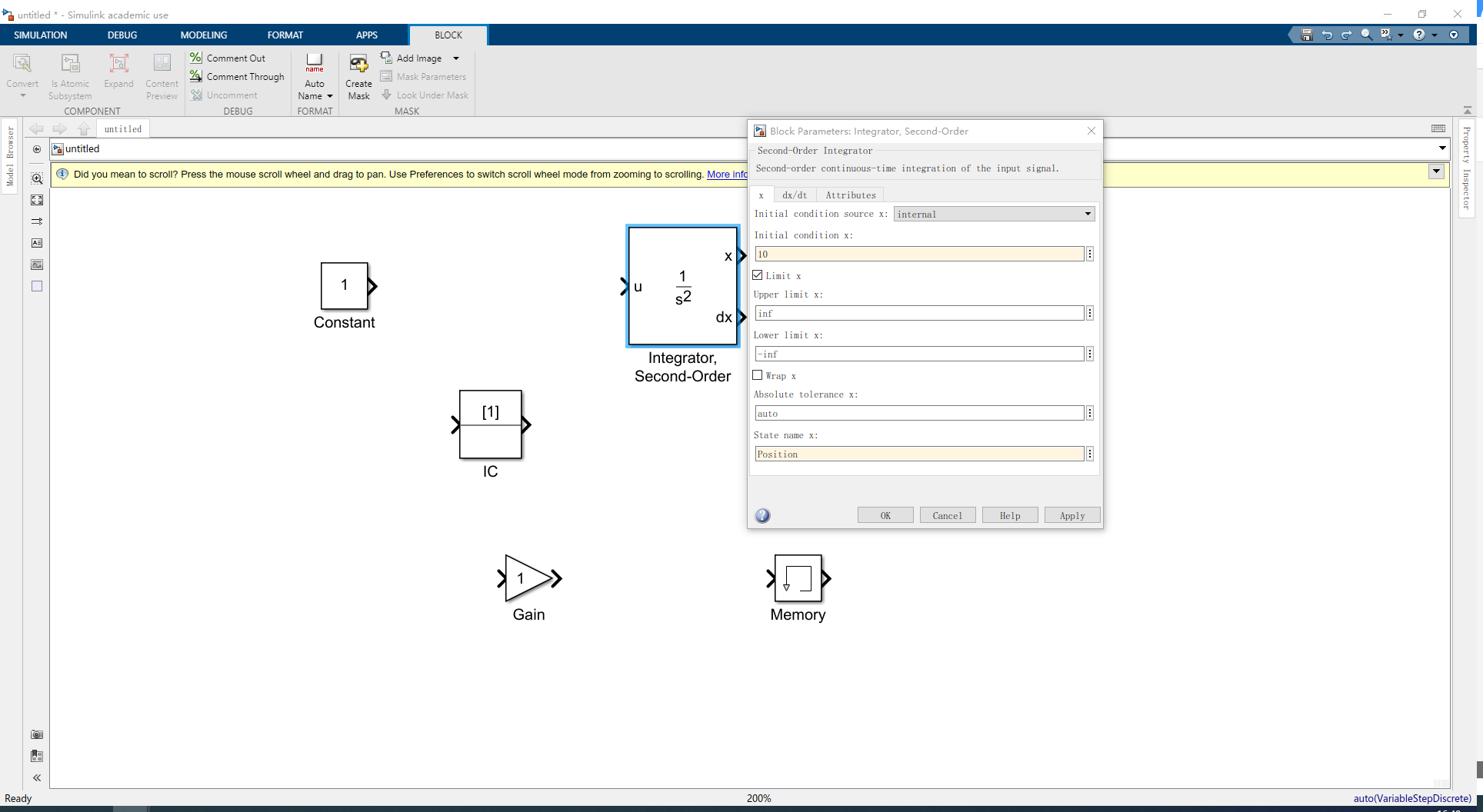

  变量x设置完成

• dx/dt表示小球的速度，我们从外部取值，设置Initial condition source dx/dt为external
• 新建一个变量Velocity，方法和x的Position一样

• 在Attribute中，勾选Reinitialize dx/dt when x reaches saturation

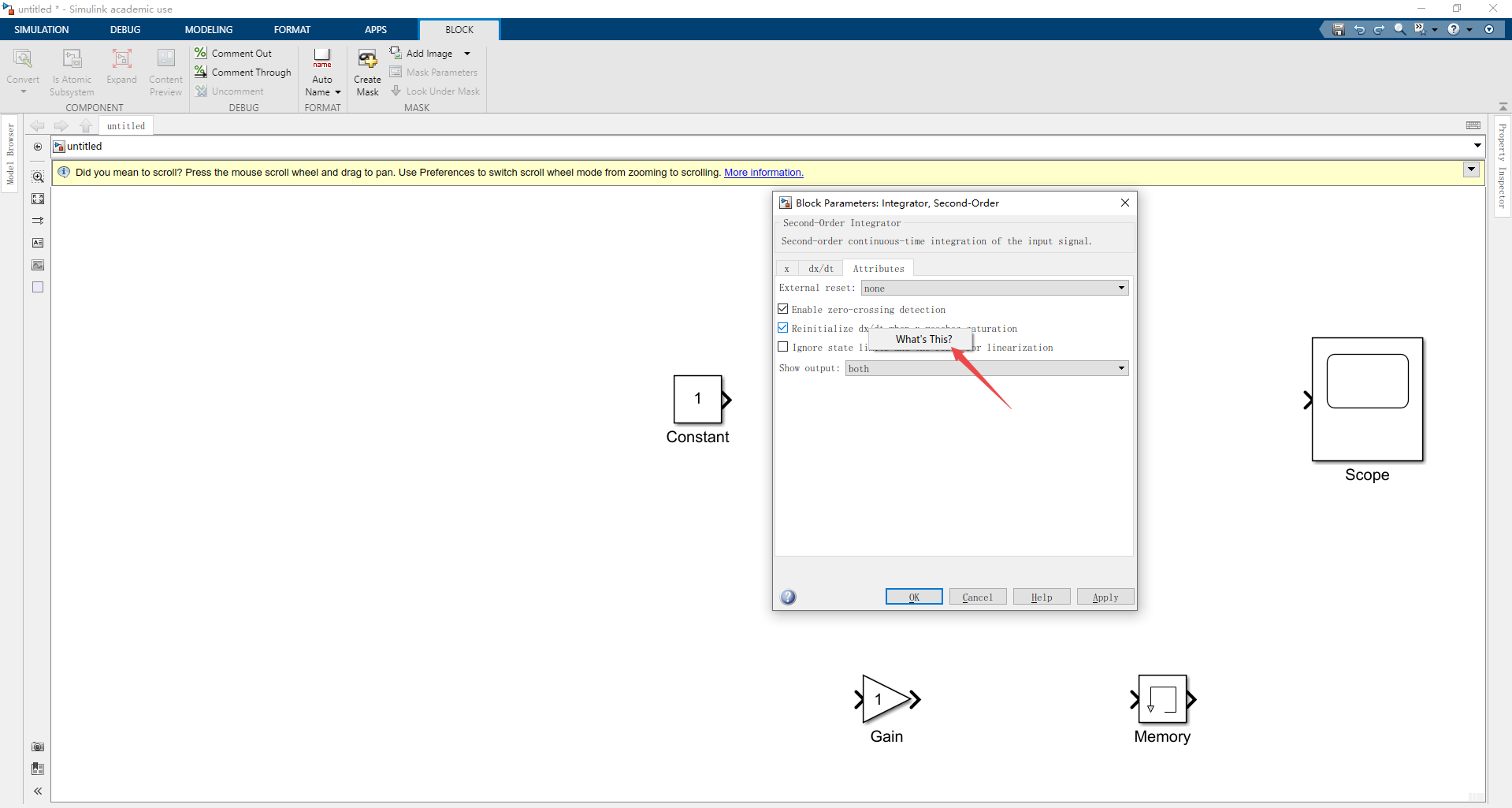

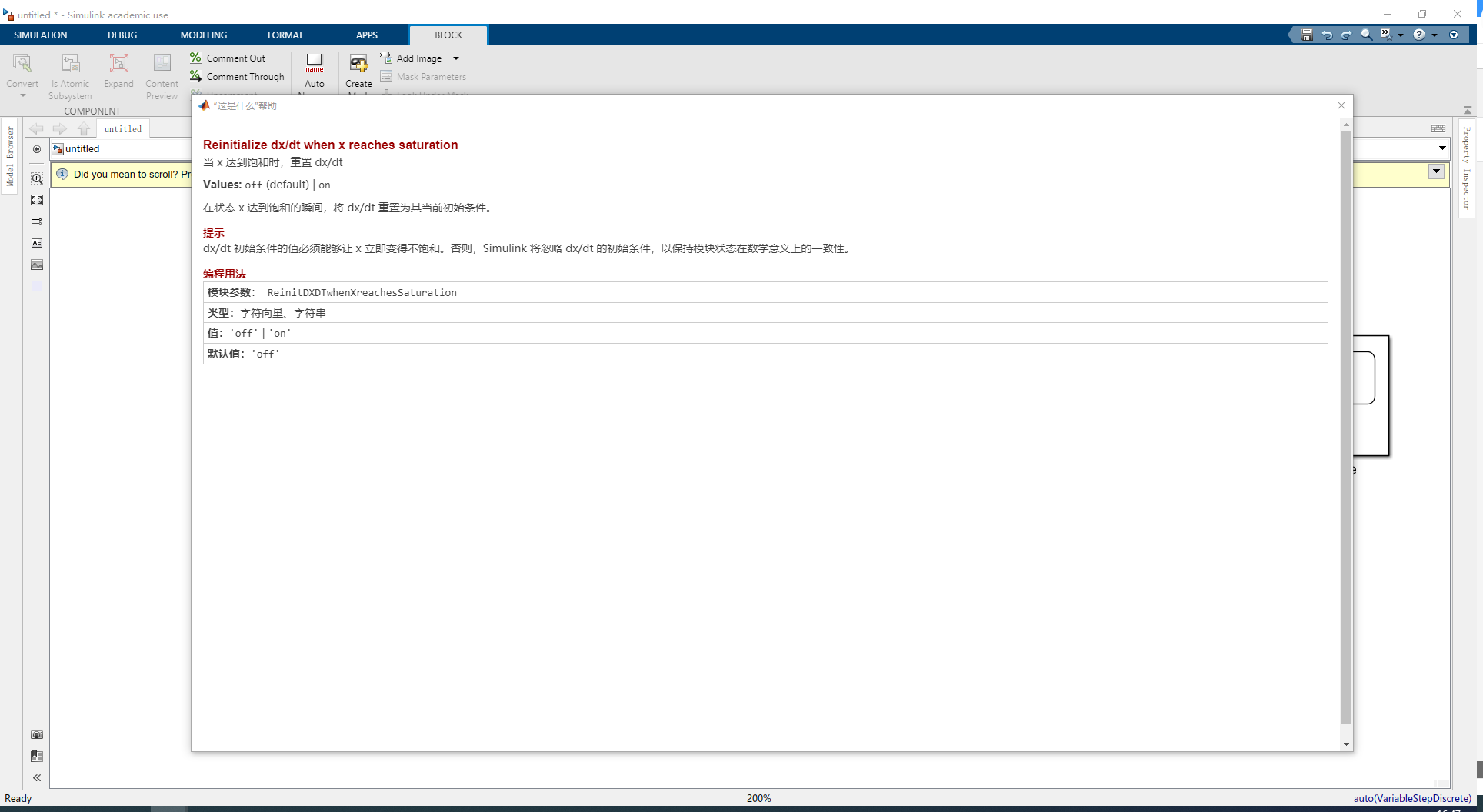

  至于这个设置的含义是什么，我们可以右键该设置，弹出what’s this，点击后会看到官方给出的解释


• 设置完成后，Integrator Second-Order的控件显示也会发生变化

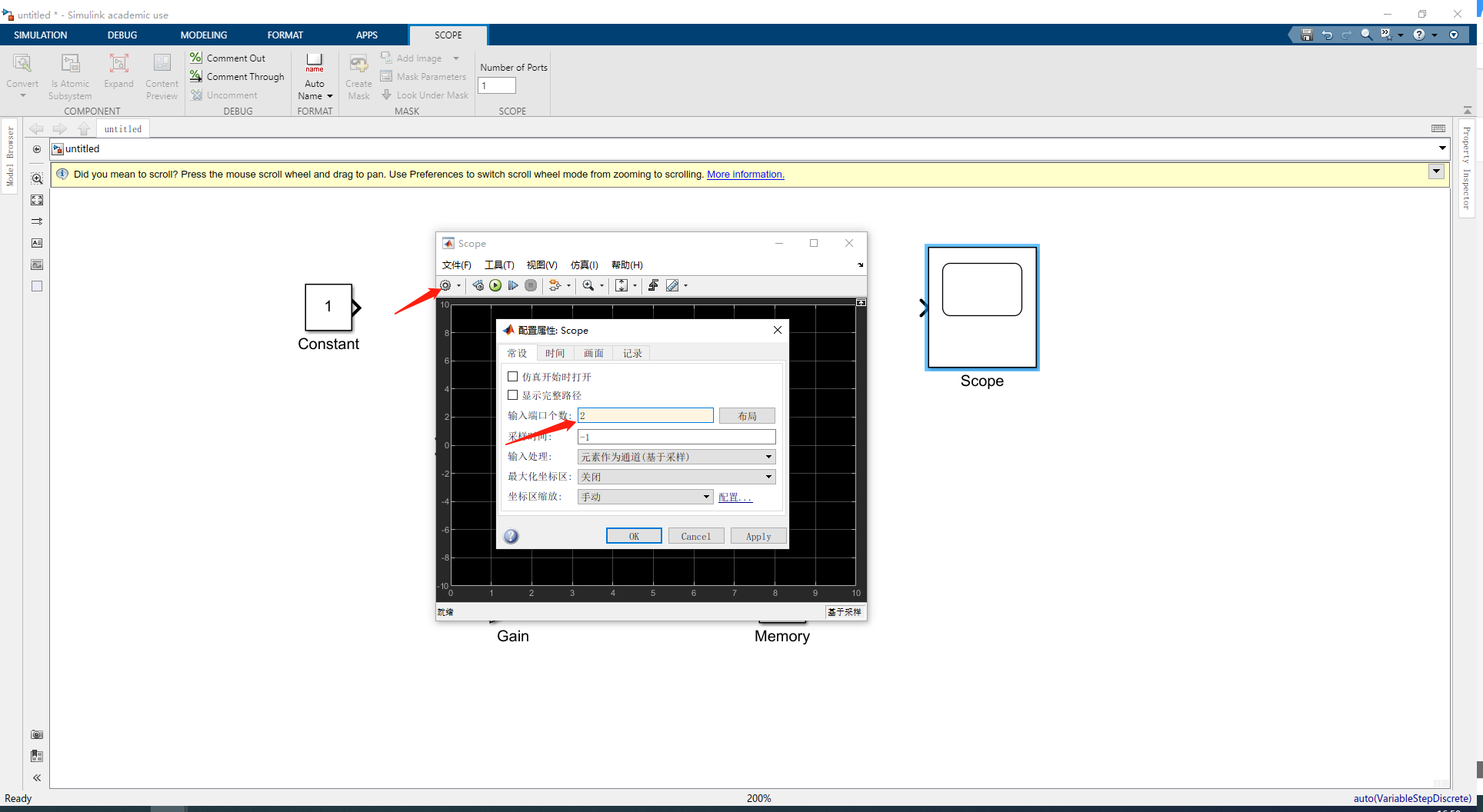

5. 设置Scope模块，点击左上角的设置符号，讲输入端口个数改为2，表示查看两个信号模块（速度和高度）

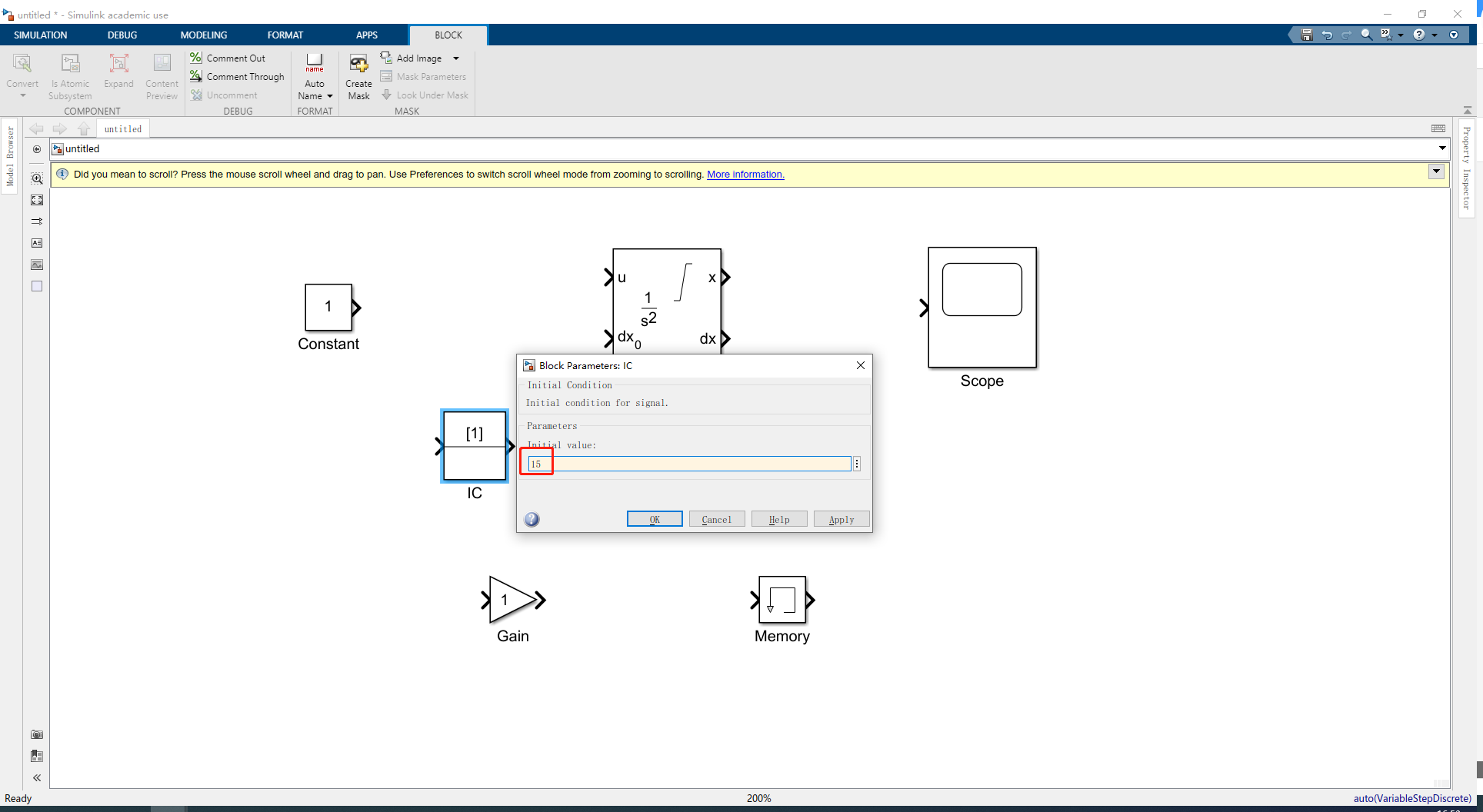

6. 设置IC模块，用于速度初始值的设置，将初始值设置为15

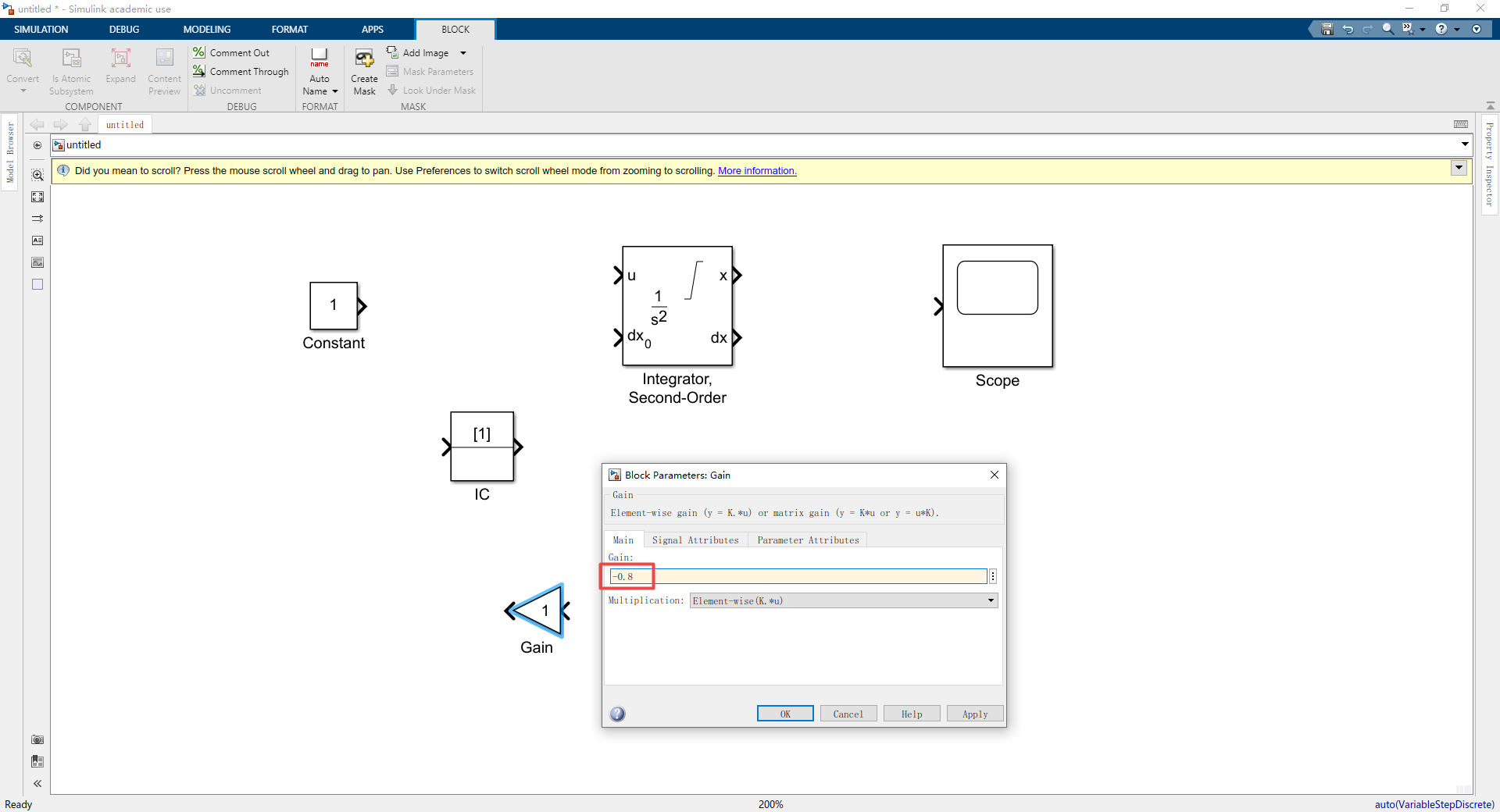

7. 设置Gain模块，用于恢复系数，设置为-0.8

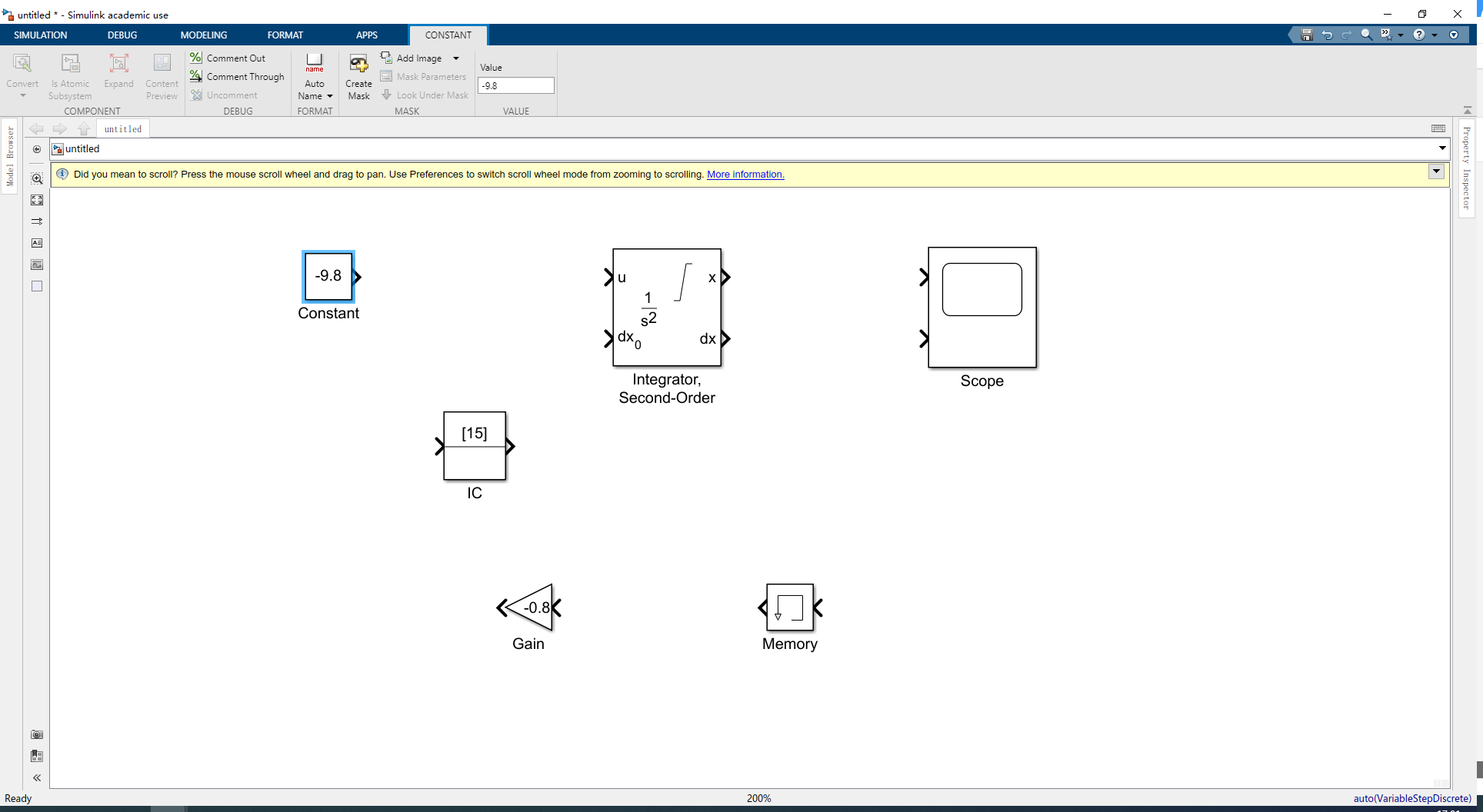

8. 还有一个Memory模块，用于避免产生代数环，无需设置。参数设置完成后，如下图所示


9. 开始连线

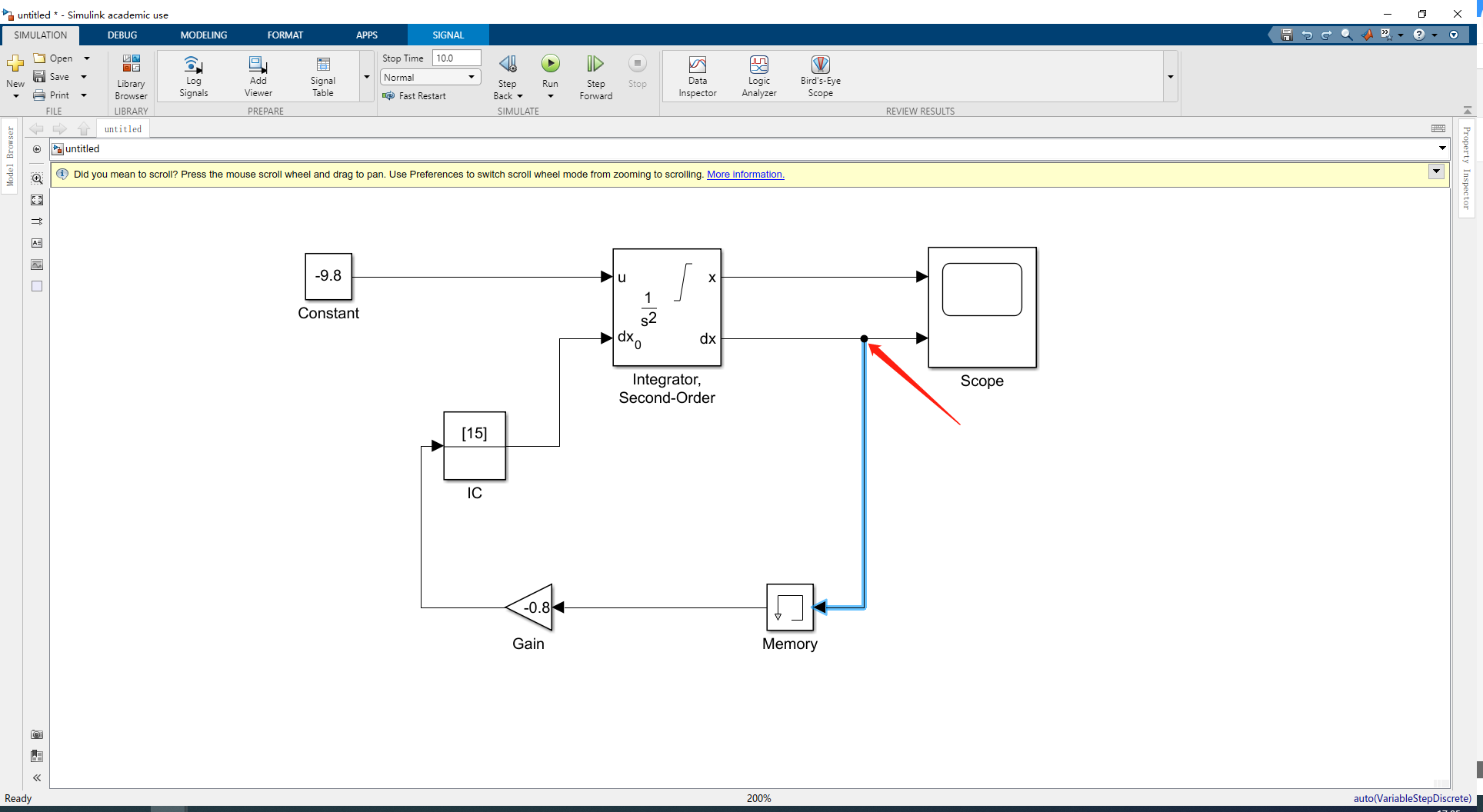

注：这条连线的方法是，在已有线段上点击鼠标右键，出现十字符号，然后连接到Memory模块右侧

10. 设置整个系统的参数

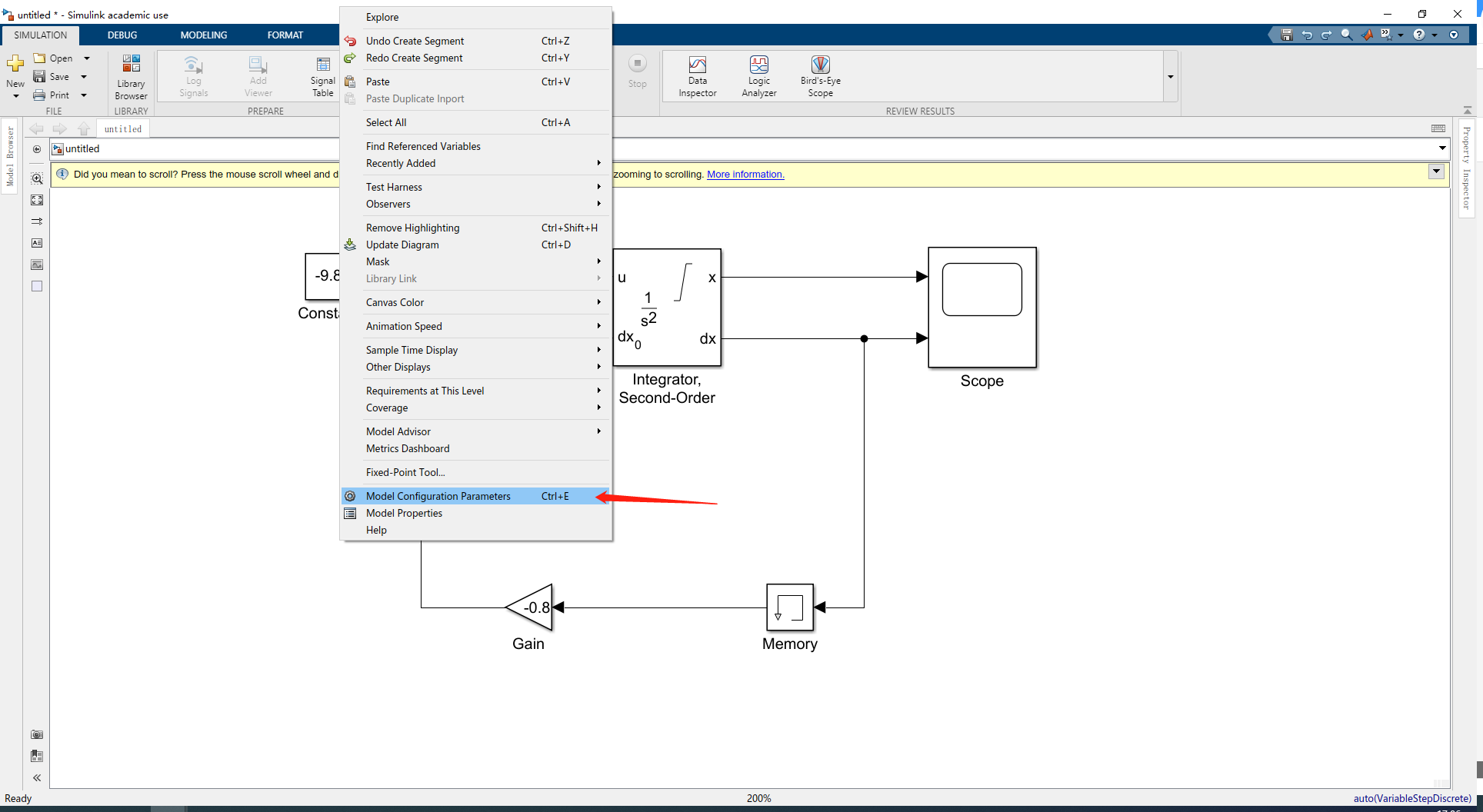

    在空白处点击鼠标右键，选择Model Configuration Parameters，打开设置面板

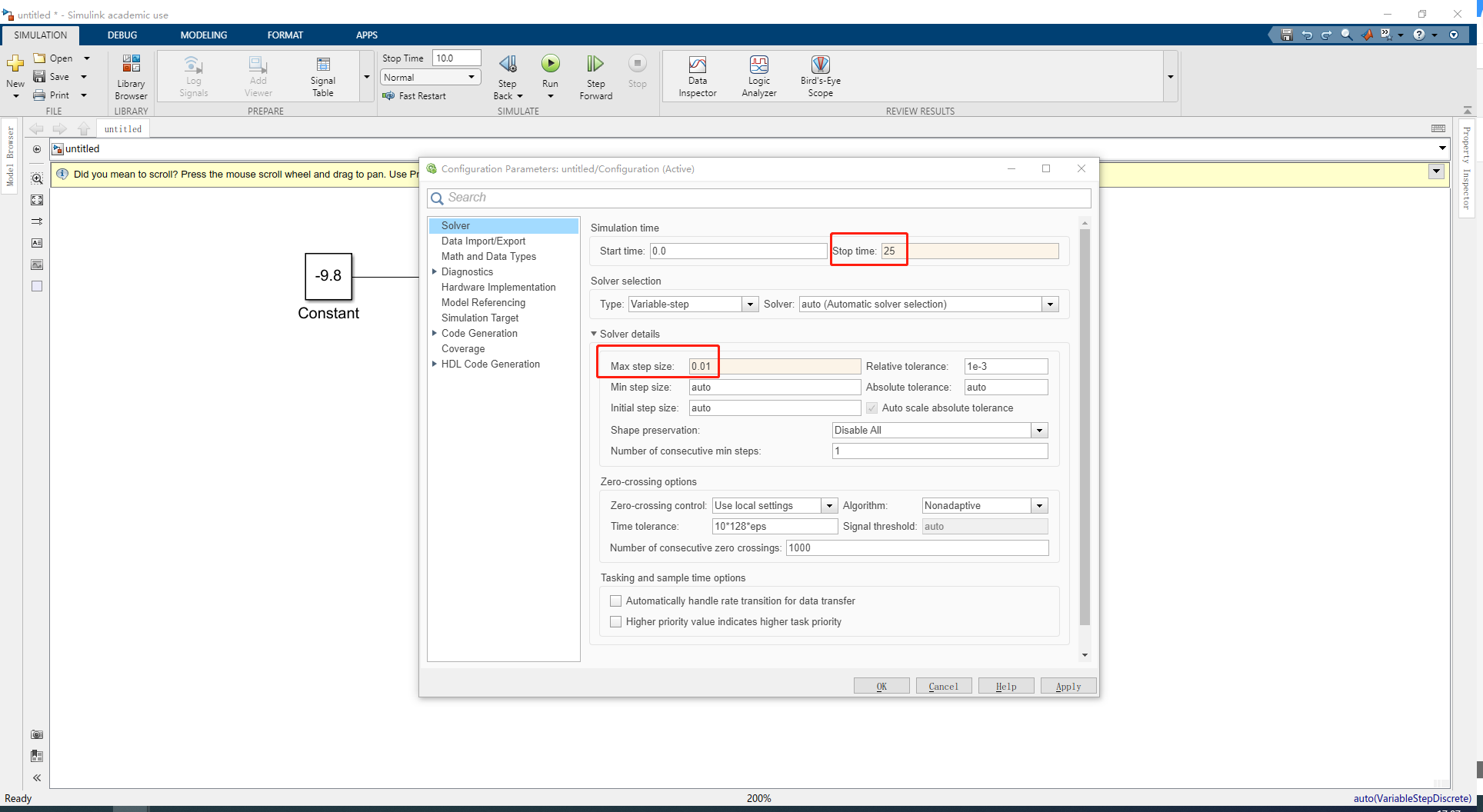

    将仿真时间设置为25秒，将最大步长设置为0.01

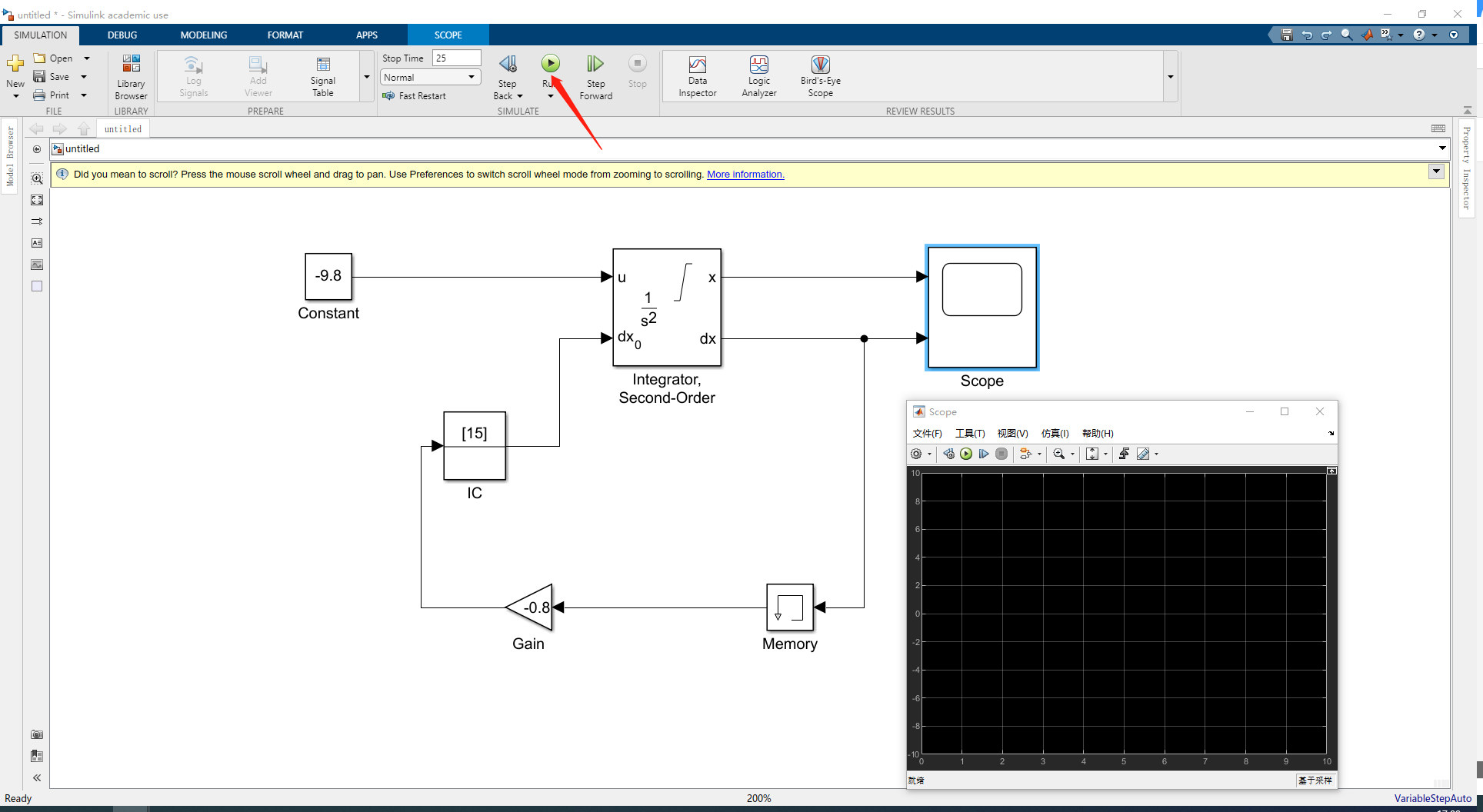

11. 一切设置完成后，双击打开Scope，点击Run，我们可以观察到小球速度和高度的变化趋势，蓝色线条是速度，黄色线条是高度

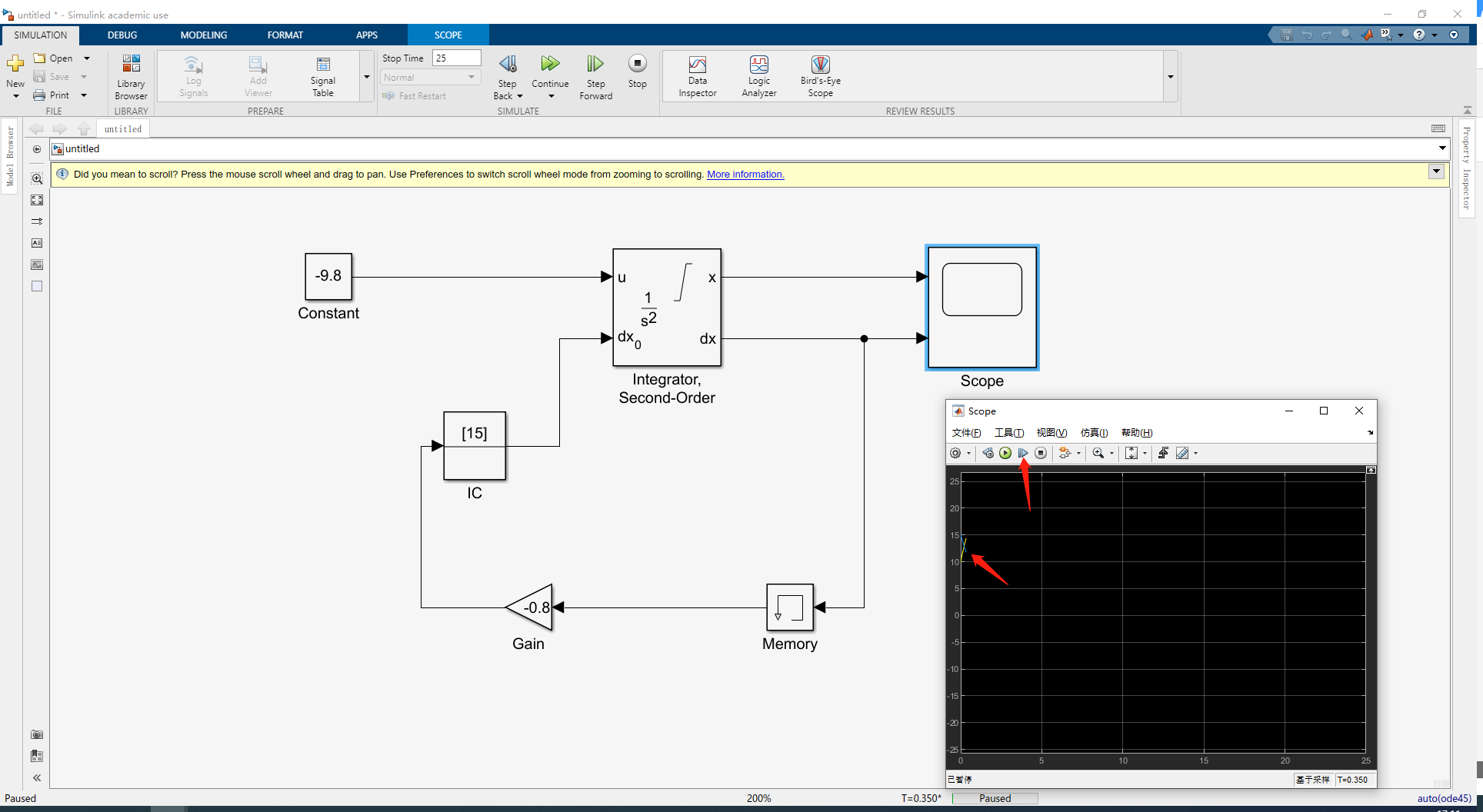

12. 我们也可以进行单步调试，每一次点击Step Forward，模型会以0.01的步长进行变化


结束

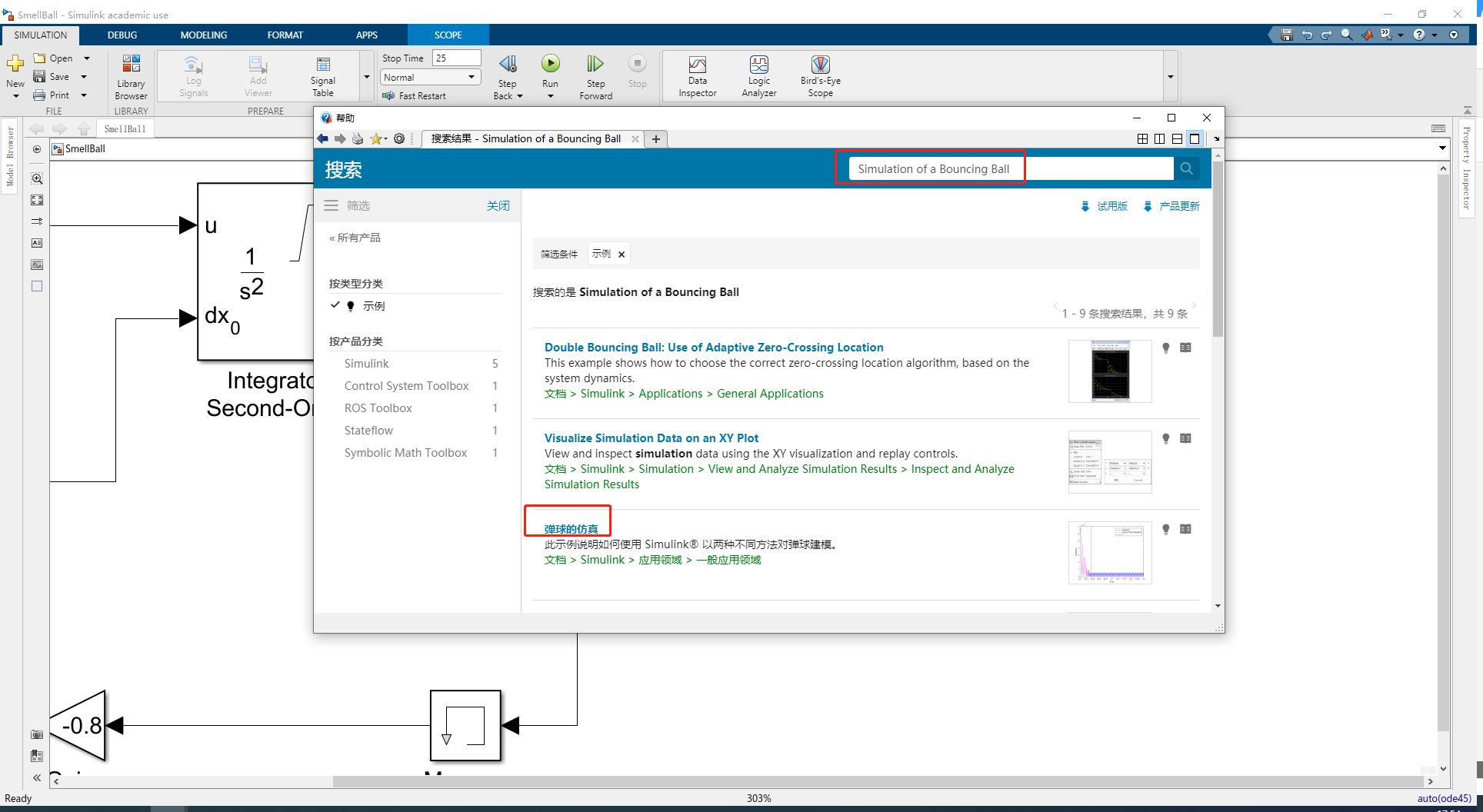

• 据视频中介绍，实验来源：Simulink帮助文档>Examples>General Applications>Simulation of a Bouncing Ball，我在帮助文档里，找到的是“弹球的仿真”，模型与视频的稍有不同，可能是我们版本不一样的问题，我用的是Matlab R2021a版本。本博文以视频中的操作为准，如果你有兴趣的话，可以去帮助文档里查看该模型。

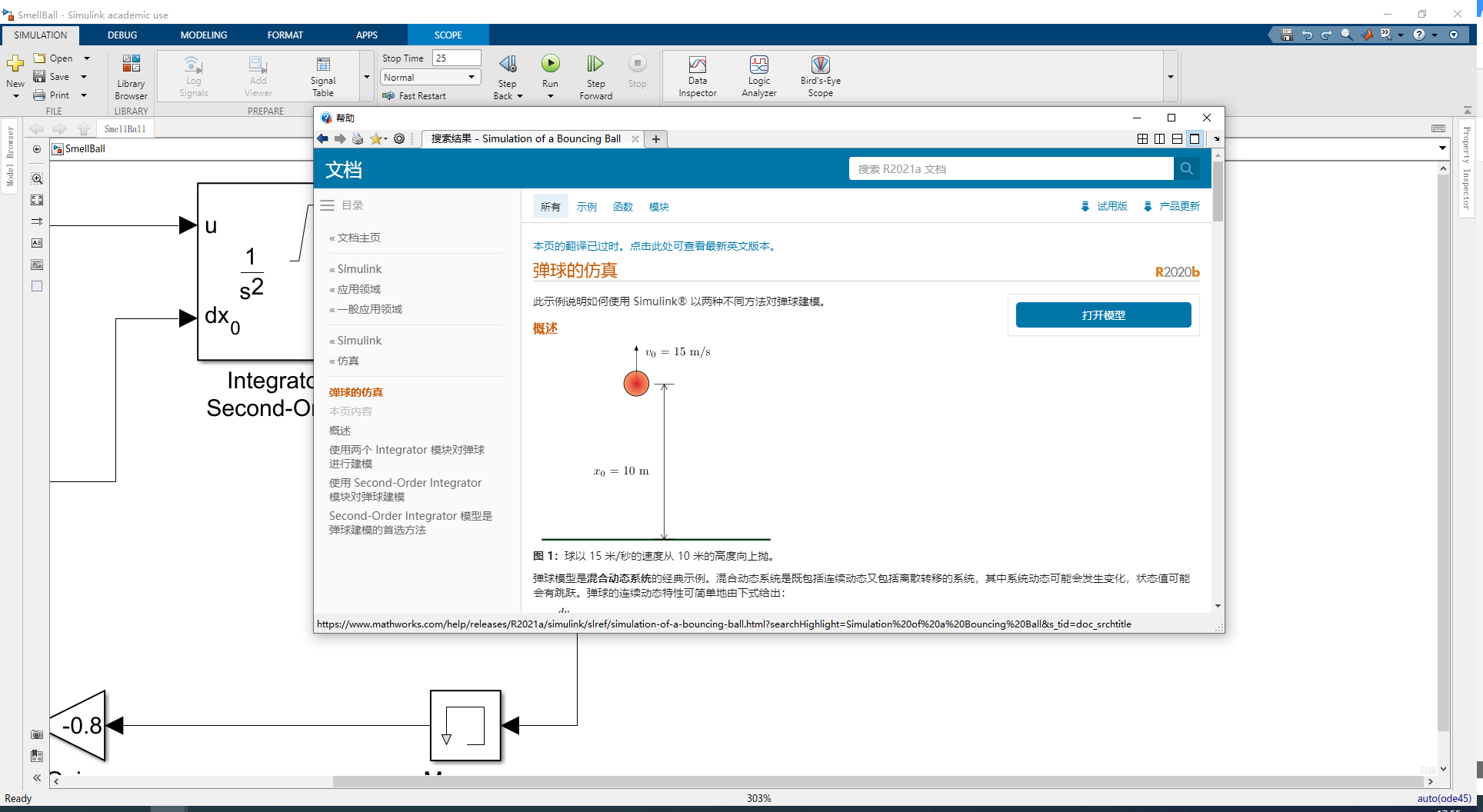

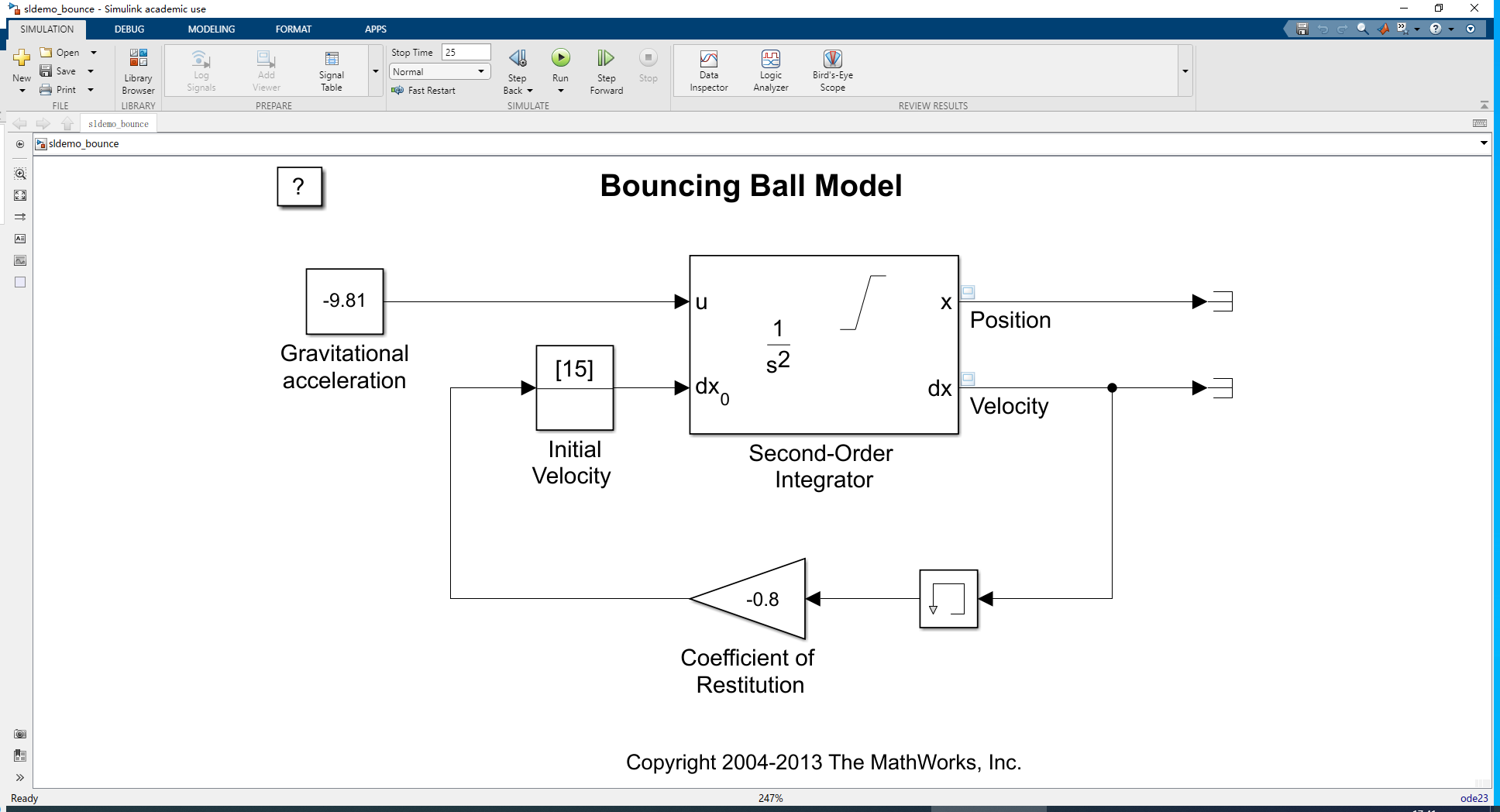

  帮助文档内“弹球的仿真”示例：

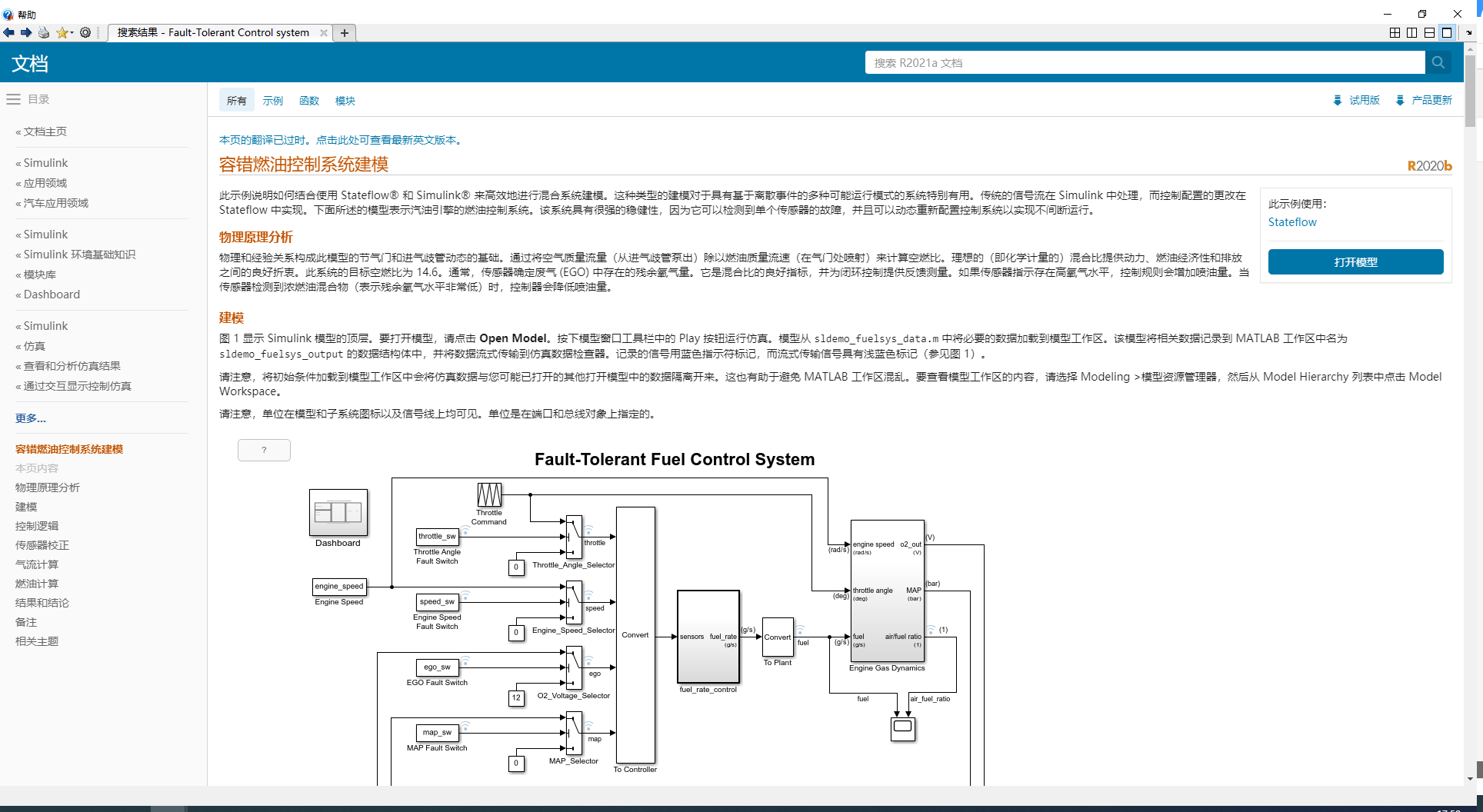

• 至此，Simulink基本的建模功能已经掌握，下一次打算尝试视频里的另一篇样例：Simulink帮助文档>Simulation>View and Analyze Simulation Results>Frequently Viewed Topics>Log Signals to the Simulation Data Inspector，我在我的帮助文档里找到的是“容错燃油控制系统建模”，看起来不是不是很有挑战呢。
