概述

一看就会，使用matlab进行含子系统的simulink仿真设计

第一步：启动Simulink

第二步：保存文件（随手保存文件是个好习惯）

第三步：系统搭建，拉模块并设置参数

第四步：子系统的搭建

第五步：设置参数

第六步：matlab调用模型进行仿真的代码：

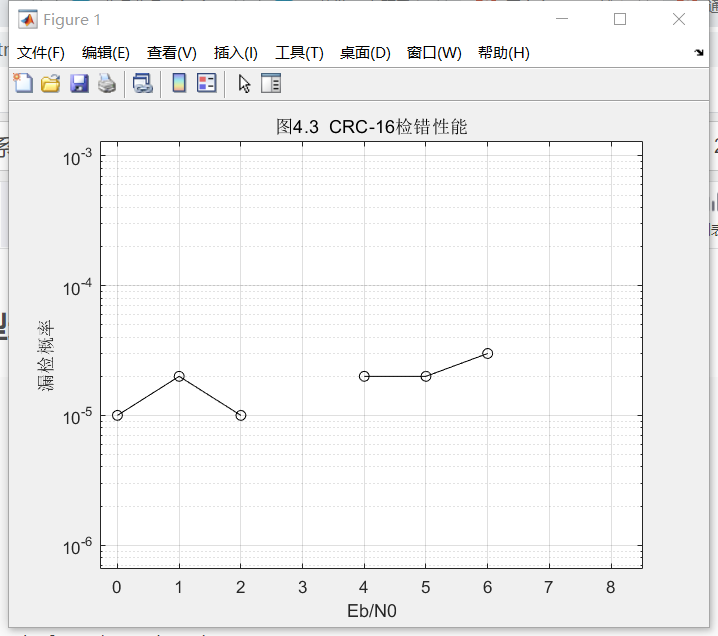

第七步：仿真结果

这篇文章是搭建一个CRC循环冗余码的检错性能仿真系统，名字有点长啊，这是我一个通信课程小作业的内容。

第一步：启动Simulink

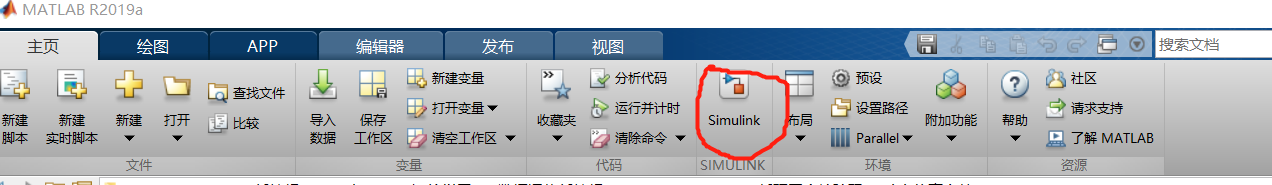

点一下圈住的那个图标；

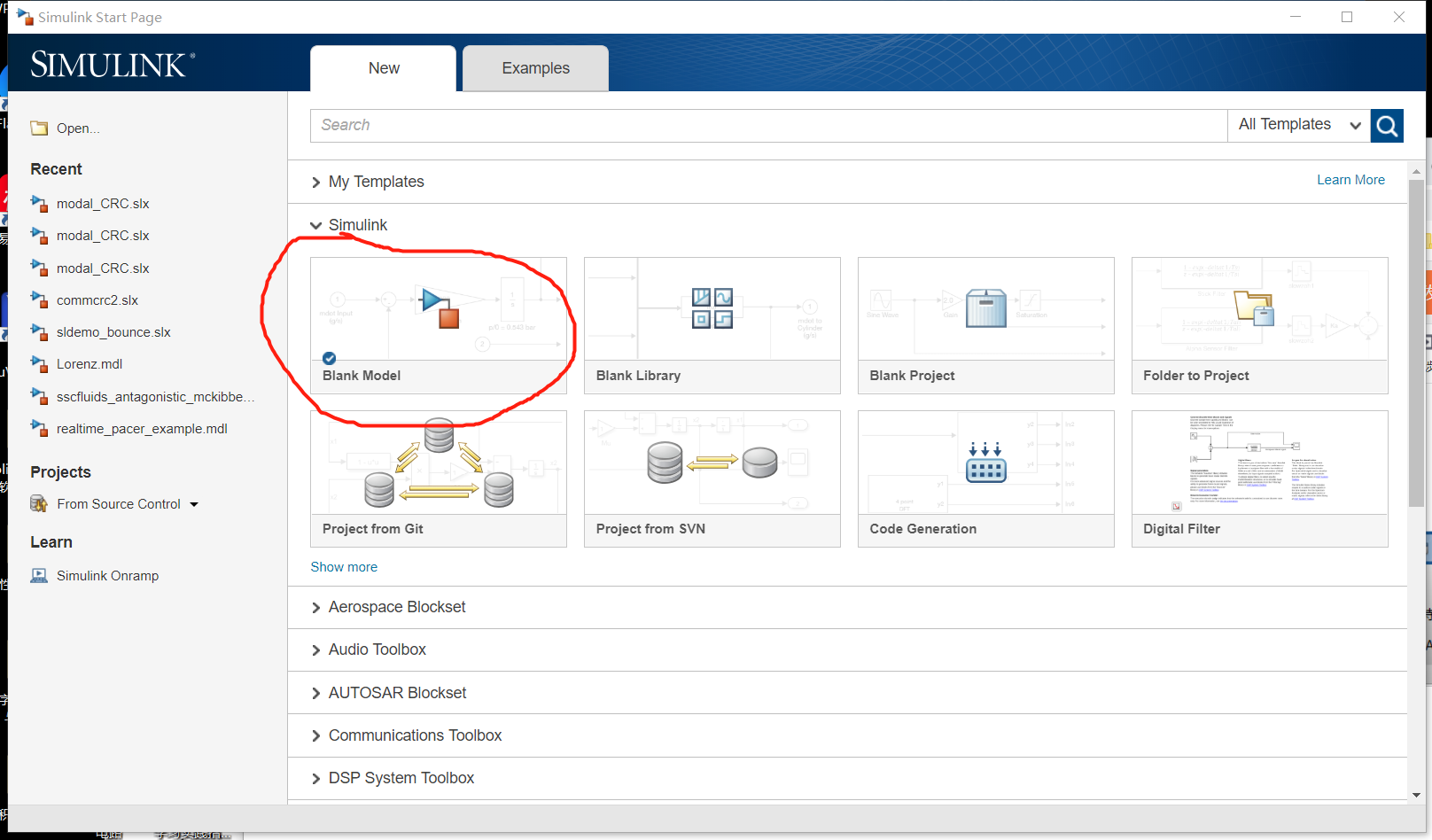

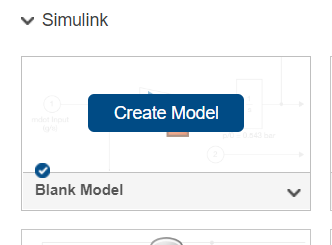

等系统加载一会后出现下面这个界面，点击Blank Model，即创建了一个空白的模型。

同时我们也可以发现matlab能做的仿真是特别多的。把这个例子做完了相信那就基本掌握了，

注意这些东西只属于一种技术，都是特别生硬的、老套的，

只有你运用了自己所学的知识，最后搭建出来的东西才是有价值的。

第二步：保存文件（随手保存文件是个好习惯）

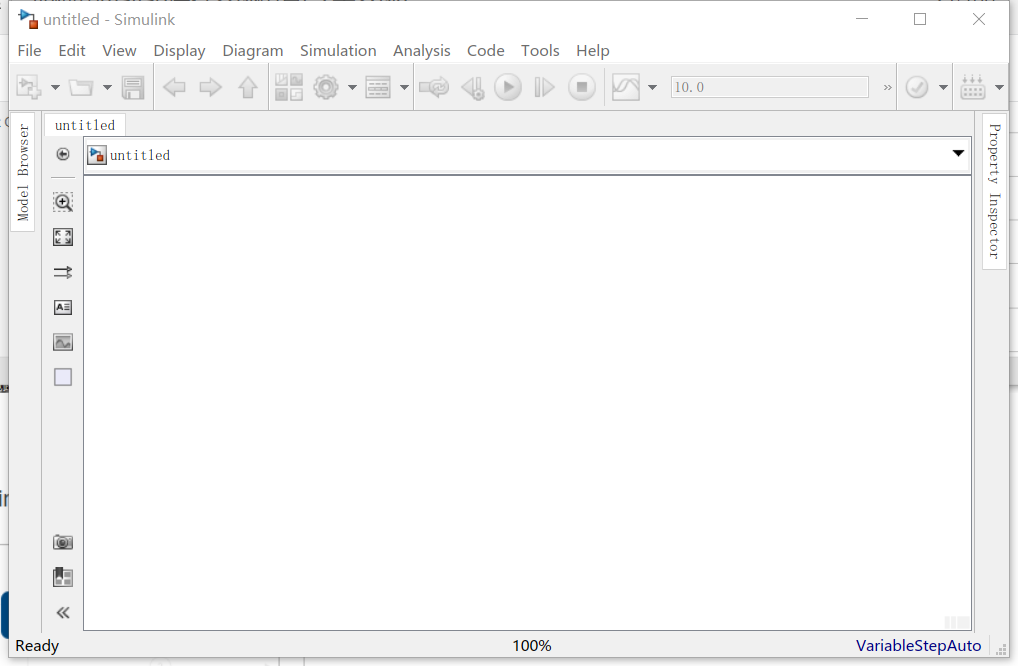

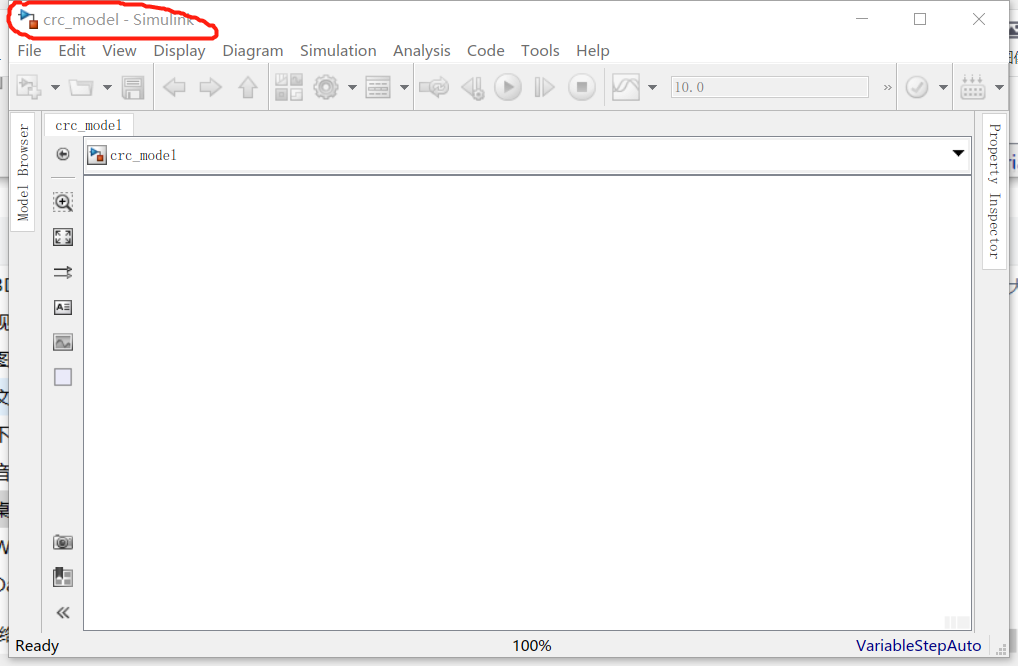

出现下面这个界面后先保存这个东西。File-save，保存到一个1自己找得到的地方。

保存后名字就变了，接下来就开始搭建了，把一个一个仿真需要的模块找到并设置合适的参数就行了。

第三步：系统搭建，拉模块并设置参数

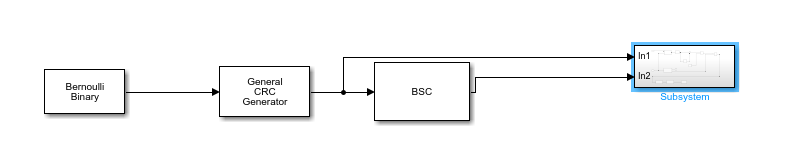

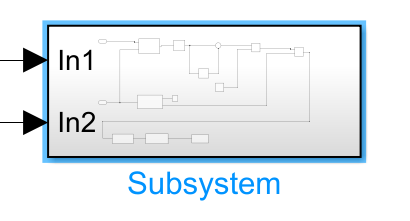

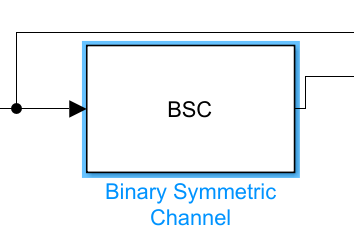

找到上面这四个东西然后如下图所示连接起来，Subsystem是子系统的意思，我是画好后直接截的屏，你会看到子系统里面是有东西的。

第四步：子系统的搭建

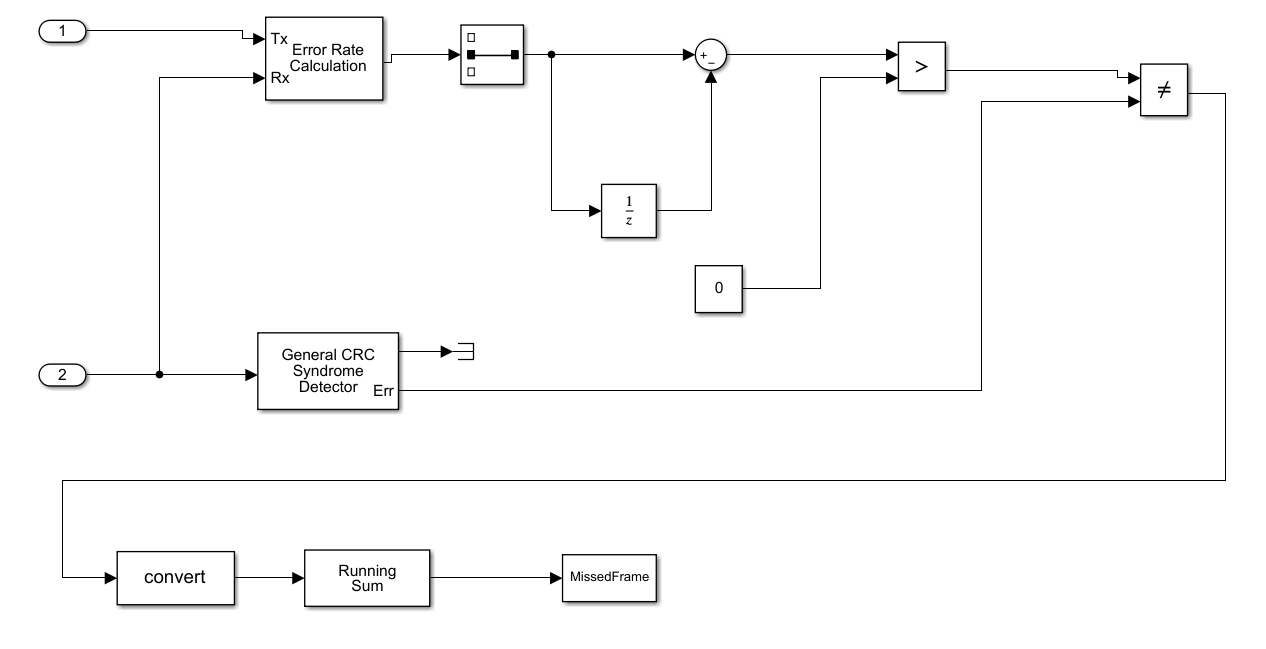

如下图所示和第三步一样，找到后连线就行了。

第五步：设置参数

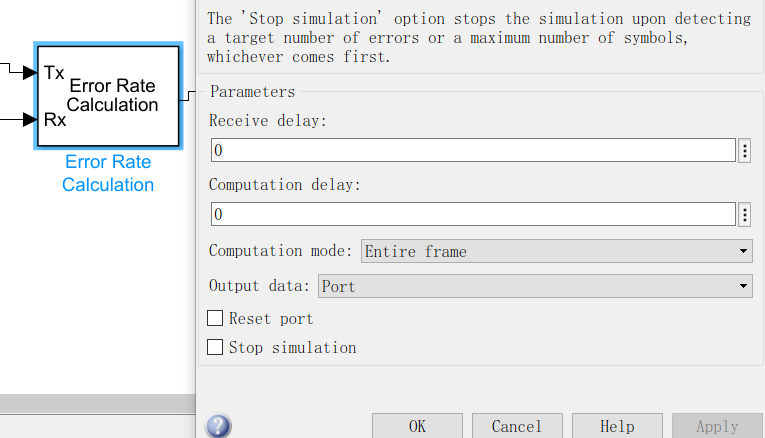

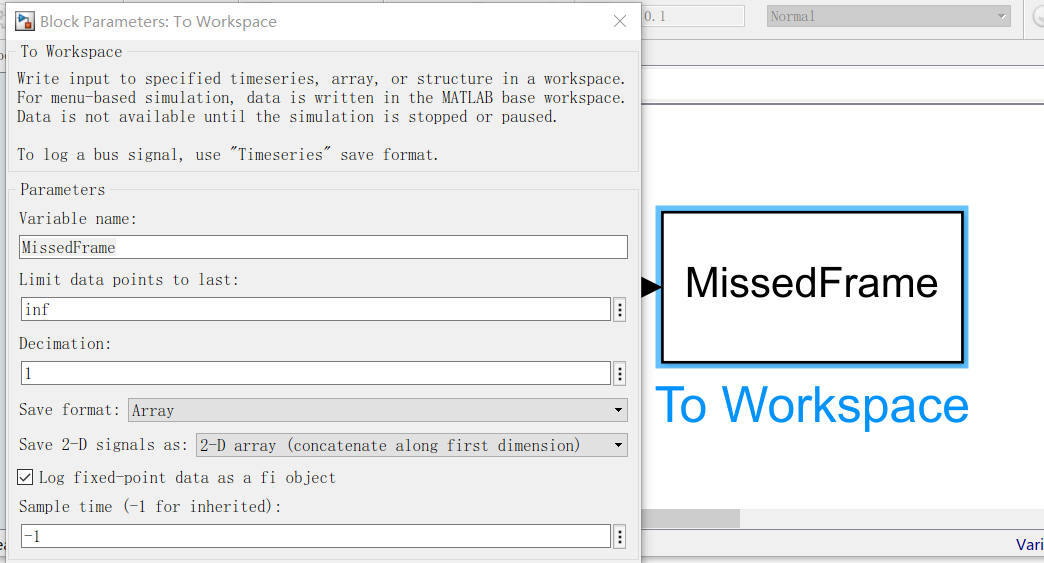

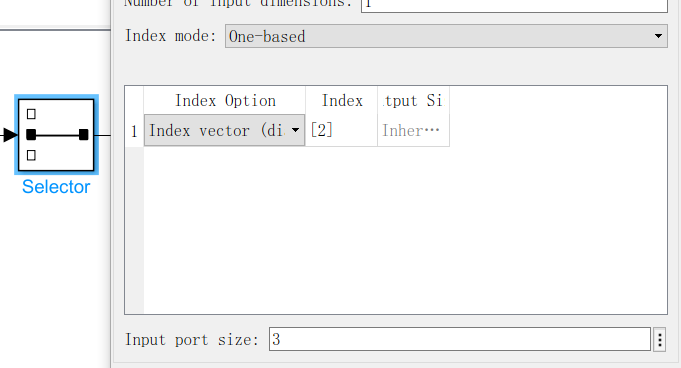

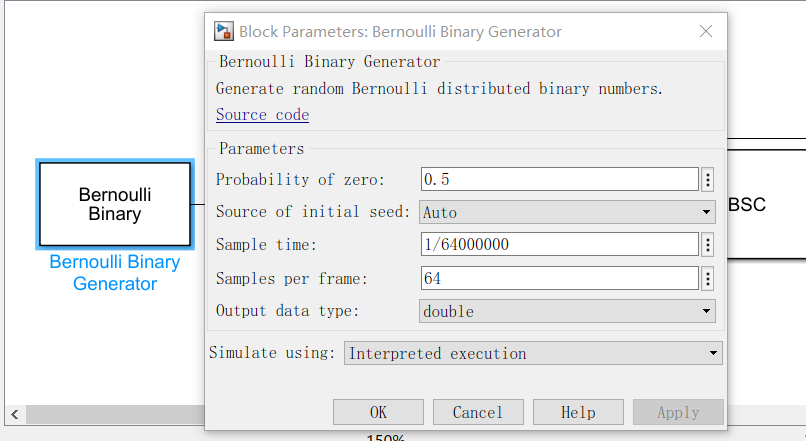

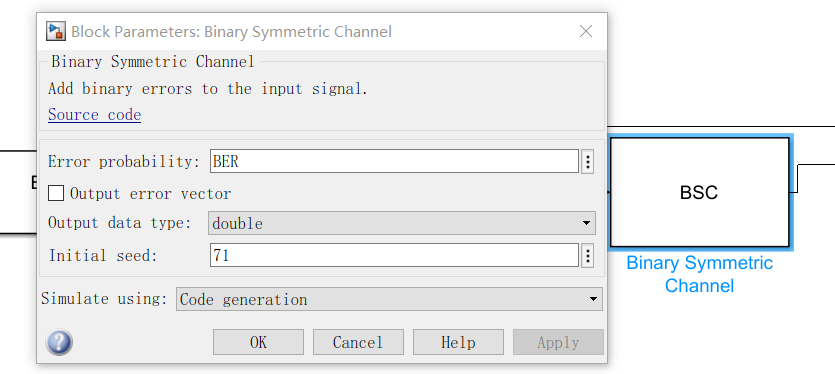

有几个模块需要设置一些参数，其他的模块参数默认就行了

第六步：matlab调用模型进行仿真的代码：

为啥会有这个部分那，因为在这个设计里面我要多次调用这个系统，每一次调用相当于进行了一次仿真，

有了一个数据点，横坐标是仿真次数物理含义是信噪比，纵坐标是校验误差。

clear
clc
EbN0=0:1:10;
% ber=berawgn(EbN0,"qam",16);
ber=berawgn(EbN0,"qam",16);

for i=1:length(EbN0)
    BER=ber(i);
    x= sim('modal_CRC');
    pmissed(i)=x.MissedFrame(end)/length(x.MissedFrame);
end
semilogy(EbN0,pmissed,'-ko');
title('图4.3  CRC-16检错性能');
xlabel('Eb/N0');ylabel('漏检概率');
axis([0 8 10.^(-6) 10.^(-3)]);
grid on
