电路仿真的工具有很多，比如专业点的Pspice,本科时学习时经常使用。但问题是，即使电信专业以后真的从事硬件设计的也寥寥无几。而为了进行简单的仿真还要多装个软件，我能接收，我的老电脑也接收不了。于是就有了本文了。

目录

仿真过程

入门说明

例子

1、电阻电路

2、受控源电路

3、动态电路

4、理想运放电路

5、离散事件电路

6、自己设计组件（Module）

参考资料

仿真过程

1、在Matlab的主页菜单栏中按下Simulink

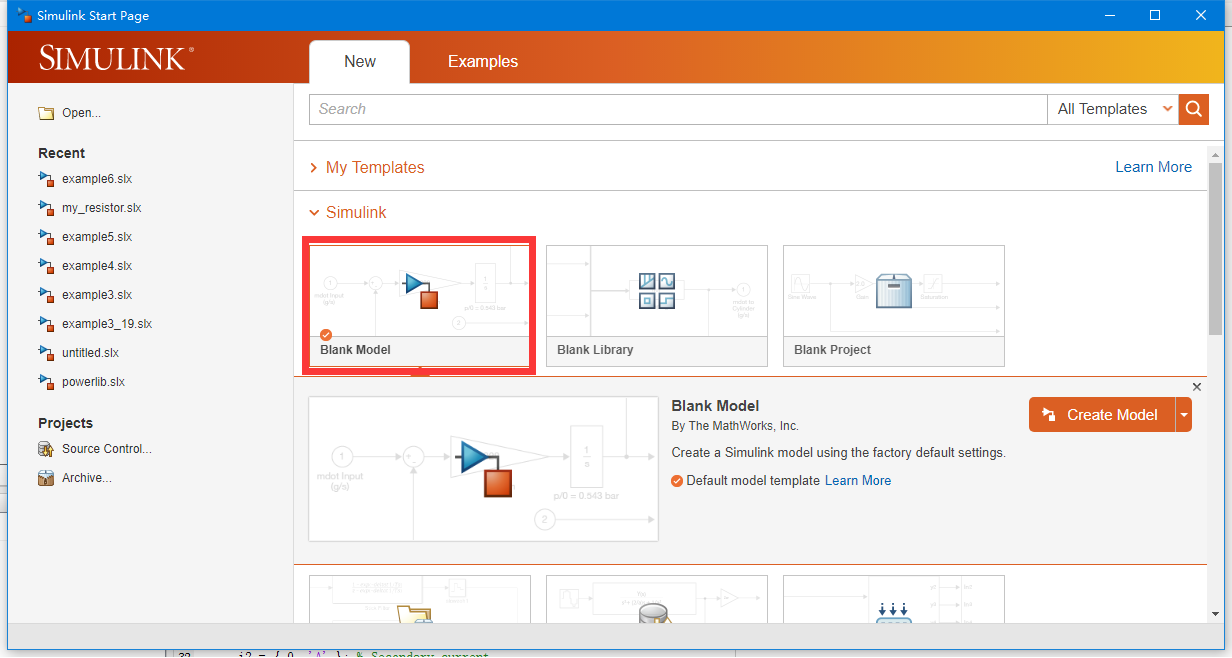

2、点击空模型

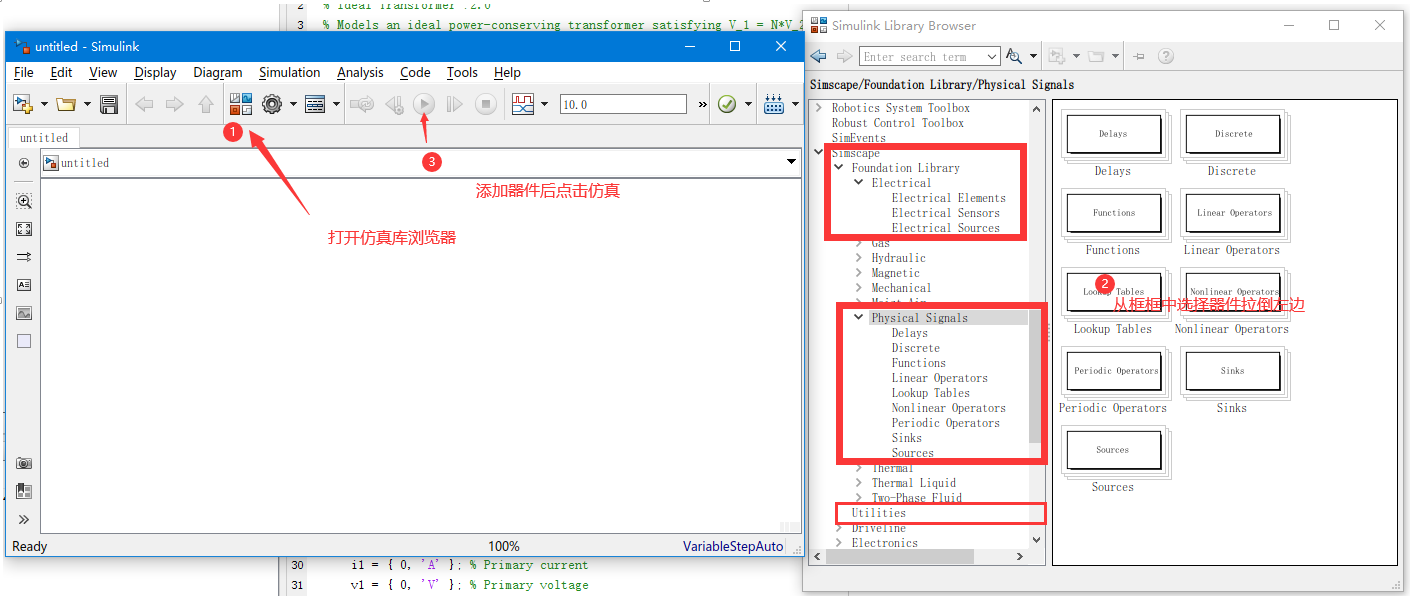

3、添加器件

入门说明

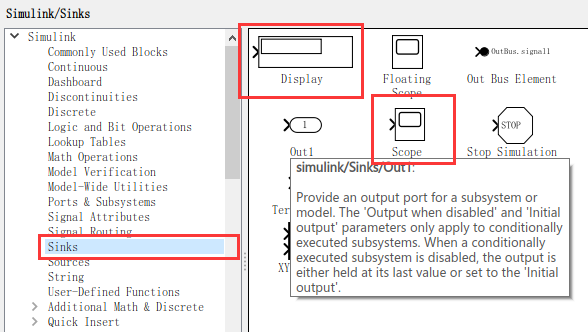

Matlab在2012版以前通过SimPowerSystem这个来进行电路仿真，但在之后的版本要通过Simscape进行仿真。对于初学者而言，后者相对于前者多了域的概念，在Electrical域（对应蓝色线）中画的电路，需要通过电流、电压表转化为Physical Signal域的信号（线为橙红色），最后再将信号转换成Simulink信号，通过Sink组件来显示结果。

笔者在B站上转载了10个教学视频，老版本的资料[1]比较详细，而新版本的视频[2]可知转换过程。

看完视频后可以下载下[3]中的仿真自己试一下，或者参考下后面的图片来自己搭电路。若要了解实现细节，请参考[4]。

设置说明：

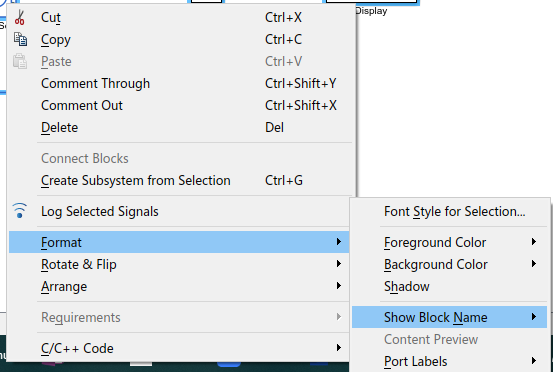

1显示器件标签：打开模型右键菜单栏→Format→Show_Block_Name→On

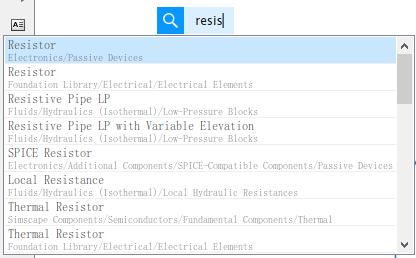

2快捷添加文本或模型：双击空白区域，输入文字

3旋转模型：Cltrl+R

例子

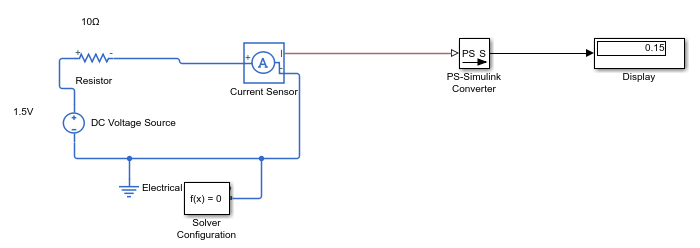

1、电阻电路

2、受控源电路

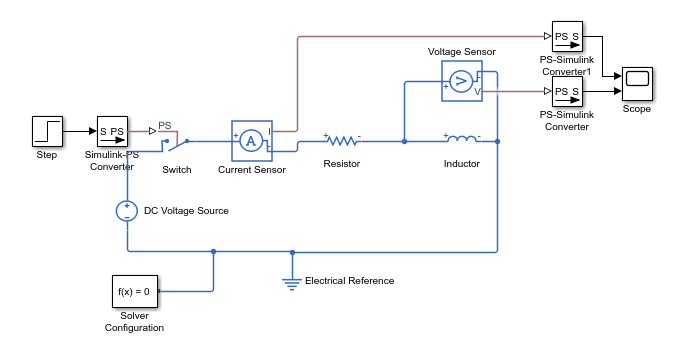

3、动态电路

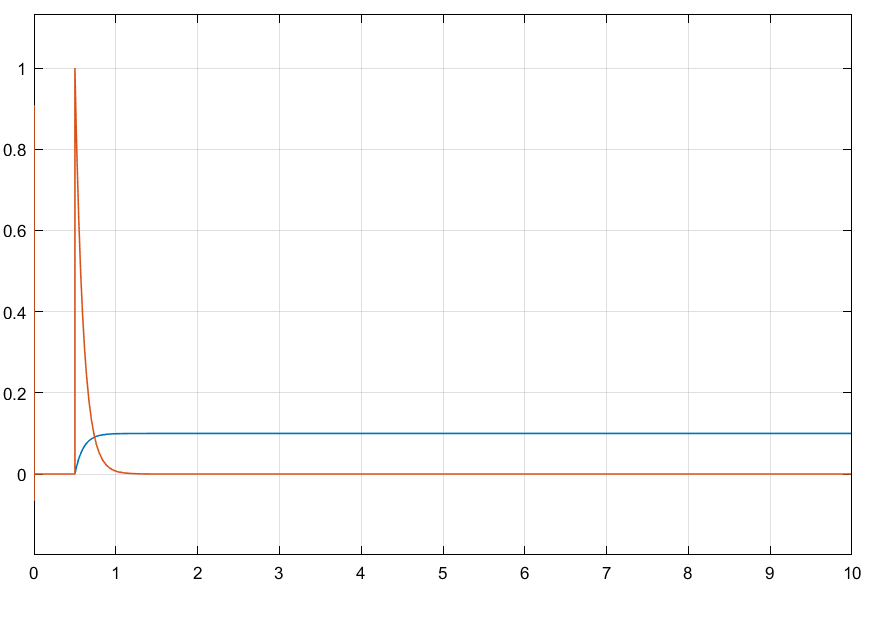

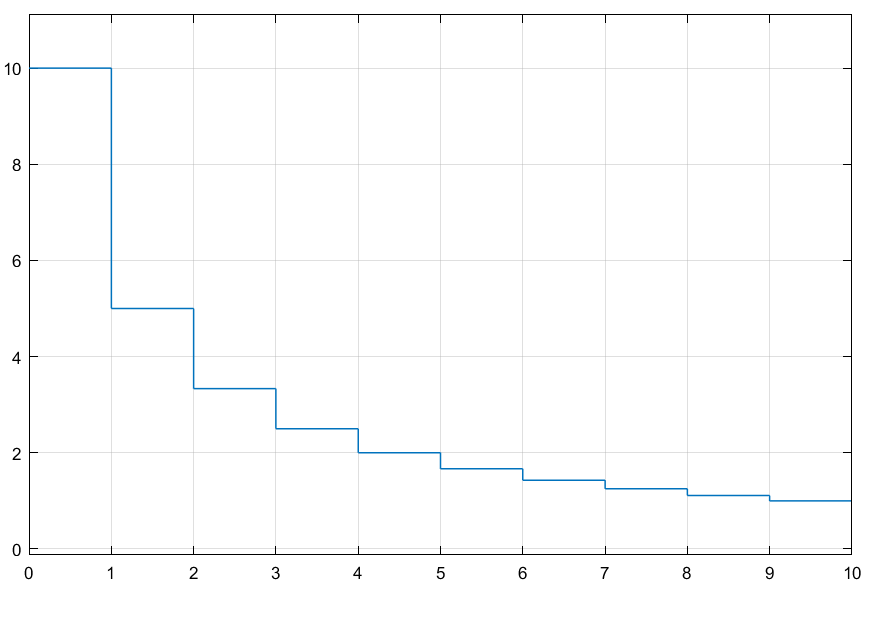

双击Scope打开仿真结果：

4、理想运放电路

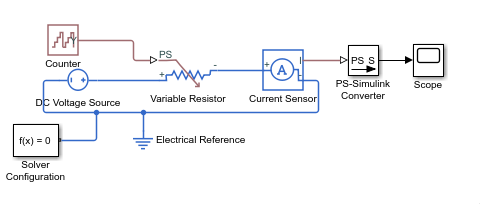

5、离散事件电路

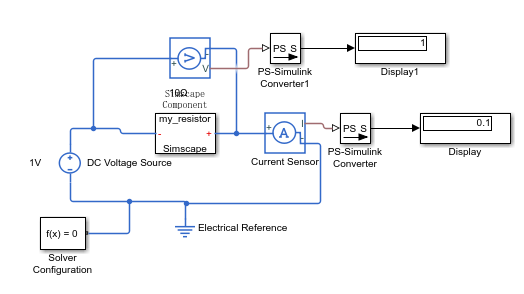

6、自己设计组件（Module）

参考资料

[1] matlab tutorial for beginners electrical https://www.bilibili.com/video/av91091759?p=9 (视频顺序放反了，请见谅)

[2]simscape circuit simulation https://www.bilibili.com/video/av91091759?p=9

[3] simscape_Electrical.zip https://download.csdn.net/download/NoDistanceY/12187907

[4]Simulink中的Simscape https://blog.csdn.net/NoDistanceY/article/details/104476996
