Matlab 中subsystem mask封装子系统

Icon&port

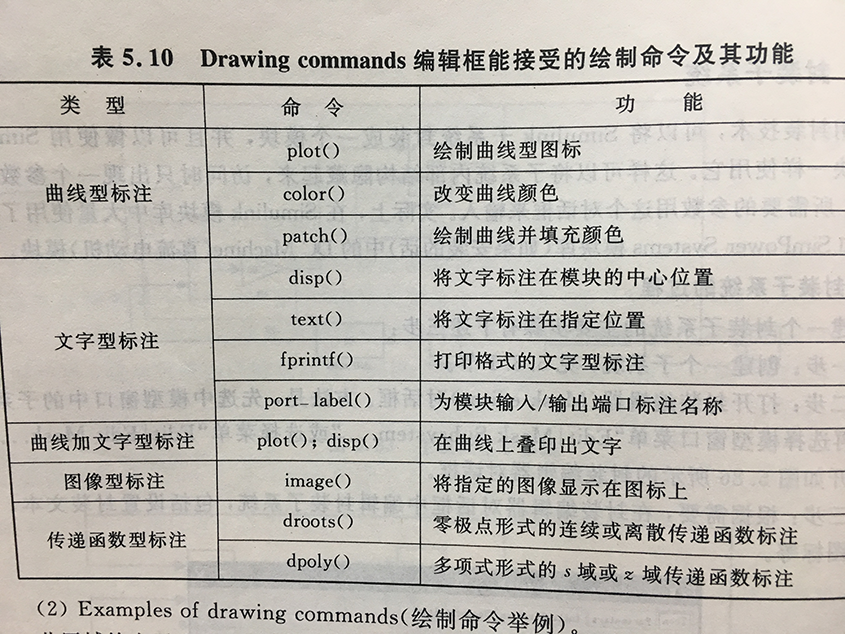

%%外型图表封装

%%1.曲线型标注：
plot(cos(0:0.1:2*pi),sin(0:0.1:2*pi))

%%2.文字型标注：
disp('PIDn控制器')

%%3.曲线加文字型标注：
plot(cos(0:0.1:2*pi),sin(0:0.1:2*pi))
disp('PIDn控制器')

%%4.图像型标注：
image(imread('sdu.jpg'))

%%5.传递函数型标注：
droots([-1],[-2 -3],4 ,'z')  %%zpk传递函数模型

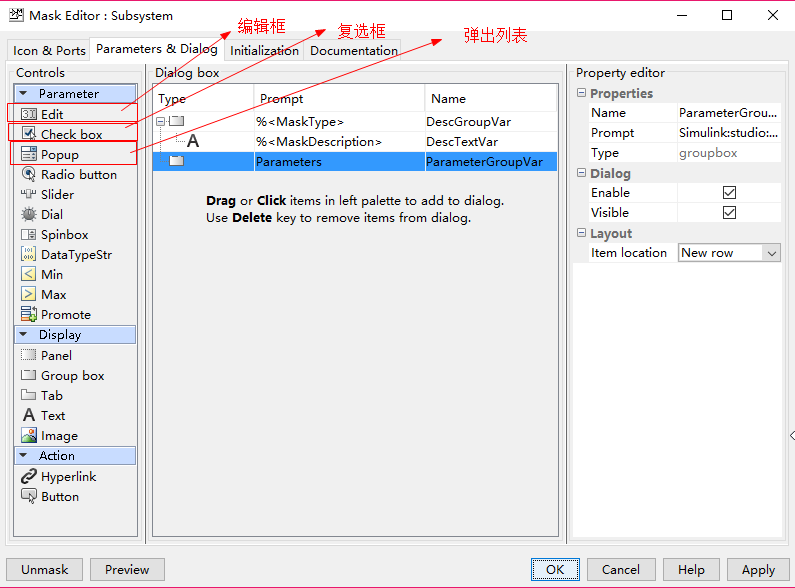

Parameters

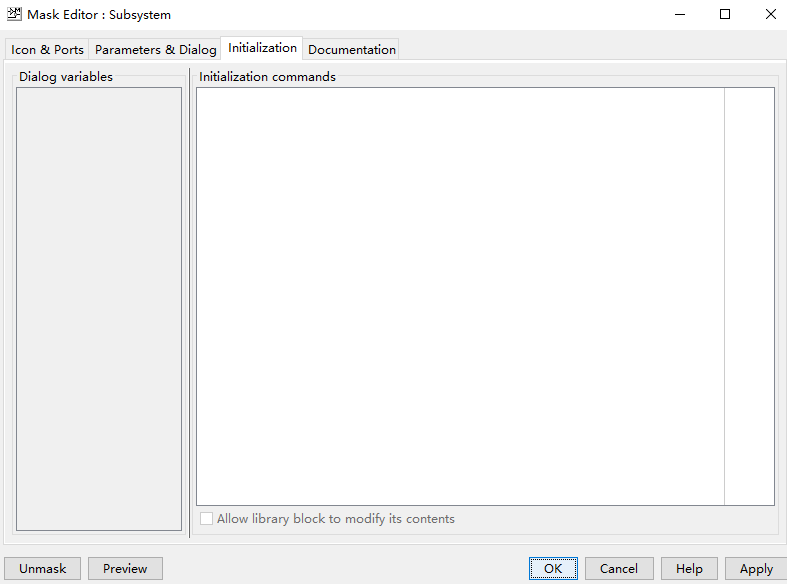

Initialization

当打开model时，所有可视的masked模块的Initialization中的语句执行。初始不可视的模块的Initialization的语句只有在打开包含它们的model或者subsystem时菜执行。

   当你没有使用图示的方法加载模块进内存时，Initialization语句不会执行。

   在下面的情况下，模型中所有masked模块的Initialization语句都执行：

• Update the diagram（不知道这个是个什么情况）；
• Start simulation；
• Start code generation。

  在下面的情况下，单个模块的Initialization语句会执行：

• 使用Mask Editor或者set_param改变mask的任何一个参数(例如MaskDisplay 和 MaskInitialization )；
• 改变masked block的外观，例如旋转模块或改变模块大小；
• 通过对话框或set_param改变模块的mask参数值；
• 在不同的model或同一个model内复制masked block。

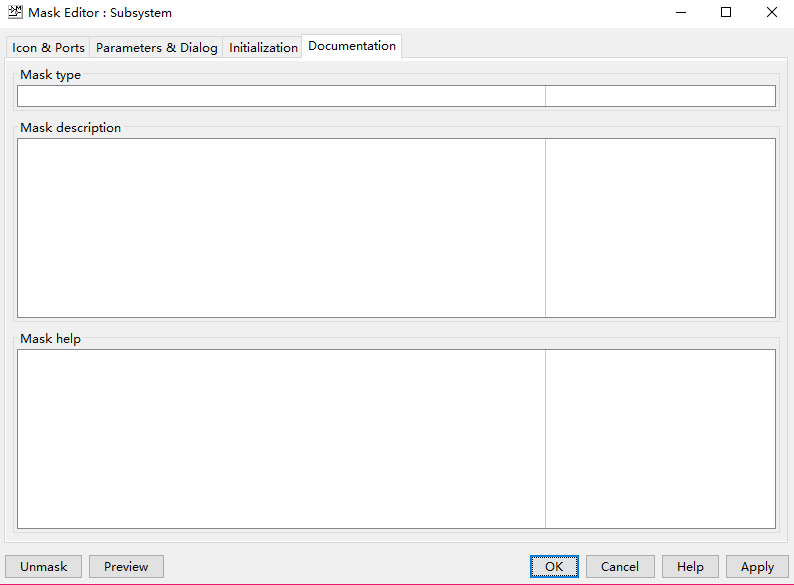

Documentation



Mask type：出现在对话框的block classification。当出现在对话框时，后面总是有"(mask)"后缀。该区域可以输入任意合法的matlab字符，但不能输入line break；

Mask description：此处文本出现在对话框中描述模块功能。这里可以输入line break（使用enter或return键）；

Mask help：此处的内容将在点击help按钮时起作用，可以在其中输入下面三种内容：

• URL specification；
• web或eval命令；
• 文本或者html文本。

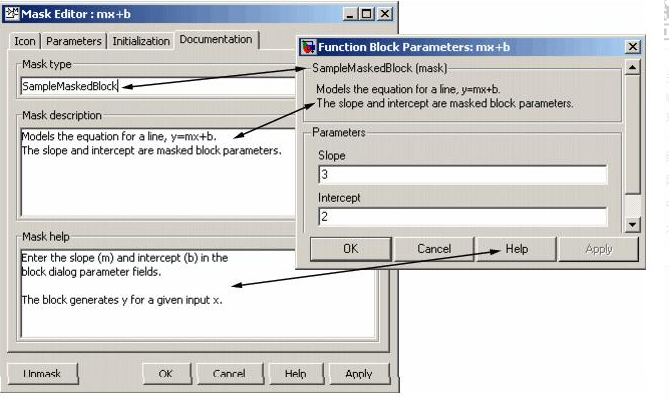

如图所示：对应关系
