概述

如何将Matlab/Simulink仿真框图导出高清图（矢量图） - 可缩放与更改 - 非常简单易操作

https://blog.csdn.net/BinHeon

所需的常用软件 - PPT / Word / visio…

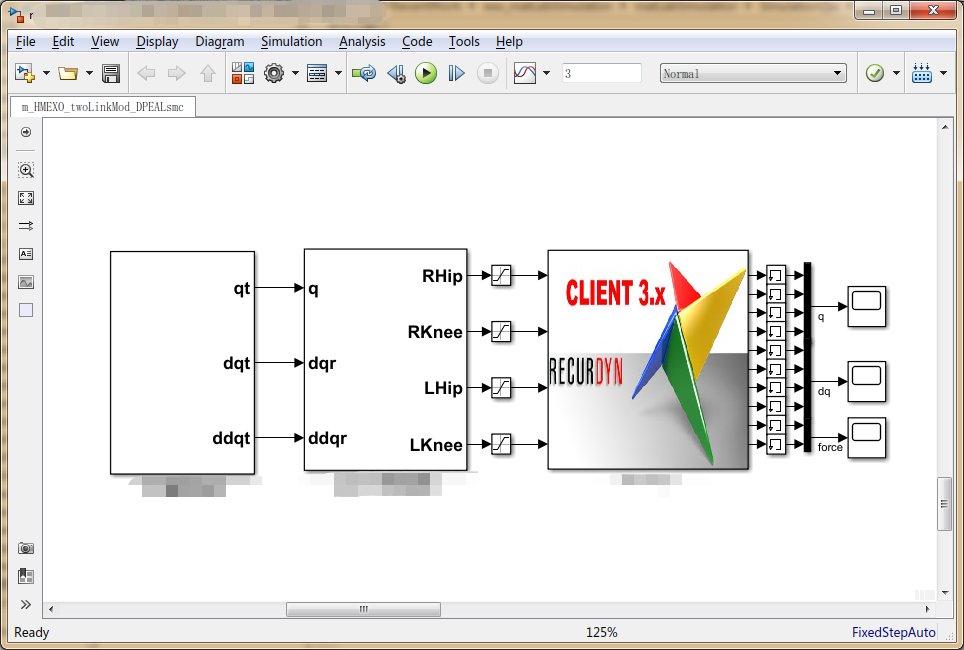

1. 在matlab/simulink中画制好仿真框图：

在这里插入图片描述

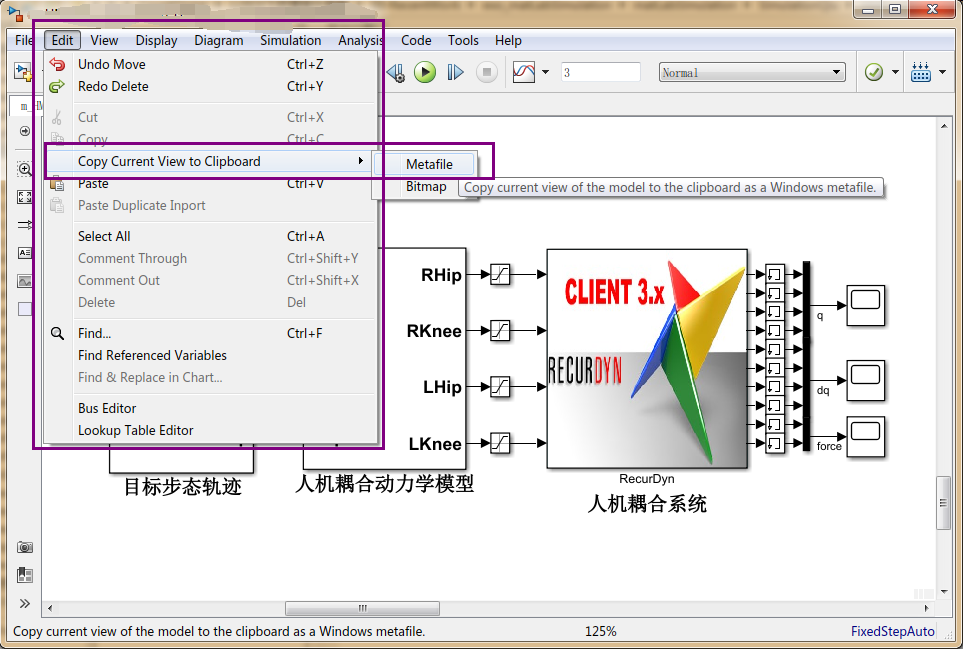

2. 利用 “ edit -> copy current view to clipboard -> metafile ”，将当前视角下的simulink仿真框图复制到剪贴板：

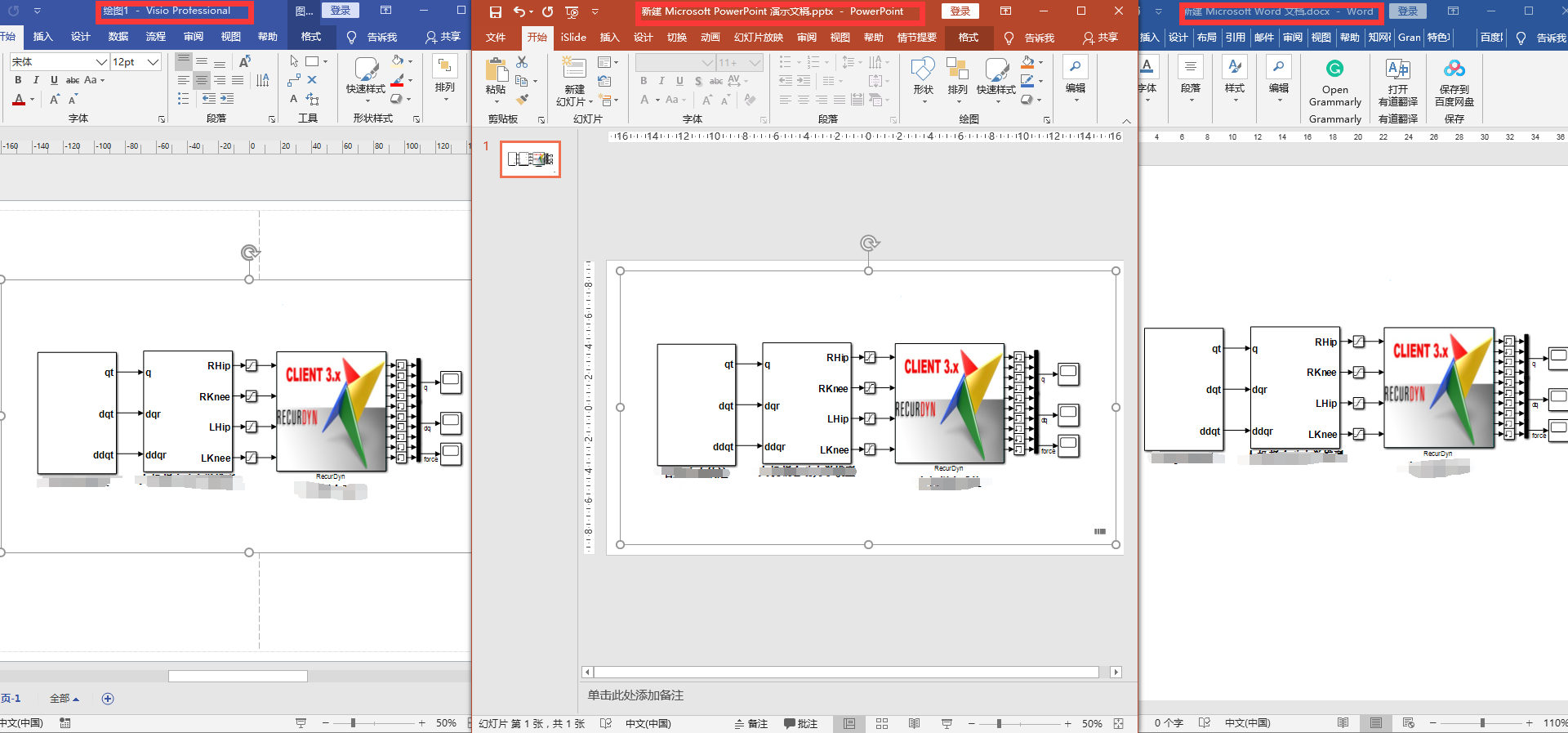

3. 将复制内容粘贴到 PPT / Word / visio…等文档中：（按照步骤1~3，其实所复制过来的simulink图形便是高清，可任意缩放；但如果想对图形进行任意更改，请继续往下看步骤4、5）

在这里插入图片描述

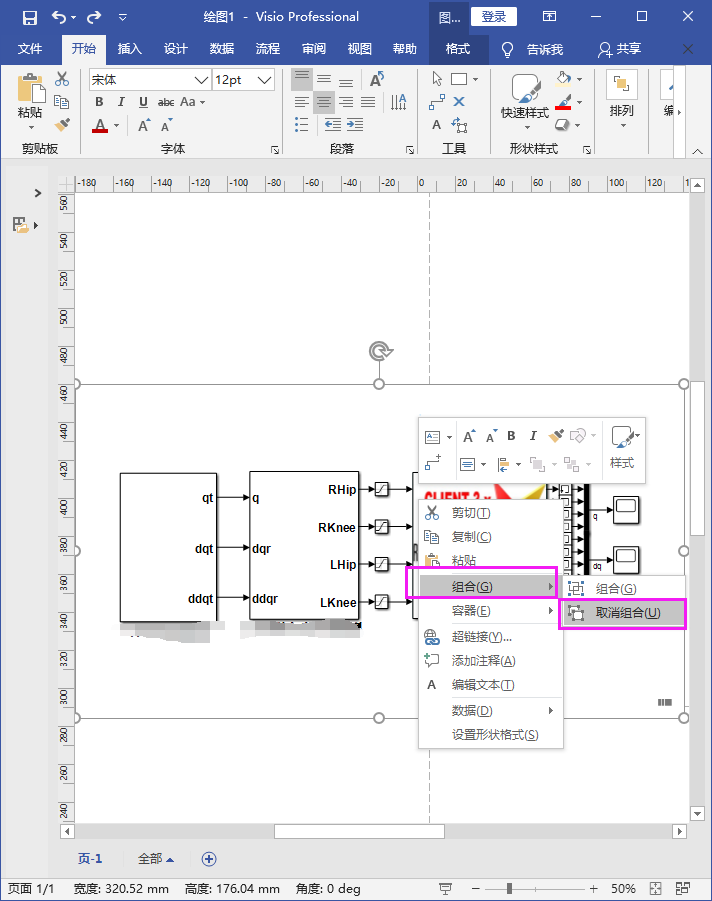

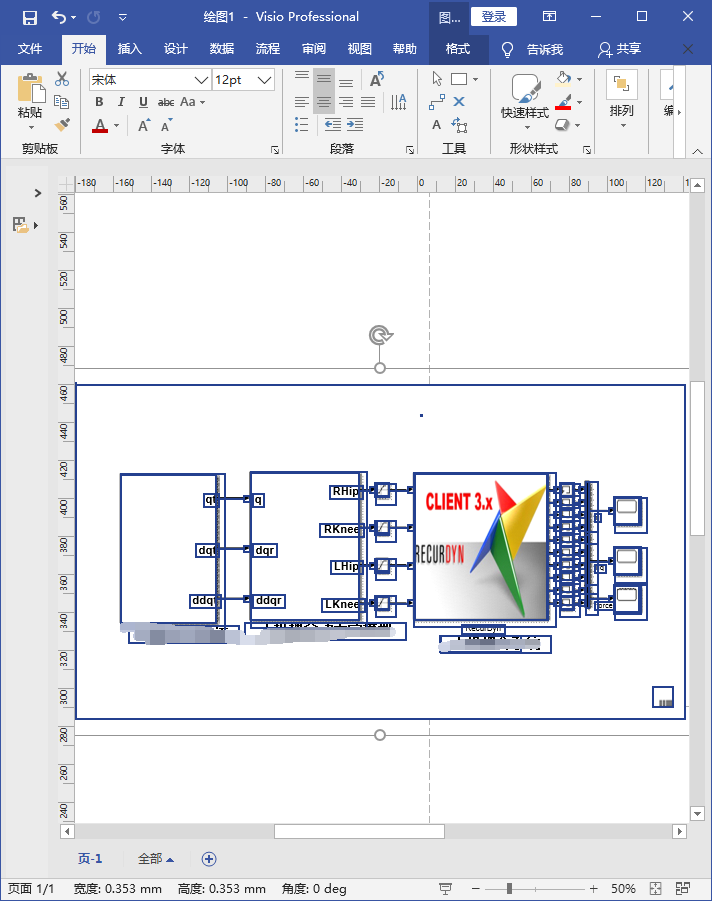

4. 选择图形 -> 右击鼠标右键 -> 选择“ 组合 -> 取消组合 ”，将图像分解。分解之后，图形中的框、线、文字等内容都可任意拖动、更改：

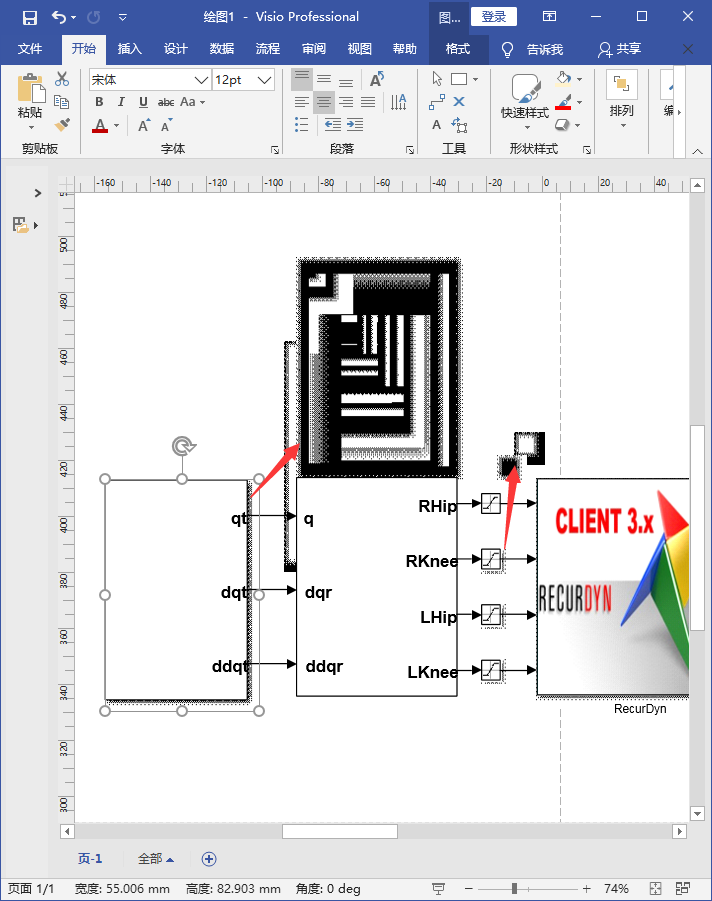

注：由于simulink中的模块具有阴影等效果，因此仿真框图图形分解之后，模块图形四周可能存在阴影效果等图形效果；如果不需要，这些阴影图形可直接删除。
