前言：
博主这几天在写论文，需要导出simulink中建模的系统框图。在网上看到的一些常见方法都是低版本的matlab中才有的一些选项。
偶然发现上面那篇博客成功导出矢量图，此文对其进行补充叙述。
正文：
第一步：

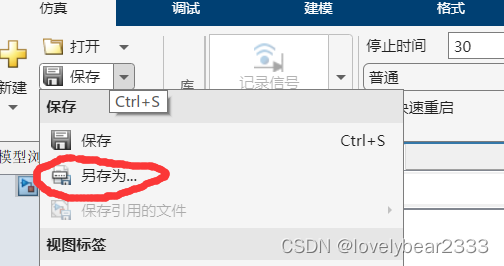

在simulink界面将模型导出为.mdl后缀的文件
第二步：
在matlab 命令行窗口中输入模型名，按下回车键
modulename %这一步时是打开模型，输入的就是你刚刚保存的模型名接着再输入:
print('-smodulename','-dmeta', 'picture_name') 第一个参数：-s后面是模型名字
第二个参数：是保存的图片格式
第三个参数：是导出图片名字

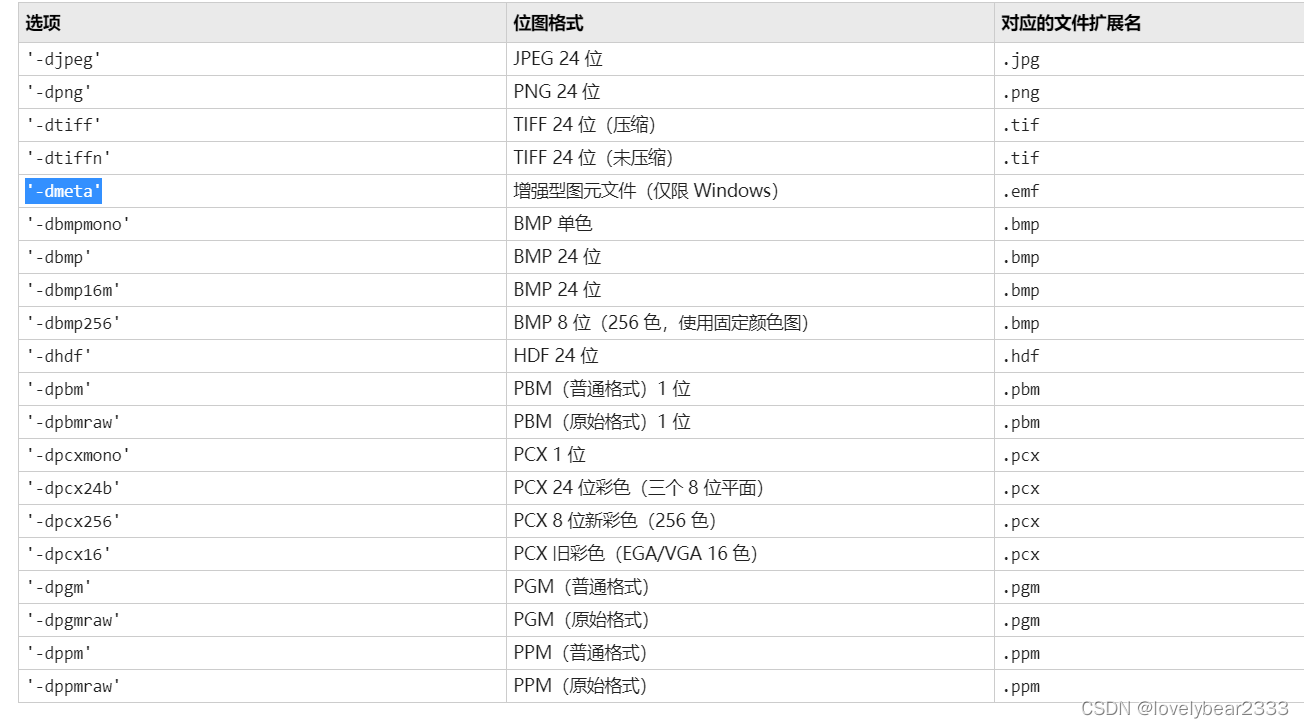

其中第二个参数有以下几个选项，我试了一下-dmeta导出来的效果最好。大家也可以按需试试其它类型。
