IC设计逻辑复位顺序、解复位顺序？

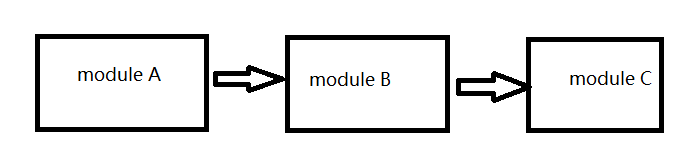

如图所示：模块A、B、C为芯片逻辑模块，数据流从模块A流向模块B、模块C。
1、复位顺序是怎样的？
如果需要对模块A、B、C进复位操作，复位操作顺序是什么样的呢？先复位哪个模块，后复位哪个模块？
复位顺序：A--->B--->C 按数据流方向复位
先复位A模块，最后复位C模块。复位的原则是保证复位完成后，数据通路中没有不稳定状态。
如果先复位模块C，最后复位模块A，则在模块A完成复位后的短暂时间内，模块A中之前的不稳定状态会依次传递到模块B和模块C
2、如果芯片上电完成后，模块A、B、C都处于复位状态，解复位的顺序是怎样的呢？
解复位：就是将复位信号置为无效状态，若上电后rst_n=0,解复位就是将rst_n=1。
解复位顺序：C--->B--->A 按数据流逆向解复位
先解复位模块C，最后解复位模块A，解复位后需要保证数据能够正常通路。
如果解复位顺序为A--->B--->C，在模块A解复位后，会导致A模块有数据输入而B、C无法进行数据传输，会产生一些异常状态，比如说模块A的中FIFO溢出会上报中断等，任何异常都可能会对芯片的正常运行造成影响，因此在解复位的过程中，我们需要避免一些异常情况。所以按数据流逆向解复位更加合理。
