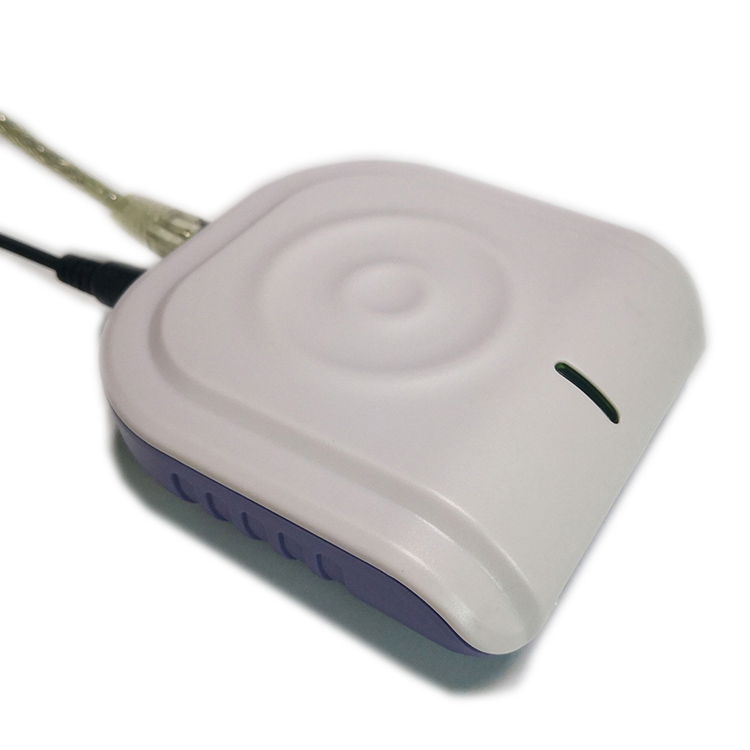

USB仿串低频ID卡读卡器发卡器HX530-U-m是一款采用USB仿串口通信模式的125KHZ低频卡ID卡读卡器、发卡器，支持串口指令调用，支持二次开发应用，具体开发的通信协议如下：

波特率：

9600bps,N,8,1

CHECKSUM: card 10byte DATA entire do XOR operation

10ASCII Data Characters

Checksum

Example: card number: 62E3086CED

CHECKSUM: (62H) XOR (E3H) XOR (08H) XOR (6CH) XOR (EDH)=08H

Output data:02H 36H、32H、45H、33H、30H、38H、36H、43H、45H、44H，30H,38H,03H

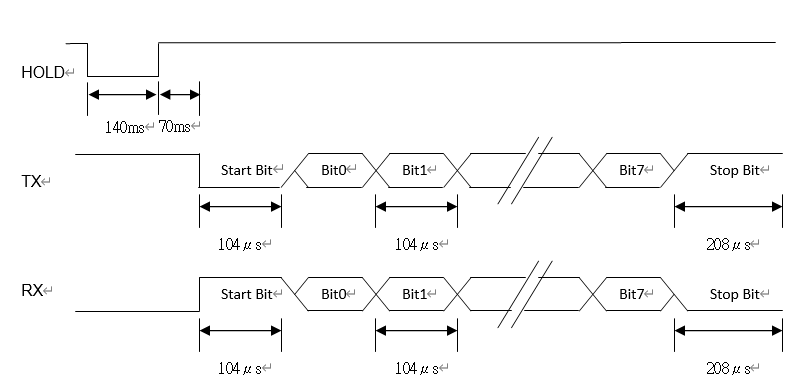

Time sequence chart：
