概述

在开发上位机下位机通讯程序时，有一个好的监控工具会事半功倍。特在网上找了几款串口监控软件，作了简单对比：

一、Device Monitoring Studio

网址：http://www.hhdsoftware.com

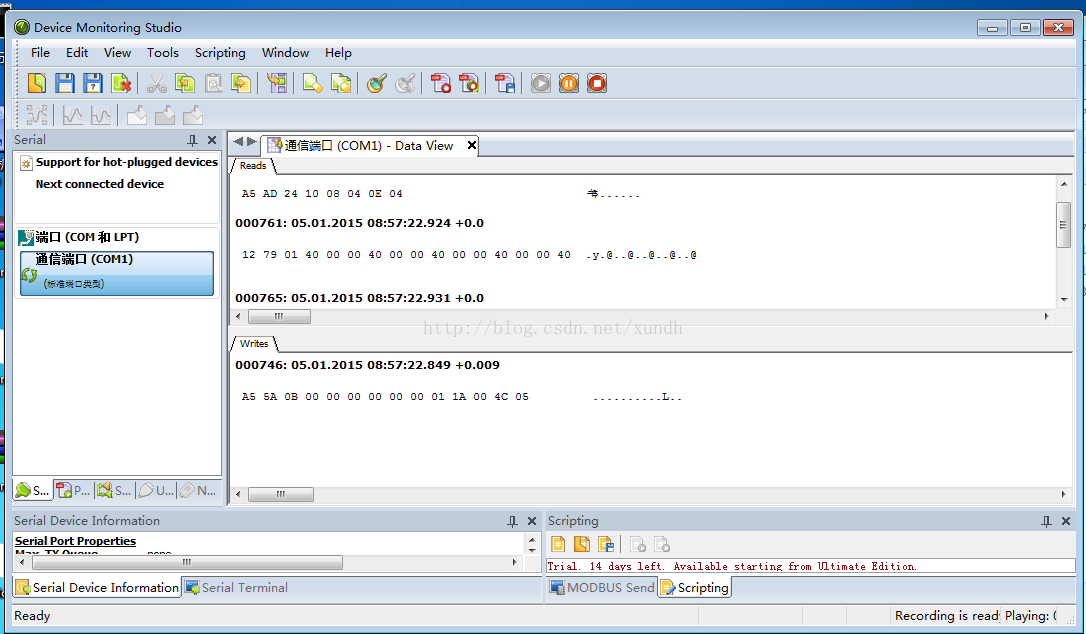

程序截屏：

软件功能比较强大，是收费软件，免费试用15天。从截图可以看出，选择了通信端口以后，可以很轻松监控串口数据。另外从界面上看它还有数据统计等很多其它功能，我没有全部试用，就不多介绍了。需要注意一点，它的启动按钮在界面右侧下方。

二、微软portmon

微软工具包Sysinternals Suite工具包监控工具之一，可惜只支持32位系统，而且最新版操作有点复杂，下面把操作步骤记录一下：

1.下载安装

地址：http://technet.microsoft.com/de-de/sysinternals/bb896644.aspx ，绿色软件，不需要安装，直接放到D:/PortMon

2.创建client

给portmon.exe创建一个快捷方式，然后按下图给它设置一个启动参数：

为了便于区分，把快捷方式命名更改为client

3.启动client

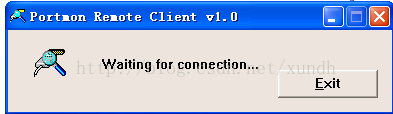

确保要监控的串口目前是没有被占用的，然后启动client，这时界面如下：

4.启动portmon

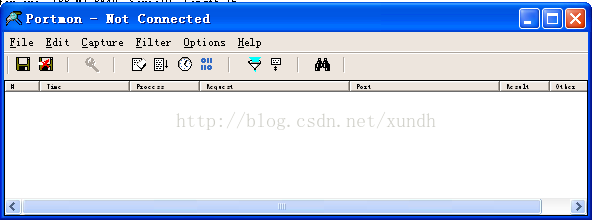

再直接双击portmon.exe，这时标题栏显示Not Connected。界面：

5.连接

按快捷键ctrl+r，输入localhost：

点OK连接，这时会提示连接成功。

从这里设置可以看出，这软件应该也支持远程调试的。不过我没有测试。

注意在监控过程中，两个Portmon窗口都不可以关闭。

6.设置

点击菜单Capture-Ports，选取要监控的串口。注意这里是复选方式，可以同时监控多个端口。

同时我们设置一下Filter-Filter/Highlight：

当然大家也可以根据自己实际需要更改Filter。

软件界面查看内容不方便，我们把输出指向到一个文档，点击File-Log to File，设置记录的文档。

这时候就可以监控串口数据了。

我这里使用ComMonitor作示例：

可以在Log里看到数据，其中发送的数据为write，接收的数据为Read。

其它的功能按钮可以设置滚动、清屏、停止监控等，比较简单不再赘述。

网上也有讲有win7、win8下可用的版本，不过我没有找到。如果大家找到希望能分享一份给我，谢谢。

我的系统是Win7，为了使用它，是建了winxp的虚拟机，虚拟机中使用物理机的串口。这个设置与本文关系不大，不再这里介绍了。

三、Comsky

这是前三款软件中最好用的一款，界面非常简单。国产软件，可从http://www.jizhuo.com下载。在使用串口调试软件同步测试时，需要注意：

1.先打开Comsky，并且选取要监控的串口，点击“监视”，再打开串口调试软件。

2.串口调试软件打开后，点一下关闭串口，再打开串口。

这时候就能监控数据了，放一个使用截图：

这时候就可以监控串口数据了。

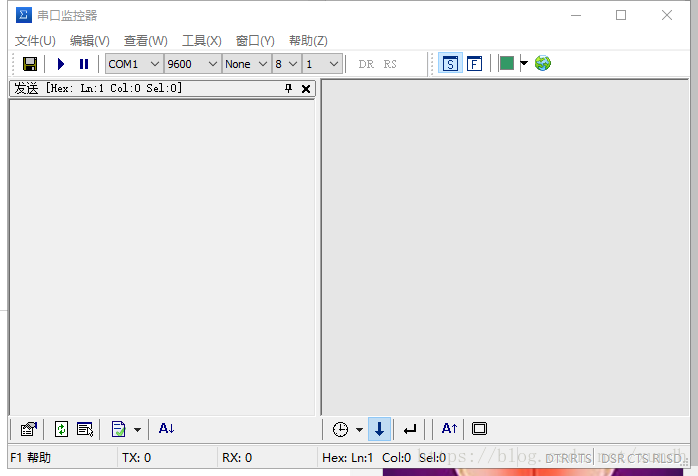

四、串口监控器

主要功能如下：

接收数据：

   1. 以十六进制方式显示接收到的数据。
   2. 以字符方式显示接收到的数据。
   3. 数据帧自动识别，分行显示。
   4. 接收数据自动换行设置。
   5. 显示或隐藏数据帧的接收时间。
   6. 自动清除，自动保存接收到的数据。
   7. 接收数据个数计数。

发送数据：

   1. 十六进制方式发送数据。
   2. 字符串方式发送数据。
   3. 发送“发报窗口”当前光标行的数据帧。
   4. 循环发送“发报窗口”当前光标行的数据帧。
   5. 循环发送“发报窗口”固定行的数据帧。
   6. 循环依次发送“发报窗口”的多行数据帧。（设置起始行，行数）
   7. 触发发送，接收到“发报窗口”某一行数据，触发发送“发报窗口”另一行数据。
   8. 发送数据个数计数。

实用增强功能：

   1. 强大易用的进制转换功能。
   2. 智能识别当前光标处数据帧的行号，“字符”或“十六进制数”的个数。
   3. 智能计算当前选择的“字符”或“十六进制数”的个数。
   4. 强大的数据查找功能。
   5. 定时保存，定时清除数据。
   6. 根据自己的喜好，灵活变换操作界面。

应用场合：

   1. 截取和分析设备之间通讯数据流。
   2. 串行外围设备硬件开发。
   3. 串行设备驱动程序开发。
   4. 调试和测试设备和设备之间的串行通讯过程。
   5. 记录和分析RS232/422/485通信过程。
   6. 模拟某设备通讯过程，对另外设备进行通讯测试。
