一、说明

串行通信作为计算机通信方式之一，主要起到主机与外设以及主机之间的数据传输作用，串行通信具有传输线少、成本低的特点，主要适用于近距离的人机交换、实时监控等系统通信工作当中，借助于现有的电话网也能实现远距离传输，因此串行通信接口是计算机系统当中的常用接口。

异步通信中，在异步通信中有两个比较重要的指标：字符帧格式和波特率。数据通常以字符或者字节为单位组成字符帧传送。字符帧由发送端逐帧发送，通过传输线被接收设备逐帧接收。发送端和接收端可以由各自的时钟来控制数据的发送和接收，这两个时钟源彼此独立，互不同步。

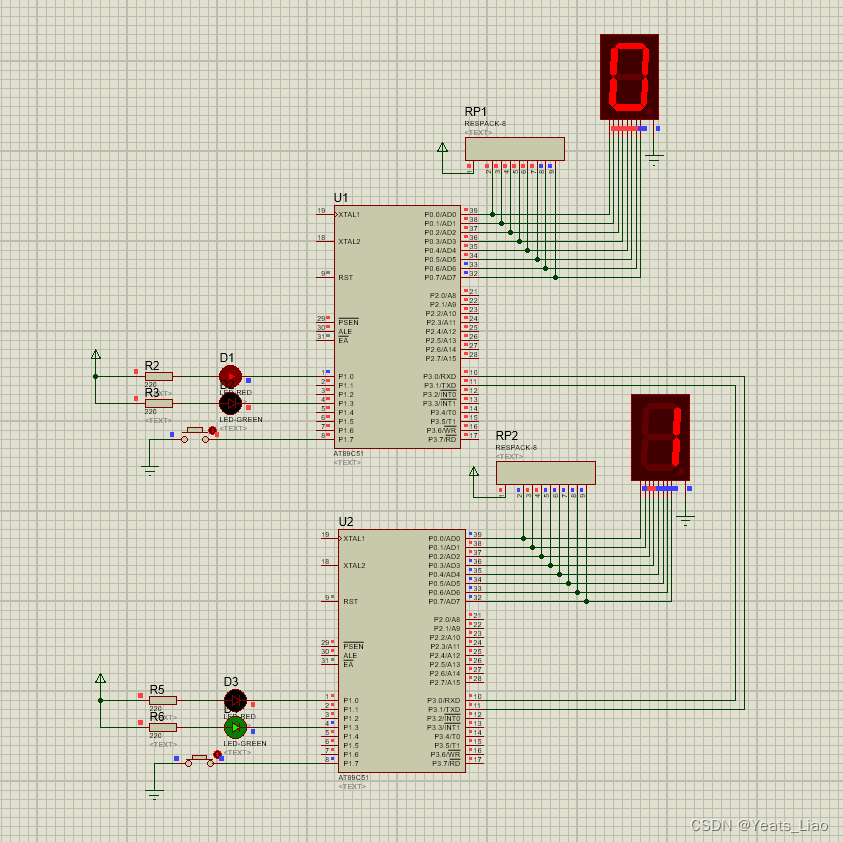

用Proteus仿真编程实现以下功能：

2个同种单片机之间的异步串行通信

二、重点

单片机异步串行通信的工作方式及其控制方法
单片机异步串行通信的实际应用

三、实现

复制代码

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
unsigned char code table[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d, 0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

sbit  LED1 = P1^0;
sbit  LED2 = P1^3;
sbit  K1 = P1^7;//按键的引脚
//延时子程序，延时时间为 1ms * x
void Delay_1ms(uint i)//1ms延时
{
  uchar x,j;
  for(j=0;j<i;j++)
    for(x=0;x<=148;x++);
}

//************************************
//串口初始化
//************************************

void Init_Uart()
{
  SCON = 0X50;	//设置串口工作在方式1，允许接收
  TMOD |= 0x20;	//定时器工作在方式2
  TH1   = 0xfd;	//9600波特率
  TL1   = 0xfd;
  EA    = 1;  //总中断
  TR1   = 1;
  REN=1;//允许串口接收
  ES    = 1;  //允许中断
}

//串口输出数据
void TX_data(uchar num)
{

  SBUF = num;
  while(!TI);
  TI=0;

}

//读取按键
uchar Get_Key()
{
  static uchar flag=0;
  if(flag==0&&K1==0)
  {
    flag=1;
    Delay_1ms(5);
    if(K1==0)return 1;

  }
  else if(K1==1){flag=0;}
  return 0;
}

//主函数
void main(void)
{
  uchar key_num=0;
  uchar mode=0;
  Init_Uart(); //串口初始化
  P0=0;
  while(1)
  {
    key_num=Get_Key();//检测按键
    if(key_num!=0)
    {
      TX_data(mode);
      if(++mode>15)mode=0;
    }
    Delay_1ms(10);
  }
}
//串口中断子函数
void Uart_INT(void) interrupt 4
{
  uchar temp=0;
  uchar t=0;
  if(RI==1)	//如果接收到了数据
  {
    RI=0;
    temp=SBUF;//接收数据
    P0=table[temp];//显示数据
    t=temp%4;
    if(t==0)
    {
      LED1=0;
      LED2=1;
    }
    else if(t==1)
    {
      LED1=1;
      LED2=0;
    }
    else if(t==2)
    {
      LED1=0;
      LED2=0;
    }
    else if(t==3)
    {
      LED1=1;
      LED2=1;
    }
  }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
