概述

大部分教程通常都是已Zigbee原理开始讲解和学习，各种概念让初学者难以理解。本教程从一个小白的角度出发，入门无需任何Zigbee底层原理知识，只需要基本的MCU研发经验就可以掌握，让您快速实现zigbee组网和节点之间通信。

本教程采用泰凌微TLSR8258芯片，芯片资料链接TLSR825x Series - Telink wiki

硬件准备

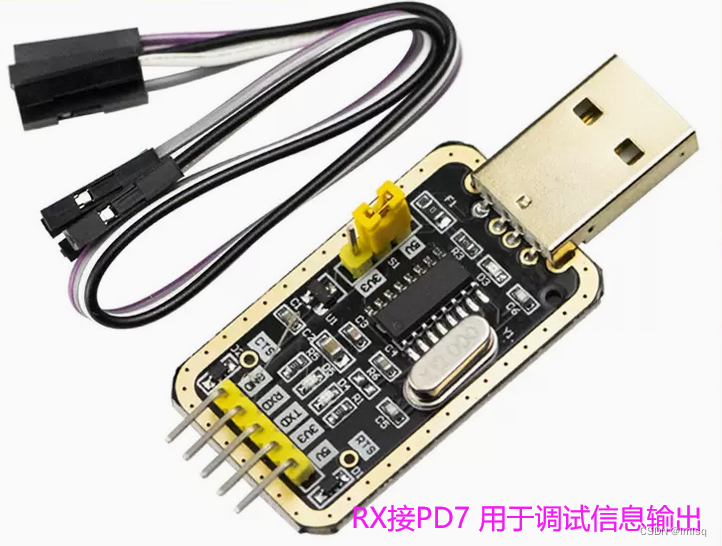

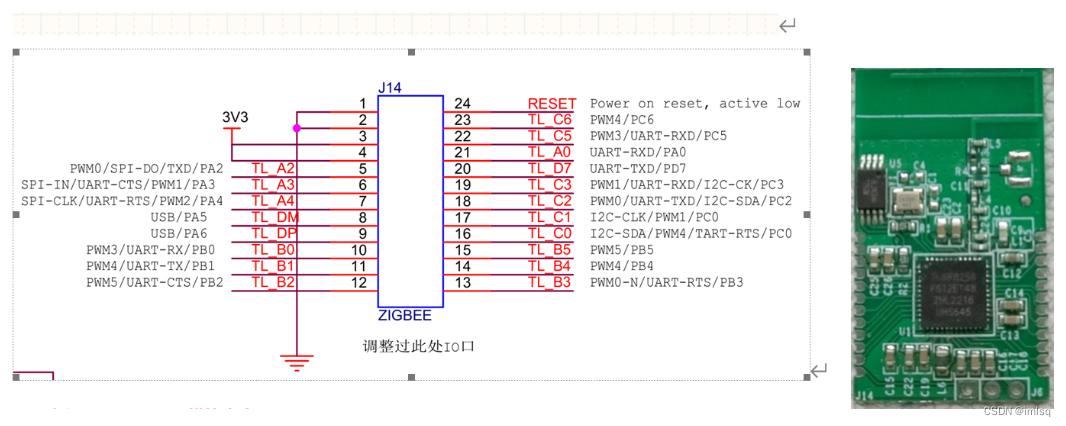

泰凌微TLSR8258模组一个，并引出IO口4个（VCC,GND，SWD，PD7), PD7用于调试口打印输出到PC。使用的模组为SNB信邦智能科技有限公司的模组(SNB是专业智能家居研发者，拥有10多年无线通信研发经验)

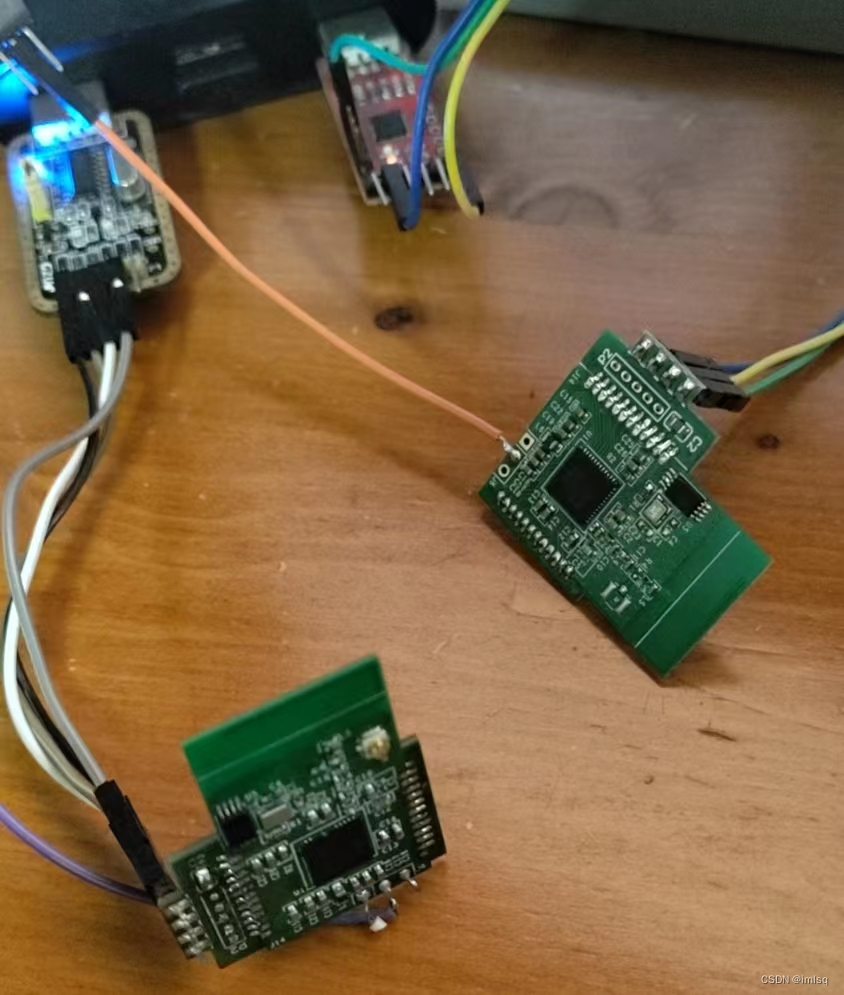

硬件连接只需要4根线，VCC,GND，SWD，PD7

开发环境搭建

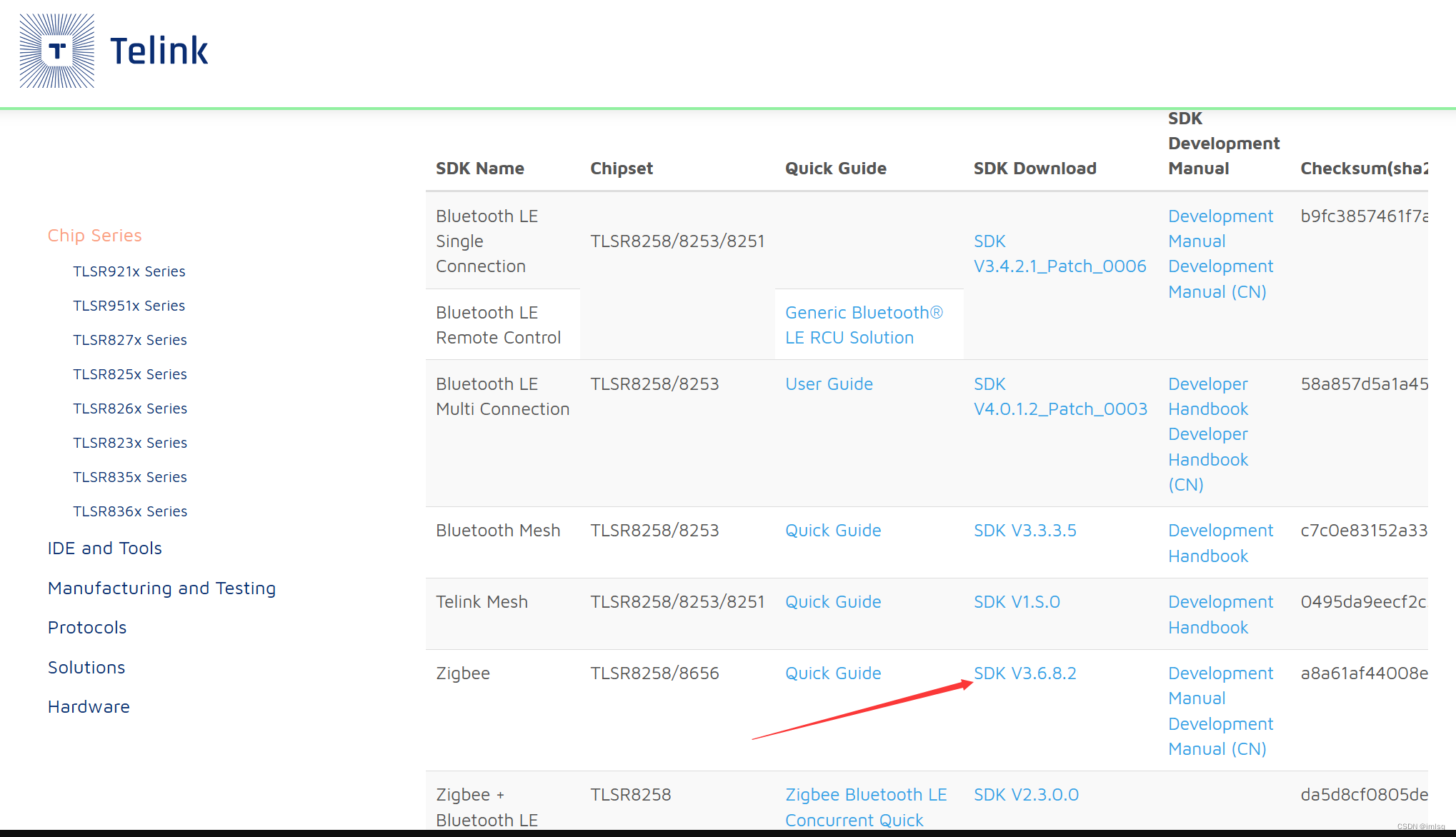

下载SDK

TLSR825x Series - Telink wiki

下载开发工具

eclipse(这个eclipse非常难以使用的老古董代码编辑器，入门后可以自行改成vscode等工具，通过make命令行来编译)

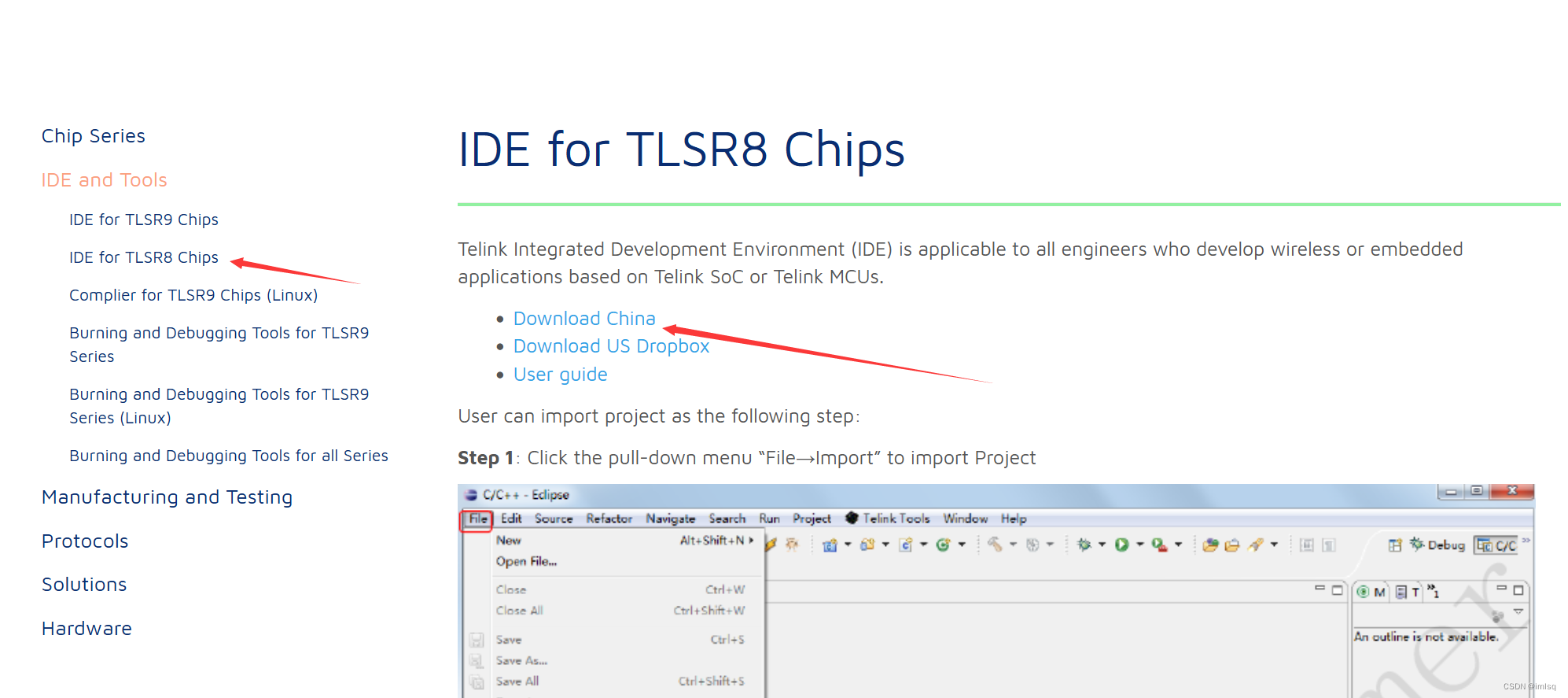

IDE for TLSR8 Chips - Telink wiki

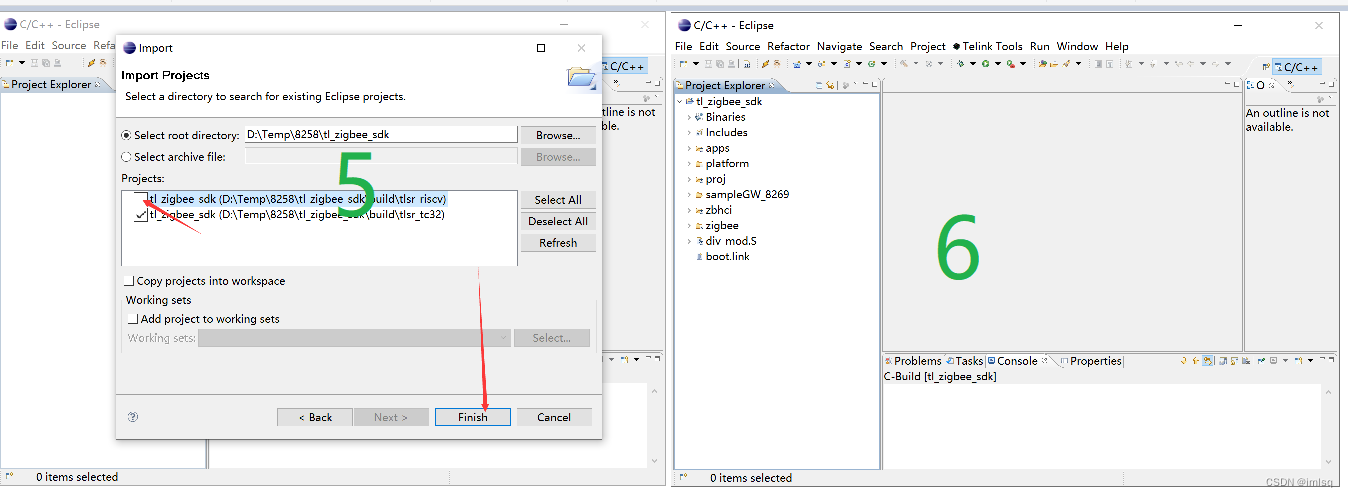

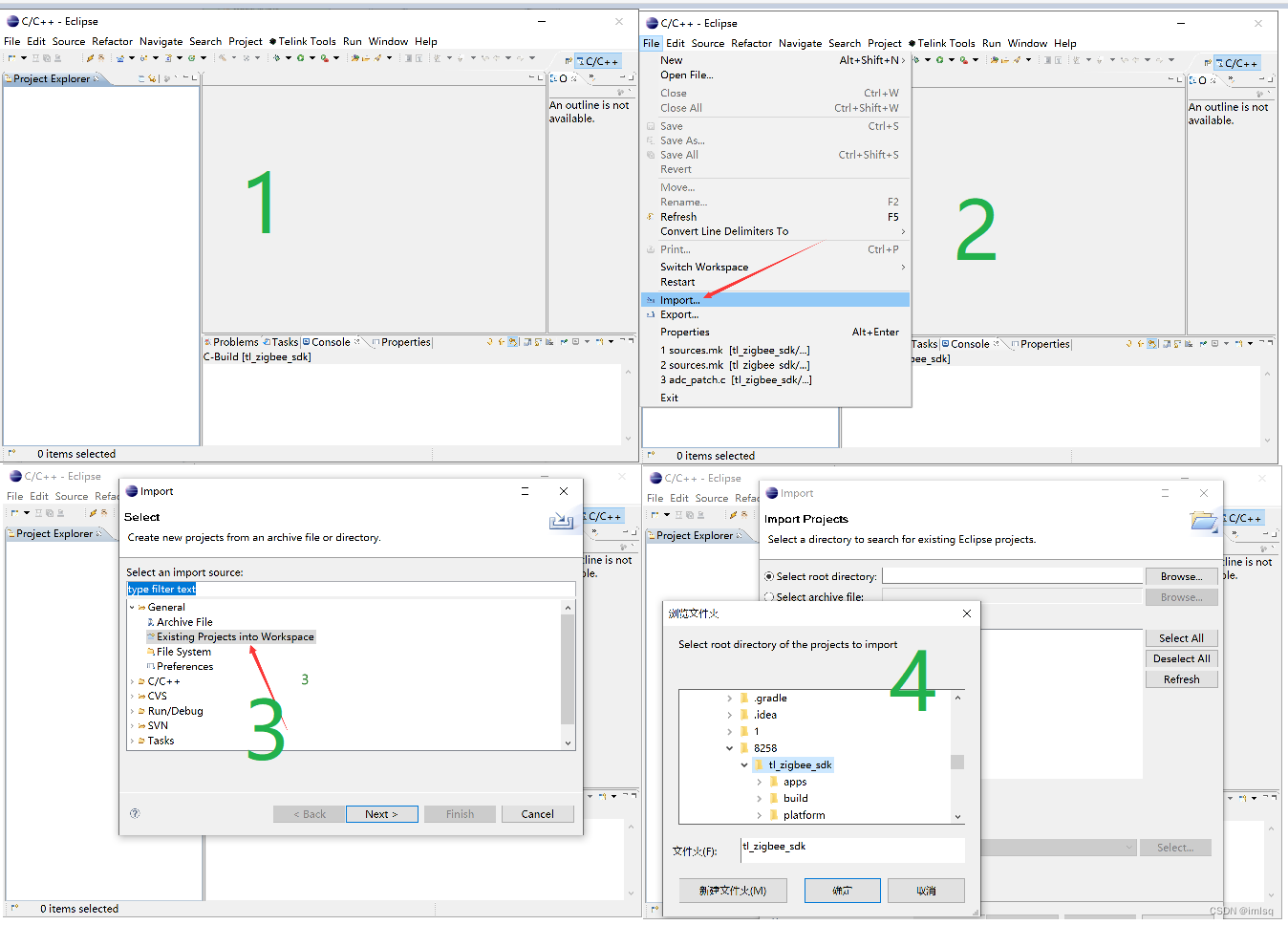

导入DEMO工程

下载SDK后，解压到一个空白目录中

编译程序

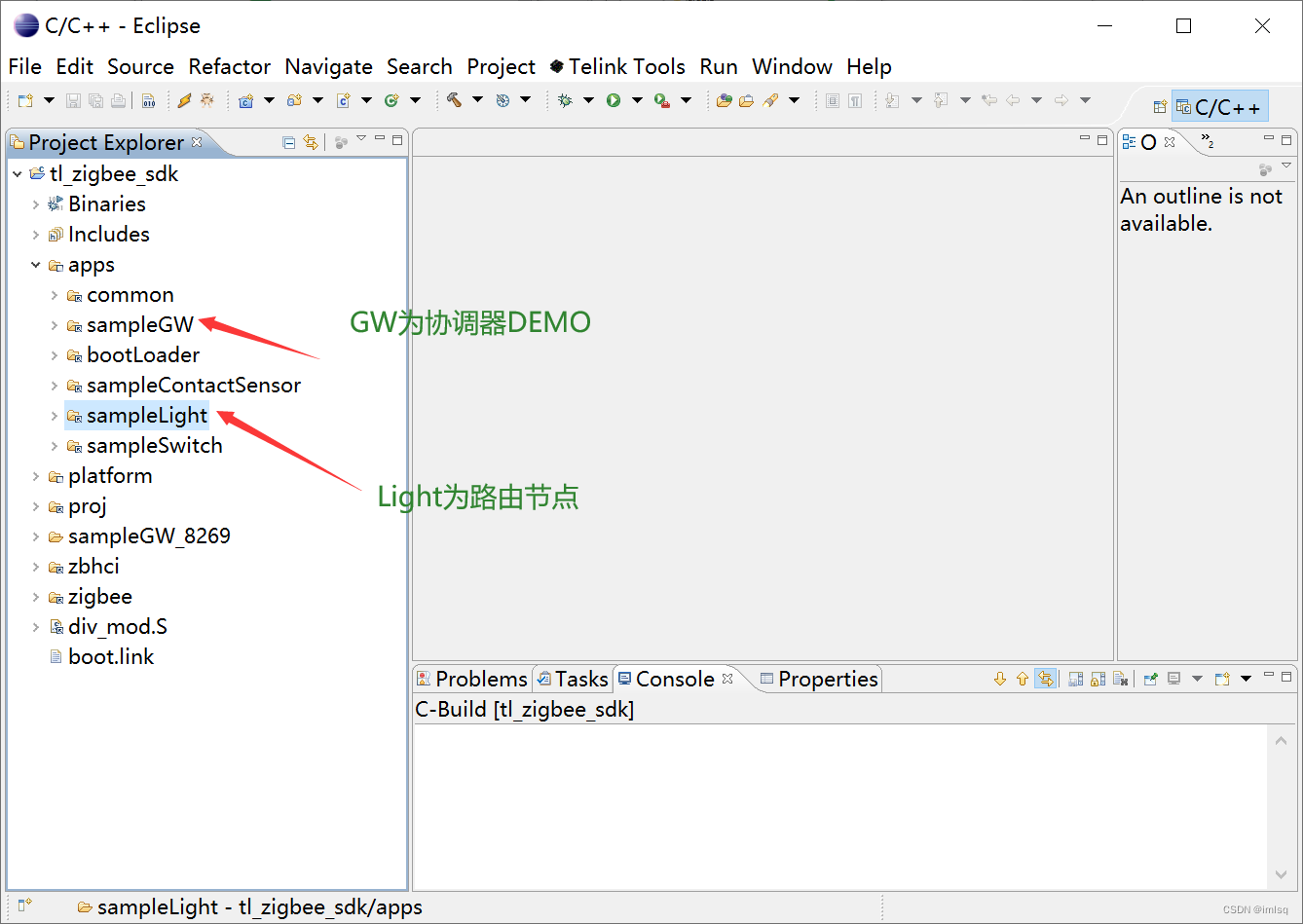

Zigbee组网通信最小组成需要2个节点。一个协调器(sampleGW)加一个节点(sampleLight)

编译协调器CO程序

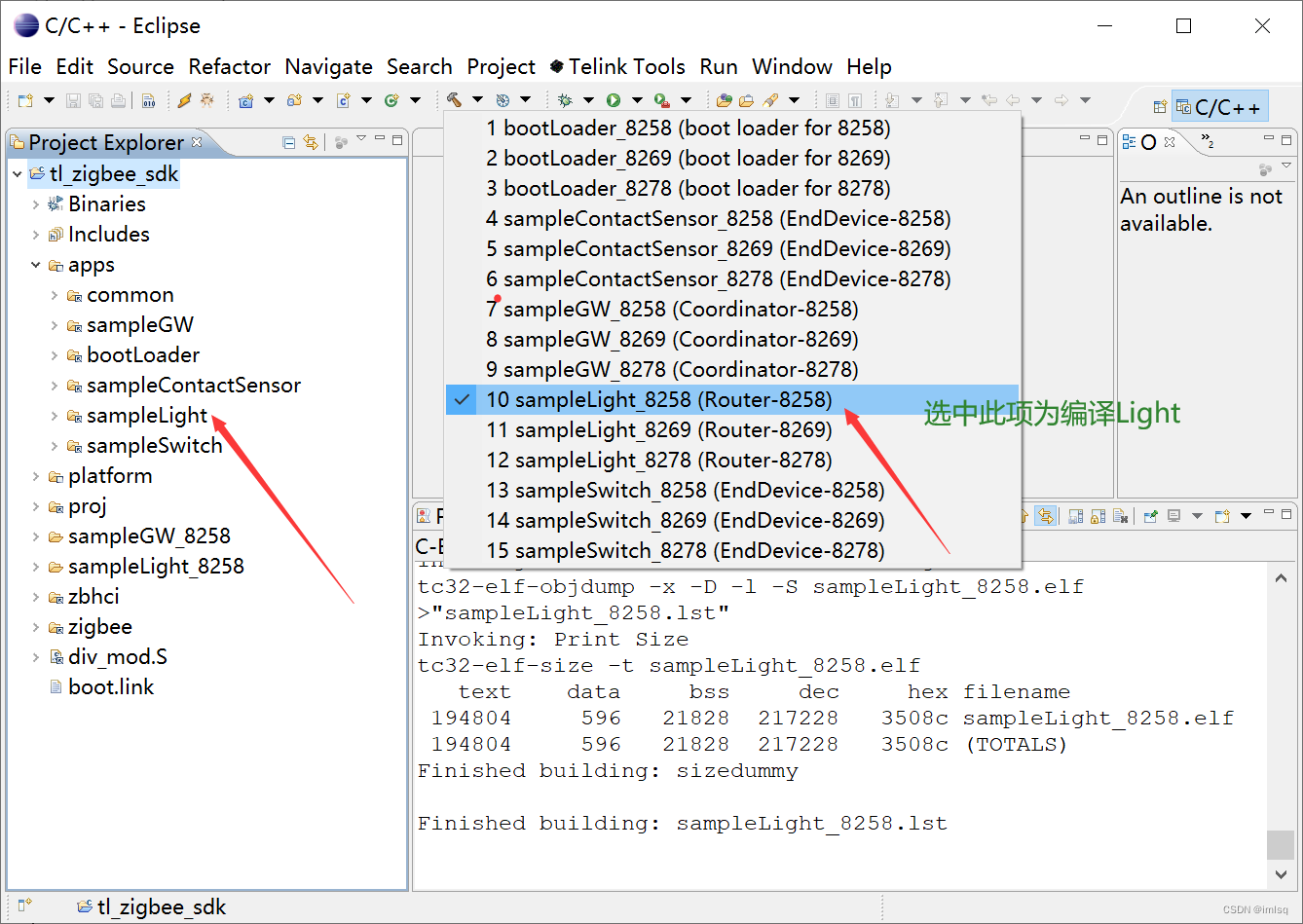

编译路由节点Light

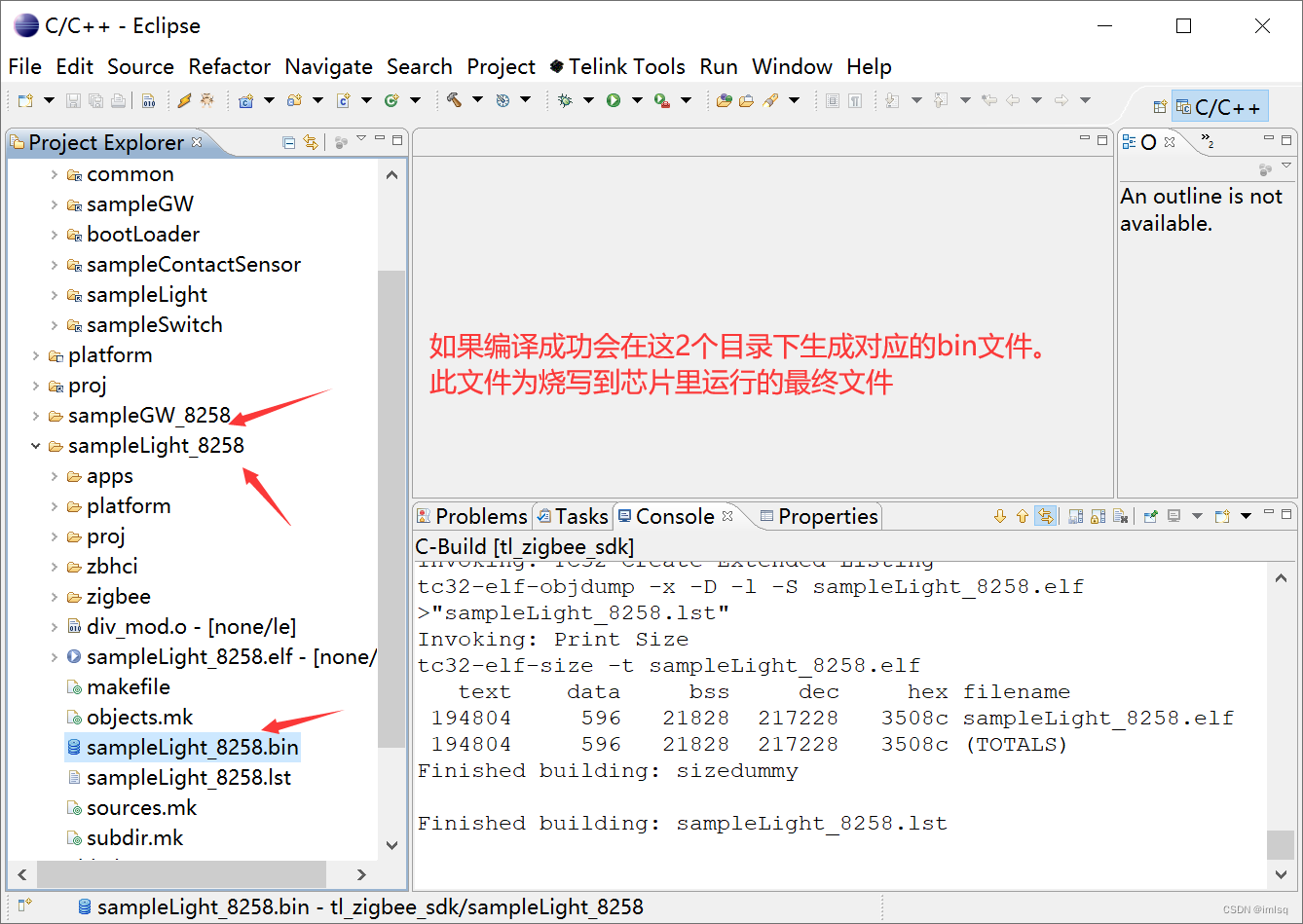

编译结果确认

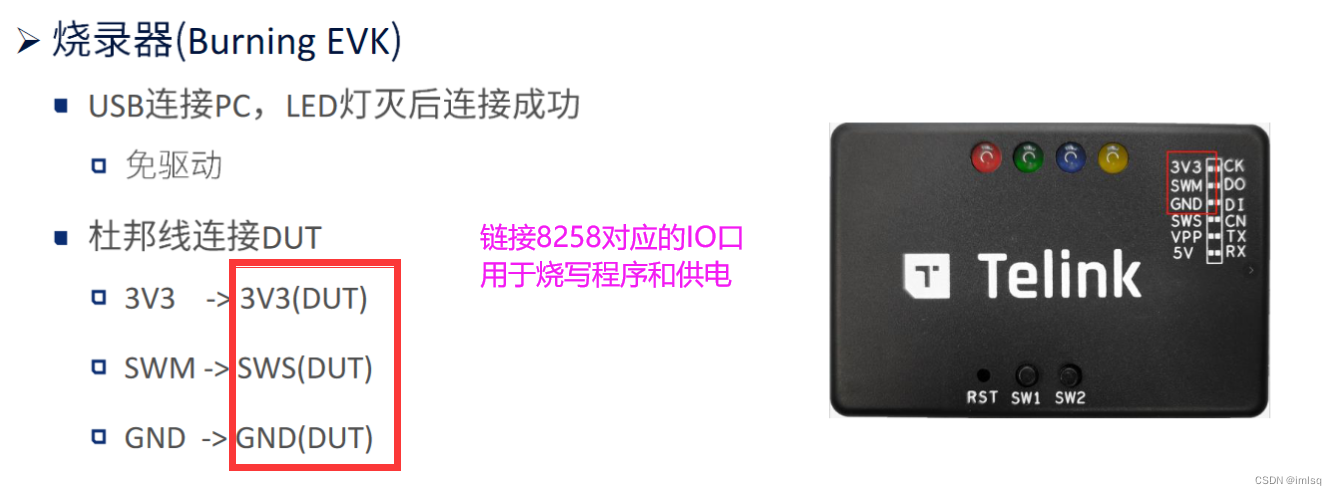

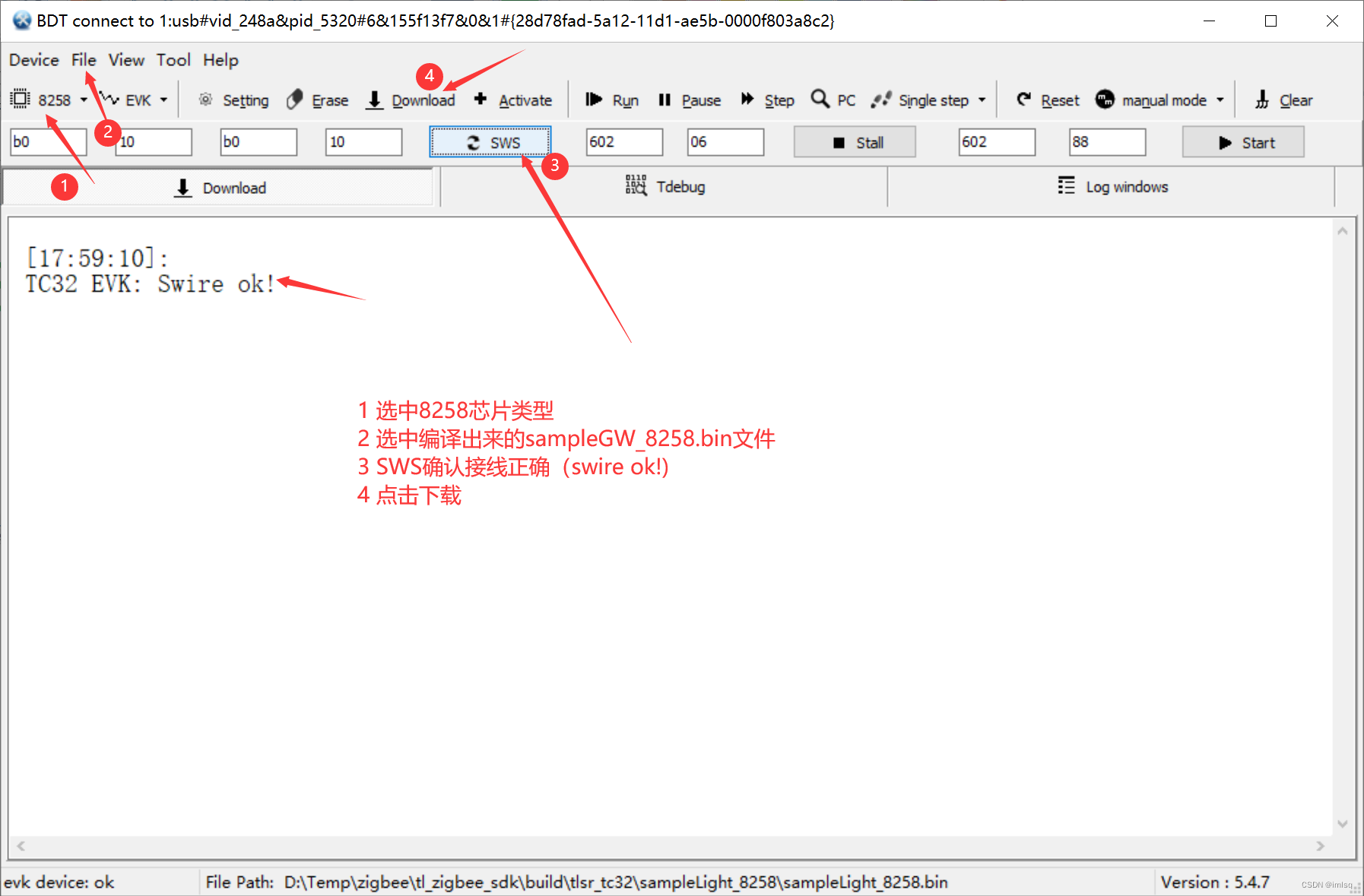

烧写程序到芯片

如果在donwnload之前点击erase按钮为清除所有数据

您需要烧写2个模块

一个sampleGW_8258.bin 作为协调器

一个sampleLight_8258.bin 作为节点

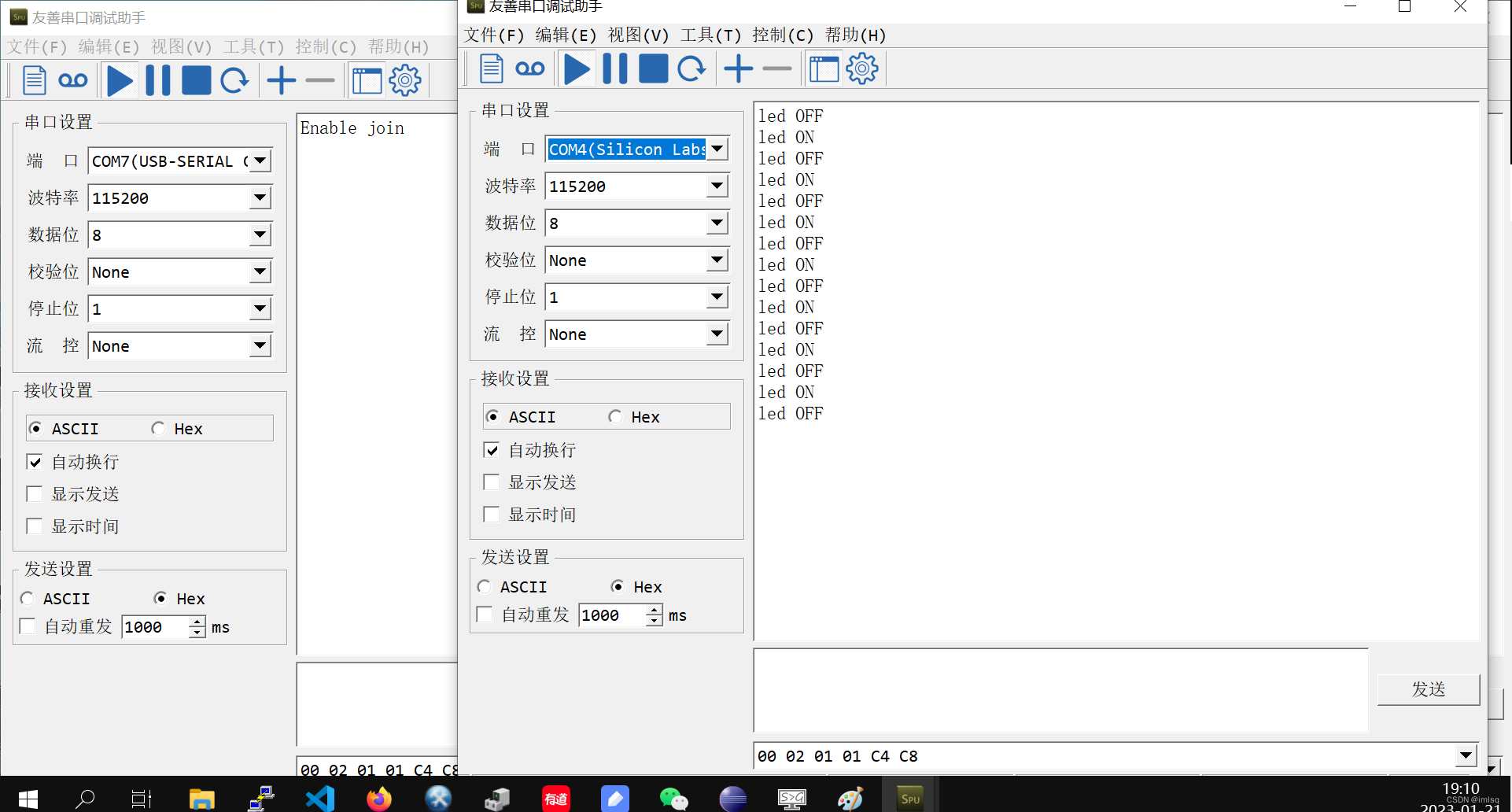

至此，您已经接近成功！下面通过修改sample例子少量的代码来实现组网通信，并输出结果到PC串口上

修改代码

sampleGW上电就打开网络180秒,让Light节点与GW节点组成相同的网络,Zigbee组网特性，如果不打开网络无法组成网络
sampleGW协调器1秒1次广播消息到light节点

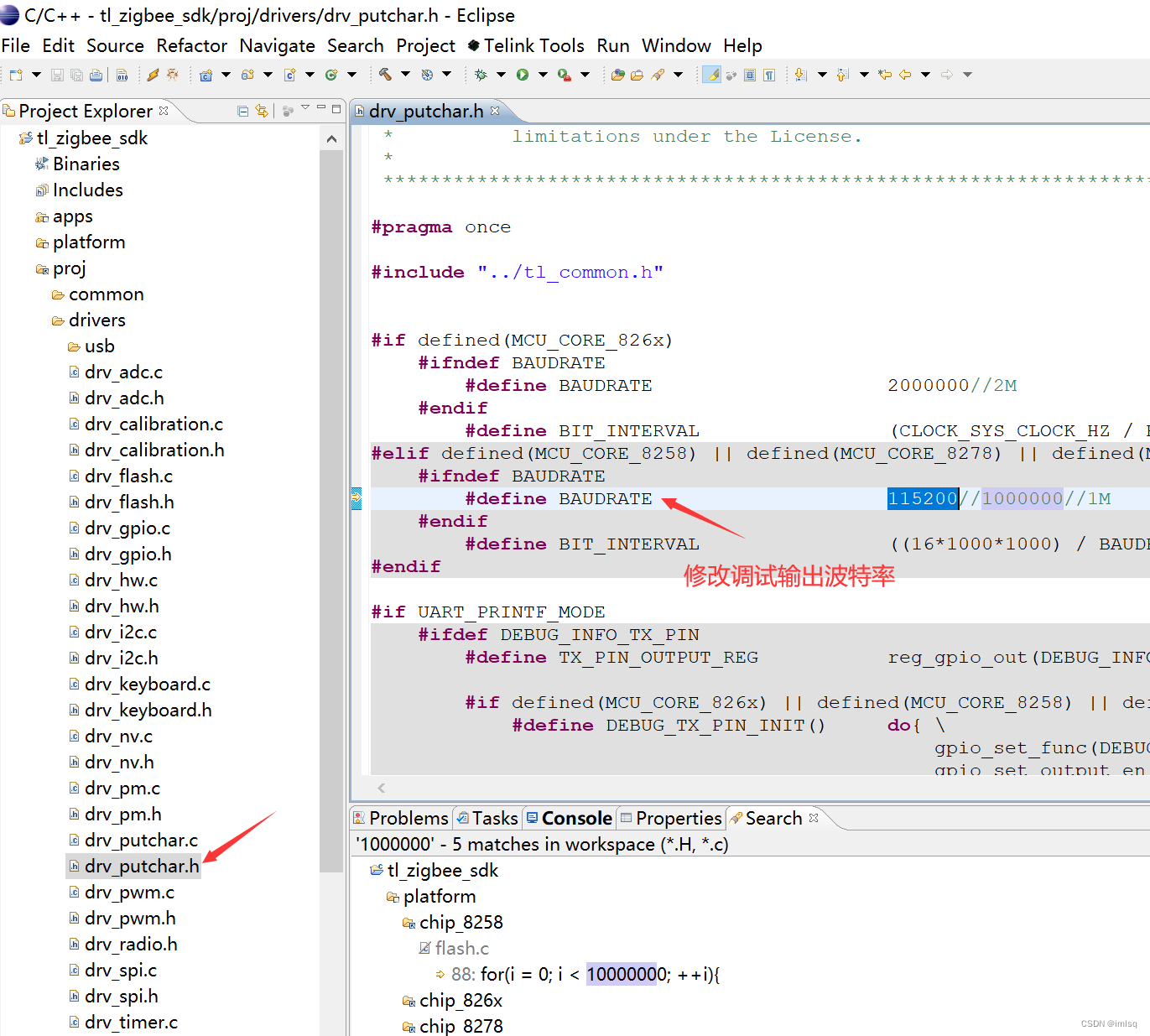

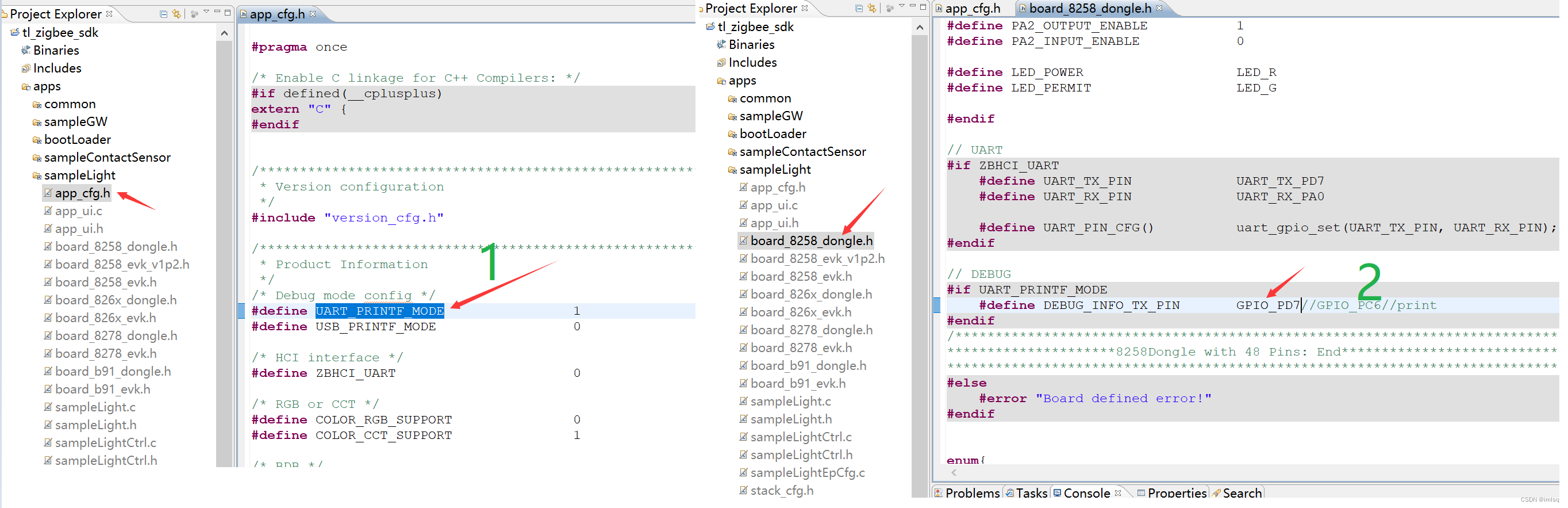

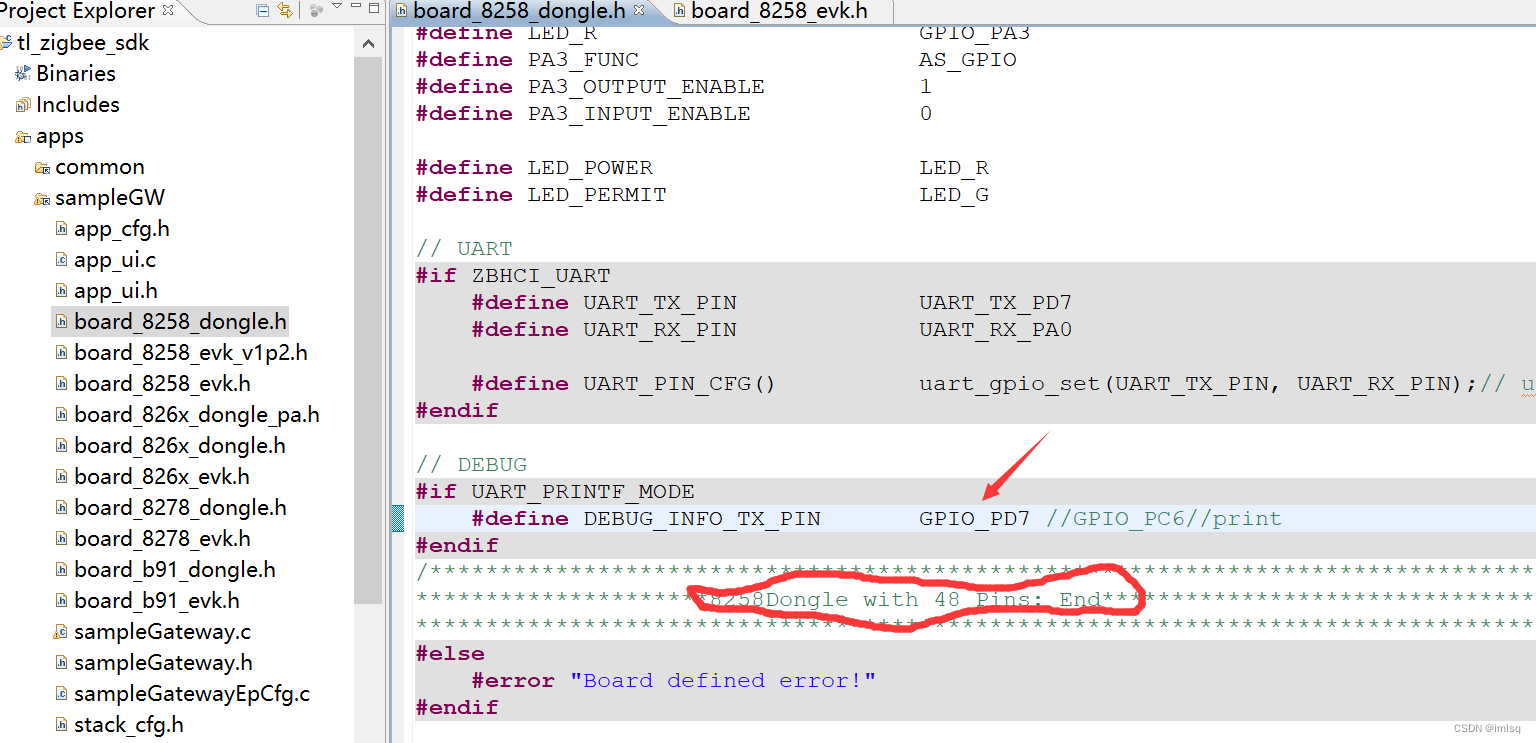

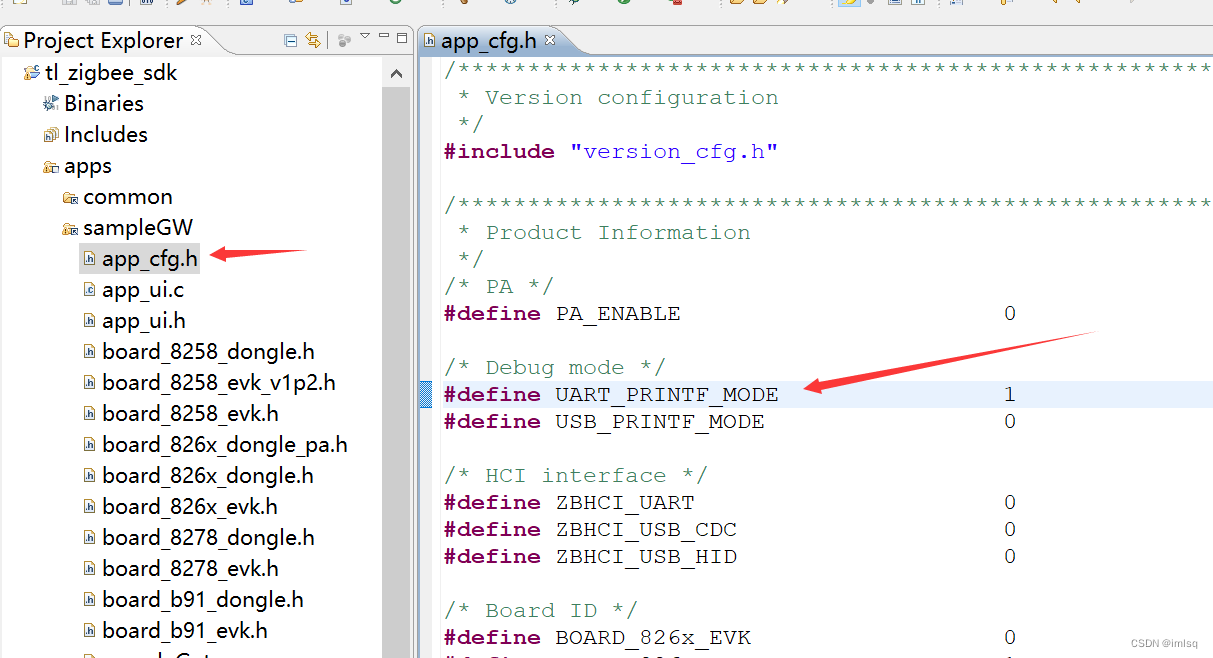

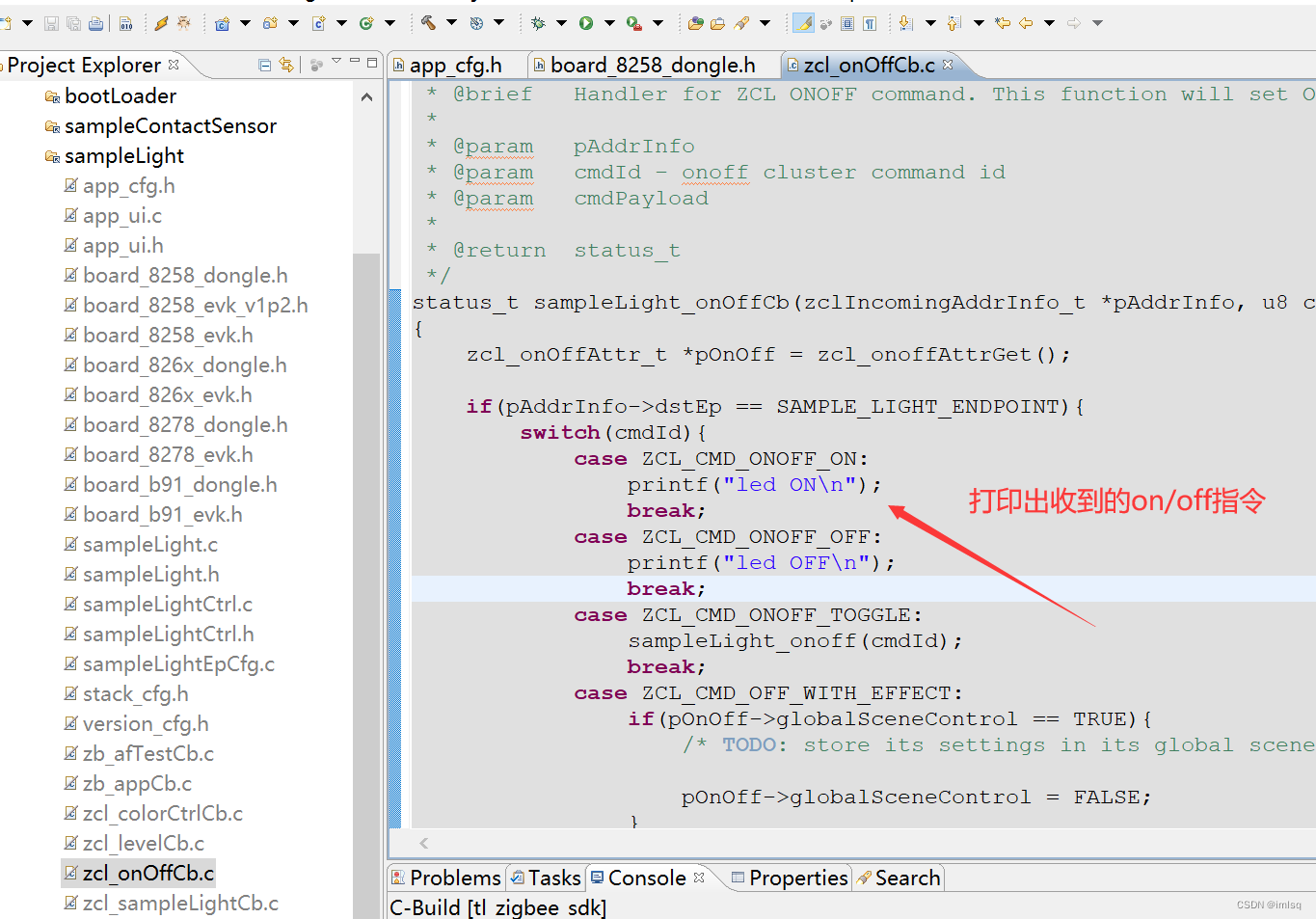

修改使用PD7作为调试打印(printf)输出，把调试信息输出到PC上

sampleGW代码修改

sampleGateway.c

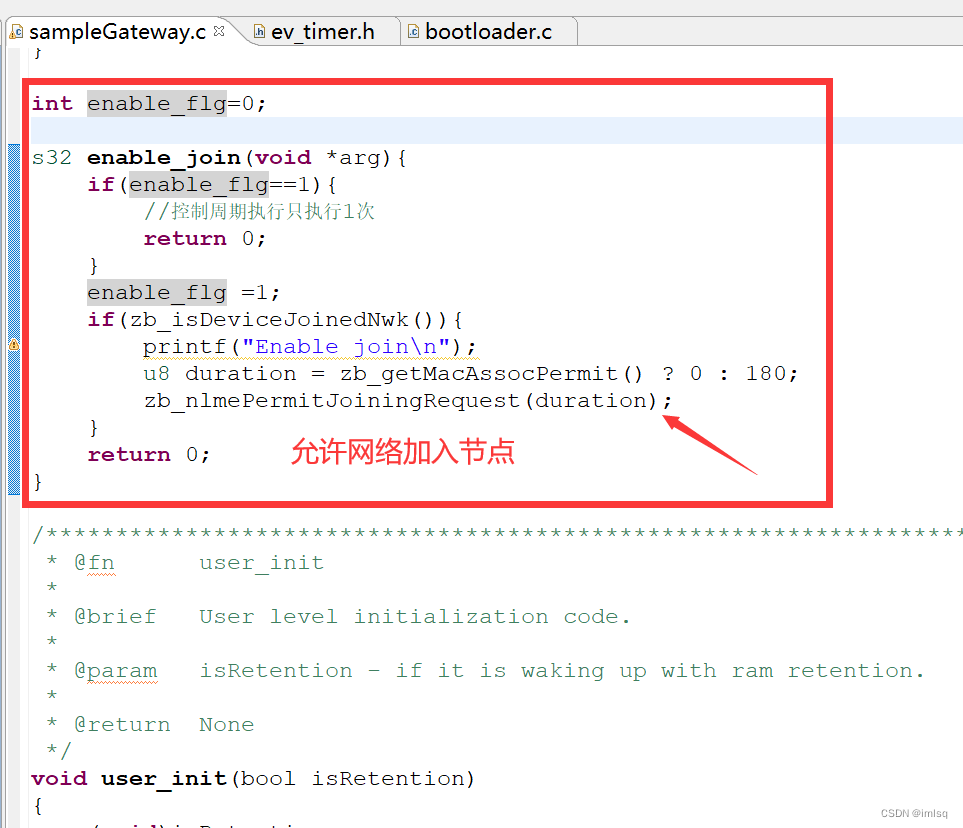

增加一个函数enable_join


int enable_flg=0;
s32 enable_join(void *arg){
    if(enable_flg==1){
        //控制周期执行只执行1次
        return 0;
    }
    enable_flg =1;
    if(zb_isDeviceJoinedNwk()){
        printf("Enable joinn");
        u8 duration = zb_getMacAssocPermit() ? 0 : 180;
        zb_nlmePermitJoiningRequest(duration);
    }
    return 0;
}

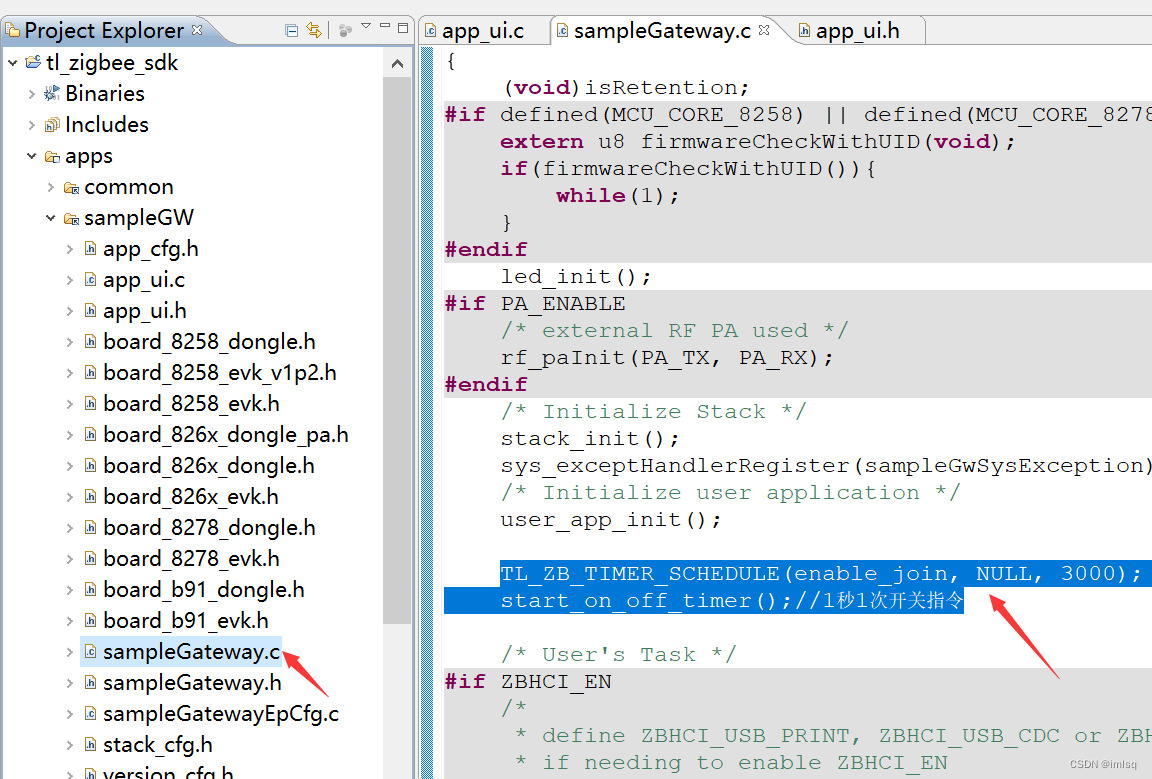

增加一行到user_init函数(入口函数)

TL_ZB_TIMER_SCHEDULE(enable_join, NULL, 3000);
