[zigbee]-瞎搞-（一）

66 阅读 0 评论 44 点赞

我是靠谱客的博主畅快火车，最近开发中收集的这篇文章主要介绍[zigbee]-瞎搞-（一），觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

拿到一大堆资料，从某供应商中x通拿到8个样品，从国外客户拿到两个cc2530的固件，但是不知道怎么烧录（要用工具CCDebugger）,之后，去中X通还发了一个下午时间+加班到9点，才帮忙烧录了这几个模块，但是通过rxtx发送抓数据，跟客户的一直对不上。回来直接在某宝上买了个几十块的CCDebugger工具，准备自己烧录测试。

烧录方法：

烧录软件-flash-programmer-1.12.8.zip

CCDebugger工具需要接的5个引脚：1(GND)2(VDD)3(Debug Clock)4(Debug Data)7(reset)，模块需要外接电源。

烧录成功的图片：

测试方法：

Please, try to flash the firmware and send 0xFE, 0x0, 0x21, 0x02, 0x23. As a response you should get exactly 10 bytes and first 4 should be 0xfe, 0x05, 0x61, 0x02.

系统软件的修改：配置成ttyS2通信，115200 8n1n(波特率-传输数据位数-是否有奇偶校验-停止位-是否流控)

这里涉及到怎么设置波特率：通过drivers/tty/serial/serial_core.c uart_set_options（）函数实现。

从控制台查看，会有/dev/ttyS2生成。

我用示波器，抓取到的数据不对，还没弄明白：

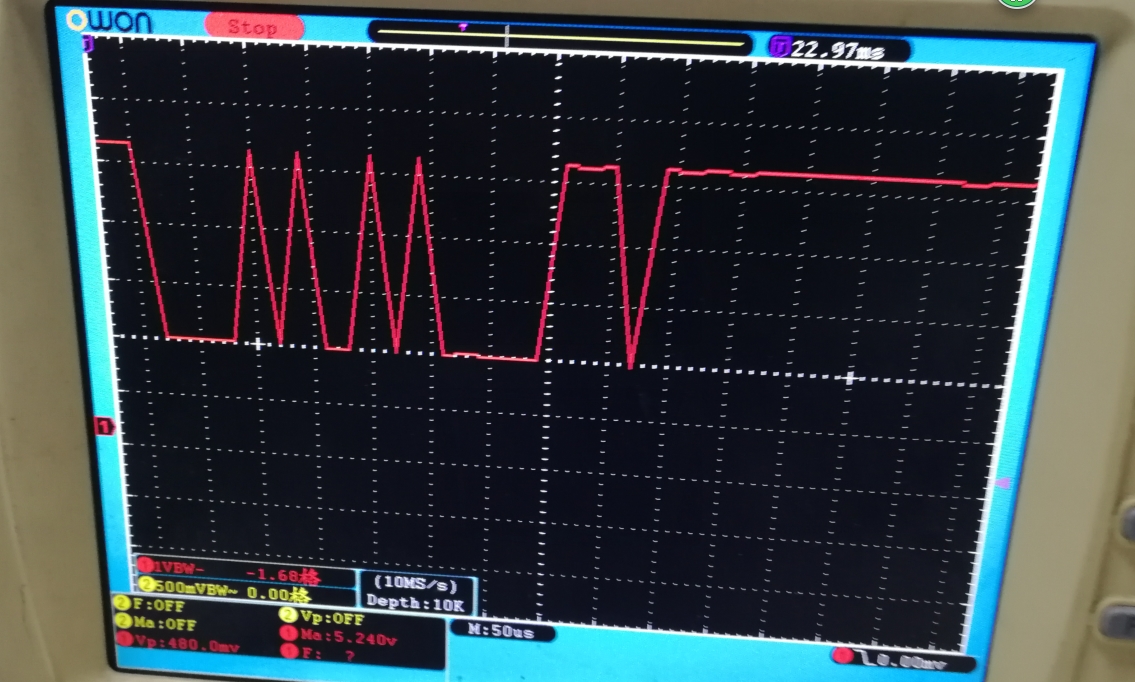

我用示波器测试不到模块的反馈信息，另外，我反复测试了模块的rx引脚，似乎接收到的数据也不正常，明天早上上班时，我要请硬件工程师帮我看看，比如，我发送“echo 0x1 > dev/ttyS2”,得到如下波形：

可能是示波器设置不对，或者这个示波器功能限制，于是换成了LOGIC Analyzer工具

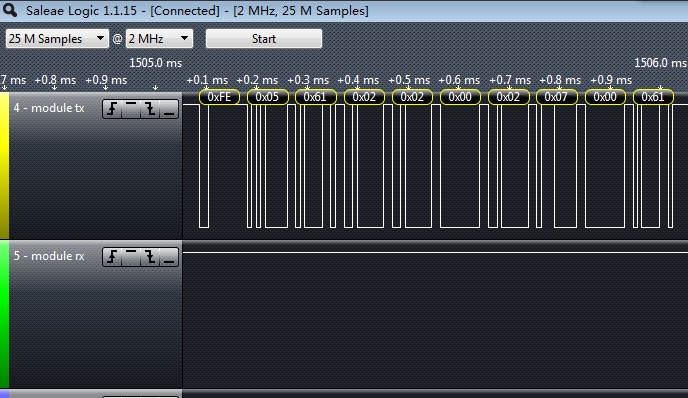

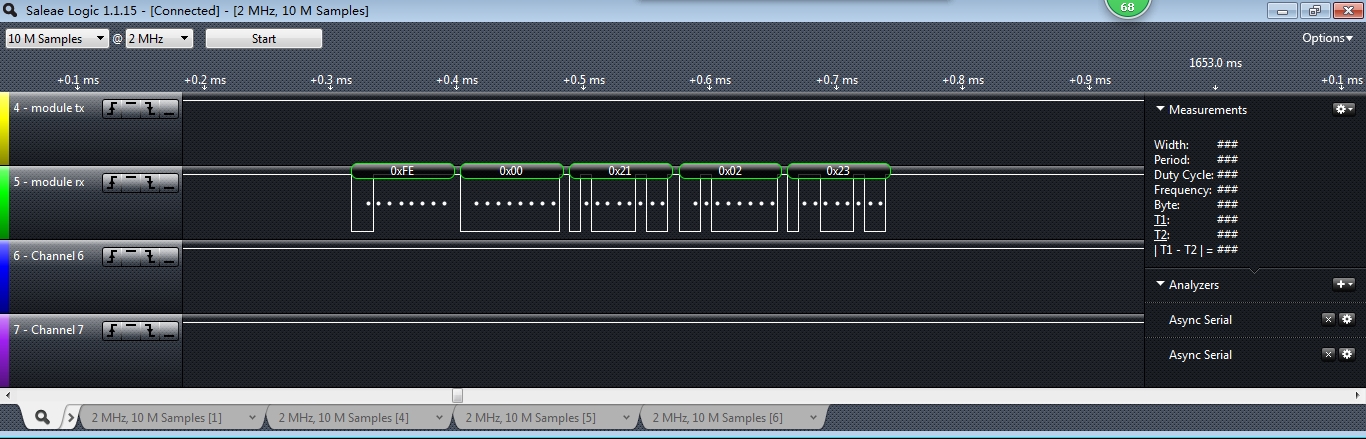

只抓到模块的接收数据，模块没有反馈数据，后面，客户又换了一个固件给我，终于抓到数据了：

之后，我回头想了想，为什么串口SecureCRT抓不到呢，于是，我准备下一个调试助手试试，发现它的发送和接收还有ASCII及HEX的区别，于是大概明白了：

我用了两个串口，一个接android console (如图中secureCRT-com2),另一个串口(如图片中的调试助手)rxtx接模块的txrx

1）在console输入" echo -en 'xfex00x21x02x23' > /dev/ttyS2"，另外一个串口可以获取到模块有发出 Hex value:FE 05 61 02 02 00 02 07 00 61

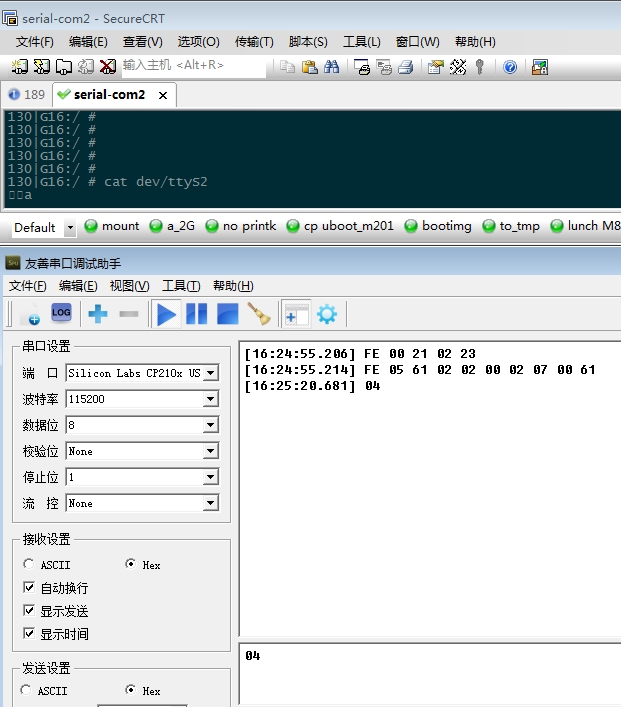

2）在console先输入" cat /dev/ttyS2"，准备接收模块Tx回馈的数据，在另外一个串口先给模块发送"FE 00 21 02 23",串口会收到反馈，见下图中第二行打印（第一行打印是显示的发送数据），但是，此时在console端并未打印出任何数据，之后，我通过串口主动对ttyS2发送一个”04“数据（把串的TX接到模块的TX，即主板的RX; 04为ASCii的结束符的Hex 值），才有下图中的打印：
