ZigBee深入浅出实战篇第一讲

入门介绍

• ZigBee是什么？有什么作用？为什么引入ZigBee?

ZigBee是无线设备之间的一种通信方式；ZigBee/ZigBee协议/ZigBee的通信方式三种称呼没有任何区别，只是不同的说法。ZigBee的作用就是用于无线模块之间建立通信，构建无线局域网。ZigBee的优点是大规模组网能力和低功耗，缺点是数据传输速率不大，如果在某种应用中，需要这样的优点，而它的缺点造成的影响不大，那么选用ZigBee非常合适。

• 学习ZigBee的前置知识

掌握简单的C语言编程，最好有51单片机编程经验。

• 学习方法

先掌握基本的CC2530片上实验，后续侧重于协议栈和无线局域网。不能满足于跑别人代码，看到对应现象就觉得学会了。学会用抓包工具分析相关代码。

开发环境搭建

IAR软件安装

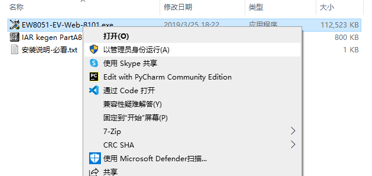

右击IAR软件，win10以管理员身份打开

接下来点击next即可

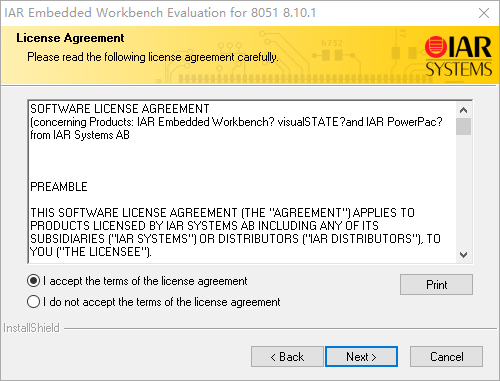

勾选accept

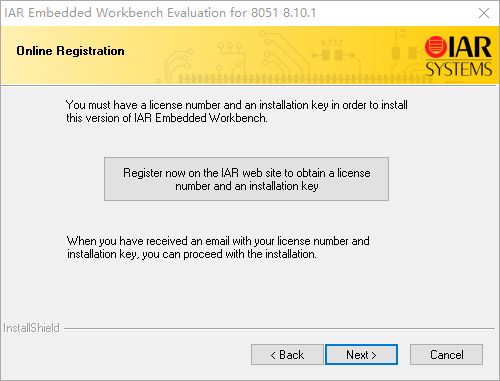

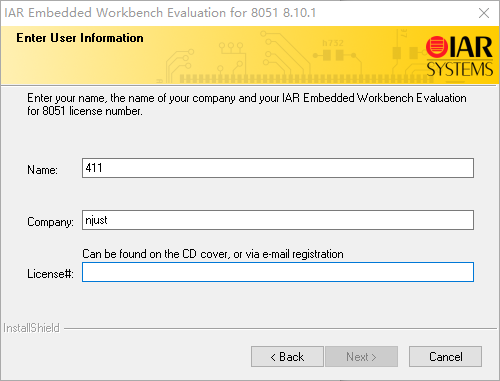

提示要求输入license#

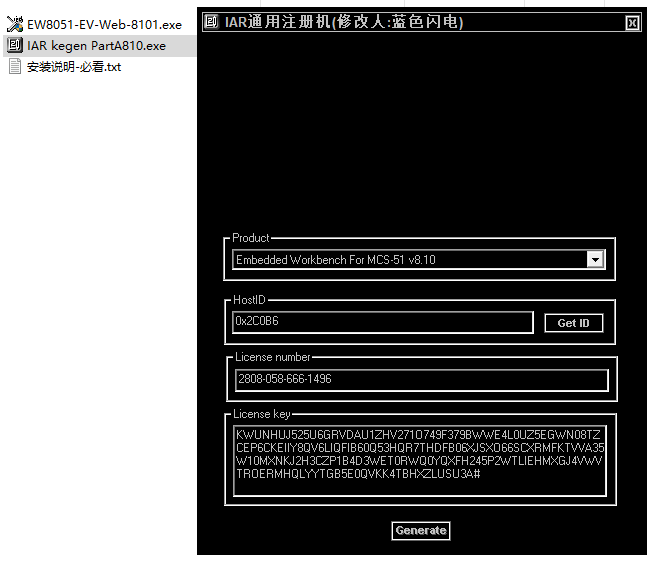

打开注册机软件，Product中勾选Embedded Workbench For MCS-51 v8.10，生成License number和License key

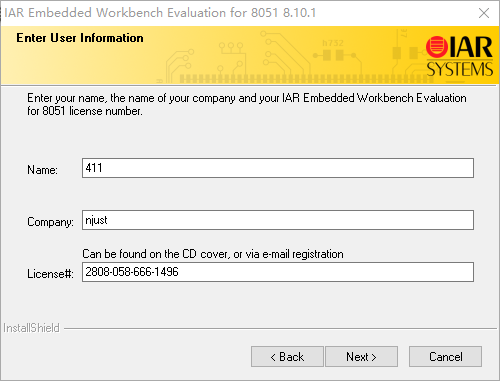

复制License number至license#，点击next

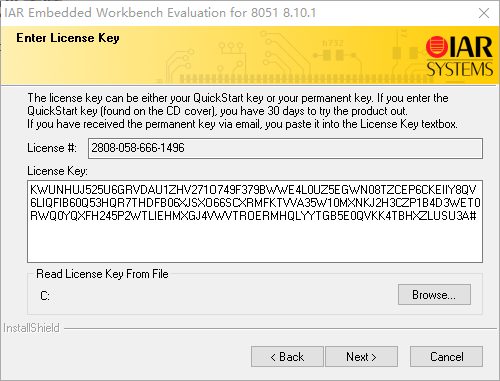

复制对应的License key至下图中，点击next

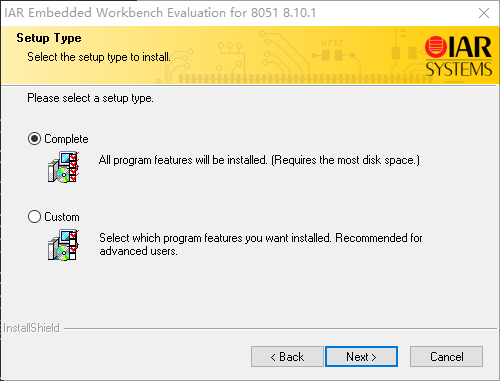

直接next

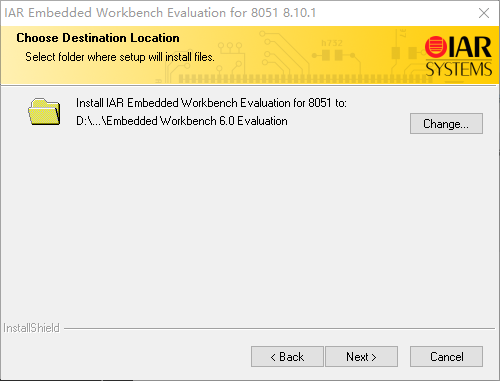

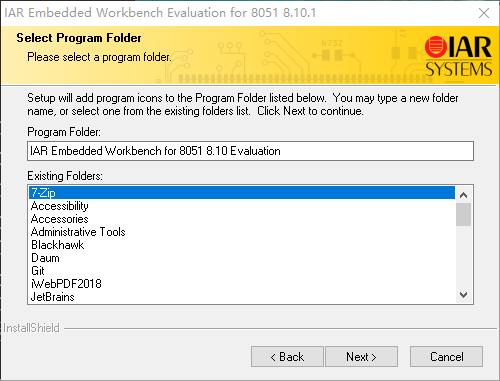

点击change可自行更改安装位置

直接next

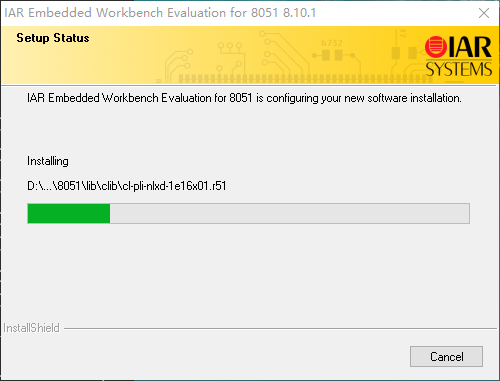

开始安装

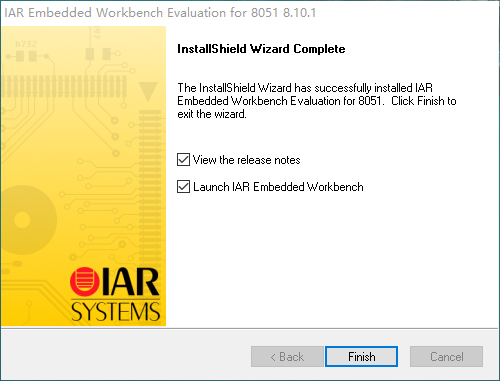

安装成功并打开软件

IAR工程文件的建立

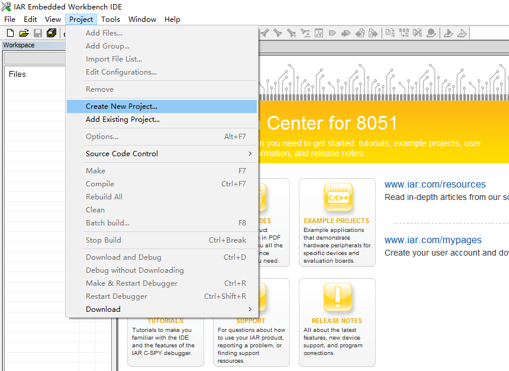

打开IAR软件，Project-create new project

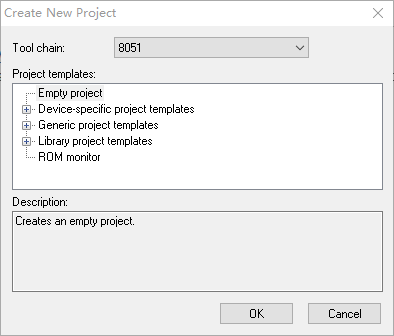

点击empty project,再点击ok

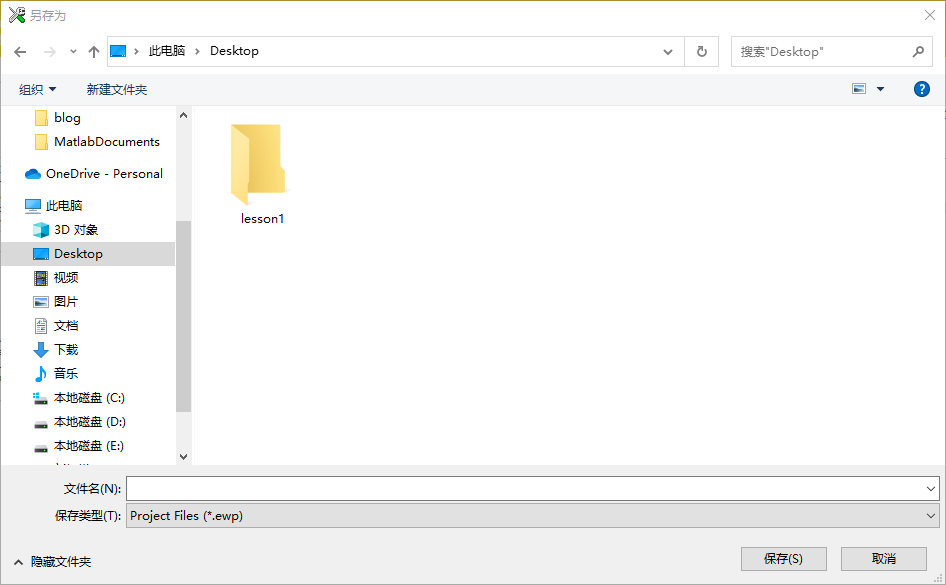

工程文件另存为，比如，在桌面创建lesson1文件夹

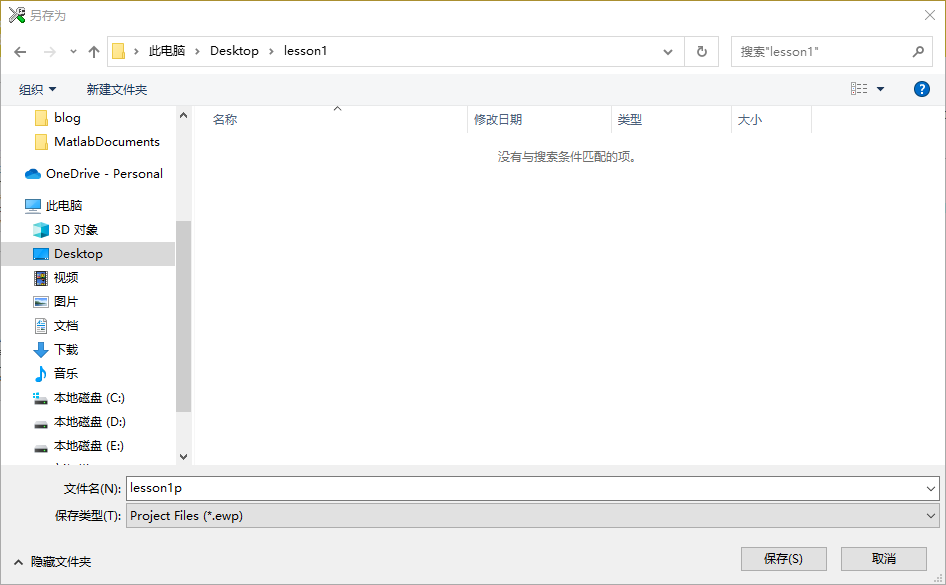

在lesson1文件夹中建立工程文件lesson1p

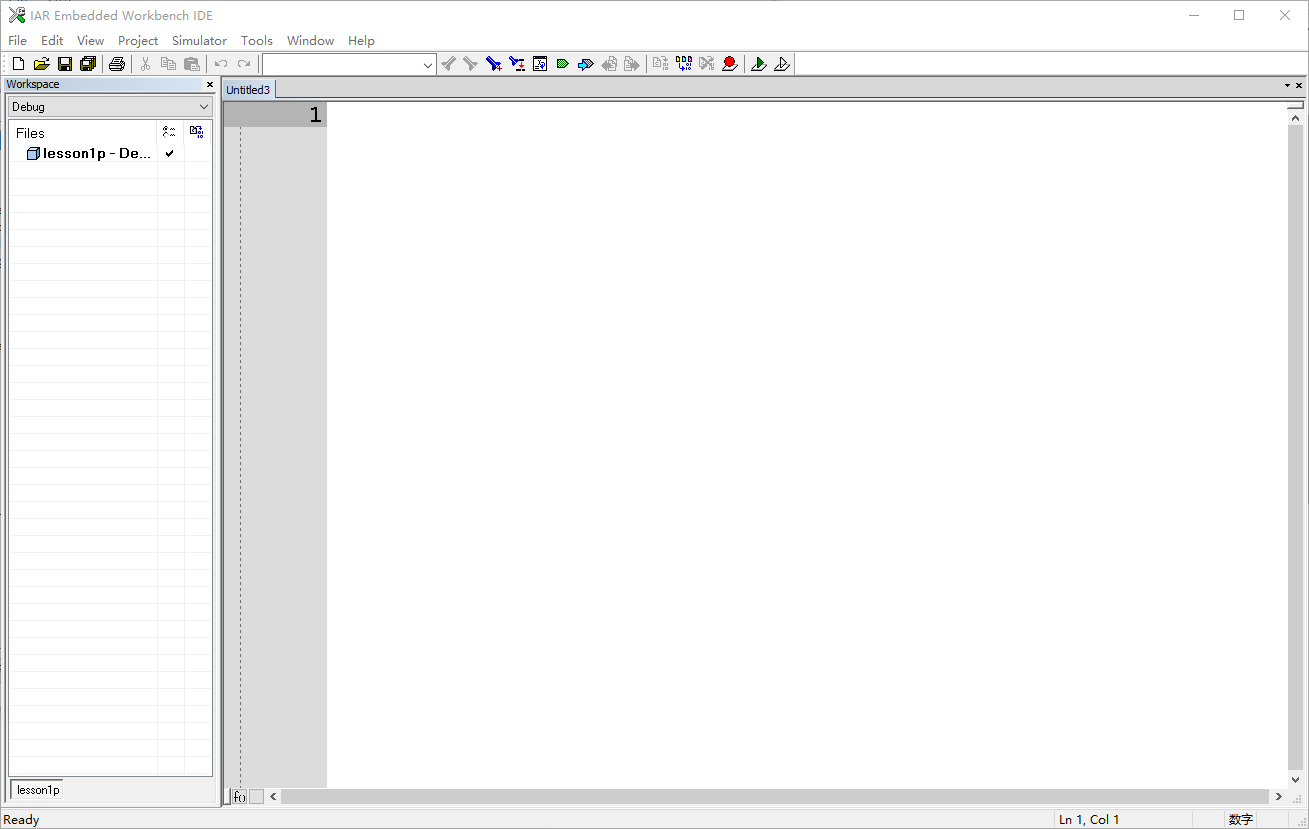

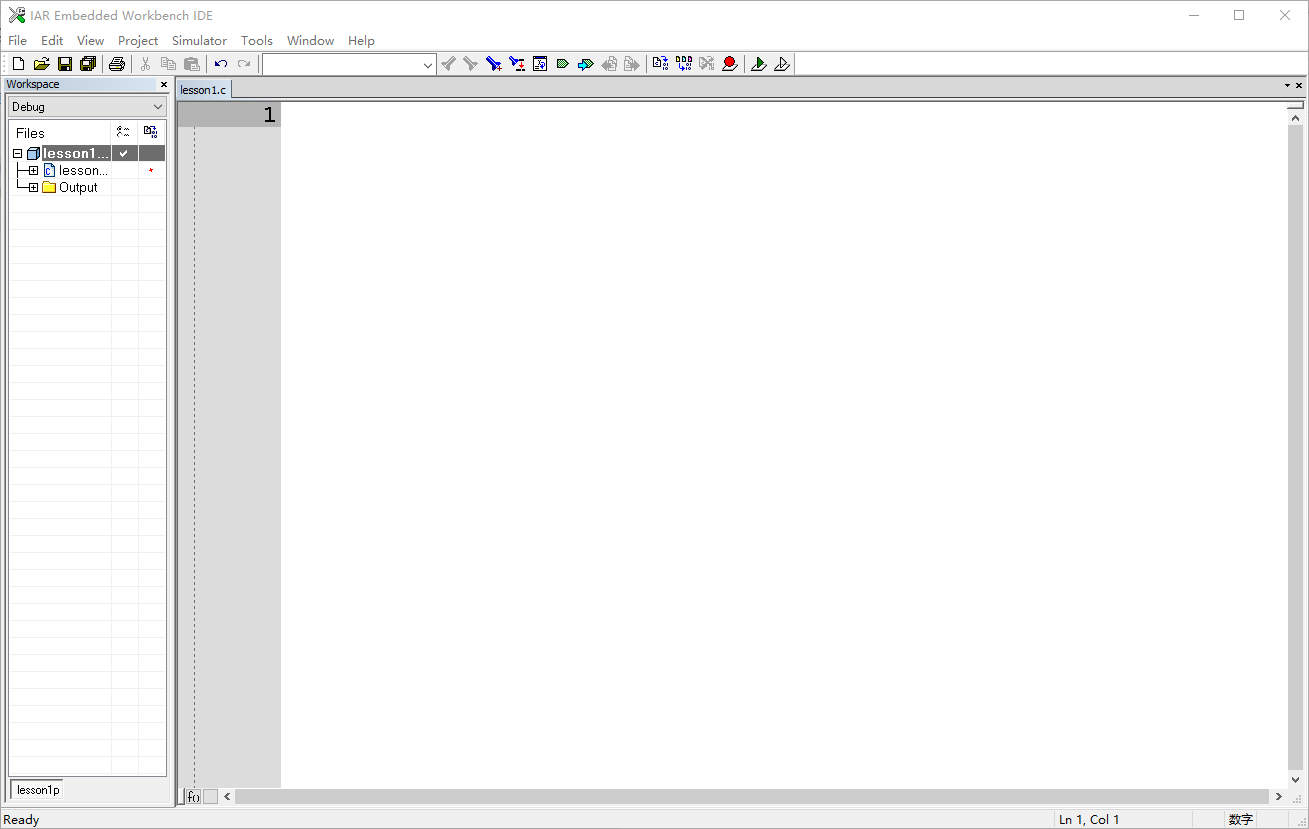

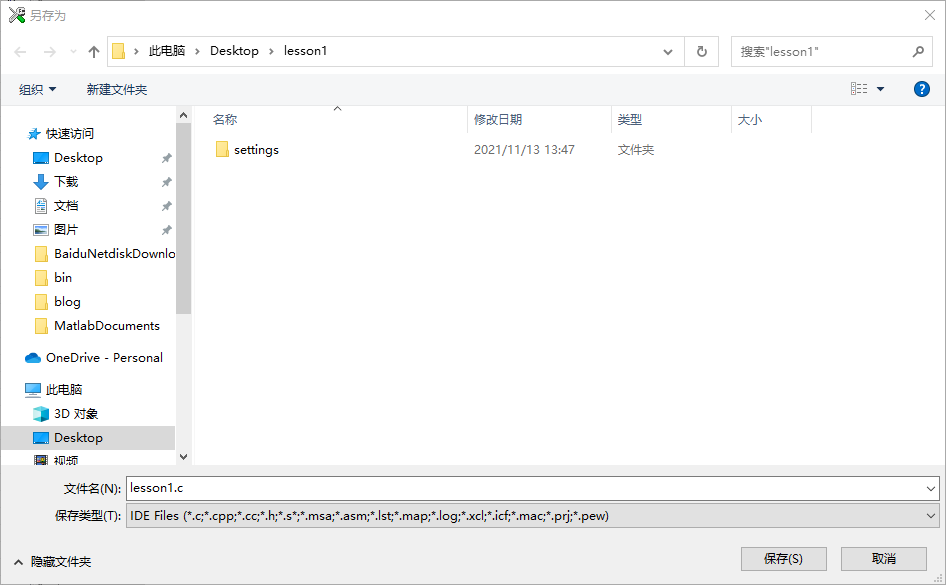

在工程中新建一个.c文件,点击新建并保存，命名为lesson1.c

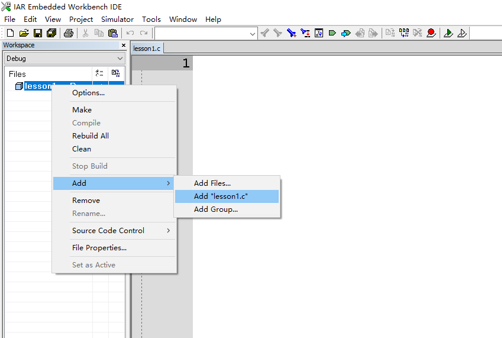

将lesson1.c添加至工程中


点击编译按钮，弹出保存工作空间对话框，命名为lesson1w

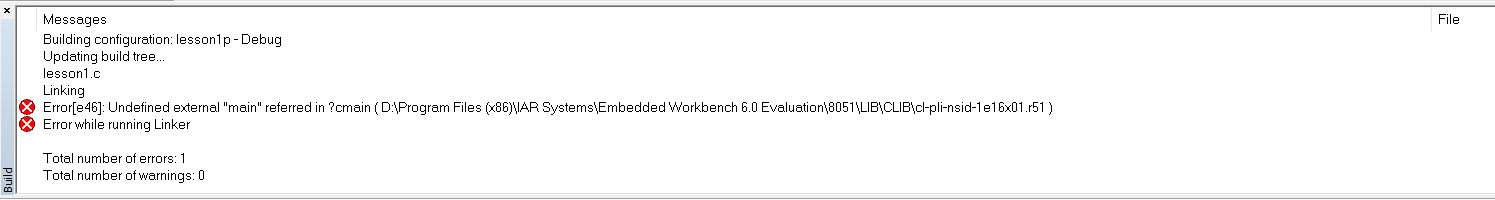

弹出错误信息

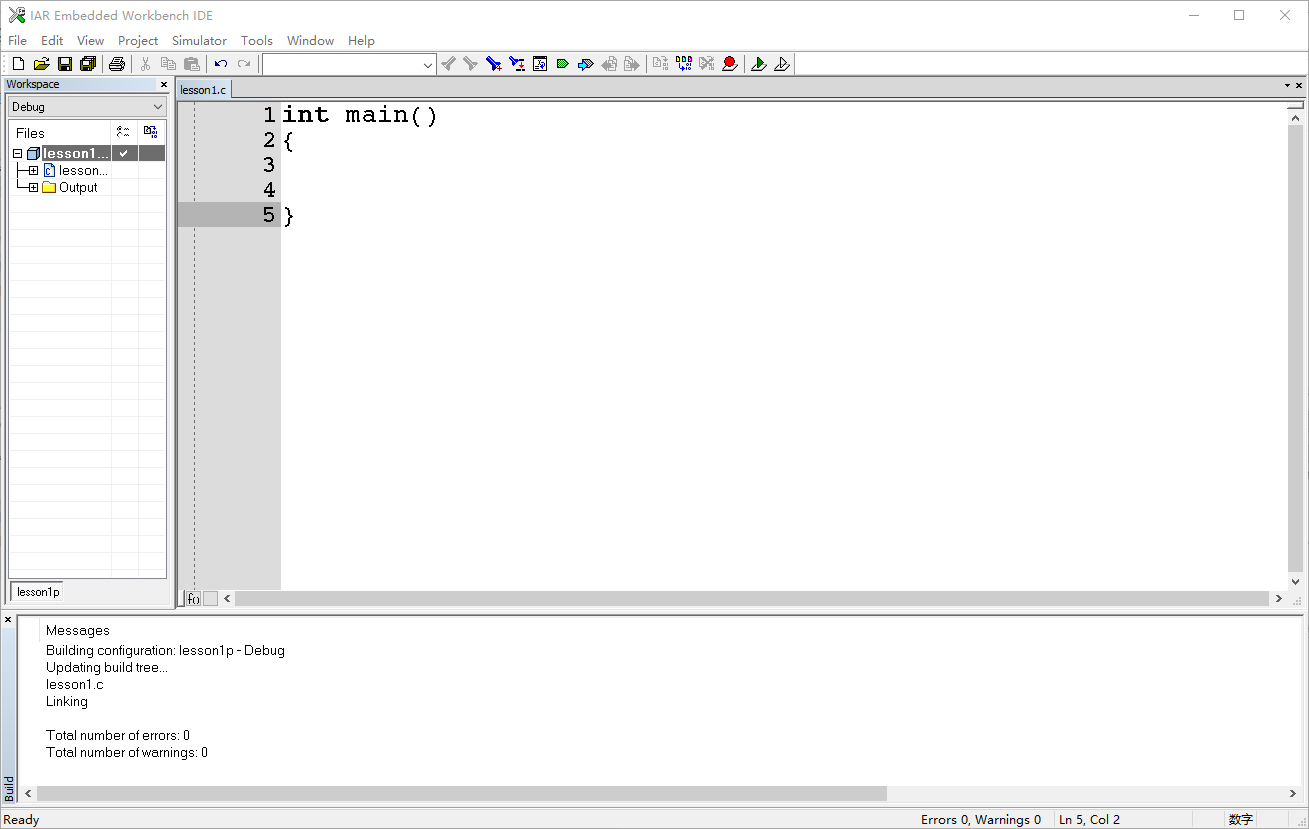

添加主函数后再编译，终于成功！

仿真器驱动安装

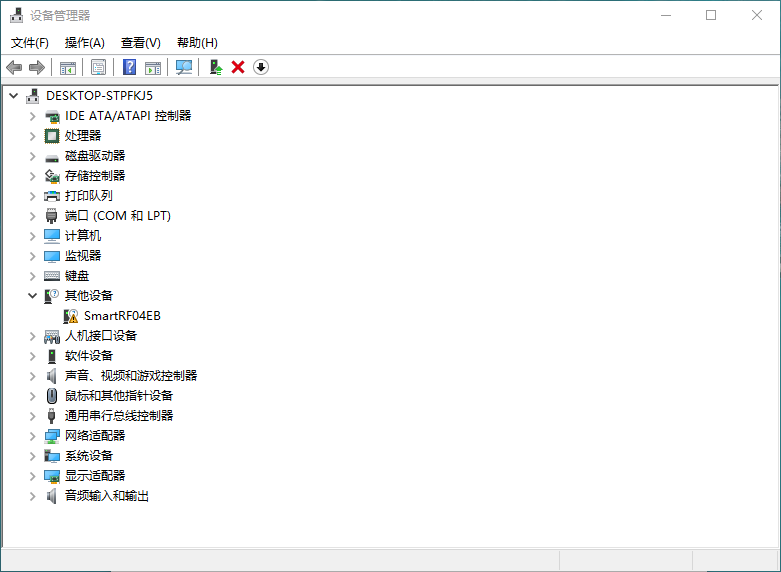

将仿真器SmartRF04EB的USB插进电脑，在电脑设备管理器中会发现这个设备，需要为仿真器安装驱动程序。

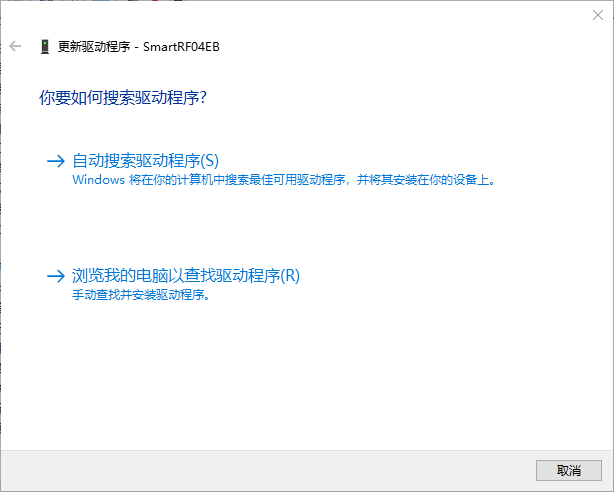

选中设备，右键更新驱动程序，点击浏览我的电脑以查找驱动程序

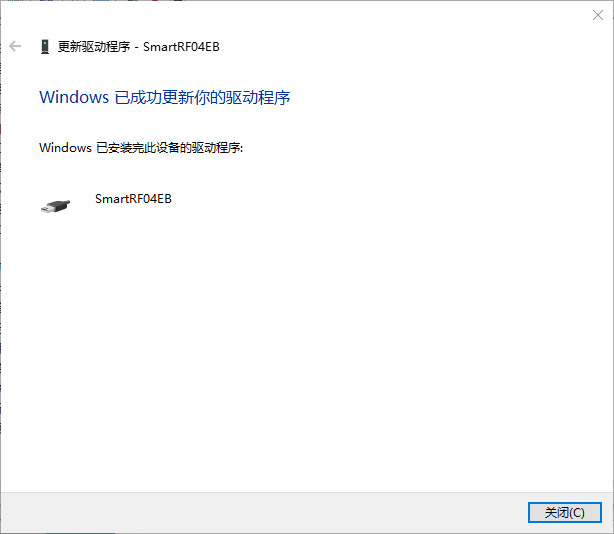

选中驱动程序即可安装成功

TI协议栈安装

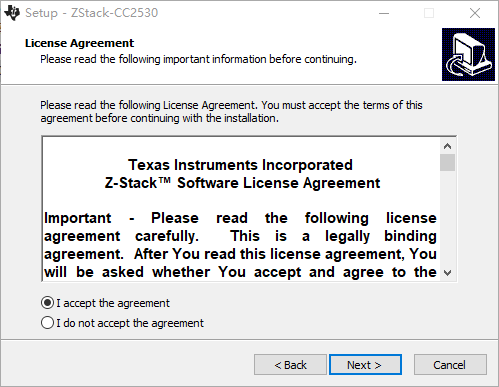

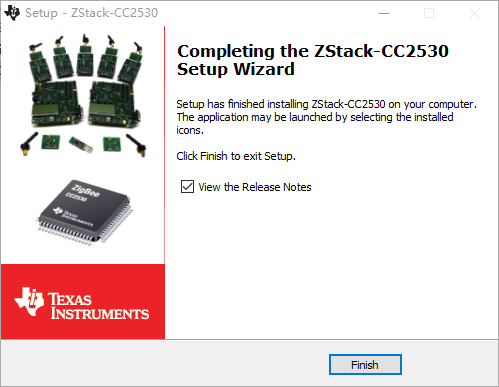

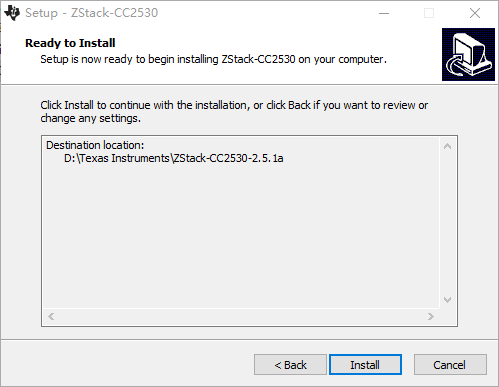

ZSATCK安装较为简单，默认next就行

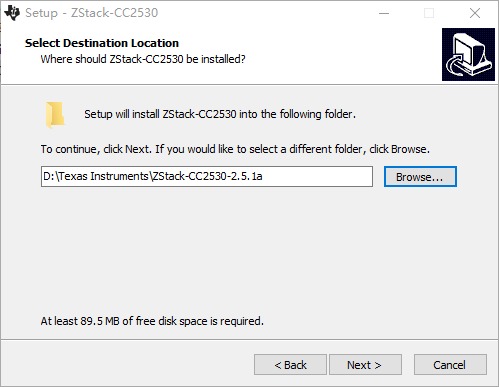

可更改文件安装路径

第一个程序

硬件原理图

工程配置

这里是基础实验配置，使用协议栈不用配置

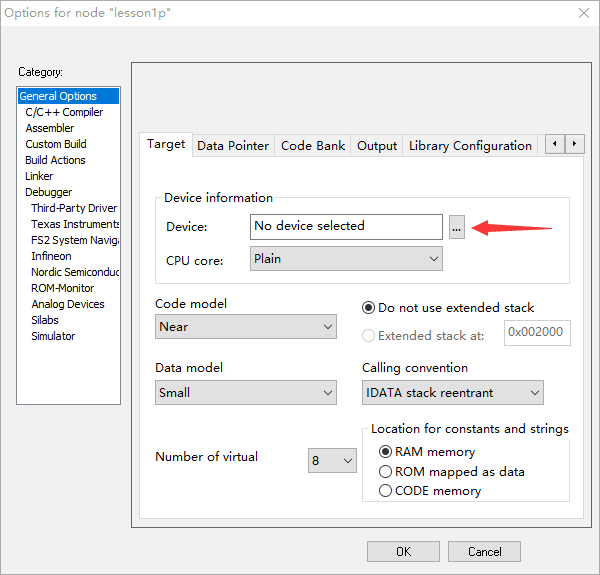

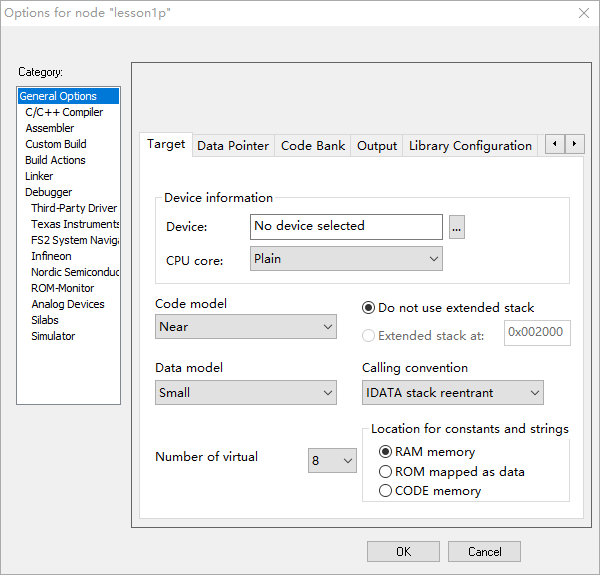

右击lesson1p工程，点击options，出现如下界面

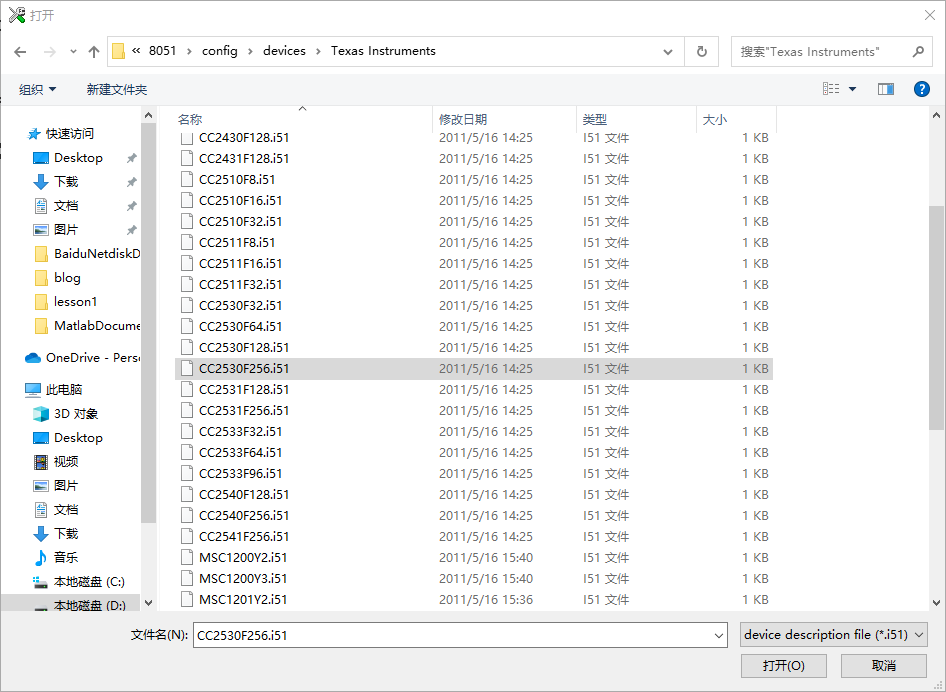

• General Options中Device选中Texas Instruments，再勾选CC2530F256.i51

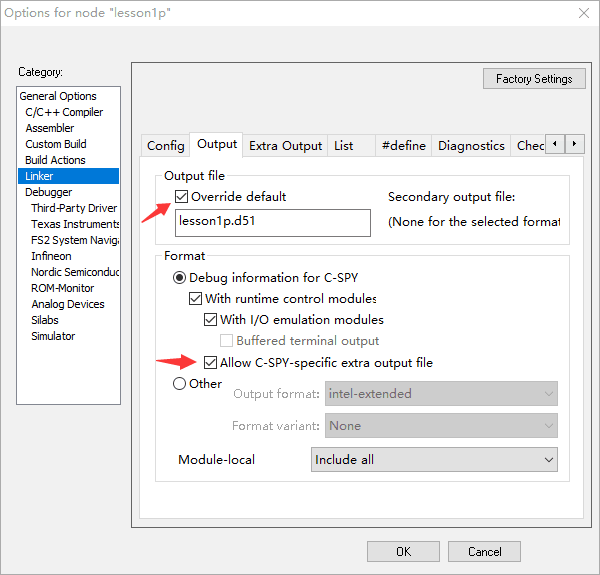

• Link中勾选Override default和Allow C-SPY-specific extra output file

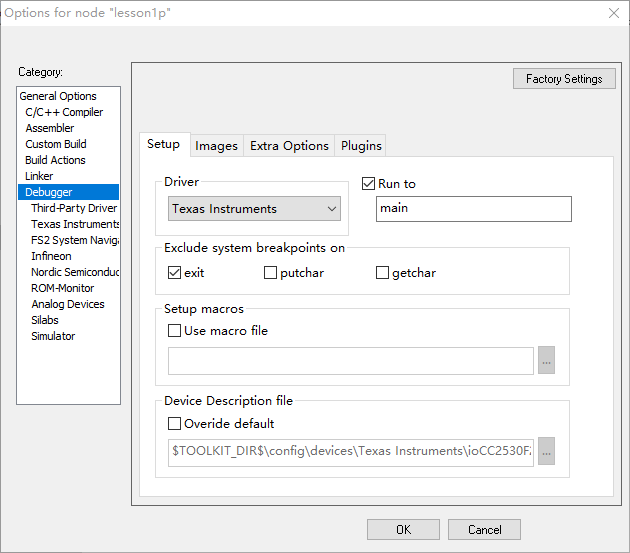

• Debugger—setup—Driver中勾选Texas Instruments


LED点灯程序

#include <iocc2530.h>

int main()
{
    P1DIR |= 0x01;
    P1_0 = 1;

    while(1);
}

TI SmartRF Flash Programmer下载程序

CC DEBUGGER都支持在IAR编译环境进行程序下载和调试，这里补充另一种程序烧写方法。

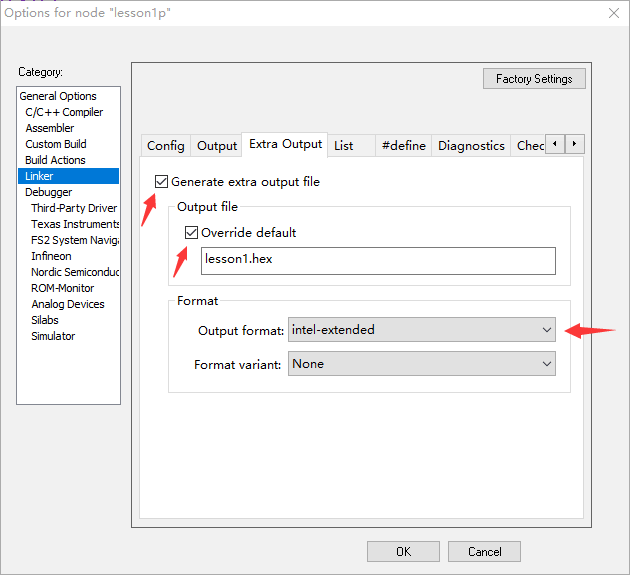

• 配置编译器生成.hex文件

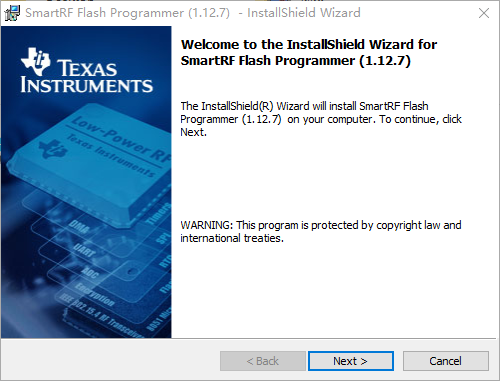

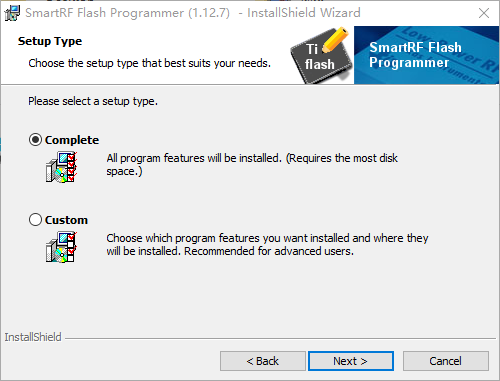

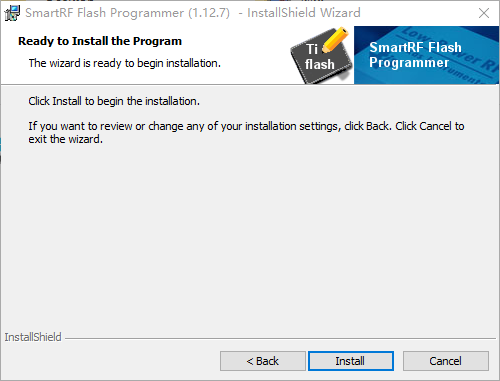

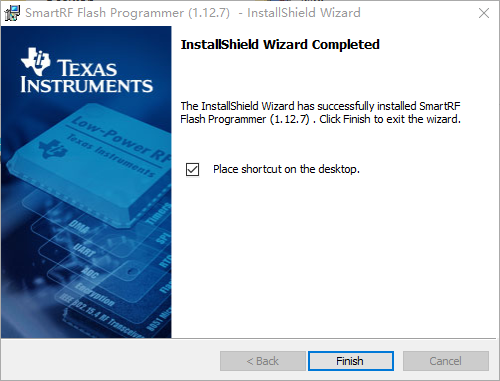

• 安装软件

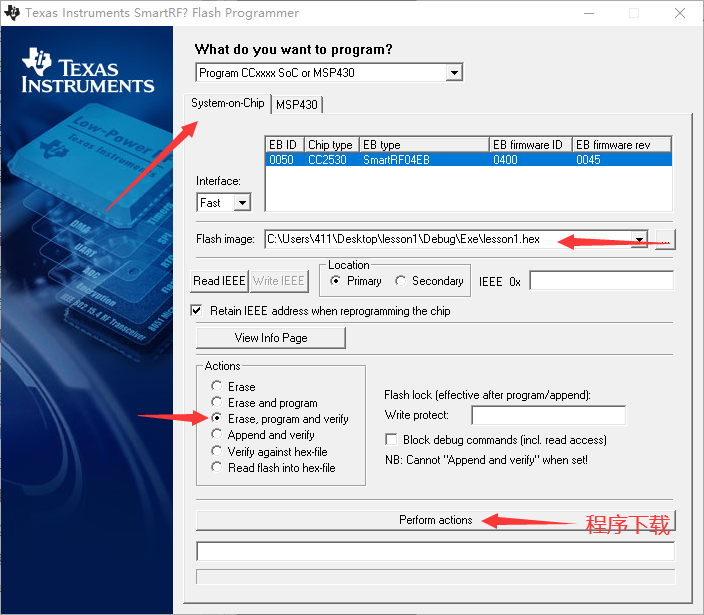

• 程序下载


最后
