STM32F103RCT6（Mini板）通过MQTT协议上传温湿度数据至OneNET云平台并控制LED灯

1. 相关连接：

1. github（源码）： https://github.com/Mbwide/DHT11_ToOneNetByMqtt
2. CSDN：（图文解析）：
3. Bilibili（视频解析）：https://www.bilibili.com/video/BV1Vi4y1w7U1

2. 具体功能：

1. DHT11采集环境温湿度数据，ESP8266模块通过MQTT协议将温湿度数据传输至OnenNet云平台
2. OneNET可以通过云平台远程控制LED灯的亮灭
3. 串口显示相关数据信息

3. 硬件环境：

1. 正点原子STM32F103RCT6（正点原子MiniSTM32）
2. DHT11温湿度传感器
3. ESP8266-01S无线模块

4. 云平台环境配置：

1. 云平台配置：

   • OneNET控制台—全部产品服务（多协议接入，选MQTT旧版）—添加产品—进入产品（记住产品ID）—设备列表—添加设备（记住鉴权信息）—创建完成（记住设备ID）

2. 云平台应用设置：

   • 添加应用—编辑应用—组件库中添加折线图和开关

   • 折线图（数据上传成功后进行配置）: 选择数据流 — 选择设备—数据流选择要显示的数据（这里选择温度，temperature）

   • 开关（数据上传成功后进行配置）: 选择数据流 — 选择设备—数据流选择要显示的数据（这里选择LED，ledFlag）—开关开值（LEDON）—开关关值（LEDOFF）—EDP不填

5. 接线：

1. ESP8266-01S（5根线）

   • PA2 RX
   • PA3 TX
   • PA4 复位
   • 3V3 VCC
   • GND GND

2. DHT11（3根线）

   • PA6 DATA

   • 3V3 VCC

   • GND GND

3. LED

   • PD2 LED1

6. 功能展示：

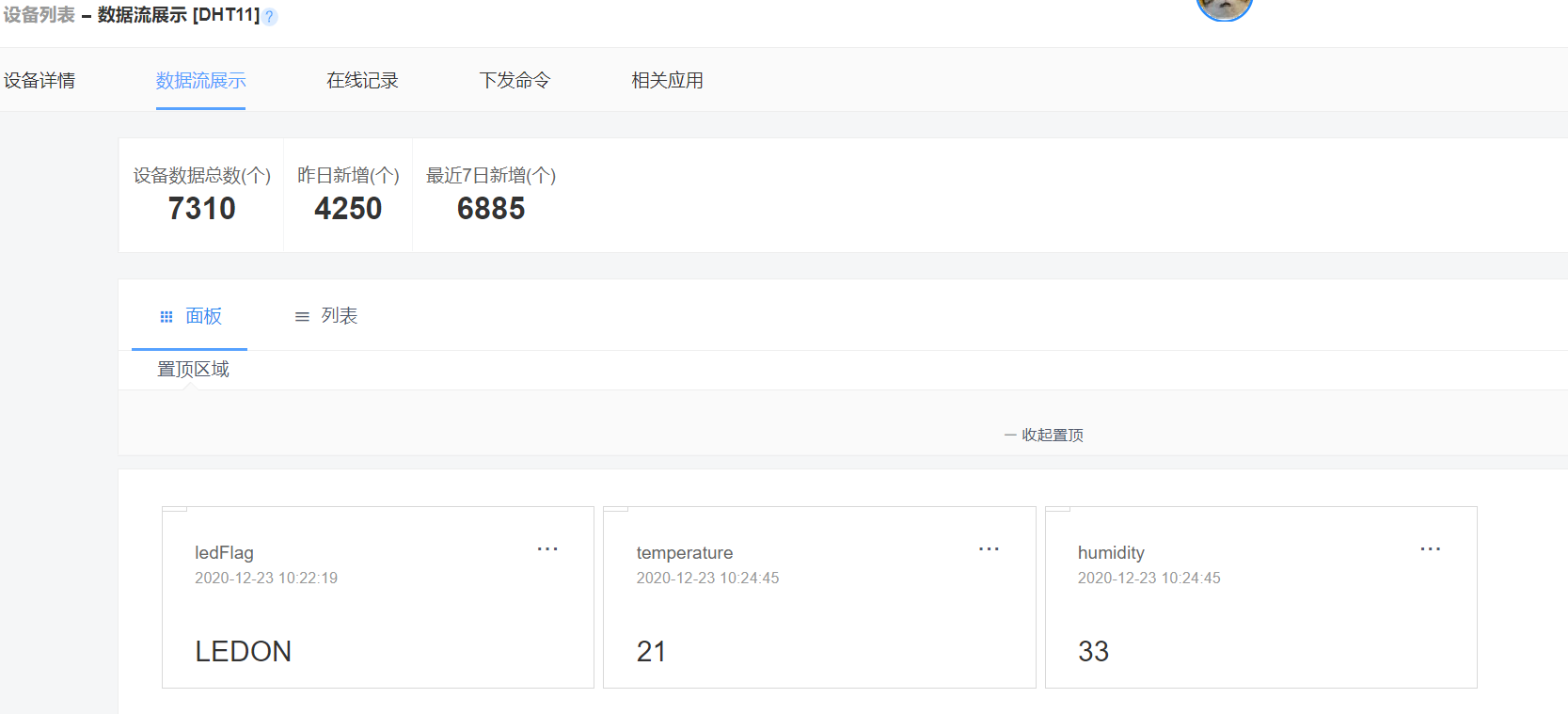

1. 数据流

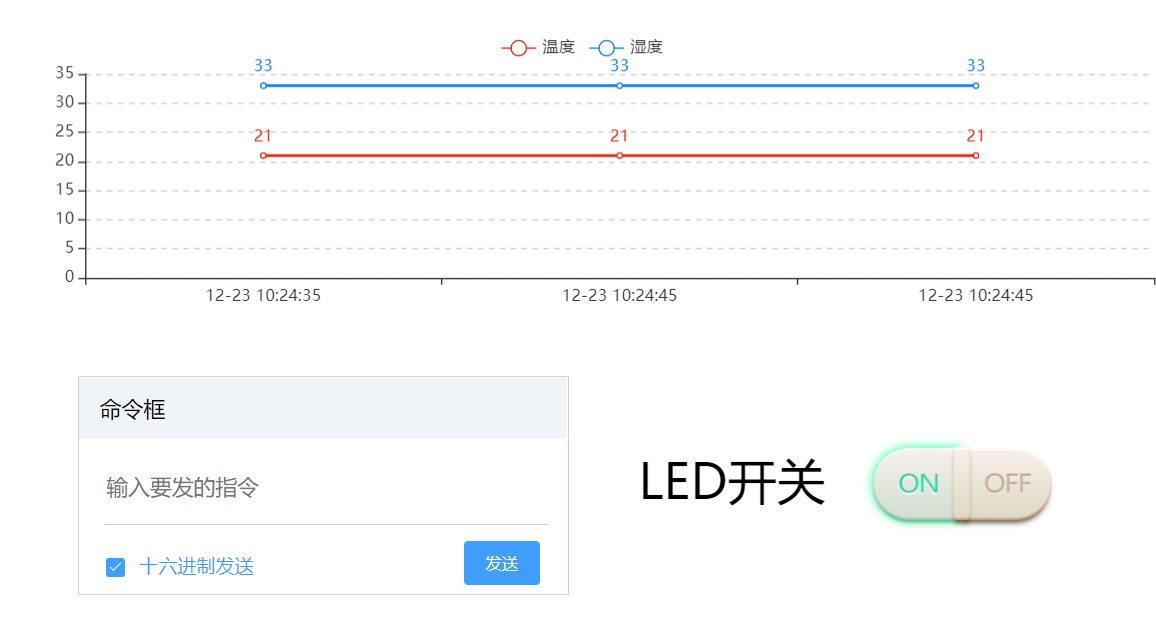

2. APP应用管理

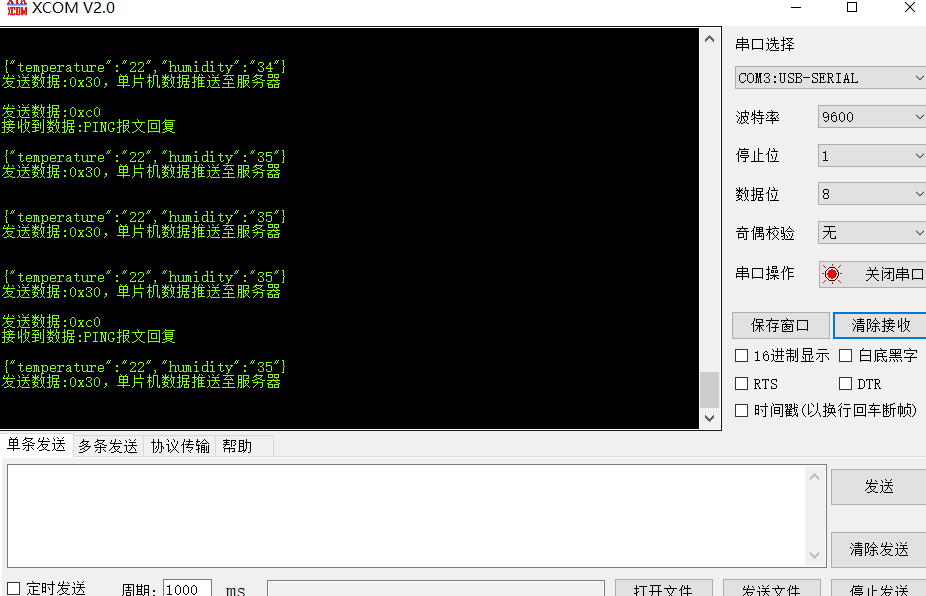

3. 串口数据

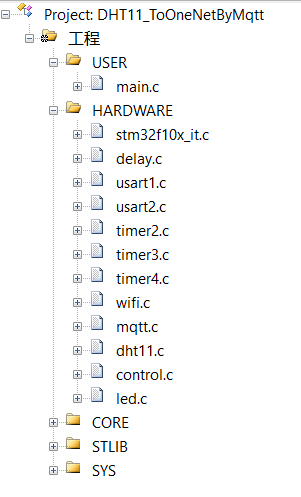

4. 源码简要解析


   • stm32f10x_it.c：中断处理函数
   • usart1.c：与上位机通信
   • usart2.c：与ESP8266通信，串口2接收中断处理上位机发送来的数据
   • timer2.c：定时器2中断用来发送温湿度数据，10S
   • timer3.c：定时器3中断用来发送心跳包（ping，用于保持和服务器连接，长时间没给服务器发送数据会被踢下线），2s和30s两种模式
   • timer4.c：将串口2接收到的服务器数据依次存放在MQTT接收缓存数组中，50ms
   • control.c：控制LED灯，并且发送LED灯开关信号

7. 要修改的的地方：

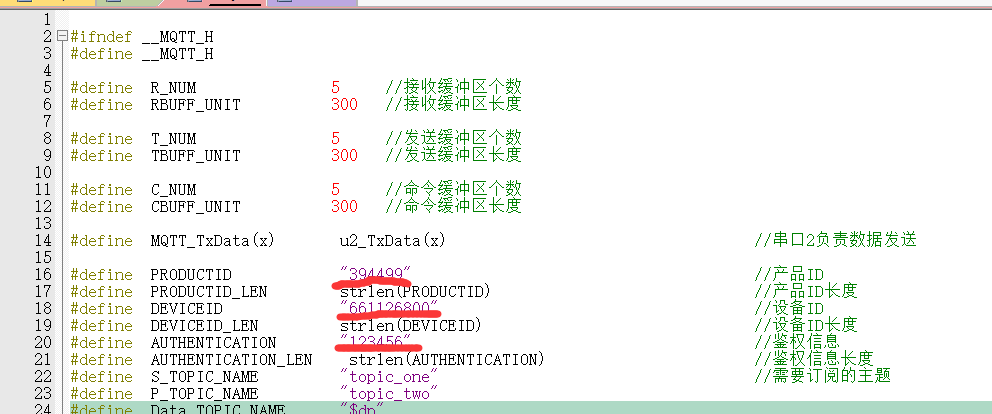

1. mqtt.h ：

   #define  PRODUCTID      "393773"          //自己的产品ID
   #define  DEVICEID       "660024974"       //自己的设备ID
   #define  AUTHENTICATION  "123456"         //自己的鉴权信息（创建设备的时候设置）

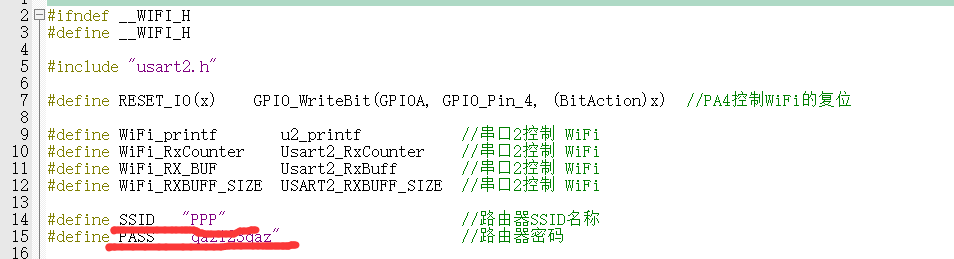

2. wifi.h

    #define SSID   "PPP"                     //自己的路由器名称
    #define PASS   "qaz123qaz"               //自己的路由器密码

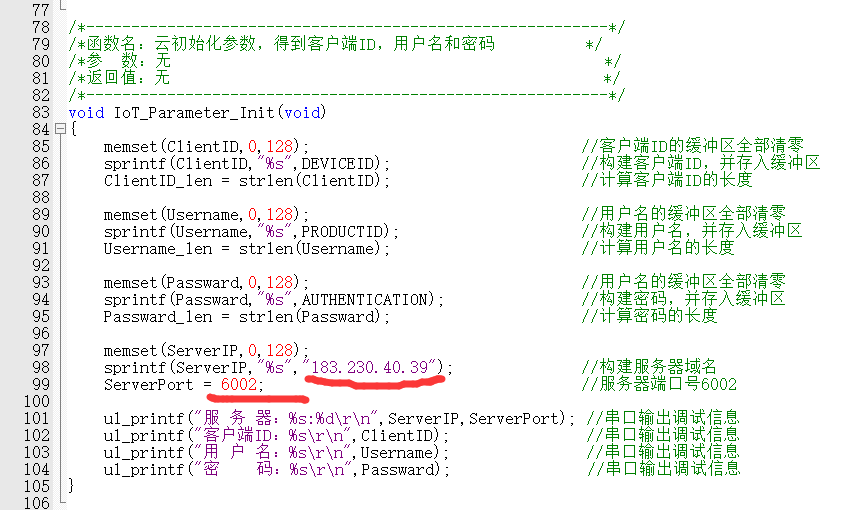

3. mqtt.c

   sprintf(ServerIP,"%s","183.230.40.39");              //构建服务器域名（ONENET的）
   ServerPort = 6002;                                   //服务器端口号6002

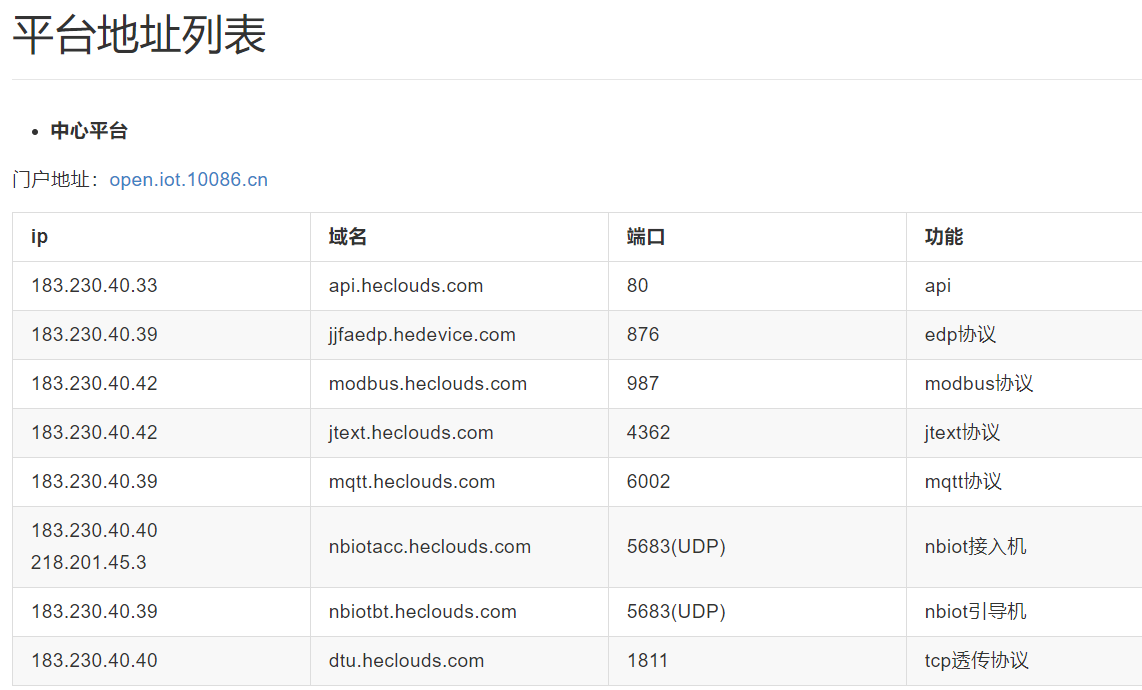

   根据平台地址列表填写，这里是mqtt协议


最后
