微雪 NRF51822 Eval Kit

开箱检测

部署PC端开发环境

• nRFgo Studio v1.14或更高版本

• Keil MDK-ARM Lite v4.54或更高版本

• J-Link Software v4.52b或更高版本

下载手机端app

• IOS系统：进入App Store并搜索“nRFToolbox”

• Android系统(4.3或更高)：下载nRFToolbox，解压后安装即可

注意：蓝牙4.0和传统蓝牙的开发方法不同，首先需要手机支持蓝牙4.0，并且安装了相应的APP，才可以搜到蓝牙4.0的广播信号

与手机连接（演示蓝牙转串口程序）

a) 安装CP2102驱动

b) 将BLE400的mini USB接口与PC机相连

c) 打开串口调试助手，选择相应的COM口，波特率为38400，8位数据位，1位停止位，点击打开串口

d) 发送字符Y或y，如回显Start...则表示蓝牙已经开始发送广播数据，此时可以看到BLE400的LED0亮。

注意：出厂程序的前一部分是模块自检，显示的信息可忽略。

e) 手机端开启蓝牙功能。

f) 打开nRFToolbox，并点击进入UART，单击CONNECT按钮，在列表中选中Nordic_UART，此时BLE400的LED0灭/LED1亮，表明手机与模块连接成功。

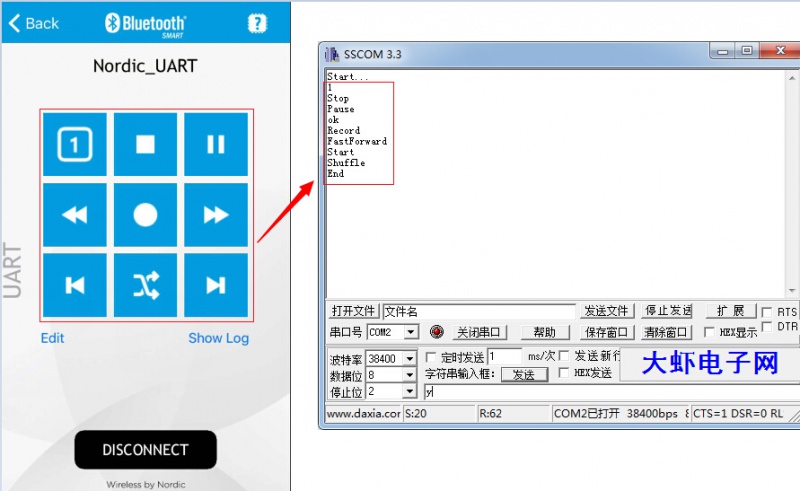

g) 按APP上的按钮，在串口上可以收到相应的字符。(APP上的按钮信息需要用户自己定义）

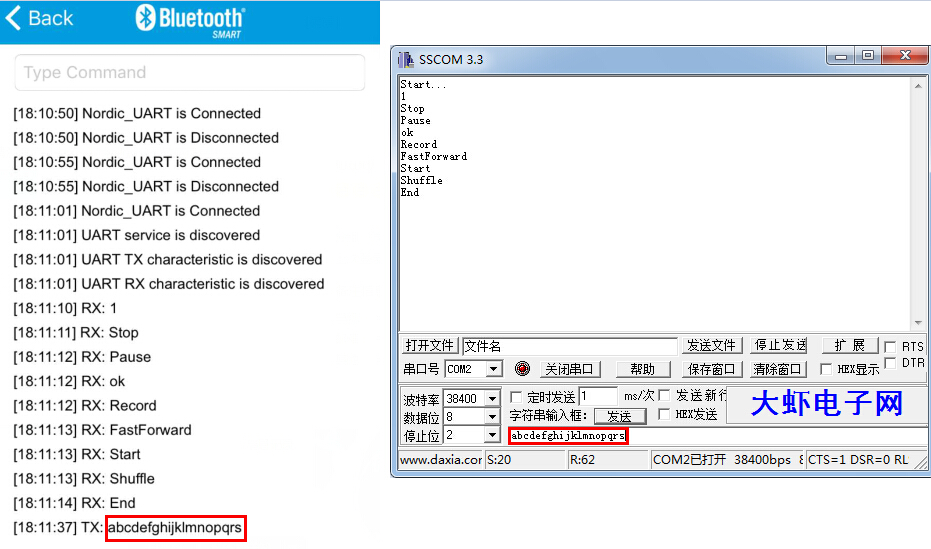

h) 点击Show Log,在串口助手中，发送字符串abcdefghijklmnopqrs，在LOG列表中会打印相应的信息。

注意：每当蓝牙收到19个字符，在APP上才会回显数

据。

程序说明

安装SDK

a) 安装Keil MDK-ARM（v4.54以上）和J-Link for Windows。

b) 保存nRF51 SDK，打开nrf51_sdk_v5_2_0_xxxxx.msi进行安装，并确保选择了KeilMDK-ARM安装选项。

c) 注意：如果SDK安装报错，请下载并安装Microsoft .NET Framework 3.5。

d) 安装nRFgo Studio（32位系统安装nrfgostudio_win-32_1.15.1_installer.msi，64位系统安装nrfgostudio_win-64_1.15.1_installer.msi）。

示例程序下载说明

示例程序下载方法对于不同的程序，有细微的差别。下面两个小节，将用blinky测试程序和ble_app_hrs测试程序为范例，进行下载操作说明。

这两个程序的区别在于：

• 编译下载blinky测试程序，这个相当于裸机程序，比较简单。下载一个application就能使用。

• 编译下载ble_app_hrs测试程序，这个可以理解为跑操作系统的程序，需要先下载softdevice，再下载application，才能使用。

编译下载blinky_example测试程序

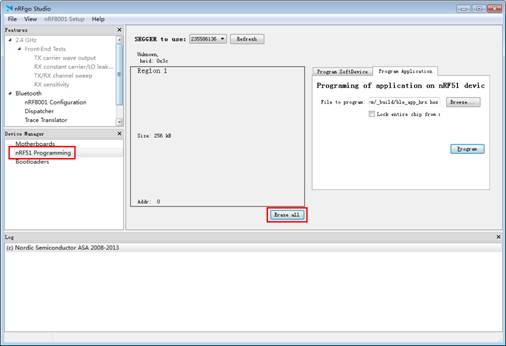

a) 开发板出厂时已预装程序，下载其他程序之前，需使用nRFgo Studio全部擦除程序。首先点击“nRF51 Programming”，之后点击“Erase all”全部擦除后方可烧写其它程序。

b) 在Keil μVision中打开Blinky工程，其路径为： <KEIL path> ARMDeviceNordicnRF51822BoardPCA10001blinky_examplearmblinky.uvproj

或 ...codeBLE4.0nrf51822Boardpca10001blinky_examplearmblinky.uvproj

c) 点击Build图标，或者使用快捷键F7编译Blinky工程。

d) 点击Download图标，下载并运行Blinky演示程序。可以看到LED开始闪烁。

注意：

这里可能会出现nrf51.h(119): error:  #5: cannot open source input file "core_cm0.h"报错，解决办法参考后面的常见问题。

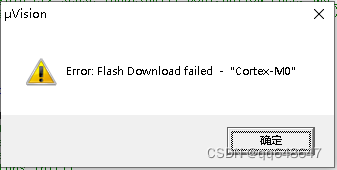

由于Jlink固件与nordic SDK配合的问题，部分KEIL无法正常下载。

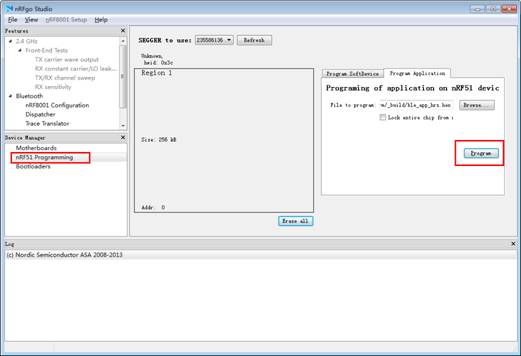

此时，请使用nRFgo Studio左下的“nRF51 Programming”，之后点击“Program Application”选项框下载。

编译下载ble_app_hrs测试程序

a) 下载S110 nRF51822 SoftDevice（蓝牙协议栈）：

s110_nrf51822_6.0.0-单片机文档类资源-CSDN下载

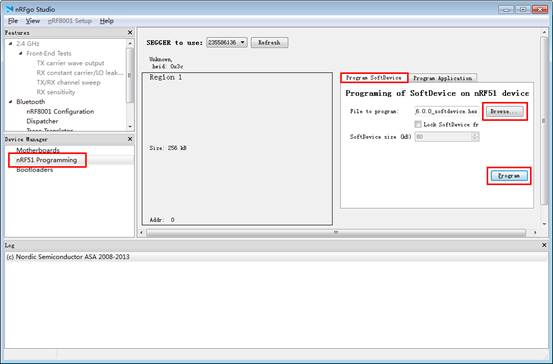

选择nRF51 Programming > Program SoftDevice> Browse(选择相应的蓝牙协议栈) > Program(等待蓝牙协议栈下载完毕)。（我们使用的协议栈文件s110_nrf51822_6.0.0_softdevice.hex，是通过解压Softwares110_nrf51822_6.0.0.zip得到的。）

b) 进入<KEIL path> ARMDeviceNordicnrf51822Boardpca10001s110ble_app_hrsarm 或<code path>BLE4.0nrf51822Boardpca10001s110ble_app_hrsarm

打开Keil工程文件

c) 按上面的提到的进行编译下载。

各程序功能简介

a) 以下所有程序路径为：<code path>BLE4.0nrf51822Boardpca10001且所有跳线都已连接。

b) 下表中的步骤序号，请参考表格下方的备注栏。

c) 操作涉及步骤②的，下载方法请参考上文“编译下载ble_app_hrs测试程序”。

d) 其他的程序下载方法请参考上文“编译下载blinky_example测试程序”

常见问题

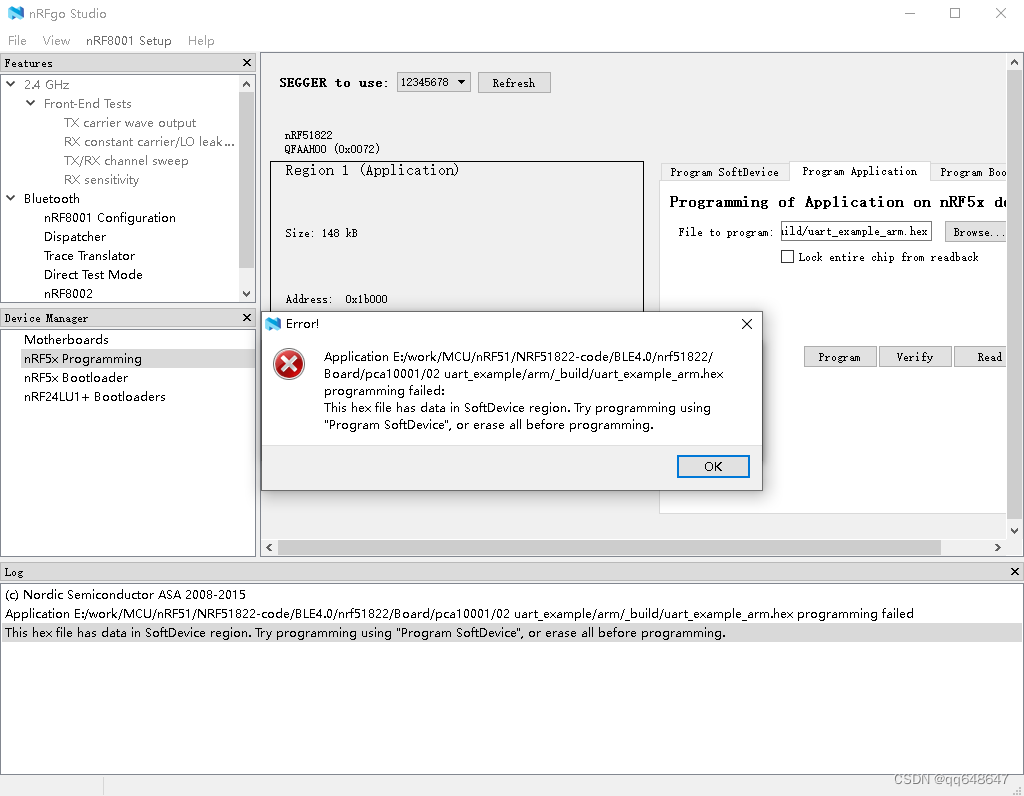

问： nRFgo Studio无法下载，出现报错

This hex file has data in SoftDevice region. Try programming using "Program SoftDevice", or erase all before programming.

答：这是因为下载的程序地址有冲突，如果没用到蓝牙的程序不需要softdevice协议栈，可以erase all擦除flash后再下载，如果要用softdevice，那么应该是softdevice版本不对，微雪提供的程序例程要用s110_nrf51822_6.0.0_softdevice.hex版本。可以用高版本的功能丰富些，对应的应用程序地址要跟softdevice一致，如下图，softdevice是从0x00开始，接着是应用程序。

 问： KEIL无法下载程序？

答： 首先检查系统是否正常供电，之后尝试用nRFgo Studio的nRF51 Prgramming验证一下是否KEIL工程设置问题。

问： 例程编译不通过，报错nrf51.h(119): error:  #5: cannot open source input file "core_cm0.h"

修改包含的头文件路径为........Include;........Includegcc即可

问： nRFgo Studio可以下载，但KEIL下载报错： Insufficient RAM for Flash Algorithms !

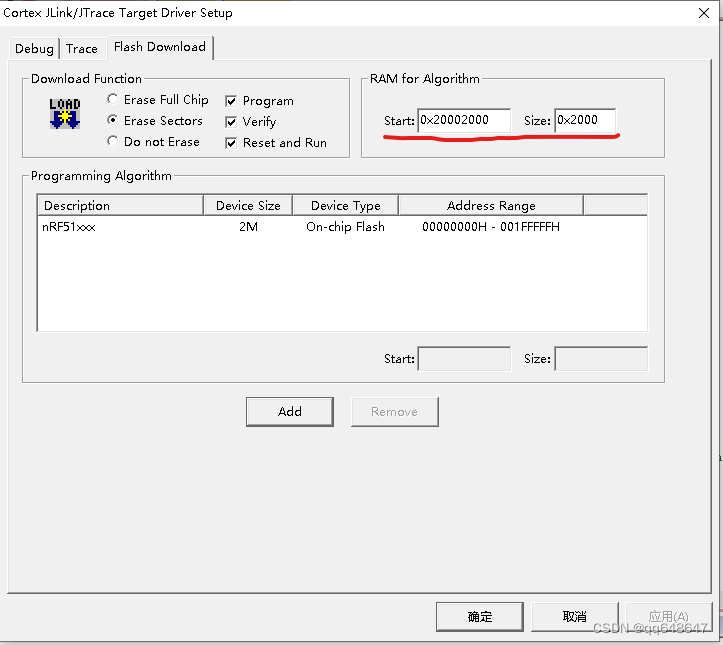

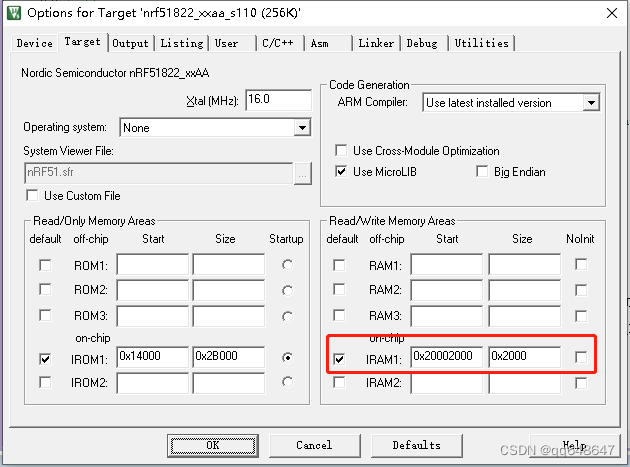

答： 请确保正确安装SDK，Flash Dodnload设置如下，修改RAM for Algorithms要跟前面IRAM一样：

问： 阅读完该手册后，如何进一步学习？

答： 请仔细阅读chip PDF文件夹中相关文档，以及官方提供的参考手册：

示例程序里的BLE4.0Documentationindex.html。

页面最后有官方提供的参考手册以及程序，可以用浏览器翻译浏览

示例程序里的BLE4.0Documentationindex.html。

在线版：nRF51 SDK: Introduction

问：不同版本的SoftDevice有什么区别，如何获取？

答：常见的有以下两个版本，还会有一些特殊版本，可以实现各种你想要的蓝牙功能，所以推荐你下载最新的版本，比如nRF51系列，推荐使用SDK12.3.0（12.3.0已经是nRF51能支持的最高版本SDK了）

• 比如S110，表示只支持从设备模式的nRF51 BLE协议栈

• 比如S130，表示既支持从设备模式又支持主设备模式的nRF51 BLE协议栈

不同sdk，SoftDevice版本获取链接：nRF5 SDK downloads - nordicsemi.com

nrf51_sdk常用API

IO口控制

#include "boards.h"

#include "nrf51_bitfields.h"

static __INLINE void nrf_gpio_cfg_output(uint32_t pin_number)  //首先初始化IO口

static __INLINE void nrf_gpio_pin_set(uint32_t pin_number)  //IO口开控制

static __INLINE void nrf_gpio_pin_clear(uint32_t pin_number)  //IO口关控制

static __INLINE void nrf_gpio_pin_toggle(uint32_t pin_number)  //IO口开关切换

static __INLINE void nrf_gpio_pin_write(uint32_t pin_number, uint32_t value)  //IO口开关

串口通讯

#include "simple_uart.h"   //加载例程nrf51822Sourcesimple_uart.c的文件

simple_uart_config(RTS_PIN_NUMBER, TX_PIN_NUMBER, CTS_PIN_NUMBER, RX_PIN_NUMBER, HWFC);  //一句轻松初始化

void simple_uart_putstring(const uint8_t *str)  //字符串打印，相关API simple_uart.c文件查看

printf打印

//simple_uart.c文件加入此函数

#include "stdio.h"   //keil 设置里勾选MicroLIB

int fputc(int ch, FILE *f)

{

  simple_uart_put(ch);

  return (ch);

}
