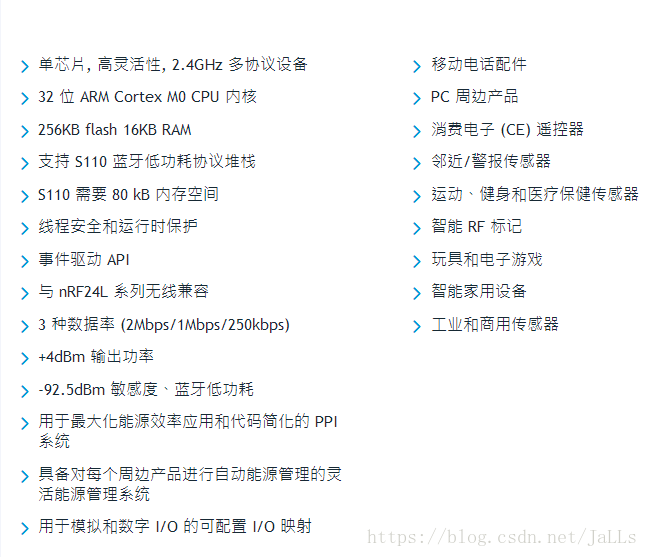

nRF51822 是功能强大、高灵活性的多协议 SoC，非常适用于 Bluetooth® 低功耗和 2.4GHz 超低功耗无线应用。 nRF51822 基于配备 256kB flash + 16kB RAM 的 32 位 ARM® Cortex™ M0 CPU 而构建。 嵌入式 2.4GHz 收发器支持蓝牙低功耗及 2.4GHz 操作，其中 2.4GHz 模式与 Nordic Semiconductor 的 nRF24L 系列产品无线兼容。

nRF51822 还具备丰富的模拟和数字周边产品，可以在无需 CPU 参与的情况下通过可编程周边产品互联 (PPI) 系统进行互动。 灵活的 31 引脚 GPIO 映射方案可使 I/O（例如串行接口、PWM 和正弦解调器）根据 PCB 需求指示映射到任何设备引脚。 这可实现完全的设计灵活性及引脚位置和功能。

nRF51822 支持 S110 蓝牙低功耗协议堆栈及 2.4GHz 协议堆栈（包括 Gazell），这两种协议堆栈在 nRF518 软件开发套件中均免费提供。nRF51822 需要单独供电，如果供电范围在 1.8-3.6V 之间，用户可选择使用芯片上的线性整流器，如果供电范围在 2.1-3.6V 之间，可以选择直流 1.8V 模式和芯片上的 DCDC 变压器。DC-DC 变压器的使用可在工作期间动态控制，并使 nRF51822 工作期间的射频峰值电流低于 10 mA @ 3V 供电 (TX @ 0 dBm & RX)。

nRF51822 具有 6x6mm 48 引脚 QFN 封装和 3.5x3.8mm 64 球形晶片水平芯片级封装 (WLCSP)。

nRF51822 提供 256k 或 128kB Flash 容量的不同版本。

低功耗

• 6.3mA - TX at -4dBm (3V using on-chip DC-DC)
• 8.0mA - TX at 0dBm (3V using on-chip DC-DC)
• 11.8mA – TX at +4dBm (3V using on-chip DC-DC)
• 9.7mA – RX (3V using on-chip DC-DC)
• 13mA – RX at 1Mbps (No DC-DC)
• 10.5mA – TX at 0dBm (No DC-DC)
• 0.6µA – SYSTEM-OFF, no RAM retention
• 1.2µA - SYSTEM-OFF, 8KB RAM retention
• 2.6µA - SYSTEM-ON, All peripherals in idle mode

2.4GHz 多协议广播

• +4dBm to -20dBm output powerin 4dBm steps
• -30dBm output power in whisper mode
• -96dBm RX sensitivity at 250kbs
• -90dBm RX sensitivity at 1Mbps
• -85dBm RX sensitivity at 2Mbps
• 2 Mbps, 1 Mbps and 250kbs supported data rates
• Excellent co-existence performance

CPU

• 32-bit ARM® Cortex™ M0 32-bit CPU

内存

• 256/128KB embedded flash
• 32KB/16KB RAM

外设

• 3 x 16/24-bit 带计数器模式的定时器
• 16 通道可编程周边产品互联 (PPI) 系统
• Encryption -128-bit AES ECB/CCM/AAR协处理器
• 随机数发生器(RNG)
• 实时时钟(RTC)
• 温度传感器

GPIO

• 可随意映射的GPIO引脚配置
• 31个可用GPIO
• 4路PWM

数字I/O

• SPI-主/从, IIC, UART
• 正交解码器

关于正交解码器：正交解码器用于正交编码器的输出，正交解码器感应对象（鼠标，轨迹球，自动控制轴等）的当前位置，轨迹，速度和方向。

此外，正交解码器还用于精确测量点机转子的速度，加速度和位置，并结合旋钮确定用户的输入。

模拟I/O

• 8/9/10 bit ADC – 8个可配置通道
• 低功耗的比较器

振荡器

• 16MHz XO
• 16MHz RCOSC
• 32MHx XO
• 32kHz XO
• 32kHz RCOSC

电源管理

• 宽电压范围 (1.8v to 3.6V)
• 灵活的电源管理组合
• 内置 DC/DC 转换器
• 600nA @ 3V OFF mode
• 2.6µA @ 3V ON mode, all blocks in idle mode
• 1.2µA @ 3V OFF mode + 1 region RAM retention

Nordic提供了一系列的HW和SW工具，用户可以用这些工具来做软件开发和调试。

Nordic 硬件

NRF51822的硬件开发工具包括开发板和USB DONGLE两个版本。nRF51 DK和nRF51DONGLE包含了nRF51822和nRF51422 SoCs，支持蓝牙智能、ANT和2.4 GHz的专有技术开发。

nRF51 DK

nRF51 Dongle

参考layouts

由于nRF51系列设备都是无线通信的SoCs，所以PCB布局的质量是最重要的，以确保良好的无线电性能。官方的nRF51参考布局可以在官网下载到。

软件

软件分为两个主要部分：

1. 1. 无线协议栈；
   2. SDK，包含通用例程；

nRF51 SDK

nRF51软件开发工具包（SDK）是nRF51系列软件开发的起点。它包含源代码库和示例应用程序，包括：

• 无线和应用程序示例
• 蓝牙智能和ANT+配置文件
• Nordic的2.4 GHz专有堆栈Gazell
• NRF51的所有外设库
• Bootloaders
• 有线和空中（OTA）FW升级
• RTOS 用例
• Nordic软设备的序列化库

nRF51 SDK建立在ARM的CMSIS标准之上，并支持以下的SW开发工具：

• Keil MDK-ARM
• GCC
• IAR Embedded Workbench
• ARM mbed

常用的为KEIL MDK

SDK可在官网下载

工具

Nordic提供了一系列工具，使用户能够与原型/产品进行交互和监视：

可以在官网找到相关工具。

软件开发准备

1. 1. 开发板
   2. SDK
   3. 协议栈
   4. NRF GO STUDIO
   5. KEIL MDK

首先安装KEIL MDK5.0以上版本，破解。

然后安装NRF GO STUDIO.

开发板第一次下载程序的时候，需要使用NRF GO烧录协议栈。

然后用KEIL MDK打开SDK中的例程，编译完点击load即可下载程序到芯片内部FLASH.

注意： Nordic的SDK和协议栈是分开的，并且协议栈版本和SDK版本需要对应才可以使用，当你第一次下载协议栈到芯片的内部FLASH中时，如果下一次使用了不一样版本的SDK，需要先用NRF GO STUDIO擦除协议栈才可以使用。
