Nordic NRF51822 从零开始系列（一）开发环境的搭建硬件准备软件安装包准备安装过程 例程编译运行

硬件准备

    (1)nrf51822 开发板一块（此处使用的是青云系列的，自带jlijnk ob+usb串口芯片)或者使用nrf51822模块+jlink_ob





       (左为开发板 右为模块+jlinkob)

软件安装包准备

   （1）Keil 安装包（推荐5.1版本以上，不然需要下载补丁，本文使用的是keil5.1.4）

            keil各版本下载链接

   （2） keil破解器

   （3） SDK+S110 SDK版本6.1.0 S110版本7.0.0 （若链接失效可加入开发群498676838下载）

   （4） nRFgo Studio

   （5） 手机软件 BLE DEVICE MONITOR 或者其他类似的扫描软件 安卓   IOS

安装过程

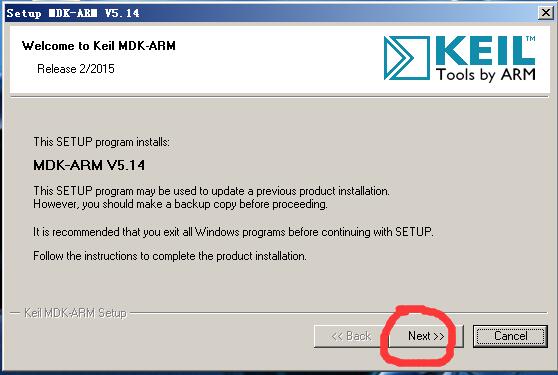

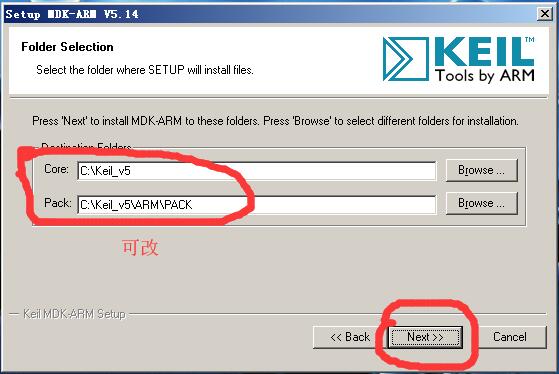

  （1）Keil安装

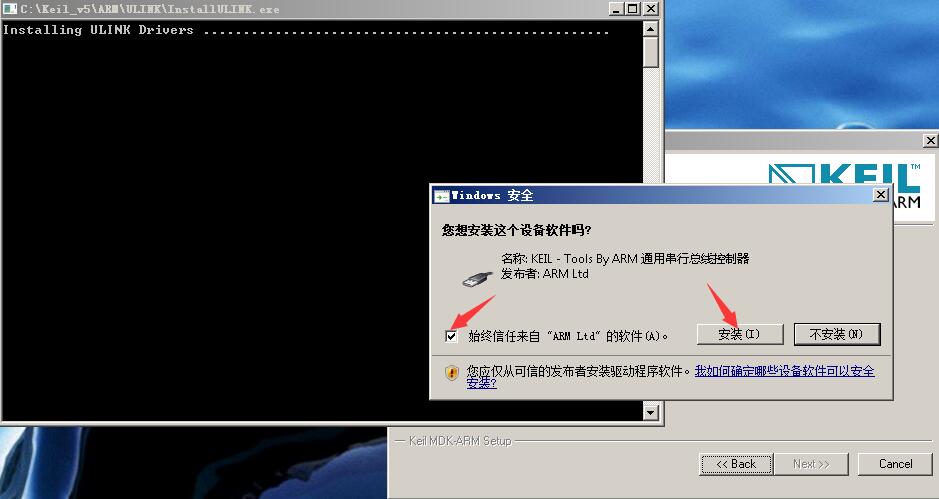

        中途自动安装jlink的驱动

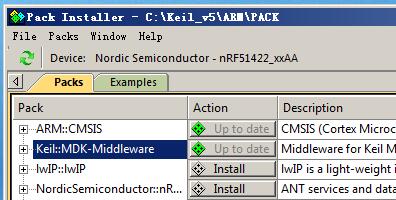

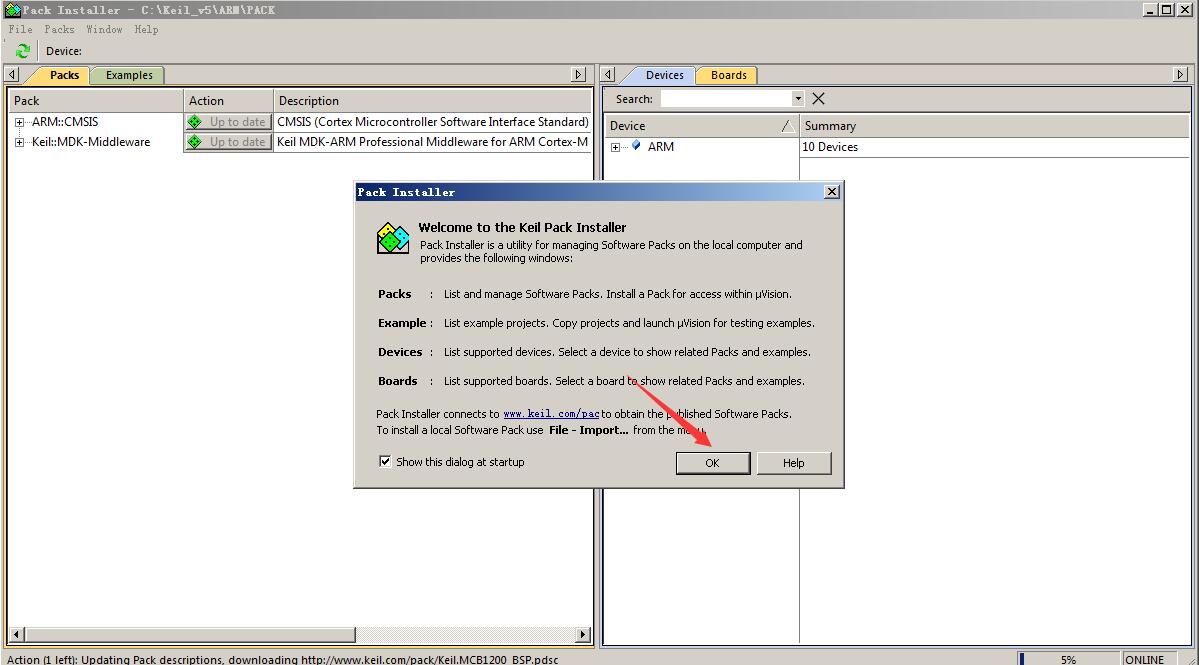

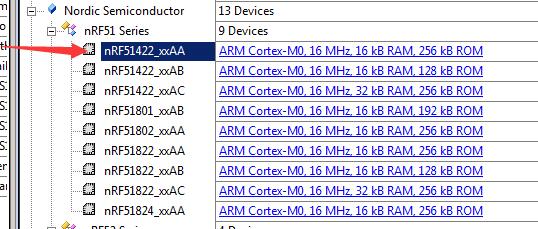

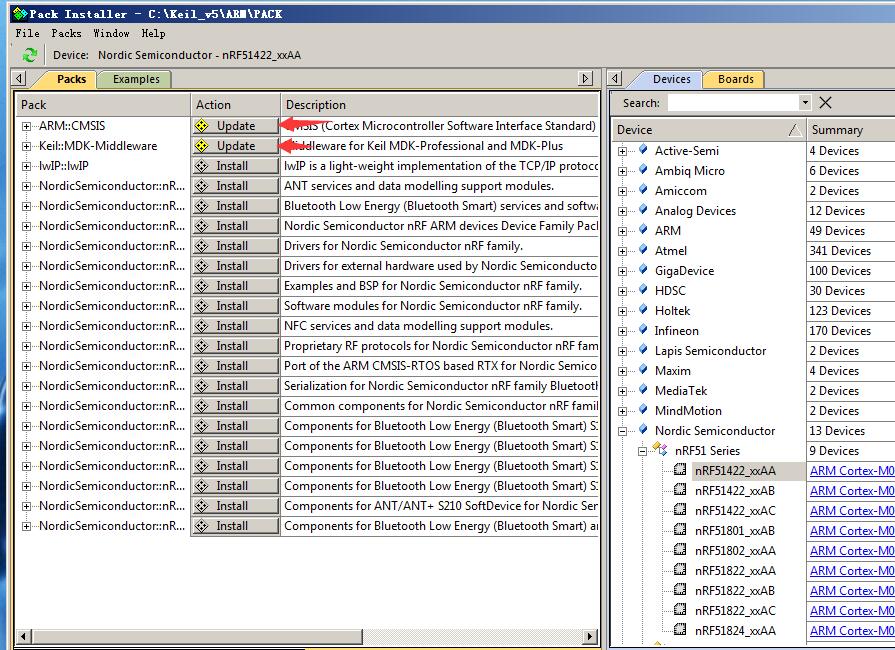

        上一步下载完后如下图，会多出很多东西

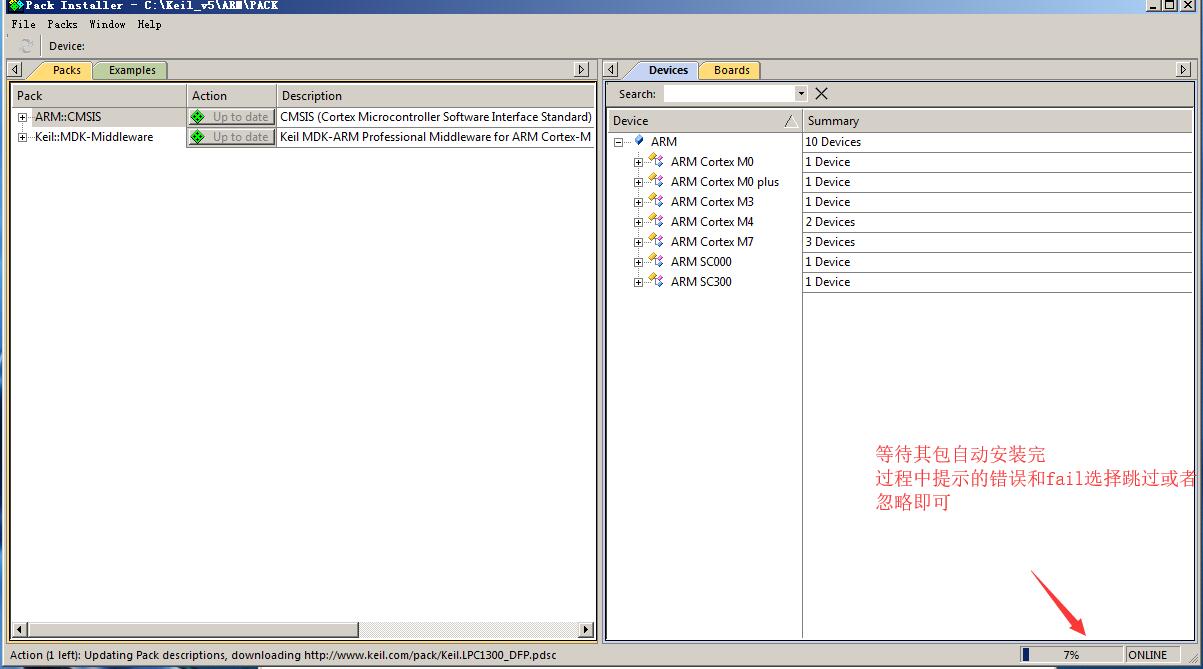

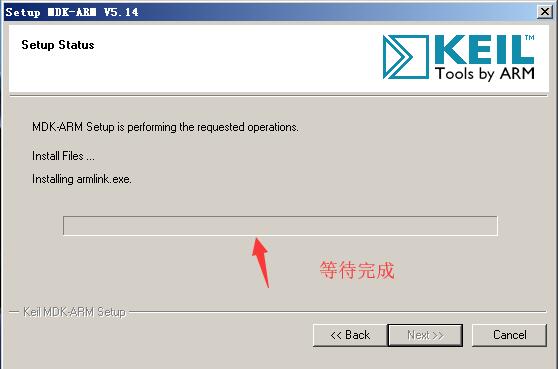

        等待更行完既可

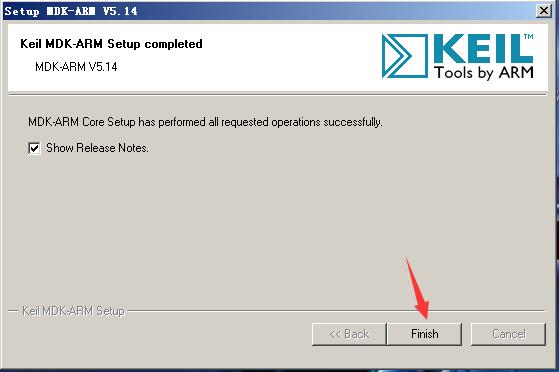

        完成

     （2）激活过程

        运行keil5

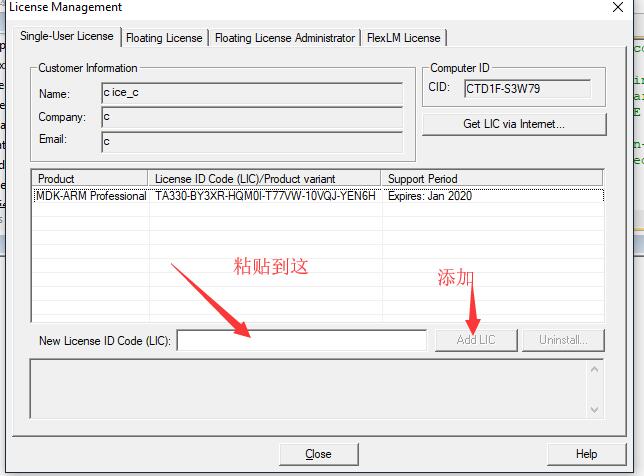

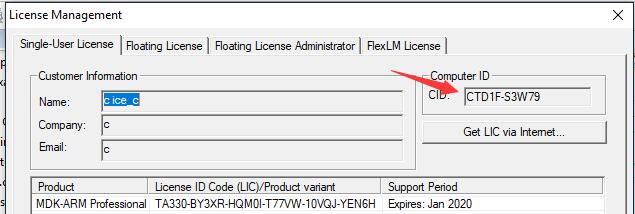

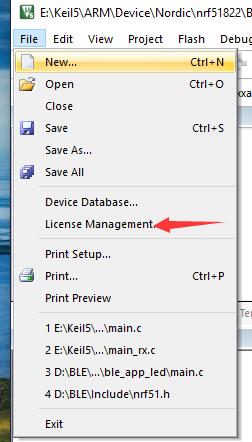

        复制CID

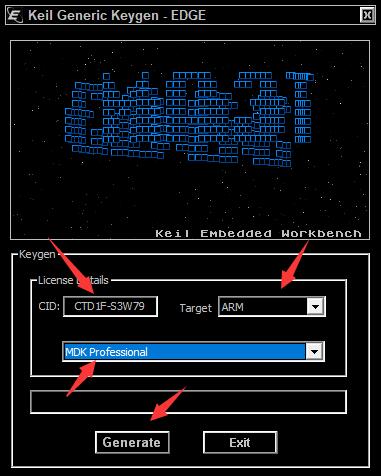

        运行注册机









    （3）安装SDK

            解压后安装 sdk_6.1.0



            过程中会安装jlink 驱动 点击安装即可

            安装完后打开keil5所在的安装路径

            选择KEIL_V5->ARM->Device->Nordic->nrf51822->Board->pca10001

            可以见到以下几个历程



    （4）安装nRFgo studio

             安装过程如一般软件 不赘述

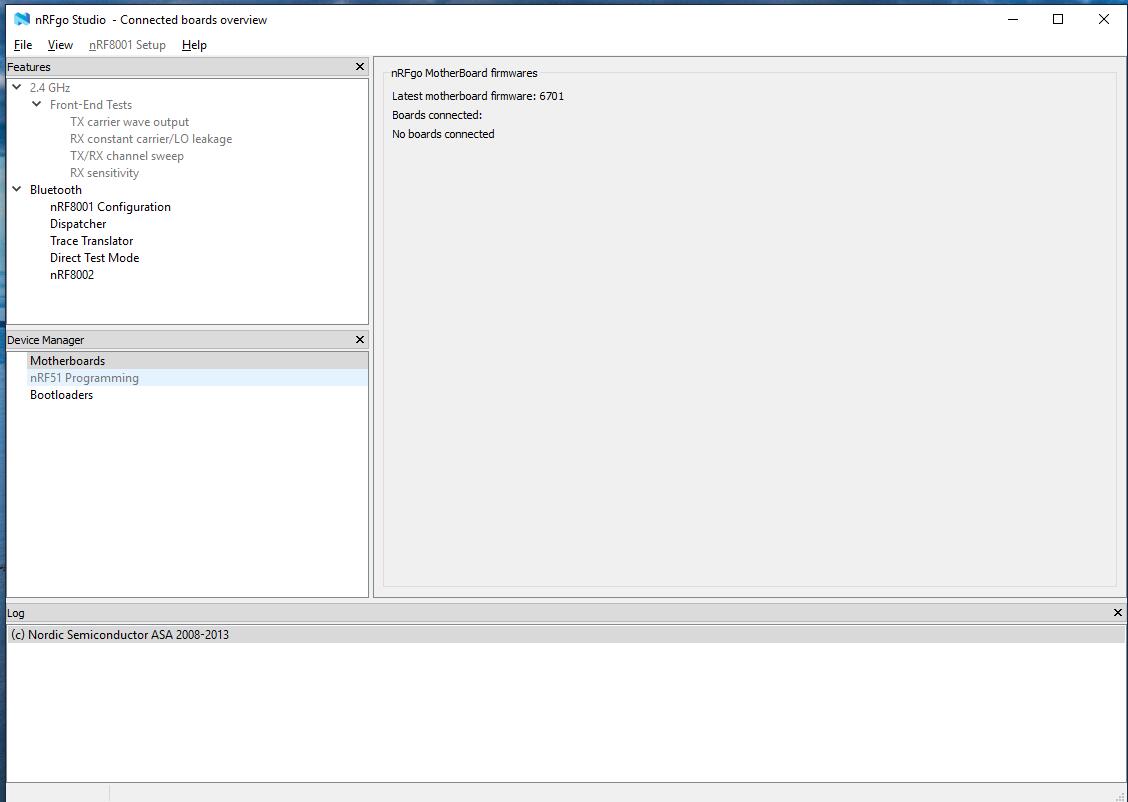

             安装后运行如图



例程编译运行

       （1）烧写协议栈

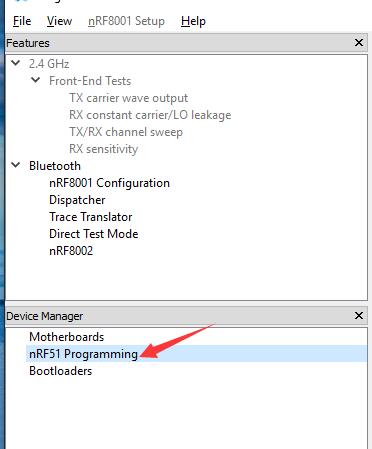

                运行nRFgo studio

                连接开发板到pc

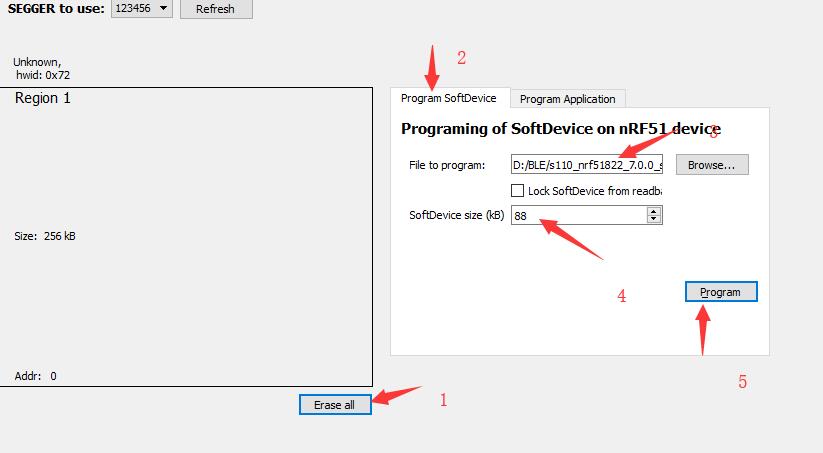

                下载过程如下（先擦除固件 再下载



               提示如下则成功了



                若是同模块的话，将jlinkob 接上模块对应脚（具体看官网文档查看是几号脚位）

        （2）编译历程和下载运行

                    打开如下路径（在文章sdk安装一部分有说明）

                    E:Keil5ARMDeviceNordicnrf51822Boardpca10001s110ble_app_hrs

                    运行ble_app_hrs.uvprojx









      插上Jlinkob

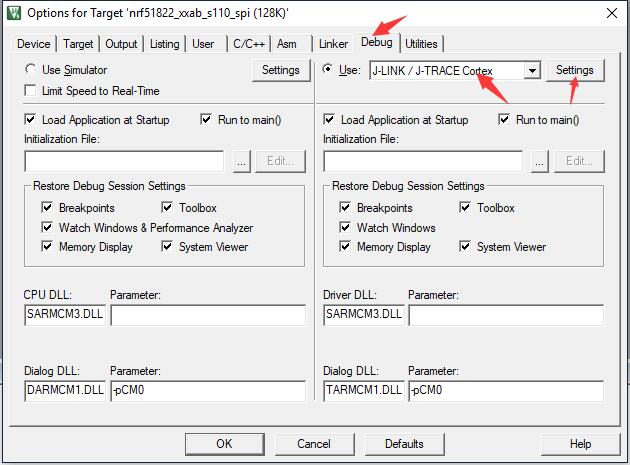

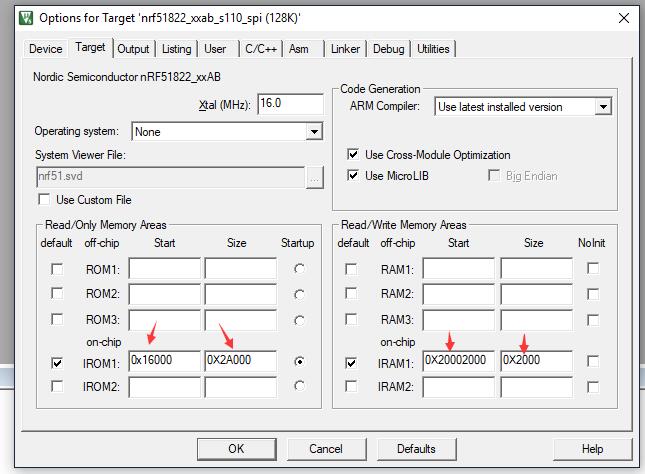

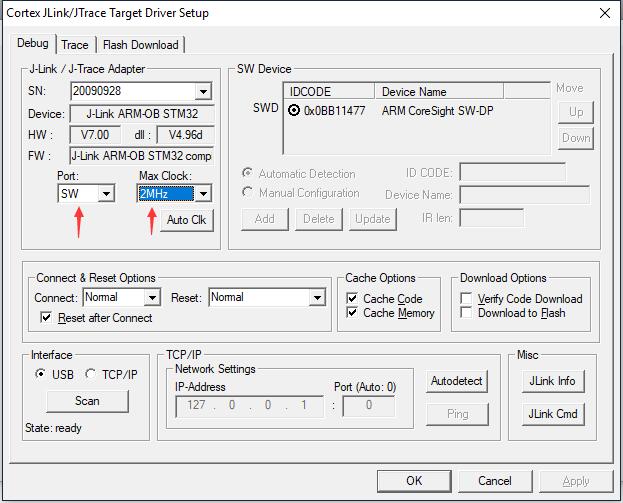

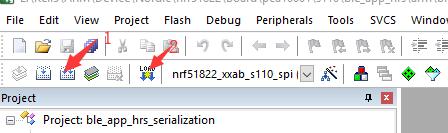

      点击ok 完成配置并 编译下载 （第一次编译时间会比较长）

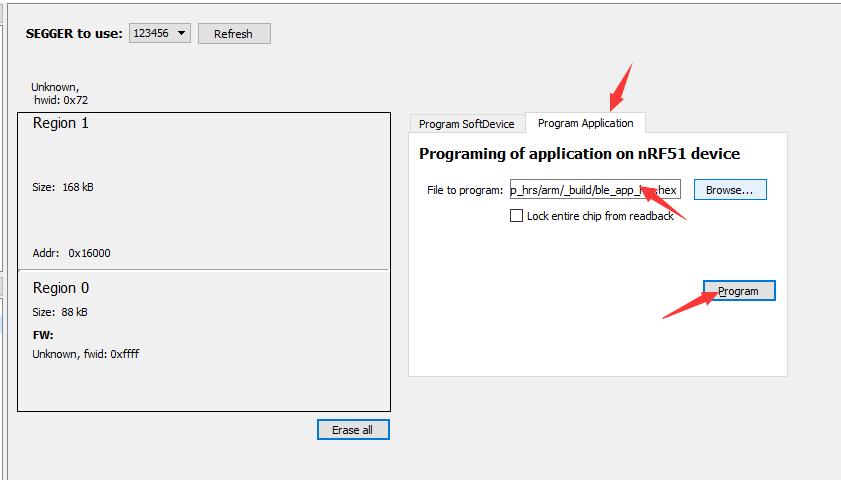

       下载方法2 使用nrfgo studio (若keil无法直接下载的话



        下载完成后既可以看到开发板的LED0在不断闪烁

        （3）运行查看

        打开手机蓝牙搜索 可以找到 Nordic_HRM 并且可匹配对

        手机运行BLE Device Monitor 搜索 找到Nordic_HRM

        点击进入如下界面

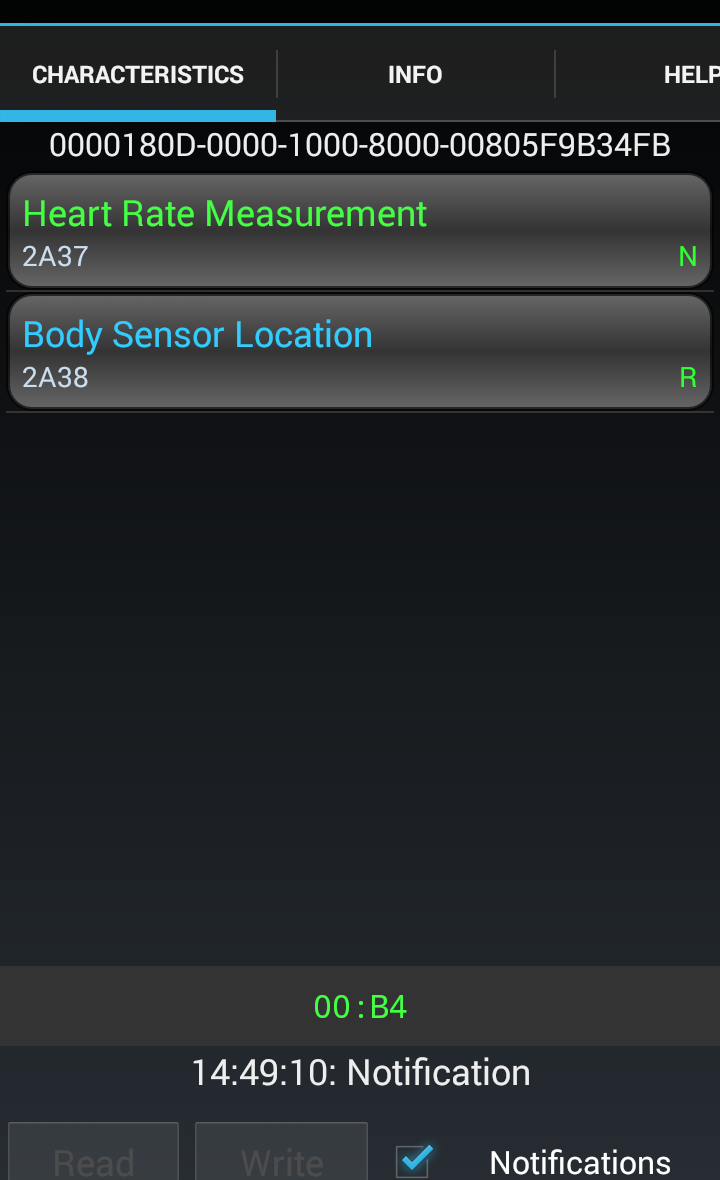

        进入Heart Rate Service 服务 勾选Notifications



        按下开发板上的BUTTON 0可以看到 心跳数据的变化

        到此整个开发环境搭建成功
