概述

在前面讲差错控制方式时,有的编码只能检错,却不能纠错;有的码既能检错,又能纠错。这个到底是由什么决定的呢?

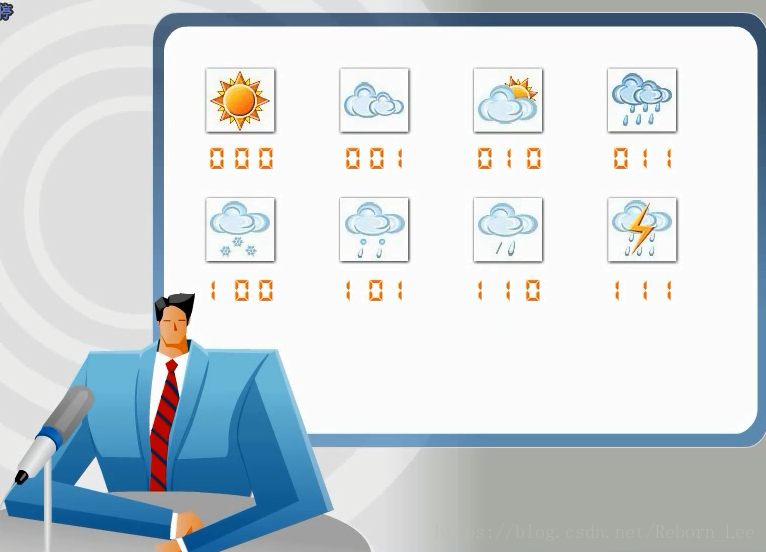

通过一个简单的例子来说明这个问题。我们知道,一个由3位二进制数字构成的码组,总共由8种不同的组合。若将其全部表示天气,则可以表示8种不同的天气,如下:


若其中任一码组在传输中发生一个或多个错码,会发生什么情况呢?

就变成另一个信息码组了,比如说000变成了011,接收端就会将晴天误判为雨天了。


这时接收端是无法发现错误的。

如果在这8种码组中只准使用4种来传送信息,比如:


这时就会有3中情况。比如说码组000,如果000中错了1位,则接收端就可能会接收到100、010、或001。

这3种码组都是不允许使用的,因此接收端就可以认为发现了错码;

但如果000错了2位,接收端就可能收到110、011或101,是允许使用的码组,这样接收端就会产生误判,不会发现错误;

如果3位都错的话,也是不允许使用的码组,因此接收端可以判断出码组是有错误的。

综上,如果接收端收到了禁用码组,即不可用的码组,就可以认为发现了错码。

但要注意的是,虽然发现了错码,但并不知道传输过程中到底是那个码发生了错误,发生了几个错误。

例如说,接收端接收到了100码,虽然是禁用码组,但我们是不知道是000、101、110哪个发生了1个错误造成的,还是011发生3位错误造成的,因此只能发现错误,却不能纠正错误。

那什么样的码可以纠错呢?

我们可以把这个例子中可用的码组再缩小范围。

比如说只用000表示晴天,111表示雨天。其余的码组都是禁用码组,这时如果接收端接收到了001,就可以判断出现了错误,如果认为只发生了一个错误,那么接收端就知道是000发生了错误,因为111发生1位错误是无论如何都变不成001的,从而将001纠正为000.

但如果认为错误码数不超过两个,那么000错一位和111错两位都可能变为001,因此就只能检错而不能纠错了。

到底错几个码我们如何得知呢?如果错了2位码,却按照1位码来纠错,那不就还是会引起错误?

信道编码不是万金油,是不可能把发送端的错误都检出来或者纠正出来的。用得不好,反而会带来一些麻烦。

但从整体、平均的角度来看,它还是可以大大地改善系统的可靠性。至于一种编码它的纠错和检错能力如何,就需要找到一种规律,来说明这个能力。

这个规律如何找呢?

首先澄清几个基本概念。

分组码:

从前面的例子中,可以得出如果不要求检错和纠错,为了传输晴、雨、霜、雾4种不同的信息,只要两位码就够了,即00、01、10、11,我们称它们为信息位

而为了检错和纠错,实际用了3位码000,011,101,110来表示四种信息,那么增加的那位就称为监督位

我们将这种将信息码分组,为每组信码附加若干监督码的编码集合,称为分组码

分组码一般用符号(n,k)表示,其中 k是每组二进制信息码元数,n是分组码的总位数,即分组码的长度。那么由此,可以得到监督码元数r = n - k。


刚刚的那个例子中,n,k,r各是多少?

很容易得知,n = 3,k = 2, r = 1 。

码重和码距的概念?

码重,就是在分组码中1的数目;

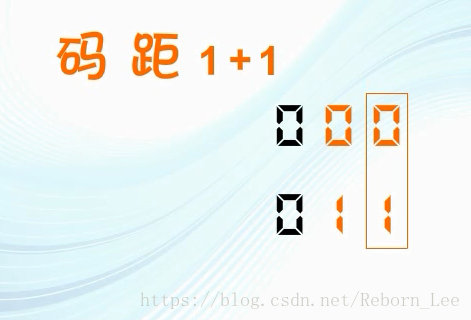

码距,即两个码组对应位上数字不同的位数,又称为汉明距离


同时,我们把某种编码中各个码字间距离最小值称为最小码距

上面例子中,4个码组之间,可以看到任意两个码组距离均为2,最小码距也为2 。


说了这么多,这些概念有什么用呢?

这些概念是为那个所谓的规律准备的,蕴藏着大智慧。

一种编码的最小码距的大小直接关系到这种编码的检错和纠错能力。(后面解释)

现在回到那个规律上,看看前人是如何找到的这种规律?

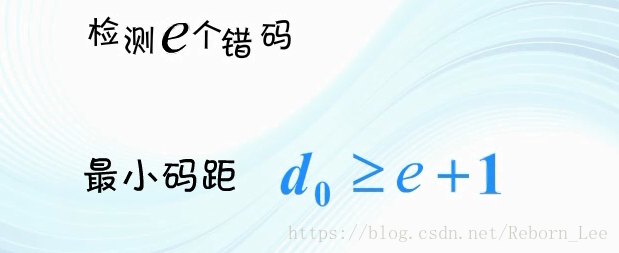

首先,为了检测e个错码,要求最小码距:


即若要求检测e个错码,最小码距d0至少不小于e+1 。

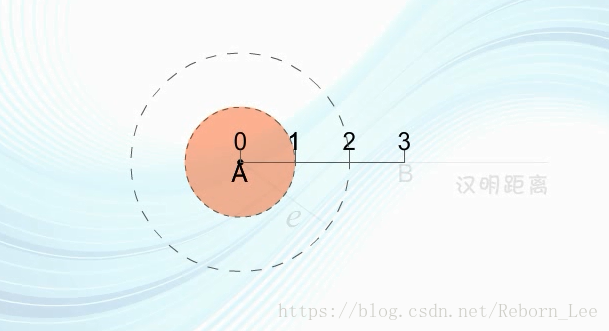

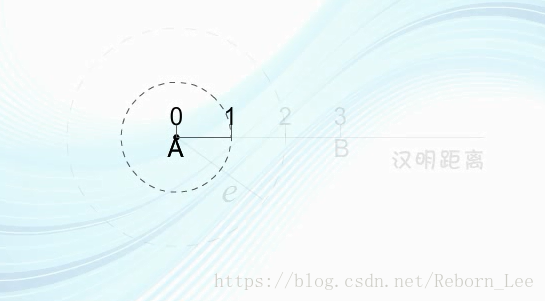

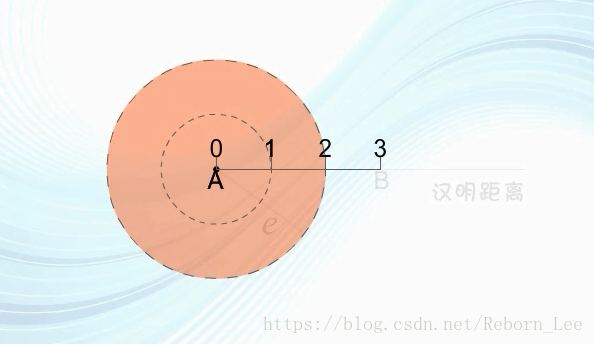

我们用下图简单说明一下,设一码组A位于0点。若码组A中发生1位错码,则可以认为A的位置将移动到以0位圆心,以1位半径的圆上某点;

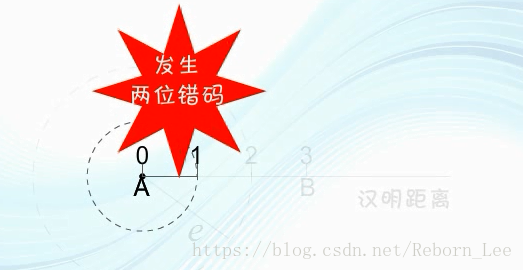

若码组A中发生两位错码,则其位置不会超出以0点为圆心,以2为半径的圆。

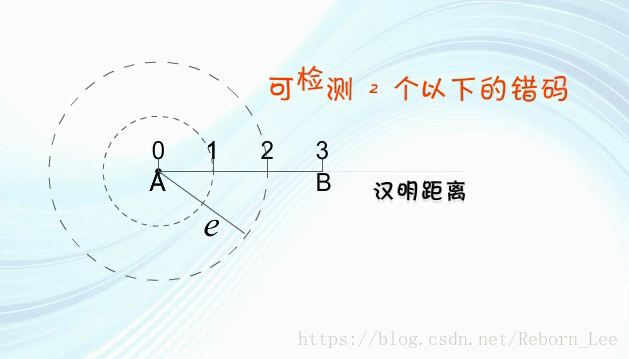

因此,只要码组A和码组B的最小码距大于等于3,则半径为2的圆上以及圆内就不会有其他的许用码组。

也就是说只要码组A和码组B的最小码距大于等于3,当码组A发生2位或2位以下错码时,就不可能移到码组B的位置上。

因而能检测2个以下的错码。




或者说,码组A发生两位及两位以下错码时,不可能变成另一任何许用码组。因而能检测错码的位数等于2 。


同理,若一种编码的最小码距为d0,则将能检测(d0 - 1)个错码。



如果以B为圆心来看,它们发生错码的可能还会有交集呢?

因为这里只是检错,只要发现码组错误就行了,而不管这个错误是离A近还是离B近,所以有交集是不要紧的。

但如果要纠错,就要考虑这个错误离A近还是离B近了,一般离谁近,就纠正为谁。所以这时候就要求错码到各自的原码的距离不能有交集,不能说我既可以纠正为A,又可以纠正为B。

最小码距和纠错能力之间是否有关系呢?

为了纠正t个错误,要求最小码距

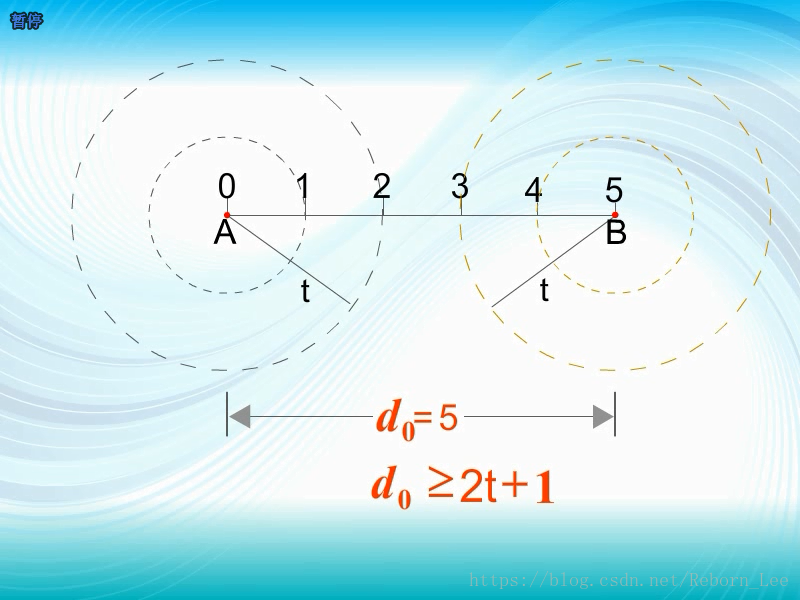

图中码组A或B若发生不多于两位错码,和它们的错码位置均不会超过以原位置为圆心,以2为半径的圆,由于这两个圆不重叠,故可以这样判决:若接收码组落在以A为圆心的圆上,就判决收到的码组为A;

若落于以B为圆心的圆上,就判决码组为B。这样就能纠正两位错码。

若这种编码中除码组A和B外,还有许多种不同码组,都不会相互重叠。这样,每种码组如果发生不超过两位错码都将纠正。因此,当最小码距d0=5时,能够纠正两个错误,且最多只能纠正两个错码。


若错码达到3个,就将落于另一圆上,从而发生错判。

因此,为纠正t个错误,最小码距应不小于2t+1。


那能不能纠正t个错误,并同时检测e个错码呢?

或者这样描述这个问题,d0应该满足什么条件,编码既能检错又能纠错呢?

对于一些错码数较多的码组,会超过该码的纠错能力,因此还需要检错,能自动按检错重发方式工作,以降低系统的总误码率。这就要求最小码距 ,且  。

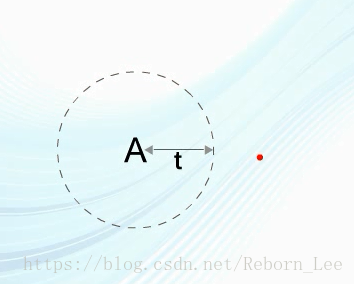

当错码落于以A 为圆心,半径大于t的圆上时,此时是没有办法纠正错误的,即e>t;


此时要想检测e个错误时,显然就要e>t,而e又要小于d0-t,否则就进入许用码组B的纠错范围内,而被错纠为B,因此就要满足

。(这段描述,想要更形象的理解要结合下图)



归纳总结:(这段总结堪称印度神油)
