概述

rfid IC卡

先了解IC卡一些前置知识。

首先我们会有一张ic卡（M1类型IC卡，一般买到的都是1K存储空间），在rc522代码中会出现这个，就是对IC卡进行检查PICC_TYPE_MIFARE_4K和PICC_TYPE_MIFARE_1K就是一种卡片类型不同大小

    //检查兼容性
    if (piccType != MFRC522::PICC_TYPE_MIFARE_MINI && piccType != MFRC522::PICC_TYPE_MIFARE_1K && piccType != MFRC522::PICC_TYPE_MIFARE_4K)
    {
        Serial.println("无效卡！");
        return;
    }

RC522模块就是阅读器天线以及处理器和寄存器，这些不是写代码关注的重点。

在使用arduinoIDE+esp32 的MFrc522库中，尽管他没有写支持esp32，但是在MFrc522 V2库中SPI的连线可以作用在MFrc522中

SPI的连线是根据ESP32引脚功能来设置的，但是有文章说可以通过SPI来自己自定义设置（库作者没有提供定义的功能），读者可以自行设置

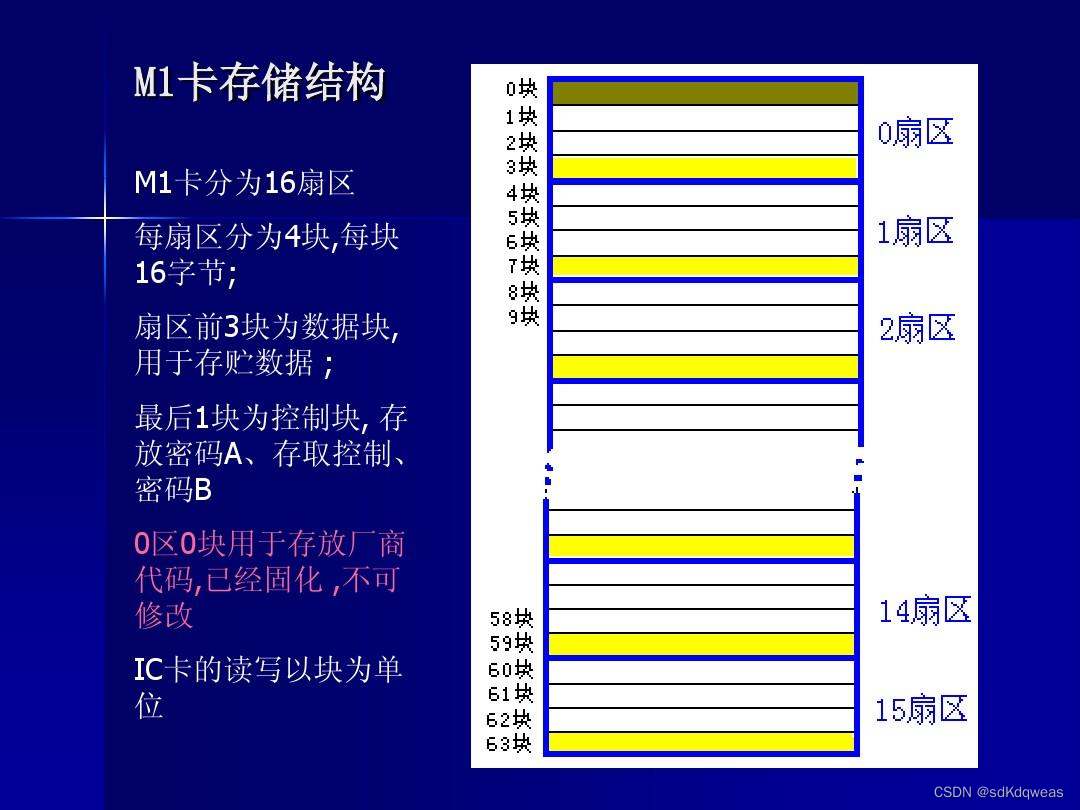

IC卡内部空间

在这里插入图片描述

一个ic的存储结构就是上面的样子，而我们在读取ic卡会选取一个扇区，这个扇区中设置的密钥可以用于ic卡的验证，而ic卡总共有16个，这样可以为一个IC卡提供多个功能，实现一卡多用

同时每个扇区还有其他存储尚未使用，这些存储区可以为IC卡功能分类提供有利的标识，以及权限的标识

读取扇区代码分析

1.读取指定扇区的内容

status = (MFRC522::StatusCode)mfrc522.MIFARE_Read(blockAddr, buffer, &size);

三个参数：1.blockAddr,要读取扇区号
2.buffer，自行设置缓冲区（将IC卡扇区中读取的数据放入的地方）
3.size,读取数据大小

返回值：status，操作状态码，判断条件可以看内容3

2.将内容写入扇区

status = mfrc522.MIFARE_Write(blockAddr, buffer, 16);

三个参数：1.blockAddr,要写入扇区号
2.buffer，自行设置缓冲区
3.size,读取数据大小
返回值：status，操作状态码，判断条件可以看内容3

3.判断写入或者读取操作是否成功

if (status != MFRC522::STATUS_OK)
    {
        Serial.print("写入失败：");
        Serial.println(mfrc522.GetStatusCodeName(status)); //打印错误码
        return;
    }

4.用密钥进行卡片验证

    status= (MFRC522::StatusCode)mfrc522.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, blockAddr, &keyA, &(mfrc522.uid));

三个参数：1.PICC_CMD_MF_AUTH_KEY_A,使用密钥A位置进行验证
2.blockAddr，扇区号
3.keyA,密钥A
4.mfrc522.uid，uid号UID是用户身份证明(User Identification)的缩写，是每一个卡片的唯一有效识别编码。

返回值：status，操作状态码

卡片密钥（可以自行搜索）：

//准备卡片密钥A，B
MFRC522::MIFARE_Key keyA;
MFRC522::MIFARE_Key keyB;

byte KEYA[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF}; //密钥A
byte KEYB[6] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00}; //密钥B
