47.格雷码计数器

reg [3:0] bin_out;
    wire [3:0] gray_wire;
    //格雷码转二进制
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)
            bin_out <= 4'b0;
        else begin
            bin_out[3] = gray_wire[3];
            bin_out[2] = gray_wire[2]^bin_out[3];
            bin_out[1] = gray_wire[1]^bin_out[2];
            bin_out[0] = gray_wire[0]^bin_out[1];
        end
    end
    //二进制加一
    reg [3:0] bin_addr;
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            bin_addr <= 4'd0;
        end
        else
            bin_addr <= bin_out +1'b1;
    end
    //二级制转格雷码
    assign gray_wire = (bin_addr >> 1 ) ^ bin_addr;

    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            gray_out <= 4'b0;
        end
            else
                gray_out <= gray_wire;
        end


46.同步FIFO

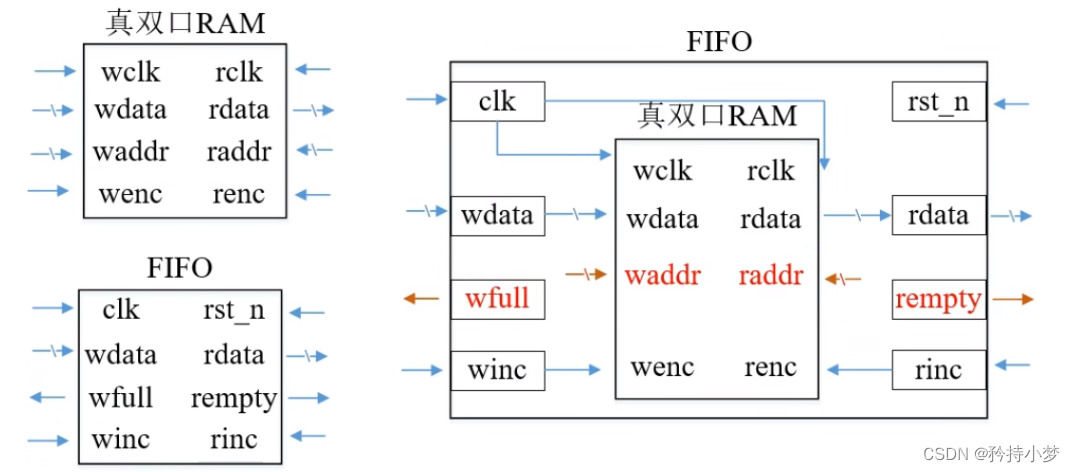

在例化双口 RAM 的时候，读写使能 renc/wenc 信号如果只是传入 rinc 和 winc 也能通过题目的波 形测试，但是仔细思考其实不对，此时如果是满的情况下有外部的写使能 winc，虽然写地址不变，但是对于 RAM 来讲写使能还是有效的，会覆盖数据，所以这里的 RAM 写使能信号 wenc = winc && (~wfull)，RAM 读使能 renc = rinc && (~rempty)，这样才能保证不会在空满情况下对RAM的误操作。

`timescale 1ns/1ns
/**********************************RAM************************************/
module dual_port_RAM #(parameter DEPTH = 16,
					   parameter WIDTH = 8)(
	 input wclk
	,input wenc
	,input [$clog2(DEPTH)-1:0] waddr  //深度对2取对数，得到地址的位宽。
	,input [WIDTH-1:0] wdata      	//数据写入
	,input rclk
	,input renc
	,input [$clog2(DEPTH)-1:0] raddr  //深度对2取对数，得到地址的位宽。
	,output reg [WIDTH-1:0] rdata 		//数据输出
);

reg [WIDTH-1:0] RAM_MEM [0:DEPTH-1];

always @(posedge wclk) begin
	if(wenc)
		RAM_MEM[waddr] <= wdata;
end

always @(posedge rclk) begin
	if(renc)
		rdata <= RAM_MEM[raddr];
end

endmodule

/**********************************SFIFO************************************/
module sfifo#(
	parameter	WIDTH = 8,
	parameter 	DEPTH = 16
)(
	input 					clk		,
	input 					rst_n	,
	input 					winc	,
	input 			 		rinc	,
	input 		[WIDTH-1:0]	wdata	,

	output reg				wfull	,
	output reg				rempty	,
	output wire [WIDTH-1:0]	rdata
);
    localparam ADDR_WIDTH = $clog2(DEPTH);//局部参数  //深度对2取对数，得到地址的位宽
    reg [ADDR_WIDTH:0] waddr;
    reg [ADDR_WIDTH:0] raddr;
    always@(posedge clk or negedge rst_n)begin //空满信号判断
        if(!rst_n)begin
            wfull <= 'b0;
            rempty <= 'b0;
        end
        else begin
            wfull <= (raddr == {~waddr[ADDR_WIDTH],waddr[ADDR_WIDTH-1:0]});
            rempty <= (raddr == waddr);
        end
    end

    always@(posedge clk or negedge rst_n)begin //写操作
        if(!rst_n)
            waddr <= 'b0;
        else begin
            if(winc && ~wfull)
                waddr <= waddr + 1'b1;
            else
                waddr <= waddr;
        end
    end
    always@(posedge clk or negedge rst_n)begin //读操作
        if(!rst_n)
            raddr <= 'b0;
        else begin
            if(rinc && ~rempty)
                raddr <= raddr + 1'b1;
            else
                raddr <= raddr;
        end
    end

    dual_port_RAM //RAM例化
    #(
        .DEPTH(DEPTH),
        .WIDTH(WIDTH)
    )
    dual_port_RAM_U0
    (
        .wclk(clk),
        .rclk(clk),
        .wenc(winc&&~wfull),
        .waddr(waddr[ADDR_WIDTH-1:0]),
        .wdata(wdata),
        .renc(rinc&&~rempty),
        .raddr(raddr[ADDR_WIDTH-1:0]),
        .rdata(rdata)
    );

endmodule

45.异步FIFO

在同步FIFO基础上，进行异步FIFO设计。保持类似的读写逻辑和读写地址控制，区别是增加了格雷码跨时钟，另外空满逻辑是使用格雷码判断空满。

`timescale 1ns/1ns

/***************************************RAM*****************************************/
module dual_port_RAM #(parameter DEPTH = 16,
					   parameter WIDTH = 8)(
	 input wclk
	,input wenc
	,input [$clog2(DEPTH)-1:0] waddr  //深度对2取对数，得到地址的位宽。
	,input [WIDTH-1:0] wdata      	//数据写入
	,input rclk
	,input renc
	,input [$clog2(DEPTH)-1:0] raddr  //深度对2取对数，得到地址的位宽。
	,output reg [WIDTH-1:0] rdata 		//数据输出
);

reg [WIDTH-1:0] RAM_MEM [0:DEPTH-1];

always @(posedge wclk) begin
	if(wenc)
		RAM_MEM[waddr] <= wdata;
end

always @(posedge rclk) begin
	if(renc)
		rdata <= RAM_MEM[raddr];
end

endmodule

/***************************************AFIFO*****************************************/
module asyn_fifo#(
	parameter	WIDTH = 8,
	parameter 	DEPTH = 16
)(
	input 					wclk	,
	input 					rclk	,
	input 					wrstn	,
	input					rrstn	,
	input 					winc	,
	input 			 		rinc	,
	input 		[WIDTH-1:0]	wdata	,

	output wire				wfull	,
	output wire				rempty	,
	output wire [WIDTH-1:0]	rdata
);
    localparam ADDR_WIDTH = $clog2(DEPTH);
    reg [ADDR_WIDTH:0] waddr;
    reg [ADDR_WIDTH:0] raddr;
    always@(posedge wclk or negedge wrstn)begin //写操作
        if(!wrstn)
            waddr <= 'b0;
        else
            if(winc && ~wfull)
                waddr <= waddr + 1'b1;
        else
            waddr <= waddr;
    end

    always@(posedge rclk or negedge rrstn)begin //读操作
        if(!rrstn)
            raddr <= 'b0;
        else
            if(rinc && ~rempty)
                raddr <= raddr + 1'b1;
        else
            raddr <= raddr;
    end

    wire [ADDR_WIDTH:0] waddr_gray;           //二进制转格雷码
    wire [ADDR_WIDTH:0] raddr_gray;
    assign waddr_gray = waddr ^ (waddr >> 1);
    assign raddr_gray = raddr ^ (raddr >> 1);

    reg [ADDR_WIDTH:0] waddr_gray_reg;
    always@(posedge wclk or negedge wrstn)begin //读写地址格雷码复位
        if(!wrstn)
            waddr_gray_reg <= 'b0;
    else
        waddr_gray_reg <= waddr_gray;
    end

    reg [ADDR_WIDTH:0] raddr_gray_reg;
    always@(posedge rclk or negedge rrstn)begin
            if(!rrstn)
                raddr_gray_reg <= 'b0;
        else
            raddr_gray_reg <= raddr_gray;
    end

    reg [ADDR_WIDTH:0] addr_r2w_t;
    reg [ADDR_WIDTH:0] addr_r2w;
    always@(posedge wclk or negedge wrstn)begin
            if(!wrstn)begin
                addr_r2w_t <= 'b0;
                addr_r2w <= 'b0;
            end
        else begin
            addr_r2w_t <= raddr_gray_reg; //2级寄存器，将读地址传输
            addr_r2w <= addr_r2w_t;
        end
    end

    reg [ADDR_WIDTH:0] addr_w2r_t;
    reg [ADDR_WIDTH:0] addr_w2r;
    always@(posedge rclk or negedge rrstn)begin
        if(!rrstn)begin
            addr_w2r_t <= 'b0;
            addr_w2r <= 'b0;
        end

        else begin
            addr_w2r_t <= waddr_gray_reg; //两级寄存器，将写地址传输
            addr_w2r <= addr_w2r_t;
        end
    end
            assign wfull = (waddr_gray_reg == {~addr_r2w[ADDR_WIDTH : ADDR_WIDTH - 1],addr_r2w[ADDR_WIDTH-2:0]}); //满信号判断，格雷码判断满信号，最高位和次高位相反，其他相同
            assign rempty = (raddr_gray_reg == addr_w2r);


    dual_port_RAM //例化双口RAM
    #(
        .DEPTH(DEPTH),
        .WIDTH(WIDTH)
    )
    dual_port_RAM_U0
    (
        .wclk(wclk),
        .wenc(winc&&~wfull),
        .waddr(waddr[ADDR_WIDTH-1:0]),
        .wdata(wdata),
        .rclk(rclk),
        .renc(rinc&&~rempty),
        .raddr(raddr[ADDR_WIDTH-1:0]),
        .rdata(rdata)
    );

48.多bit MUX同步器

•  data_in：数据输入；data_en：输入数据有效；dataout数据输出。
• 输入数据暂存在data_reg中，使能信号data_en用打两拍的方式跨时钟域传输到时钟域B，最后data_out根据使能信号更新数据。

  reg [3:0] data_reg;
    reg data_en_a,data_en_b0,data_en_b1;

    always@(posedge clk_a or negedge arstn)begin  clk_a 时钟域的 data_in 寄存
        if(!arstn)
            data_reg <= 'b0;
        else
            data_reg <= data_in;
    end

    always@(posedge clk_a or negedge arstn)begin // clk_a时钟域的 data_en寄存
        if(!arstn)
            data_en_a <= 'b0;
        else
            data_en_a <= data_en;
    end

    always@(posedge clk_b or negedge brstn)begin  //data_en 打两拍传输
        if(!brstn)begin
            data_en_b0 <= 'b0;
            data_en_b1 <= 'b0;
        end
        else begin
            data_en_b0 <= data_en_a;
            data_en_b1 <= data_en_b0;
        end
    end

    always@(posedge clk_b or negedge brstn) begin
        if(~brstn)
            dataout <= 0;
        else
            dataout <= data_en_b1? data_reg: dataout;
    end

endmodule

49. 脉冲同步电路（快时钟到慢时钟、翻转展宽）

    reg data_in_fast;
always @ (posedge clk_fast or negedge rst_n)
begin
 if(~rst_n) begin
 data_in_fast <= 1'b0;
 end
 else begin
 if(data_in == 1'b1)
 data_in_fast <= ~data_in_fast;
 else
 data_in_fast <= data_in_fast;
 end
end
reg data_in_slow_t1;
reg data_in_slow_t2;
reg data_in_slow_t3;
always @ (posedge clk_slow or negedge rst_n)
begin
 if(~rst_n) begin
 data_in_slow_t1 <= 1'b0;
 data_in_slow_t2 <= 1'b0;
 data_in_slow_t3 <= 1'b0;
     end
 else begin
 data_in_slow_t1 <= data_in_fast;
 data_in_slow_t2 <= data_in_slow_t1;
 data_in_slow_t3 <= data_in_slow_t2;
 end
end
assign dataout = data_in_slow_t2 ^ data_in_slow_t3;
