Verilog经典电路设计（一）

1.1 8位移位寄存器

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
module shifter (din , clk, clr, dout) ;
  input din, clk, clr;
  output [7:0] dout;
  reg [7:0] dout_data;

  always @(posedge clk) begin
    if (!clr) dout_data <= 8'b0;         //同步清 ，高电平有效
    else begin
      dout_data    <= dout_data << l;    //输出 号左移一位
      dout_data[O] <= din ;              //输入信号补充到输出信号的最低位
    end
  end

  assign dout = dout_data;

endmodule

1.2 4位串并转换

复制代码

1
2
3
4
5
6
7
8
9
10
module serial_pal(clk, reset, en, in, out);
  input clk,reset,en, in;
  output reg [3:0] out;

  always @(posedge clk or negedge reset) begin
    if(!reset)   out <= 4'h0;
    else if(en)  out <= {out, in}; ／／使用连接运算符
  end

endmodule

1.3 状态机设计的例子

有限状态机(FSM)是许多数字系统中用来控制系统和数据流路径行为的时序电路。FSM的实例包括控制单元和时序。本实验介绍了两种类型的FSM（Mealy和Moore）的概念，以及开发此类状态机的建模方式。请参阅Vivado教程，了解如何使用Vivado工具创建项目和验证数字电路。

Mealy FSM（米利型有限状态机）

有限状态机（FSM）或称简单状态机用于设计计算机程序和时序逻辑电路。它被设想为抽象机器，可以处于有限数量的用户定义状态之一。机器一次只能处于一种状态; 它在任何给定时间所处的状态称为当前状态。当由触发事件或条件启动时，它可以从一种状态改变为另一种状态; 这称为过渡。特定FSM由其状态列表和每个转换的触发条件定义。
在现代社会中的许多设备中可以观察到状态机的踪影，这些设备根据发生的事件序列执行预定的动作序列。简单的例子是自动售货机，当存放硬币的金额达到商品价格时分配产品；电梯在把乘客送达楼上后才会下降；交通灯按一定的时间改变信号来控制车流；以及需要输入一串正确的数字才能打开的组合锁。
状态机使用两种基本类型建模–Mealy和Moore。在Mealy机器中，输出取决于当前状态和当前输入。在Moore机器中，输出仅取决于当前状态。
Mealy型状态机的一般模型由组合过程电路和状态寄存器组成，组合过程电路生成输出和下一个状态，状态寄存器保存当前状态，如下图所示。状态寄存器通常建模为D触发器。状态寄存器必须对时钟边缘敏感。其他块可以使用always过程块或always过程块和dataflow建模语句的混合来建模；always过程块必须对所有输入敏感，并且必须为每个分支定义所有输出，以便将其建模为组合块。两段式Mealy机器可以表示为：

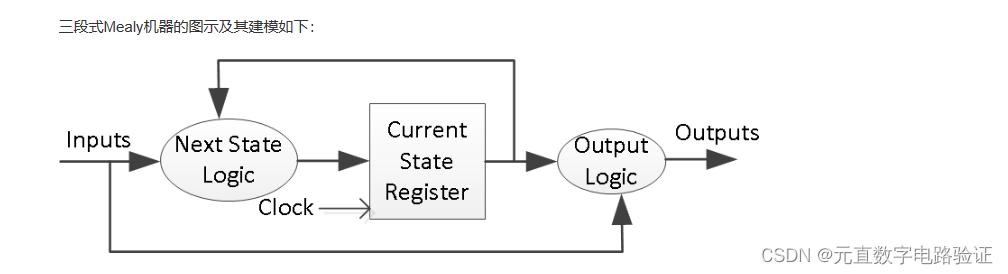

三段式Mealy机器可以表示为：

状态分配可以使用独热码（one – hot code），二进制编码，格雷码以及其他编码。通常，综合工具将确定状态分配的编码，但用户也可以通过更改综合属性来强制特定编码，如下所示。状态分配编码将对状态寄存器中使用的位数产生影响；独热编码使用最多的位数，但解码非常快，二进制编码使用最少的位数，但解码较长。

复制代码

module FSM (clk, clr, out, start, step2, step3);
  input clk, clr, start, step2, step3;
  output reg [2:0] out ;
  reg [2:0] out ;
  reg [l:0] state, next_state;

parameter state0 = 2'b00, statel = 2'b0l,
            state2 = 2'bll, state3 = 2'bl0;  //状态编码，采用格雷（Gray）编码方式

always @(posedge clk or negedge clr) begin //该进程定义起始状态
    if(!clr) state <= state0;
    else state     <= next_state;
  end

always @(state or start or step2 or step3) begin  //该进程实现状态转换
    case (state)
      state0 : begin
        if (start) next_state  = statel;
        else next_state        = state0;
      end
      statel : begin
        next_state <= state2;
      end
      state2 : begin
        if(step2) next_state  = state3;
        else next_state       = state0;
      end
      state3 : begin
        if (step3) next_state = state0;
        else next_state       = state3;
      end
      default : next_state    = state0;          //default语句
    endcase
  end

always @(state) begin                          //该进程定义FSM的输出（组合逻辑）
    case (state)
      state0  : out = 3'b00l;
      statel  : out = 3'b010;
      state2  : out = 3'bl00;
      state3  : out = 3'blll;
      default : out = 3'b00l;                    //default语句，避免锁存器的产生
    endcase
  end

endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
module FSM (clk, clr, out, start, step2, step3);
  input clk, clr, start, step2, step3;
  output reg [2:0] out ;
  reg [2:0] out ;
  reg [l:0] state, next_state;

  parameter state0 = 2'b00, statel = 2'b0l,
            state2 = 2'bll, state3 = 2'bl0;  //状态编码，采用格雷（Gray）编码方式

  always @(posedge clk or negedge clr) begin //该进程定义起始状态
    if(!clr) state <= state0;
    else state     <= next_state;
  end

  always @(state or start or step2 or step3) begin  //该进程实现状态转换
    case (state)
      state0 : begin
        if (start) next_state  = statel;
        else next_state        = state0;
      end
      statel : begin
        next_state <= state2;
      end
      state2 : begin
        if(step2) next_state  = state3;
        else next_state       = state0;
      end
      state3 : begin
        if (step3) next_state = state0;
        else next_state       = state3;
      end
      default : next_state    = state0;          //default语句
    endcase
  end

  always @(state) begin                          //该进程定义FSM的输出（组合逻辑）
    case (state)
      state0  : out = 3'b00l;
      statel  : out = 3'b010;
      state2  : out = 3'bl00;
      state3  : out = 3'blll;
      default : out = 3'b00l;                    //default语句，避免锁存器的产生
    endcase
  end

endmodule

1.4 4位全加器

复制代码

1
2
3
4
5
6
7
8
9
module adder4 (cout, sum, ina, inb, cin) ;
  output [3:0] sum;
  output cout;
  input [3:0] ina, inb;
  input cin;

  assign {cout, sum} = ina + inb + cin;

endmodule

1.5 并串转换器

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
module para2ser (pdin, sdout, en, width_sw, clk, rstn);
  input	[7:0]	pdin;
  output		sdout;
  input		    en;
  input		    width_sw;   //用来区分8bit/6bit输入并行数据

  input		    clk;
  input		    rstn;

  reg [6:0]    tmp;		    //共7bit

  reg sdout_data;           //串行输出

  always @(posedge clk or negedge rstn) begin
    if ( !rstn )
      {tmp, sdout} <= 0;
    else begin
	  if ( en )		        //start p2s, 1T pulse
		{tmp, sdout} <= pdin;
	  else	begin
		if ( width_sw )
		  {tmp, sdout} <= {'b0, tmp};
		else
		  {tmp[4:0], sdout} <= {'b0, tmp[4:0]};
	  end
    end
  end

endmodule // p2s
