概述


第一章 数制和码制(简单)

考点:
1.常用数制和数制转换,主要是二进制和十进制的整数和小数部分的转换
2.反码补码运算
3.常用码制,BCD码,ascill码等


十进制转二进制整数

整数部分不断除2,取余数,直到除尽,第一个作为低位,如173转换得10101101
小数部分不断乘2,取个位,直到为1,第一个作为高位,如0.8125转换得(0.1101)

反码补码

反码:二进制数按位取反
补码:反码加一
反码和补码都是==针对负数==的,正数的反码和补码都是原码
01负
注意:
反码和补码的符号位都不变
在进行补码运算前,要先检验两个数的绝对值之和是否超过位数范围,如超过,需预留一个数位

常见码制

BCD码:
用若干位二进制数码来表示十进制数码0 ~ 9。也称二-十进制码。属于恒权代码
余3码;
BCD码基础上+3。不是恒权代码
2421码,5211码,恒权代码
余3循环码,不是恒权代码,相邻代码只有一位不同

格雷码
每一位都有循环规律
如右边第一位按0110循环,第二位按001111000循环,第三位按0000111111110000循环,依次类推

Ascill码
常用ASCILL码:A65,a97,!33

第二章 逻辑代数基础 (重点)

考点
1.逻辑代数公式(逻辑运算单元(与,或,非,与非,或非,异或,与或,与或非),常用公式(18基本+6推导))
2.逻辑代数的三个基本定理(代入,反演,对偶)
3.逻辑函数的建立:真值表,逻辑函数式,卡诺图,逻辑图
4.逻辑函数的化简:(1)公式法(2)卡诺图化简


逻辑运算单元
在这里插入图片描述

18基本 重点 A+BC=(A+B)(A+C)
6推导
在这里插入图片描述

反演定理和对偶定理

公式法化简,熟悉上面的推导公式,有一定技巧性
卡诺图化简(常规)


第三章 门电路(部分掌握)

考点
1.门电路的逻辑符号
2.TTL,CMOS反相器的电路结构和基本原理,噪声容限,输入特性和输出特性,动态特性,动态功耗和静态功耗
3.TTL,CMOS常用门电路结构,OD,OC门,三态门结构。
4.TTL,CMOS外接电阻RL的计算
5.TTL、CMOS门的主要电气参数(高低电平的典型值、转折电压值)


详见 门电路

主要掌握oc,od,传输门,三态门的标志(含国标)
会计算TTL,CMOSRL
TTL的输入特性

OC门电路必须加上拉电阻,才能使用。
在这里插入图片描述


第四章 组合逻辑电路(重点)

考点
1.组合逻辑电路的特点
2.组合逻辑电路的分析和设计方法
3.常用组合逻辑电路模块(译码器,编码器,数据选择器,加法器,数值比较器)
4.层次化和模块化设计
5.可编程逻辑器件(选)
6.组合逻辑电路的竞争-冒险现象


1.组合逻辑电路的特点
组合逻辑电路的功能特点是( 无记忆性 )、( 无反馈电路 )。

从功能上说,电路在任一时刻输出仅取决于该时刻的输入,而与电路原来的状态无关。
从电路结构上看,只有门电路,不含存储(记忆)单元。

2.组合逻辑电路的分析和设计

分析过程
1.由电路图写出逻辑式(输出与输入的函数)
2.化简和变换(公式和卡诺图)
3.列出真值表,分析

设计过程
1.逻辑抽象,列出真值表(设输入输出)
2.写出逻辑函数式
3.化简逻辑函数式(公式和卡诺图)
4.选定器件,画出逻辑电路

2.常用组合电路模块

1.译码器 3-8线译码器74HC138
2.编码器 8线-3线编码器74HC148,10线-4线编码器74HC147
3.数据选择器 74HC151_八选一数据选择器,74HC153_双四选一数据选择器
4.加法器 74HC283_四位加法器
5.比较器 74HC85_4位判决电路,74HC688_8位判决电路

芯片汇总

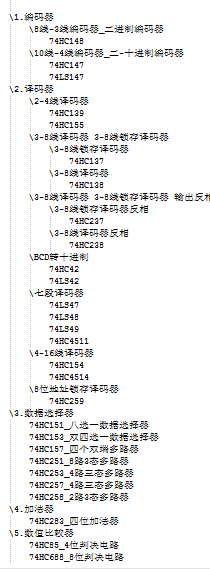

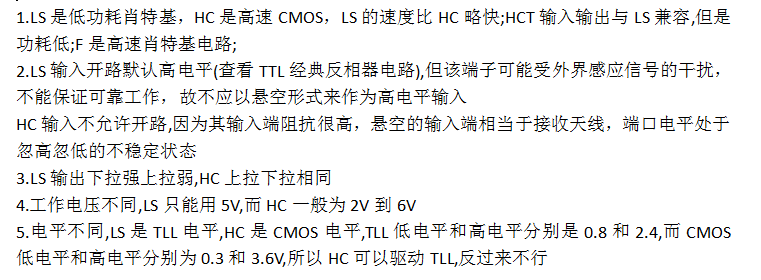

在这里插入图片描述
组合逻辑电路的竞争-冒险现象

1.竞争—冒险现象及其成因
	门电路两个输入信号同时向相反的逻辑电平跳变的现象称为竞争。我们把由于竞争而在电路输出端可能产生尖峰脉冲的现象叫做竞争-冒险现象。

2.消除竞争—冒险现象的方法
 1.接入滤波电容
 2.引入选通脉冲
 3.修改逻辑设计

第五章 半导体存储电路

1.掌握触发器的逻辑功能(其中JK触发器逻辑功能最强)
2.掌握触发器的特性方程
3.掌握存储器的扩展:位扩展、字扩展、字位同时扩展


SR锁存器:或非门组成口诀:00不变,S1R0,11混乱,与非门逻辑相反
触发器按触发方式分成:电平触发,边沿触发,脉冲触发
按逻辑功能分的:SR触发器,JK触发器,T触发器,D触发器
都是正逻辑
其中由SR触发器改成D触发器
由JK触发器改成T触发器
JK触发器口诀:00不变,J11J00,11取反

还有JK触发器的特性方程
Q*=JQ+KQ
D触发器的状态方程为
Q*=D

字位扩展
地址和数据


第六章 时序逻辑电路

考点:
1.时序逻辑电路的特点
2.时序逻辑电路的分析方法
3.时序逻辑电路的设计方法(不做要求)


1.时序逻辑电路的特点

时序逻辑电路通常由组合电路和存储电路两部分组成,而存储电路是必不可少的。
时序逻辑电路逻辑功能特点:任意时刻的输出信号不仅取决于当时的输入信号,
且取决于电路原来的状态。

时序逻辑电路的分析和设计

分析
1.由电路图写出驱动方程,输出方程
2.由特性方程写出状态方程
3.画出状态转换表
4.画出状态转换图
5.状态机,时序图(不做要求)
*异步时序逻辑电路的的分析方法(不做要求)

设计(不做要求)

常用时序逻辑电路模块


第七章 脉冲波形的产生和整形


施密特触发电路的应用
1.波形变换
2.脉冲整形
3.脉冲鉴幅

第八章 数-模和模-数转换


一个完整的A/D转换过程,包括采样、 保持、量化、编码。
