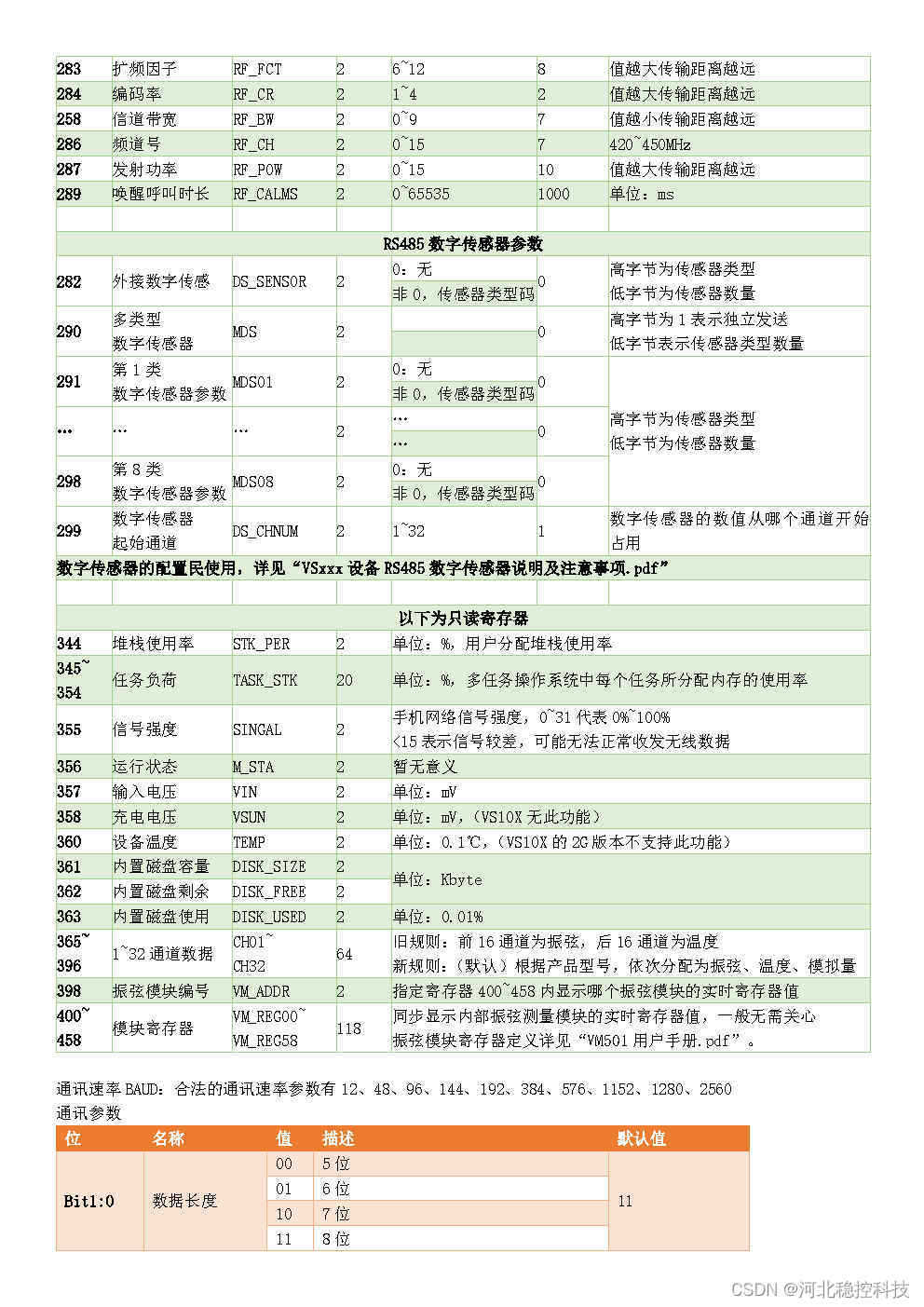

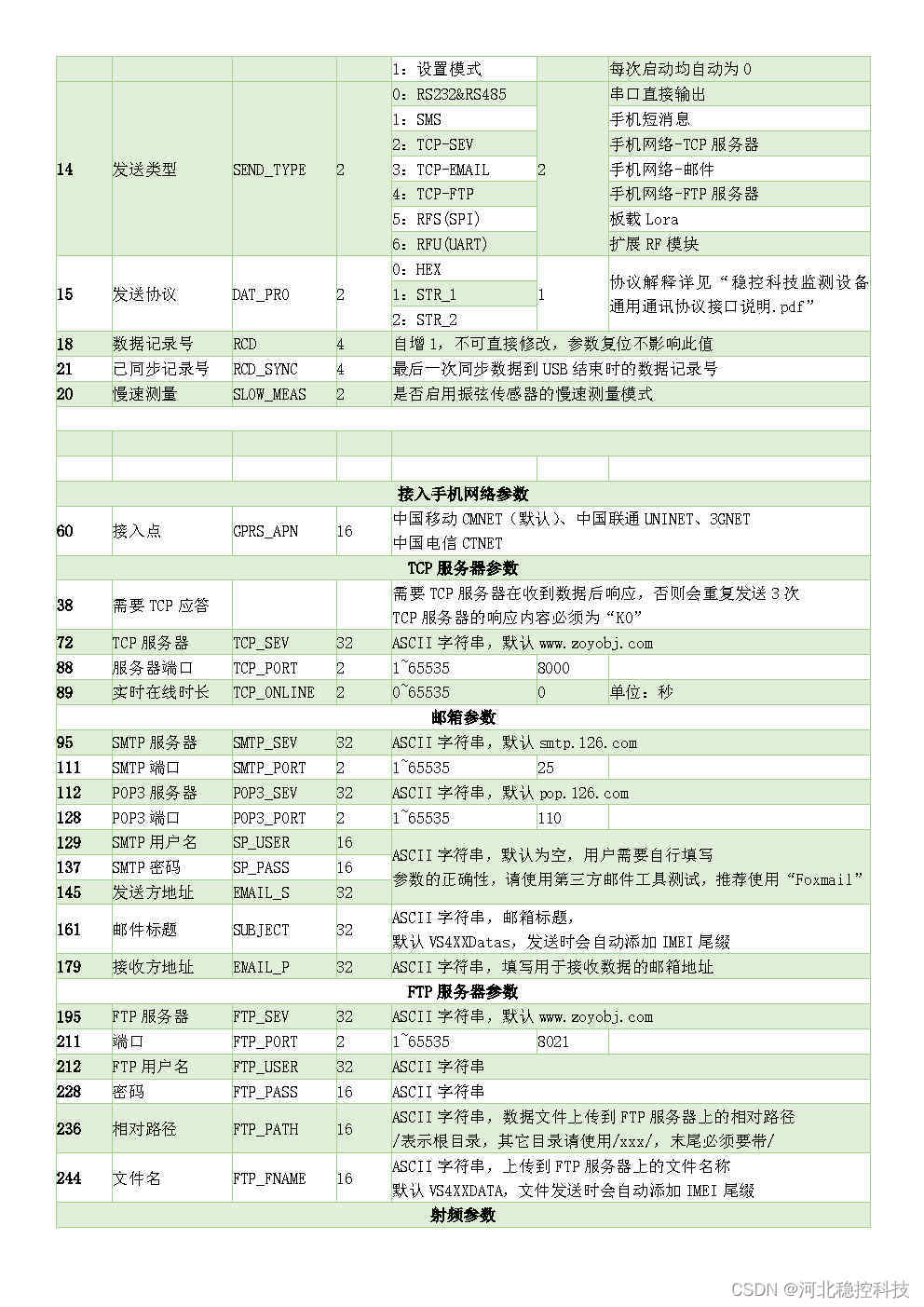

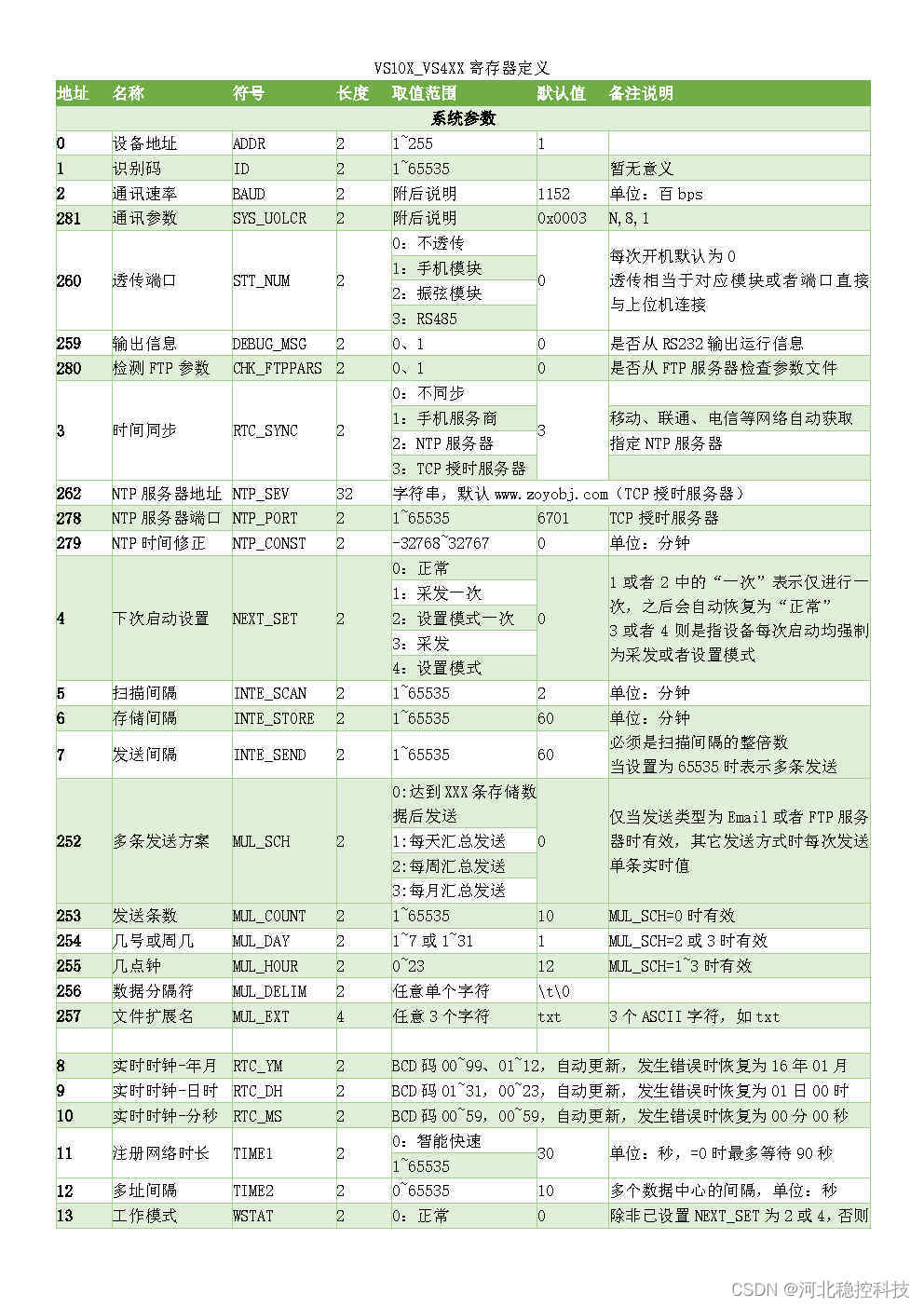

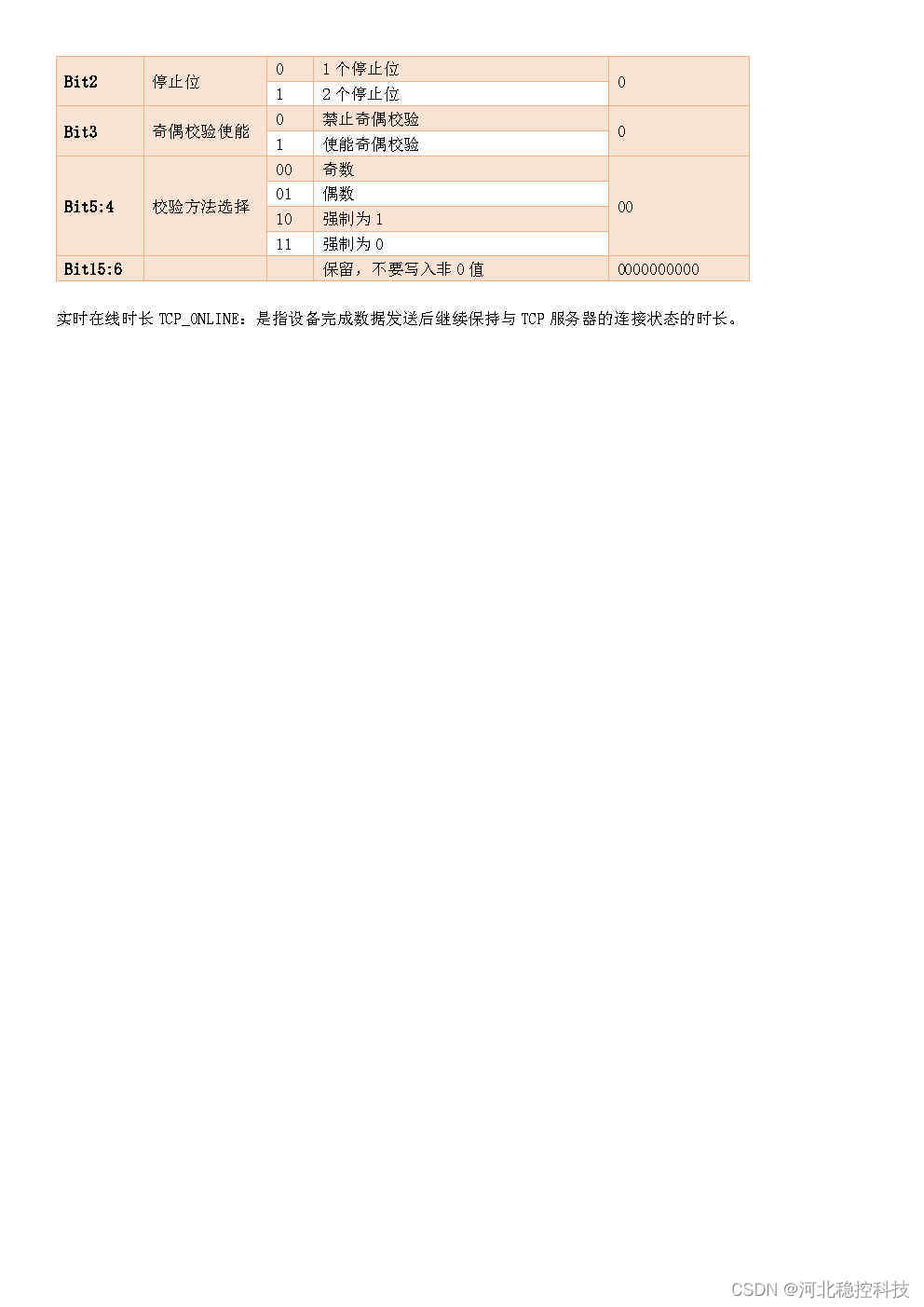

VS10X无线混合信号采集仪寄存器定义说明

84 阅读 0 评论 56 点赞

我是靠谱客的博主高高凉面，最近开发中收集的这篇文章主要介绍VS10X无线混合信号采集仪寄存器定义说明，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

VS101/104/208/416/432 是以振弦、温度传感信号为主的多通道无线采发仪，并可扩展其它模拟（电流、电压、电阻）信号和数字信号（ RS485、 RS232）传感器通道，内置电池，可外接太阳能电池板。最多可实现32 通道的全自动采集存储和无线发送，支持内部及外部 U 盘数据存储； 1 路程控电源输出可为其它传感器供电； RS232/RS485 数据接口，工业 MODBUS 或 AABB 简单通讯协议可直接接入已有测控系统（如 PLC、无线传输设备等）；无线网络支持2G/4G/NB_IOT、 WIFI、 RF（ Lora），可将监测数据以短信、电子邮件、 FTP 文件、TCP 等形式远程发送，配合稳控科技的平台软件 OCMS，通过简单配置即可轻松、快捷的完成监测系统的搭建，实现在线监测、数据查看和数据下载。铸铝外壳坚固耐用， IP66 防护， -40~85℃ 工作温度，特别适用于恶劣环境，无需二次保护措施

VS10X混合信号采集仪，数据从单独的振弦信号，可以扩展到实现模拟信号的采发。网络在支持原有2G和GPRS的基础上，增加了可支持4G和射频网络。

VS10X振弦采发仪是VS101单通道采集仪的升级替代，在保持原有尺寸和功能的基础上，从对振弦信号的单通道采发升级到可以实现最多4通道的振弦信号采集发送。数据从单独的振弦信号，可以扩展到实现模拟信号的采发。网络在支持原有2G和GPRS的基础上，增加了可支持4G和射频网络。

在正常工作模式，设备绝大部分时间处于休眠关机状态，仅在预定的时间间隔时自动上电并检测时间参数，判断是否达到数据存储时间或者达到数据发送时间，若未达到预定的时间点则立即再次进入休眠关机状态，若达到预定的时间，则继续进行传感器数据采集、存储以及数据发送工作。

基本概念
振弦传感器：（vibrating wire sensor）是以拉紧的金属钢弦作为敏感元件的谐振式传感器。当弦的长度确定之后，其固有振动频率的变化量即可表征钢弦所受拉力的大小。根据这一特性原理，即可通过一定的物理（机械）结构制作出测量不同种类物理量的传感器（如：应变传感器、压力传感器、位移传感器等），从而实现被测物理量与频率值之间的一一对应关系，通过测量频率值变化量来计算出被测物理量的改变量。

振弦传感器采集读数模块：指针对振弦传感器的特性而设计的传感器激励、读数模块。具有集成度高、功能模块化、数字接口的一系列特性，能完成振弦传感器的激励、信号检测、数据处理、质量评估等专用针对性功能，进行传感器频率和温度物理量模数转换，进而通过数字接口实现数据交互。振弦传感器读数模块是振弦传感器与数字化、信息化之间的核心转换单元。
