我是靠谱客的博主高高凉面，这篇文章主要介绍Android Canvas 绘制基本形状 Android自定义View(七)，现在分享给大家，希望可以做个参考。

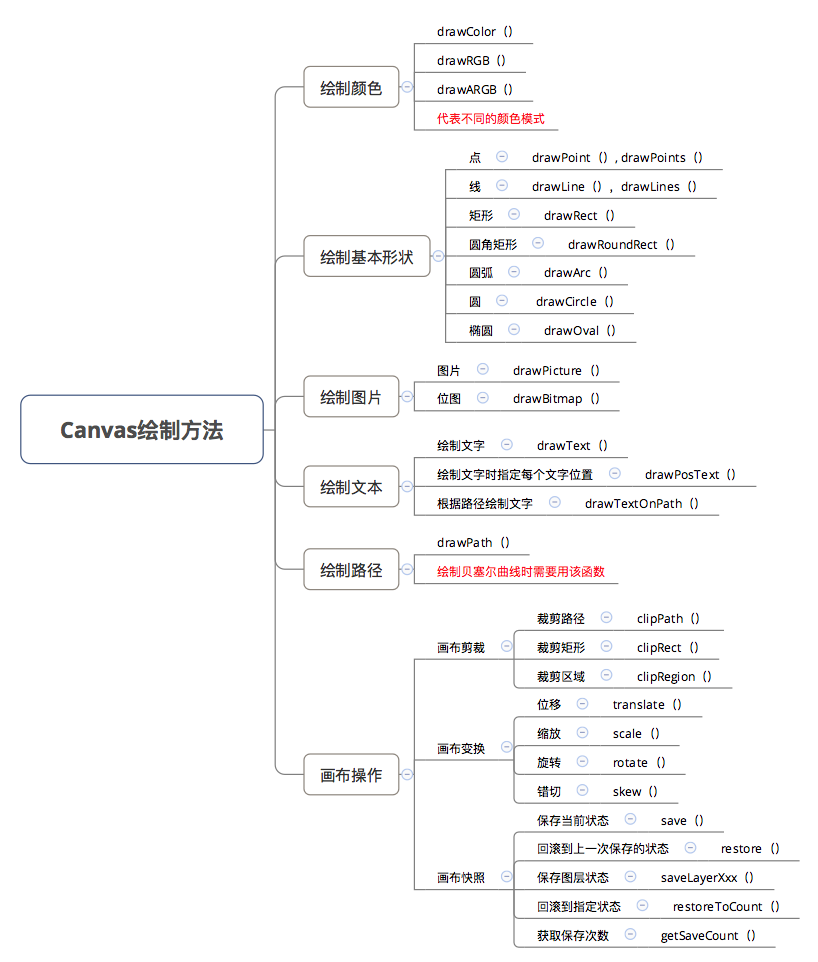

1 缩略图

2 绘制颜色

复制代码

1
2
3
    // 传入一个Color类的常量参数来设置画布颜色
    // 绘制蓝色
   canvas.drawColor(Color.BLUE);

3 绘制点（drawPoint）

在某个坐标处绘制点,可画一个点或一组点（多个点）

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 特别注意：需要用到画笔Paint
// 所以之前记得创建画笔
// 为了区分，这里使用了两个不同颜色的画笔

// 描绘一个点
// 在坐标(200,200)处
canvas.drawPoint(300, 300, mPaint1);

// 绘制一组点，坐标位置由float数组指定
// 此处画了3个点，位置分别是：（600,500）、（600,600）、（600,700）
canvas.drawPoints(new float[]{
                600,500,
                600,600,
                600,700
        },mPaint2);

效果图：

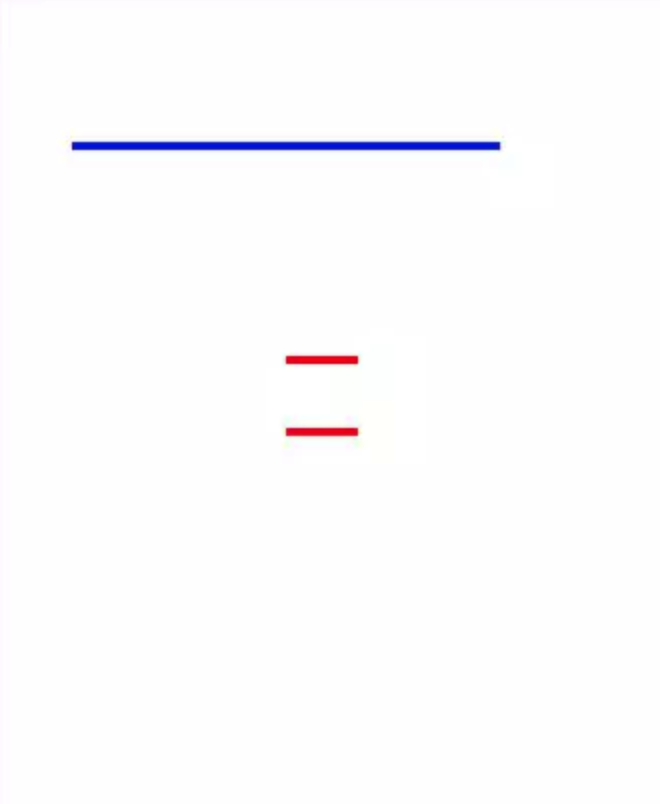

4 绘制直线（drawLine）

原理：两点（初始点 & 结束点）确定一条直线

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
// 画一条直线
// 在坐标(100,200)，(700,200)之间绘制一条直线
   canvas.drawLine(100,200,700,200,mPaint1);

// 绘制一组线
// 在坐标(400,500)，(500,500)之间绘制直线1
// 在坐标(400,600)，(500,600)之间绘制直线2
        canvas.drawLines(new float[]{
                400,500,500,500,
                400,600,500,600
        },mPaint2);
    }

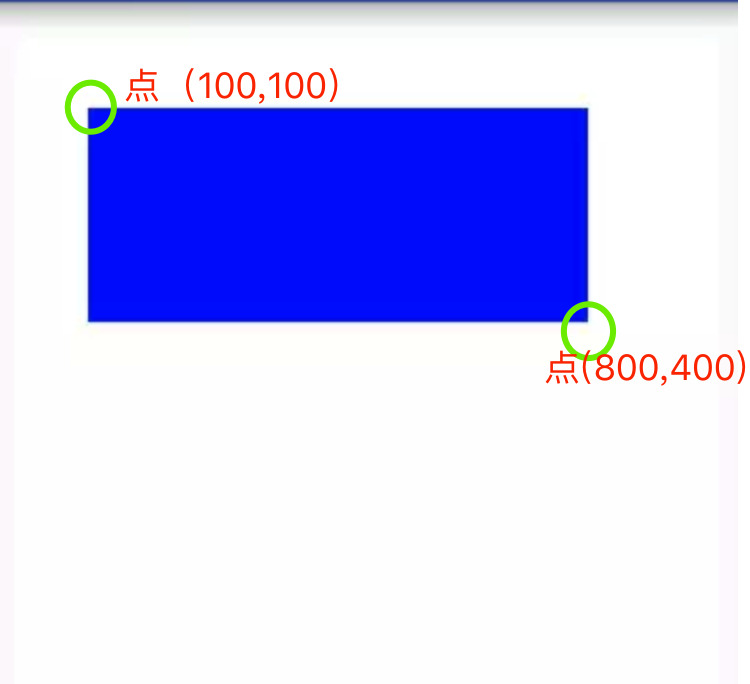

5 绘制矩形（drawRect）

原理：矩形的对角线顶点确定一个矩形，一般是采用左上角和右下角的两个点的坐标。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
       // 关于绘制矩形，Canvas提供了三种重载方法

       // 方法1：直接传入两个顶点的坐标
       // 两个顶点坐标分别是：（100,100），（800,400）
        canvas.drawRect(100,100,800,400,mPaint);

        // 方法2：将两个顶点坐标封装为RectRectF
        Rect rect = new Rect(100,100,800,400);
        canvas.drawRect(rect,mPaint);

        // 方法3：将两个顶点坐标封装为RectF
        RectF rectF = new RectF(100,100,800,400);
        canvas.drawRect(rectF,mPaint);

        // 特别注意：Rect类和RectF类的区别
        // 精度不同：Rect = int & RectF = float

        // 三种方法画出来的效果是一样的。

6 绘制圆角矩形

其中的点（100，100）为左上角顶点与上述绘制矩形时一至

复制代码

1
2
3
4
5
6
7
8
       // 方法1：直接传入两个顶点的坐标
       // API21时才可使用
       // 第5、6个参数：rx、ry是圆角的参数，下面会详细描述
       canvas.drawRoundRect(100,100,800,400,30,30,mPaint);

        // 方法2：使用RectF类
        RectF rectF = new RectF(100,100,800,400);
        canvas.drawRoundRect(rectF,30,30,mPaint);

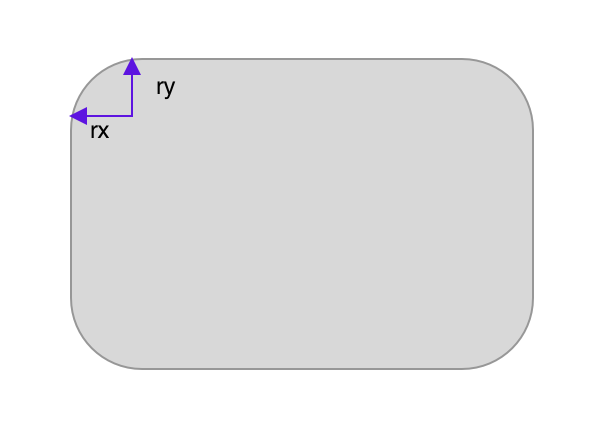

与矩形相比，圆角矩形多了两个参数rx 和 ry
圆角矩形的角是椭圆的圆弧，rx 和 ry实际上是椭圆的两个半径

实际上，在rx为宽度的一半，ry为高度的一半时，刚好是一个椭圆；但由于当rx大于宽度一半，ry大于高度一半时，无法计算出圆弧，所以drawRoundRect对大于该数值的参数进行了修正，凡是大于一半的参数均按照一半来处理.

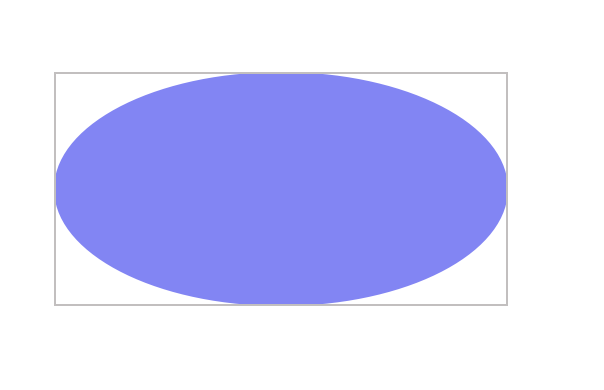

7 绘制椭圆

矩形的对角线顶点确定矩形，根据传入矩形的长宽作为长轴和短轴画椭圆,椭圆传入的参数和矩形是一样的,绘制椭圆实际上是绘制一个矩形的内切图形。

复制代码

1
2
3
4
5
6
7
8
9
        // 方法1：使用RectF类
        RectF rectF = new RectF(100,100,800,400);
        canvas.drawOval(rectF,mPaint);

        // 方法2：直接传入与矩形相关的参数
        canvas.drawOval(100,100,800,400,mPaint);

        // 为了方便表示，画一个和椭圆一样参数的矩形
         canvas.drawRect(100,100,800,400,mPaint);

8 绘制圆

圆心坐标+半径决定圆

复制代码

1
2
3
4
5
6
7
// 参数说明：
// 1、2：圆心坐标
// 3：半径
// 4：画笔

// 绘制一个圆心坐标在(500,500)，半径为400 的圆。
    canvas.drawCircle(500,500,400,mPaint);

9 绘制圆弧

通过圆弧角度的起始位置和扫过的角度确定圆弧

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
/ 绘制圆弧共有两个方法
// 相比于绘制椭圆，绘制圆弧多了三个参数：
startAngle  // 确定角度的起始位置
sweepAngle // 确定扫过的角度
useCenter   // 是否使用中心（下面会详细说明）

// 方法1
public void drawArc(@NonNull RectF oval, float startAngle, float sweepAngle, boolean useCenter, @NonNull Paint paint){}

// 方法2
public void drawArc(float left, float top, float right, float bottom, float startAngle,
            float sweepAngle, boolean useCenter, @NonNull Paint paint) {}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

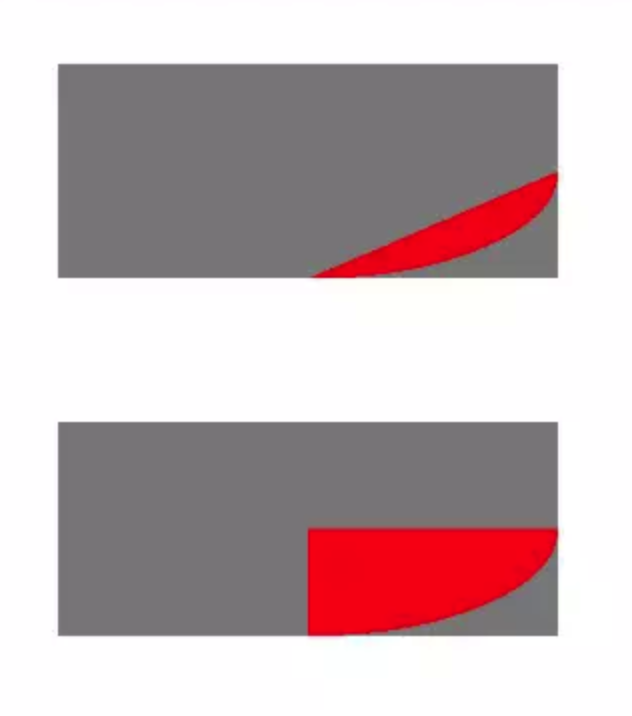

// 以下示例：绘制两个起始角度为0度、扫过90度的圆弧
// 两者的唯一区别就是是否使用了中心点

    // 绘制圆弧1(无使用中心)
        RectF rectF = new RectF(100, 100, 800,400);
        // 绘制背景矩形
        canvas.drawRect(rectF, mPaint1);
        // 绘制圆弧 0度到 90度
        canvas.drawArc(rectF, 0, 90, false, mPaint2);

   // 绘制圆弧2(使用中心)
        RectF rectF2 = new RectF(100,600,800,900);
        // 绘制背景矩形
        canvas.drawRect(rectF2, mPaint1);
        // 绘制圆弧
        canvas.drawArc(rectF2,0,90,true,mPaint2);


//不使用中心点：圆弧的形状 = （起、止点连线+圆弧）构成的面积
//使用中心店：圆弧面积 = （起点、圆心连线 + 止点、圆心连线+圆弧）构成的面积
