一、数字IC相关EDA工具

S家EDA工具安装参见：1.2 VCS+Verdi 环境搭建

1.1 Synopsys——DC

1. license太旧，LicGen生成synopsys.dat失败
编辑synopsys.src文件，将每一段第一行的时间改后一点

2. syn.log显示failed to open the tcp port number in the license
原因是lmgrd已经在运行，占用了同一端口。解决方法：要么更换端口（太麻烦），要么输入ps查看lmgrd的ID号，然后kill掉它。

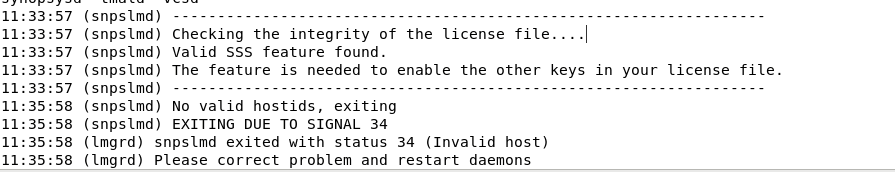

3.license打开之后，syn.log里显示无有效hostid，如

应该是网卡名不一致，虚拟机配置文件里如果ethernet0.generatedAddress = "00:0c:29:c8:3d:11"（举例），centos7里同样MAC地址的网卡名应是eth0。解决方法是打开ifconfig查看哪个网卡MAC一样，修改该网卡名为eth0。修改后可通过lmhostid查看MAC地址是否为00:0c:29:c8:3d:11。

4. 终端中输入dc，no such file or directory

缺少库，直接安装就好了 yum install libncurses.so.5；后面可能还会出现类似错误，那就缺啥装啥就好了。

5. intaller中打开安装软件路径一直显示 is not valid.（即使存在..._linux.tar和..._common.tar）
intaller版本太老，换个新的试试

6. SNPSLMD_LICENSE_FILE
对于通过lmgrd命令起了license的情况，宿主机需将该变量指向“<port>@<hostname>”；否则需要将该变量指向目标license文件

1.2 Synopsys——VCS:

ERROR:

1. error-[SFCOR]
   打开terminal的位置和放code的位置不对应，将terminal的运行目录转至file_list.f的位置即可

2. /bin/sh: 0: Illegal option -h
   这种情况一般在ubuntu环境中出现，解决参考链接：安装了synopsys vcs-mx,启动vcs总是报 Illegal option -h(已解决） - EDA资源使用讨论 - EETOP 创芯网论坛 (原名：电子顶级开发网) -

1.3 Cadence——xcelium

安装：

1. cds_plat: not found
   cadence的EDA工具中很多命令文件都依赖于csh和ksh，有的操作系统中不会自带这些，因此要安装一下。
   参考链接：/CAD/cadence/tools/bin/64bit/simvision: 61: cds_plat: not found_shengyushen的专栏-CSDN博客

2. ./sfk：no such file or directory
   sfk文件是32 bit的可执行文件，现在很多操作系统都是64bit的，需要安装一下32bit的依赖包。
   注意，ubuntu系统中遇到32 bit和64 bit不兼容时，不会报binary format的错误，注意搞清错误原因。ubuntu环境中运行32bit程序可考虑使用qemu跑，参考链接：让64位的WSL（windows 子 linux系统）支持运行32位程序 - 简书

二、模拟IC相关EDA工具

2.1 Cadence——virtuoso

操作：

1. 仿真后器件显示的参数叠加在一起，可在CIW窗口中输入aelPushSignifDigits(x)，调整参数有效位数为x。

ERROR:

1. error SFE-23 xx is an instance of undefined model

这是因为ADE仿真模型找不到，解决：在setup里的model library里添加相应的.scs文件或者.lib文件，注意section添加相应的属性。有的时候仍然会存在有些元件找不到的情况，只要添加该元件相应的库即可，例如

三、FPGA相关EDA工具

四、PCB相关EDA工具

Altium Designer

error:

1.Net TDO has only one pin (Pin U3-39)

   解决：放置网络标号的时候需要在导线上出现红色的X字，才算成功添加，不然的话就是没有连上
