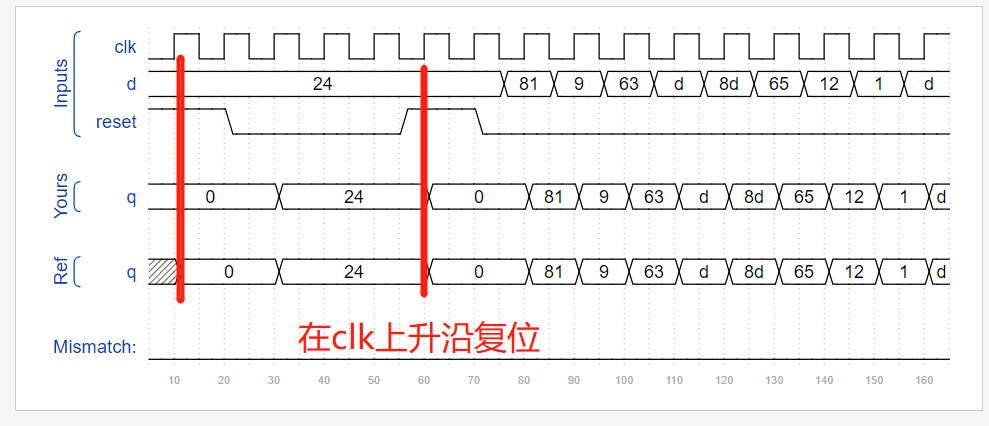

一、同步复位
module top_module (
input clk,reset,
input [7:0]d,
output [7:0] q );
always @(posedge clk) begin
if (reset) begin
q = 8'b0000_0000;
end
else begin
q = d;
end
end
endmodule

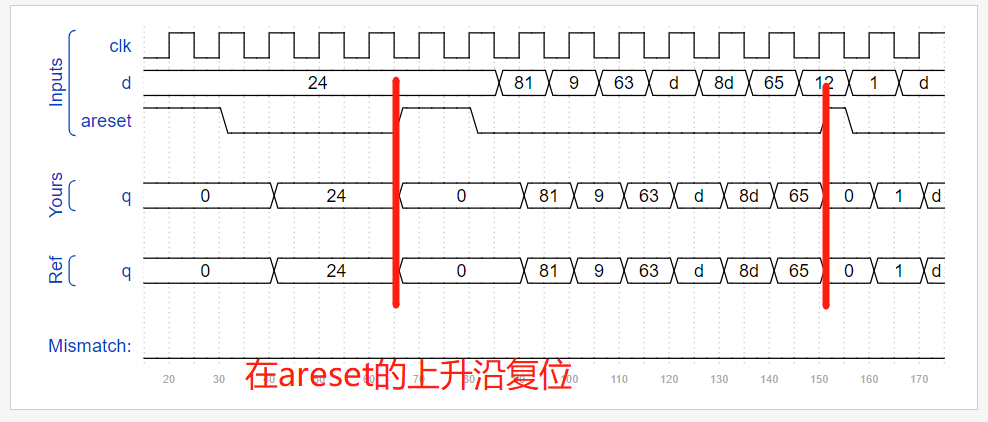

二、异步复位
module top_module(
input clk,areset,
input [7:0]d,
input [7:0]q
);
always @(posedge clk or posedge areset) begin
if (areset) begin
q = 7'd0;
end
else begin
q = d;
end
end
endmodule
三、小结
同步和异步复位触发器之间代码的唯一区别在于灵敏度列表。
