【 1. 一般脉冲触发器 】

• 电路结构

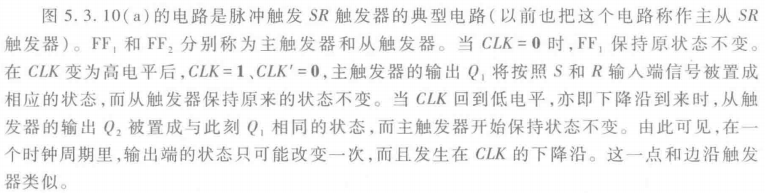

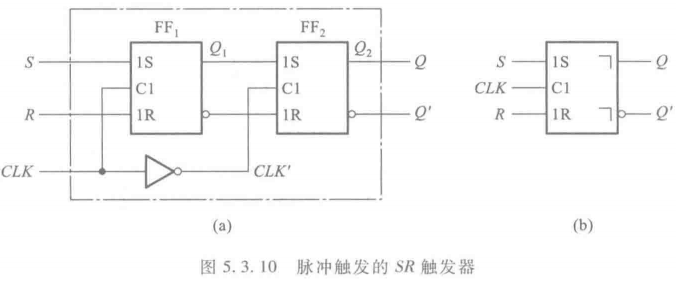

将边沿触发器的两个电平触发D触发器换成电平触发的SR触发器。

• 工作原理

即

1. 上升沿：
   CLK由0→1时，CLK’由1→0，
   FF₁由“锁存”→正常工作，FF₂由正常工作→“锁存”
   Q₁由锁存时的不变→可随S、R变化，Q保持不变
2. 下降沿：
   CLK由1→0时，CLK’由0→1，
   FF₁由正常工作→“锁存”，FF₂由“锁存”→正常工作
   Q₁由可随S、R变化→锁存时的不变，Q由锁存时的不变→受输入Q₁影响时的状态
3. 输出Q在一个CLK周期内只变化一次，解决了电平触发方式的空翻问题（空翻：在一个时钟周期内触发器翻转一次以上的现象）。

• 脉冲触发与边沿触发的区别

即：

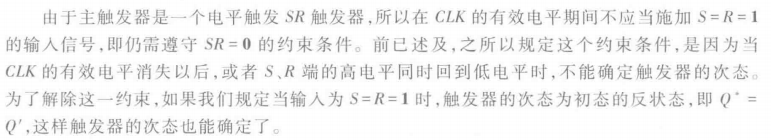

由于边沿触发、脉冲触发电路结构上的区别：脉冲触发由两个电平触发的SR触发器组成，SR触发器的两个输入信号会出现“保持”原输出状态的情况。

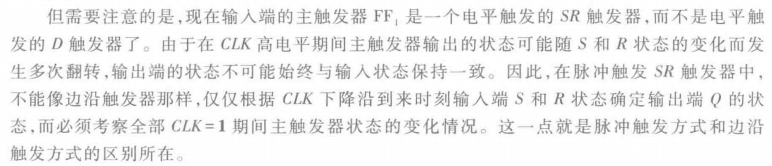

故脉冲触发器需要考虑全部CLK=1期间主触发器状态的变化情况。

• 功能描述

• 时序图

【 2. JK触发器 】

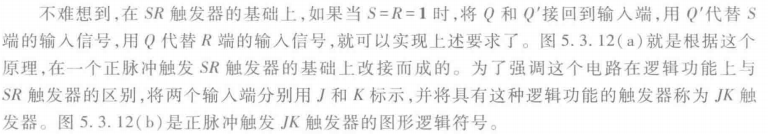

• 设计目的

避免一般脉冲触发器的主触发器输出不定的状态。

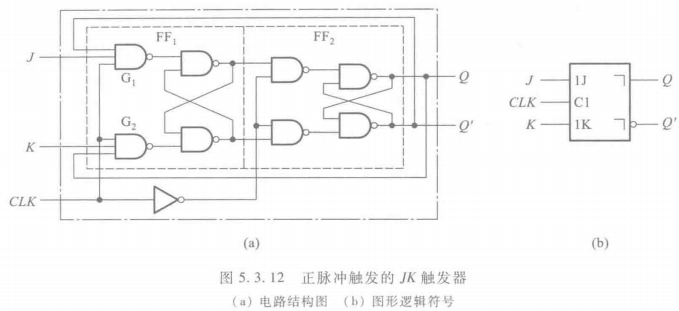

• 电路结构

• 工作原理

即

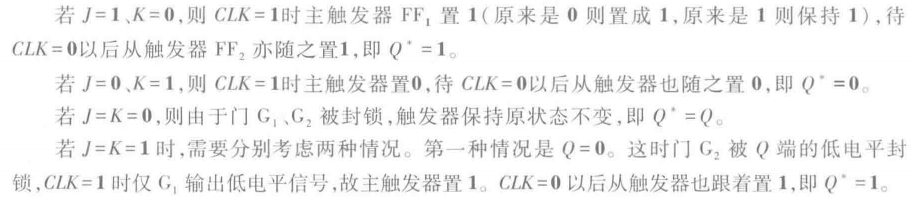

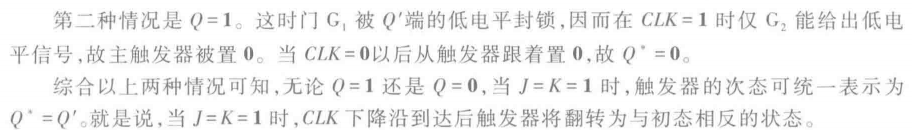

1. J=K=1时，主触发器输出会进行翻转。

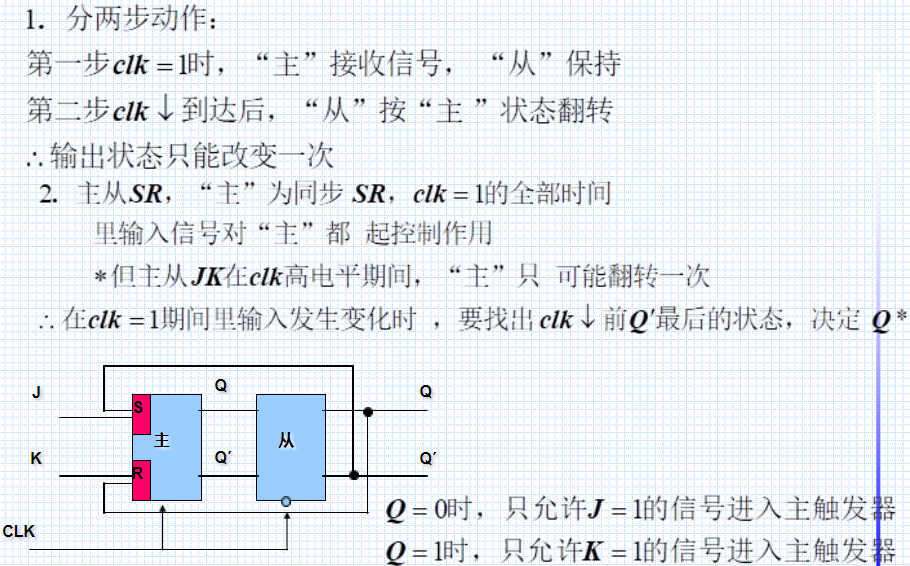

2. 在CLK=1期间，从触发器锁存主触发器第一次翻转（翻转成与初态相反的状态）后的状态，并在CLK=0即下降沿时，输出该状态。

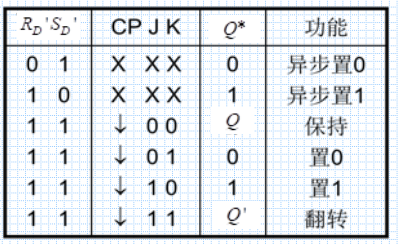

• 功能描述

$$JK触发器特性方程：Q^{\ast }=J{Q}^{\prime }+K^{\prime }Q$$

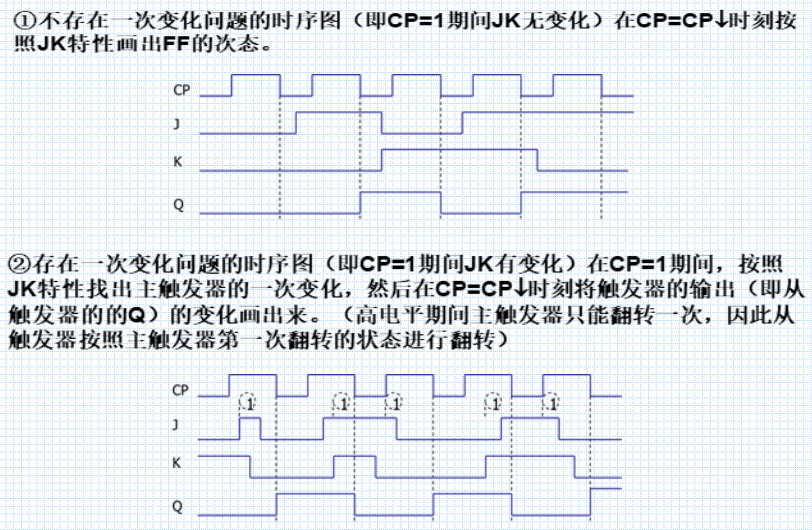

• 时序图

【 3. 脉冲触发方式的动作特点 】

【 4. 多输入端的JK触发器 】

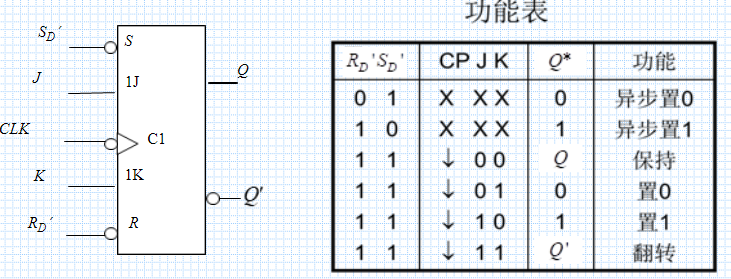

【 5. 可异步置零、置一的JK触发器 】
