1.触发器基础

前面介绍了门控锁存器。对于门控锁存器，在控制信号C有效期间，输入信号的任何变化都将直接引起锁存器输出状态的改变。因此也可以说，门控锁存器是对电平敏感的。

本文将介绍触发器（FF:Flip-Flop），触发器是对边沿敏感的。

触发器分为两种类型：

• 主从触发器（现在很少见）
• 边沿触发器

主从触发器现在很少见了，实际使用的都是边沿触发器，所以下面只介绍边沿触发器。

下面将介绍两种类型的边沿触发器：

• D触发器
• JK触发器

1.1 边沿D触发器

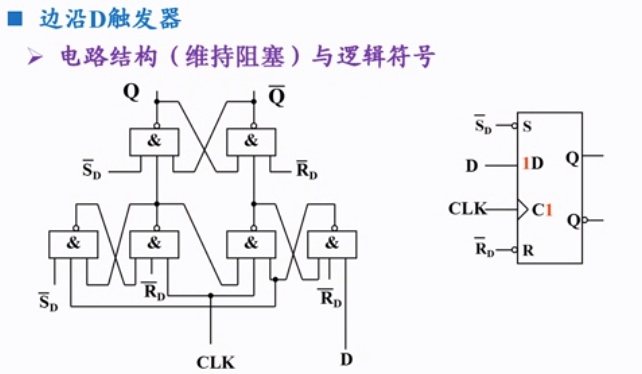

边沿D触发器的电路结构与逻辑符号如图所示，使用了3个由与非门构成的RS锁存器。

输入D从一个锁存器输入，两个锁存器共用时钟信号CLK，第三个锁存器产生触发器状态输出Q和Q非。此外还有一个异步置零端（RD非）和一个异步置一端（SD非）。

在边沿触发器的逻辑符号中，在C1端加上了动态符号——一个箭头，说明触发器只对时钟的上升沿响应，如果再在动态符号前面加上一个圆圈，则表示触发器只对时钟的下降沿响应。

输入端D前面标有一个“1”，表示这个输入端受时钟信号的影响，而在置一端和置零端S和R的前面没有标注1，说明这两个输入端不受时钟信号的影响，也就是说他们是异步置一和异步置零端。

靠近S和R的边框标有小圆圈，表明置1端和置0端是低电平有效。

关于上示电路的工作原理，请看视频1的3'15"~5'07"处，由于我实在是头晕，所以跳过这部分。

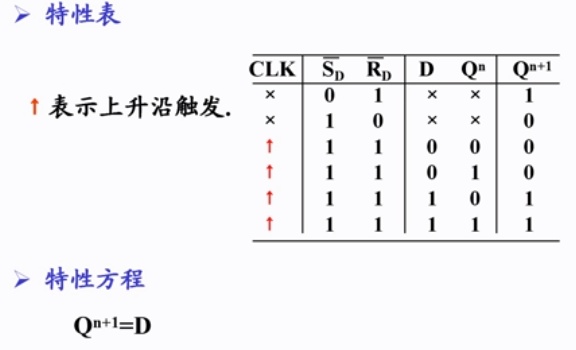

下面是D触发器的特性表。

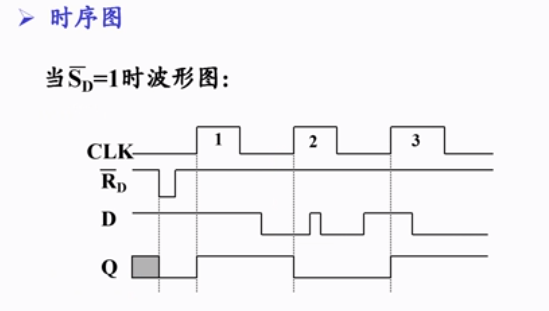

下面是时序图，

1.2 边沿JK触发器

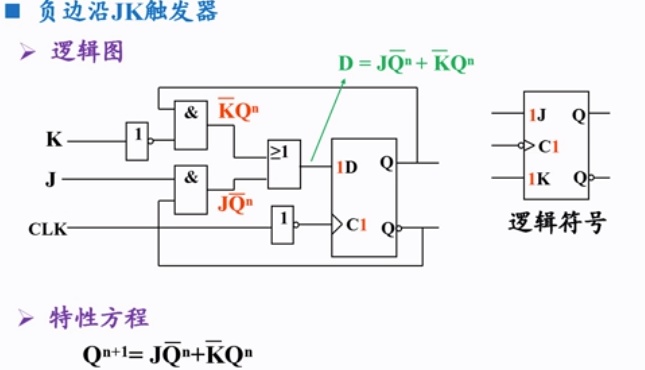

下面是负边沿JK触发器的逻辑图，是在正边沿D触发器的基础上，添加了部分逻辑电路。

它有两个输入端J和K。

CLK时钟信号经过反相后，加到正边沿D触发器的时钟输入端，因此得到的JK触发器是负边沿有效的。JK触发器的逻辑符号如下图右侧所示，C1时钟输入前面加了一个小圆圈，表示触发器只对时钟的下降沿响应。

另外要重点记忆JK触发器的特性方程。

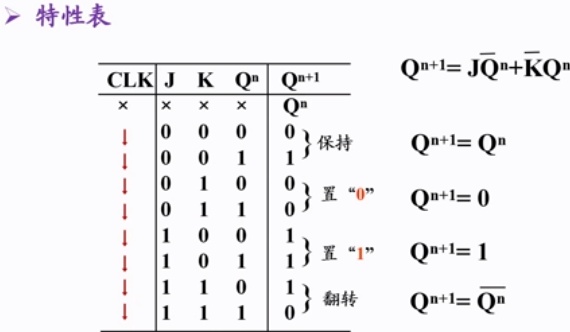

下面是JK触发器的特性表，

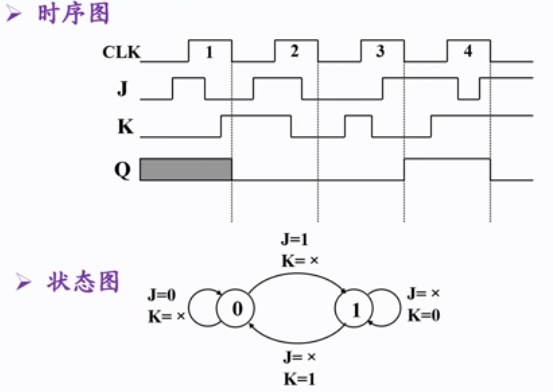

时序图和状态图如下图所示，

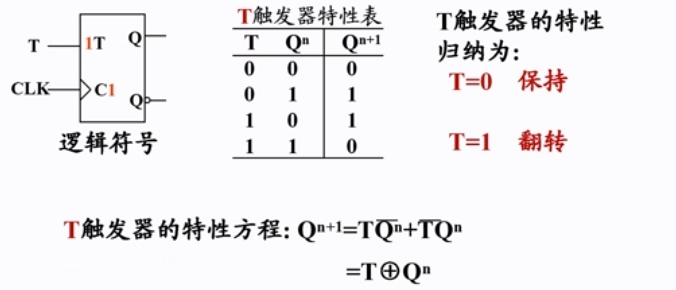

1.3 T触发器

1.4 T'触发器

后面会经常用到T'触发器。

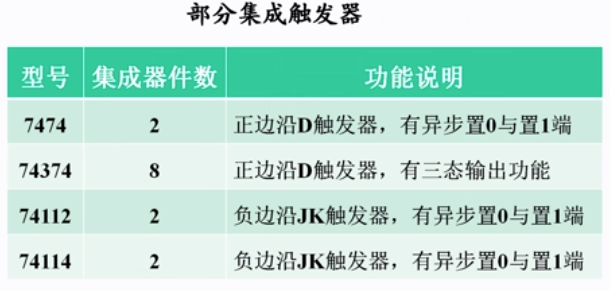

1.4 部分集成触发器

2.触发器逻辑功能转换

已有触发器加上转换电路构成代求触发器。

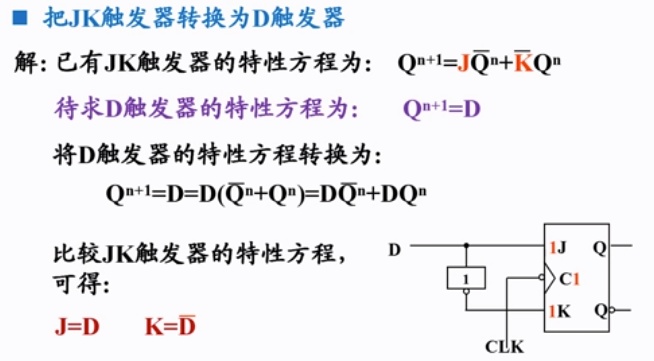

2.1如何把JK触发器转换为D触发器

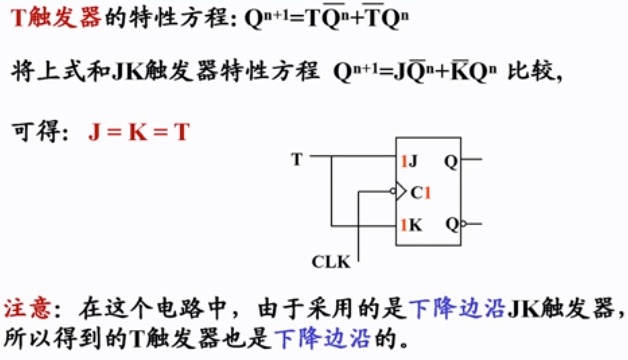

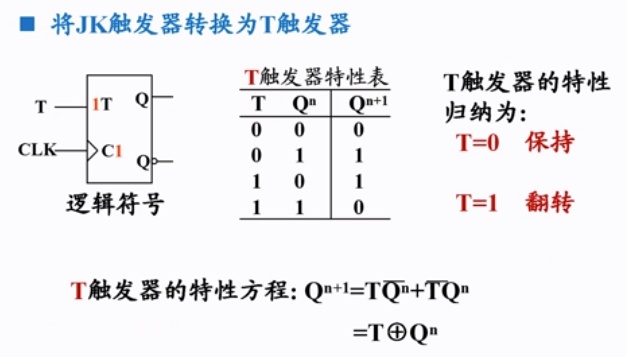

2.2如何把JK触发器转换为T触发器

2.3如何把JK触发器转换为T‘触发器

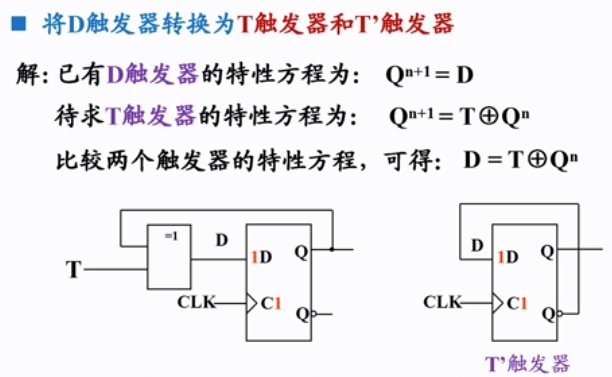

2.4如何把D触发器转换为T触发器和T'触发器

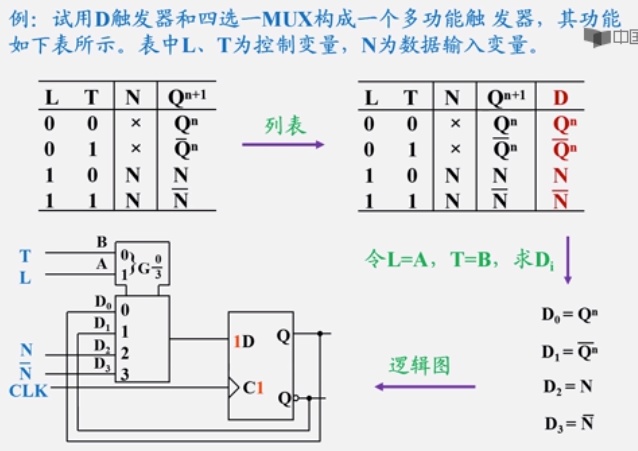

2.5 例

活用数据选择器MUX。

3触发器的脉冲工作特性（了解）

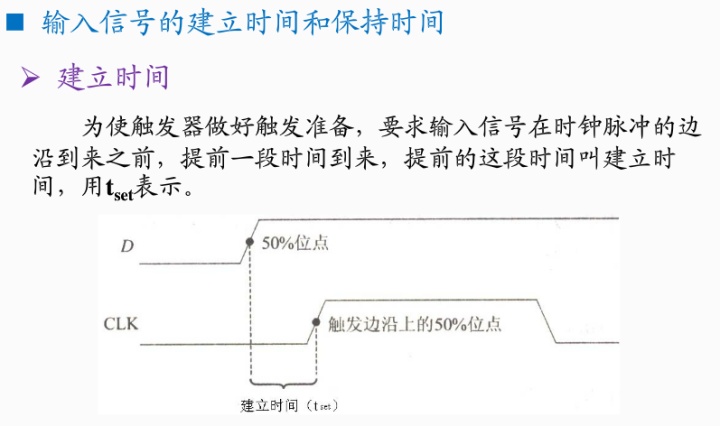

3.1输入信号的建立和保持时间

建立时间是信号D提前于触发边沿的时间。

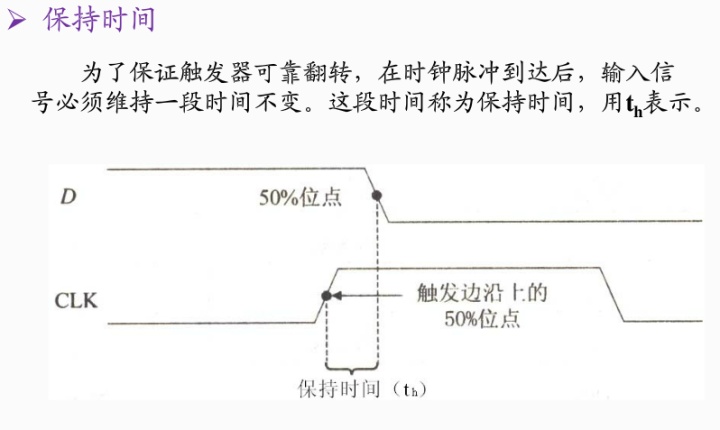

保持时间是信号D在触发边沿到来后保持的时间。

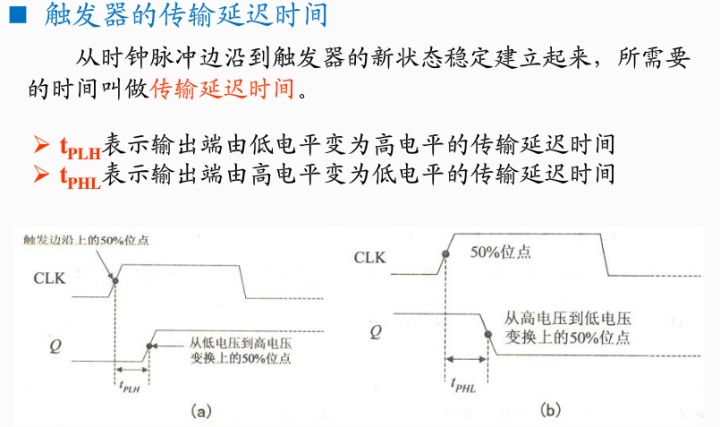

3.2触发器的传输延迟时间

3.3触发器的最高时钟频率

3.4触发器的最小脉冲宽度

丢题目，

视频：MOOC-数字逻辑电路-第六单元 时序逻辑电路（1）-触发器
