基础
基础运算
运算结合
十字路口
描述
- 南北为主通道，东西为次通道。
- 南北无车，东西才可以走。
- 特殊情况东西可以走。
- 特殊情况设为E
- 南北有车情况设为A
- 东西有车情况设为B

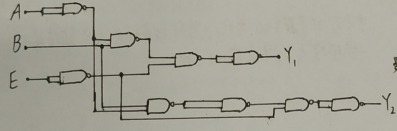

逻辑实现
根据真值表确定Y1 Y2的公式
译码器选择器扩展
使用芯片

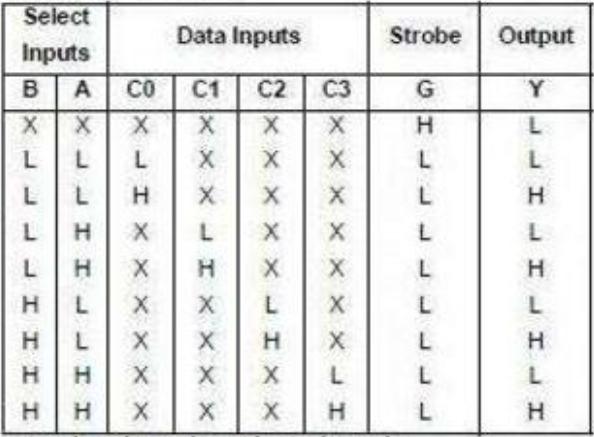

74LS153 数据选择器

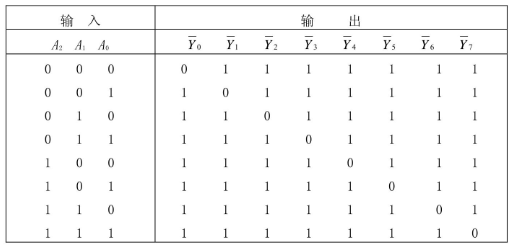

74LS139译码器
三变量表决器
两个或者两个以上同意，则为通过。
选择器实现
注意：
- 两个选择器
- 同一次只让一个工作
译码器实现
注意：
- 两个译码器
- 一次只让一个译码器工作
奇偶校验电路
- 奇校验电路有奇数个输入1，则输出1
- 同上实现方式

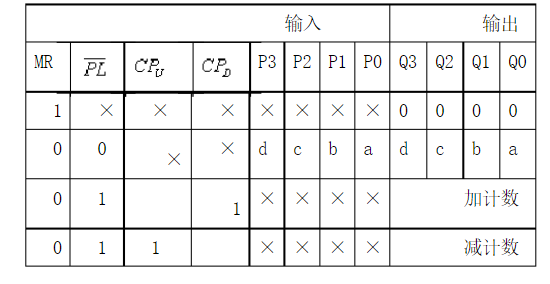

计数器
- CPd为1，加法。
- CPu为1，减法。
清零法
- CR 得到1，将Q0-Q3全部置为0.
置数法
外部置数
LD输入端得到一个0，将Q系列端口置为D系列端口。
自身置数
- CO为进位端口。(Carry out)：到9之后会输出信号变化
- BO(Borrow out)借位端口：到0之下会输出信号变化
扩展进制
