题目：

绘制传递函数为G(s)=75*(0.2s+1)/(s(s^2+16s+100))的对数幅频特性。

提取分子分母的各项系数，将分子分母都展开，分子：15s+75，分母：s^3+16*s ^2
+100s.
分子各项系数分别为：0，0,15,75
分母各项系数分别为：1，16,100,0

num=[0 0 15 75];
den=[1 16 100 0];
w=logspace(-2,3,1000);
bode(num,den,w);
title('G(s)=75*(0.2*s+1)/(s*(s^2+16s+100))');
grid on;

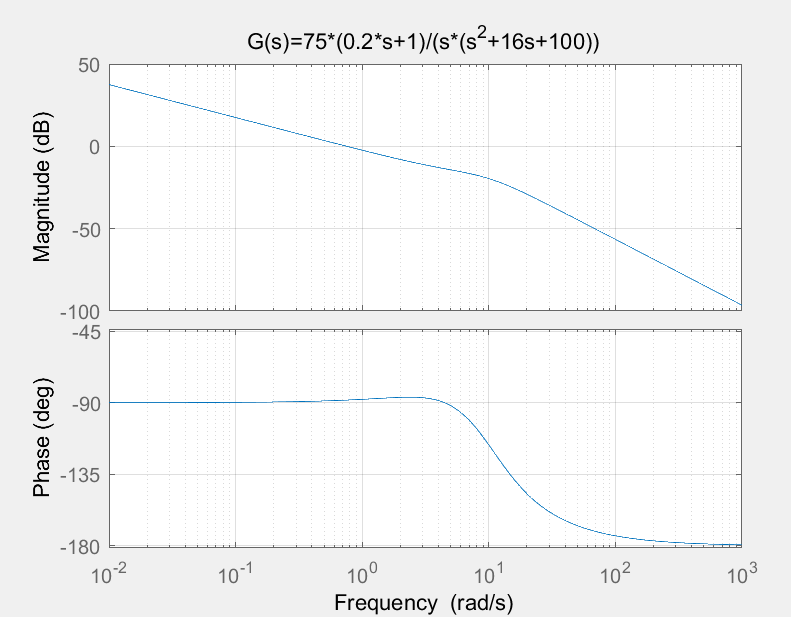

在这里插入图片描述
