概述

功能描述

1、采用51单片机作为主控芯片；

2、采用LCD1602液晶显示；

3、采用专用读卡器模块RC522用来读射频卡的信息；

4、系统有3张卡，分别代表依次是张三(ZS)、李四(LS)、王二(WE)；

5、任何一个人刷卡成功能，LCD1602液晶响应显示有人状态，未刷卡显示没有签到状态。只有刷写入系统的且对应人的卡相应位置才显示有人；

6、液晶第二行显示刷卡人数(ZongRen)，即出勤总人数；

7、按下按键表示核对，如果签到人数和实际总人数不符合，蜂鸣器报警处理。

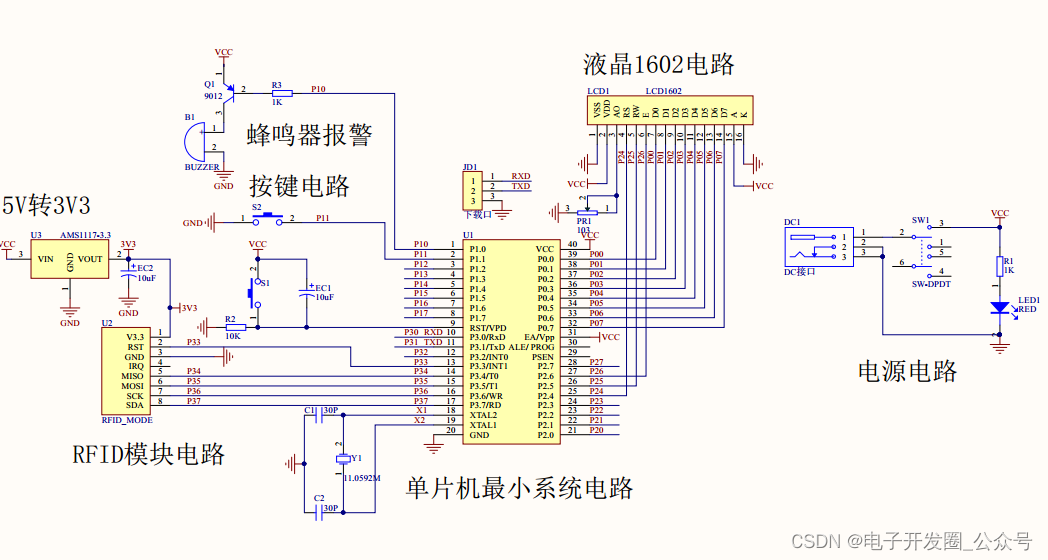

电路设计

采用Altium Designer作为电路设计工具。Altium Designer通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

VCC（40）：供电电压，其工作电压为5V。
GND（20）：接地。

RST(9)：复位输入。在振荡器运行时，有两个机器周期（24个振荡周期）以上的高电平出现在此引脚时，将使单片机复位，只要这个引脚保持高电平，51芯片便循环复位。复位后P3.0-P3.7口均置1，引脚表现为高电平，程序计数器和特殊功能寄存器SFR全部清零。当复位脚由高电平变为低电平时，芯片为ROM的00H处开始运行程序。复位操作不会对内部RAM有所影响。

ALE/PROG (30)：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地低位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如果想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，则置位无效。

PSEN(29)：外部程序存储器的选通信号。在由外部程序存储器取指令期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的PSEN信号将不出现。

XTAL1(19)：来自反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2(18)：来自反向振荡器的输出。

EA/VPP(31)：当EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，EA将内部锁定为RESET；当EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V的编程电源（VPP）。

主程序设计

void main (void)
{
	unsigned char disPlace=0;	//显示位置
	Init_Timer0();        //定时器0初始化
	UART_Init();	  //串口初始化

	buzzer = 0; //报警	 开
	LCD_Init();           //初始化液晶
	DelayMs(100);          //延时有助于稳定
	LCD_Clear();
	buzzer = 0; //报警	 关

	PcdReset();//复位RC522
	PcdAntennaOn();//开启天线发射

	sprintf(dis0,"ZS:%c LS:%c WE:%c ",zsFlag,lsFlag,weFlag);//打印数据
	LCD_Write_String(0,0,dis0);//显示第二行

	while (1)         //主循环
	{

	 	if(PcdRequest(0x52,Temp)==MI_OK)  //检测到卡号
	    {
	      if(PcdAnticoll(UID)==MI_OK) //读取卡号成功
	      {
	        uartSendByte(0x00);	//串口发送卡号
			uartSendStr(UID,4);
	        uartSendByte(0x00);
			if((UID[0]==zsID[0])&&(UID[1]==zsID[1]))//张三 到
			{
				if(zsFlag != 0xff)	//第一次刷到该卡
				{
					zsFlag =0xff;	   //显示 到
					time_20ms = 8;buzzer = 0;  	//蜂鸣器短暂鸣叫
				}
			}
			else if((UID[0]==lsID[0])&&(UID[1]==lsID[1]))//李四 到
			{
				if(lsFlag != 0xff)	  //第一次刷到该卡
				{
					lsFlag =0xff;	  //显示 到
					time_20ms = 8;buzzer = 0; 	//蜂鸣器短暂鸣叫
				}
			}
			else if((UID[0]==weID[0])&&(UID[1]==weID[1]))//李四 到
			{
				if(weFlag != 0xff)	 //第一次刷到该卡
				{
					weFlag =0xff;	  //显示 到
					time_20ms = 8;buzzer = 0;	//蜂鸣器短暂鸣叫
				}
			}
	      }
	    }
