内  容：能够读取RFID卡S50的ID——编程实现串口数据收发

学  时：3学时

知识点：电路图设计、USART配置

重点： USART配置

难点：USART配置

时间：2022年12月22日 9:00～11:50

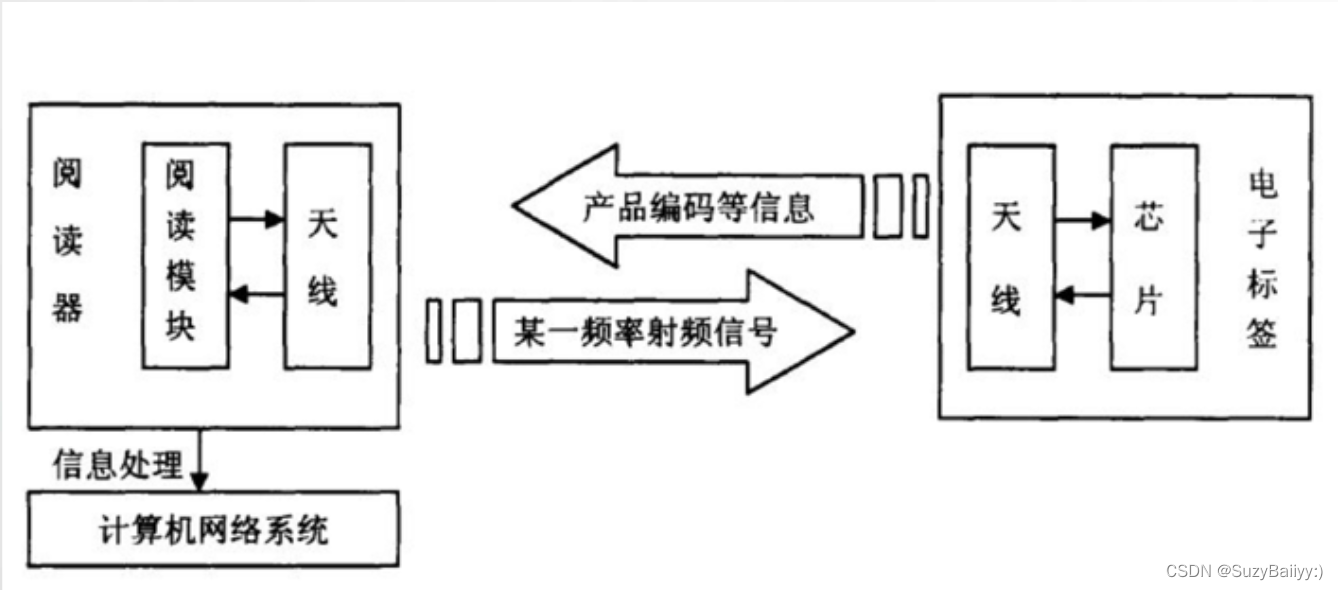

一、RFID的定义

        射频识别，RFID（Radio Frequency Identification）技术，又称为无限射频识别，是利用射频信号实现的一种非接触式的自动识别技术。

        附在被识别物体表面或是内部的电子标签存储着物体的信息，当电子标签进入阅读器的适当区域时，阅读器以非接触的方式将电子标签内的信息按照一定的规则传输给后台计算机处理系统或是电控系统，从而实现自动识别物品或自动收集物品标识信息的功能。

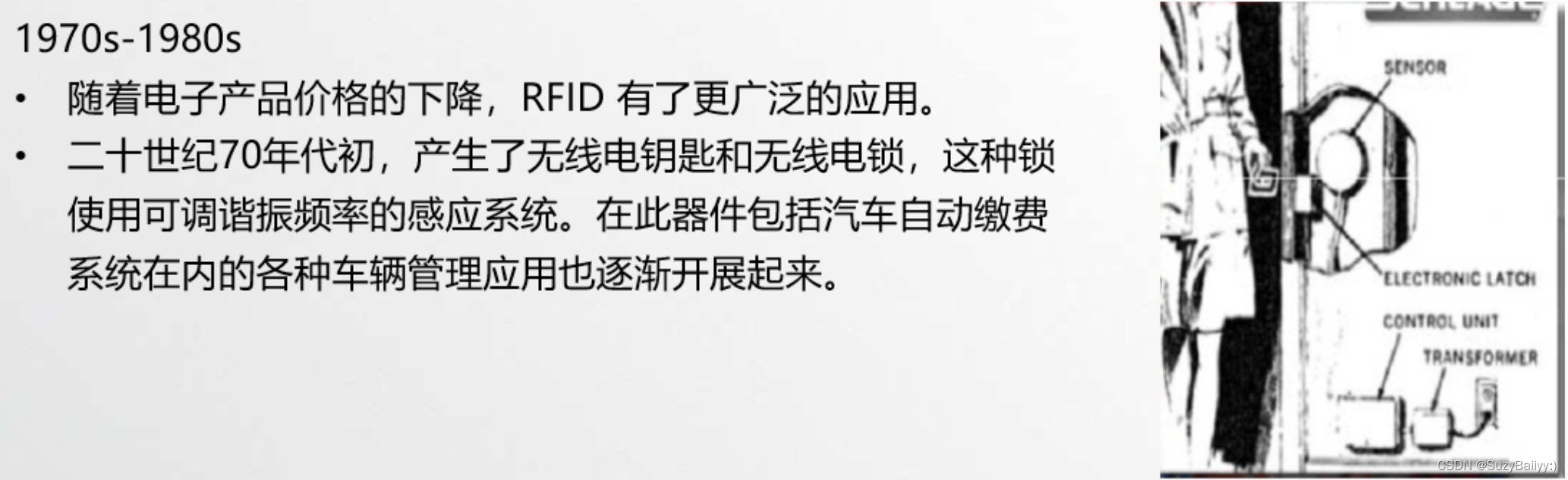

二、RFID的起源和发展

三、RFID的组成

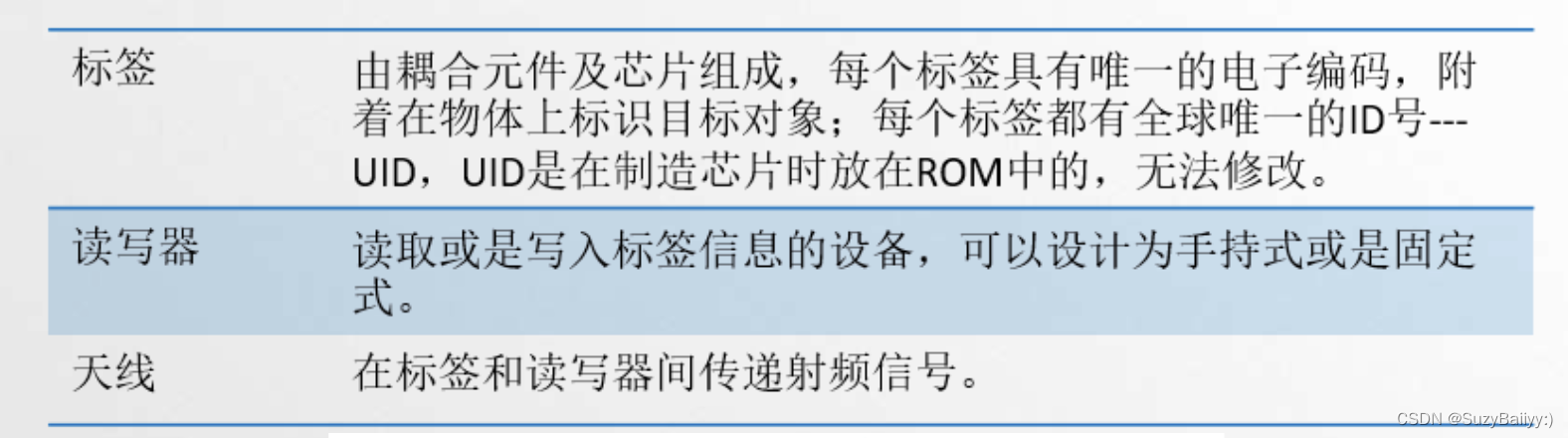

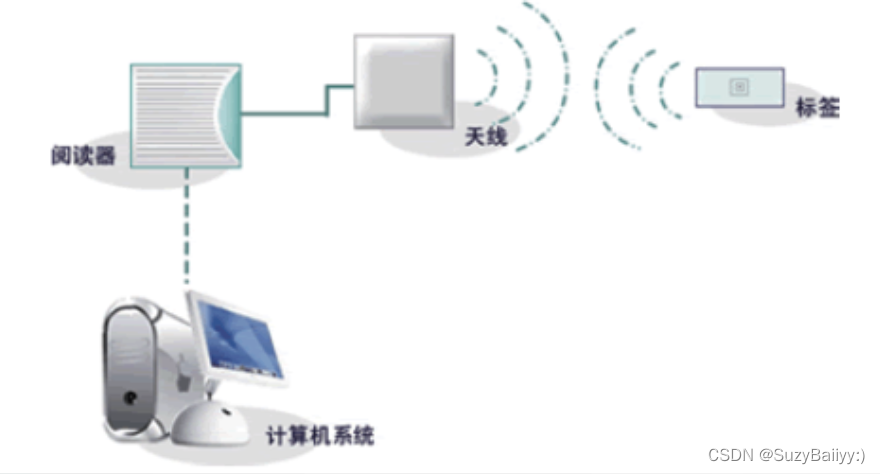

RFID系统由读写器、标签和天线三部分组成。

3.1 标签

标签（Tag）：由耦合元件及芯片组成，每个RFID标签都具有唯一的电子编码，附着在物体上标识目标对象，俗称电子标签或智能标签。

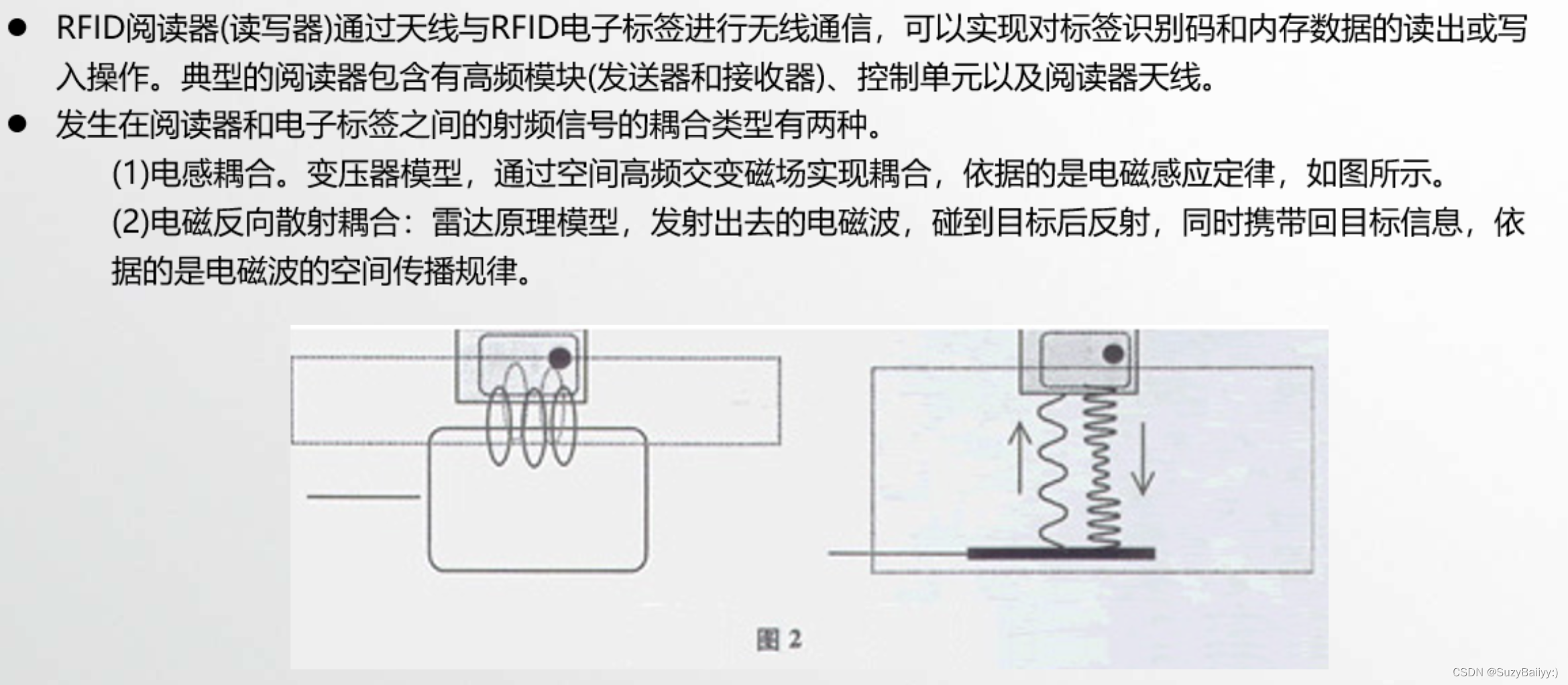

3.2 读写器

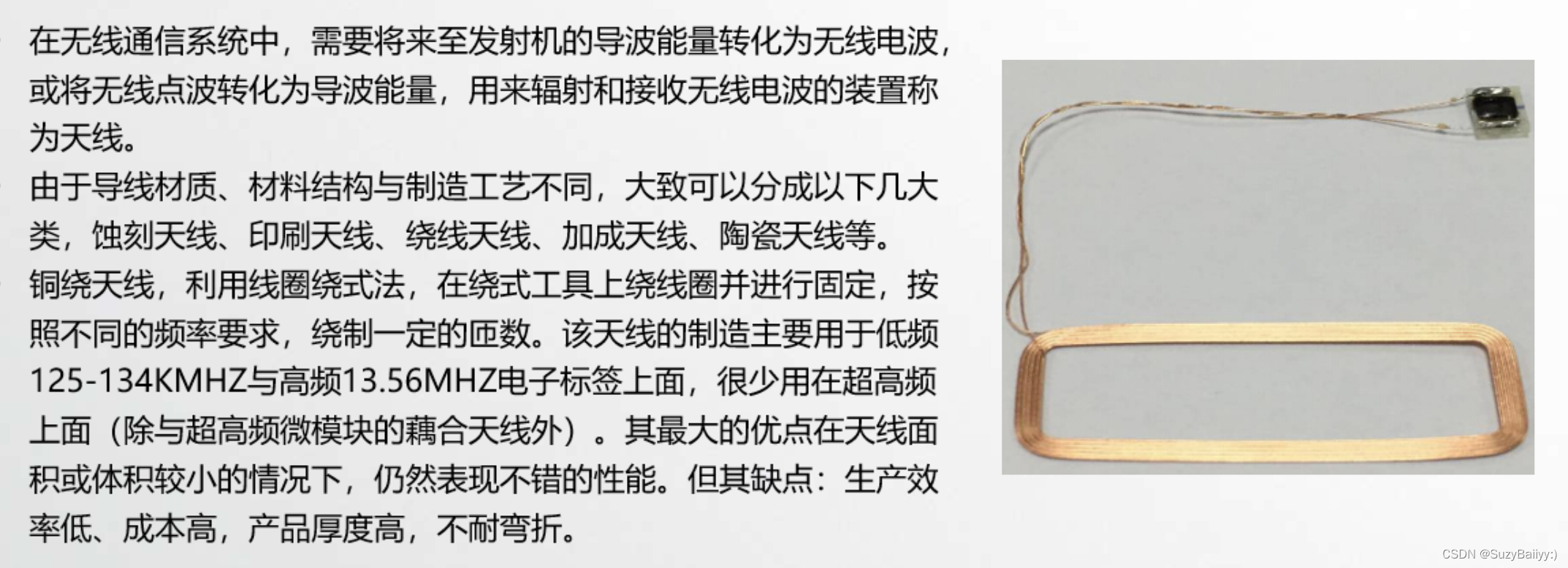

3.3 天线

四、RFID系统分类

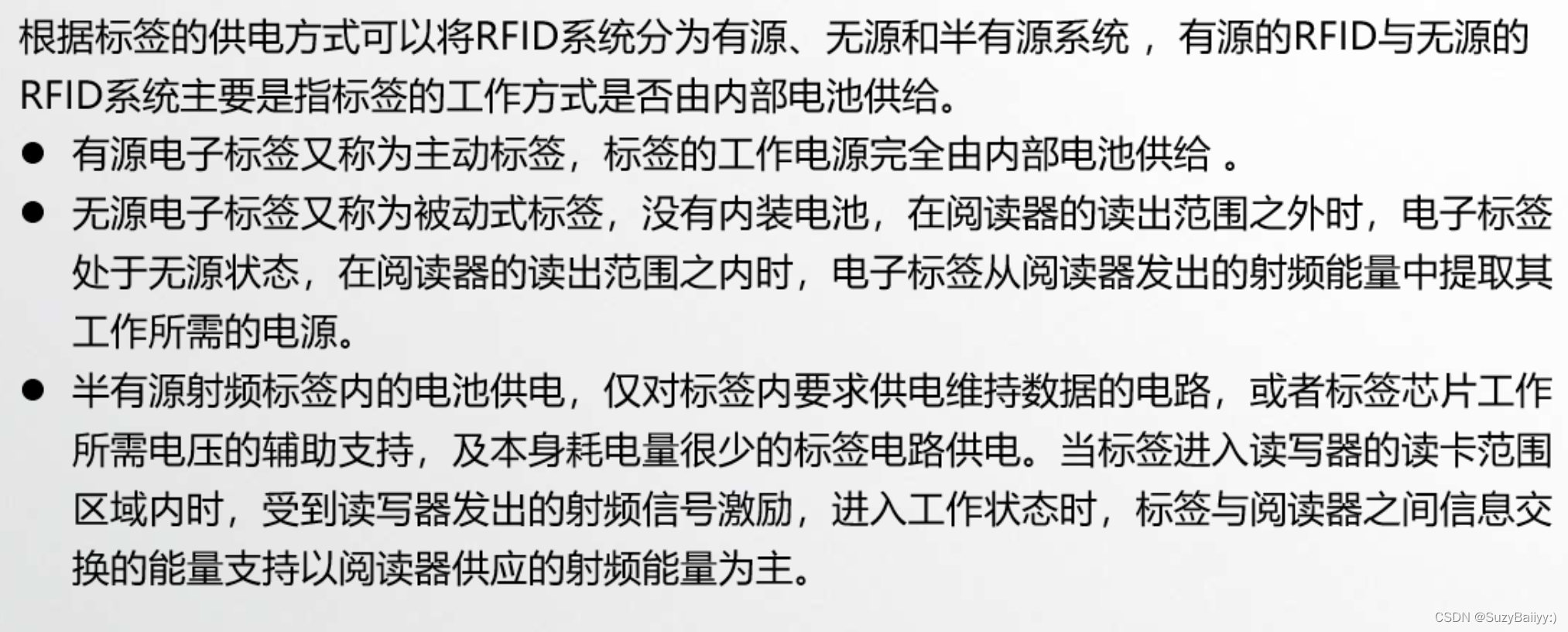

4.1 根据标签的供电方式

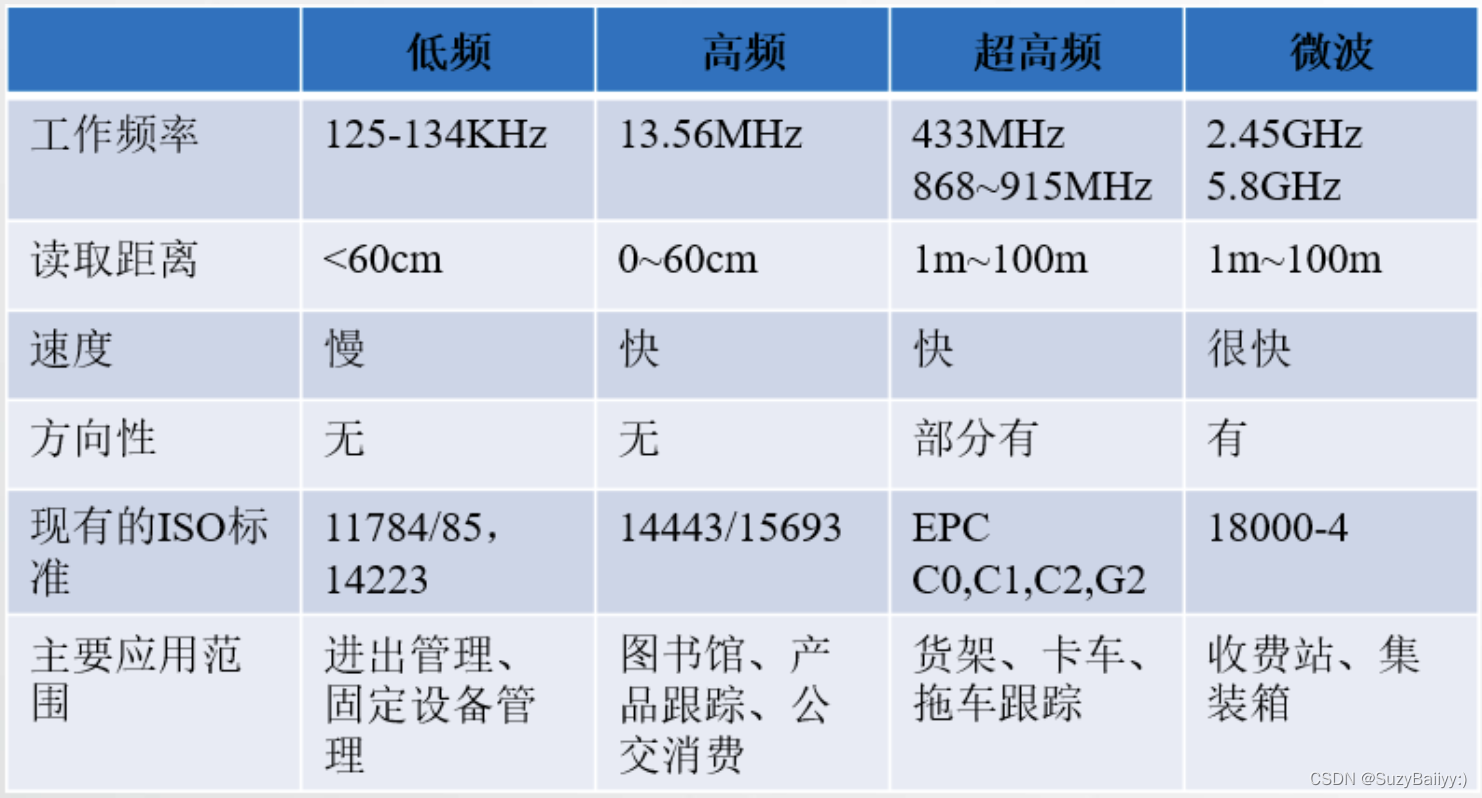

4.2 根据工作频率

五、RFID系统工作原理

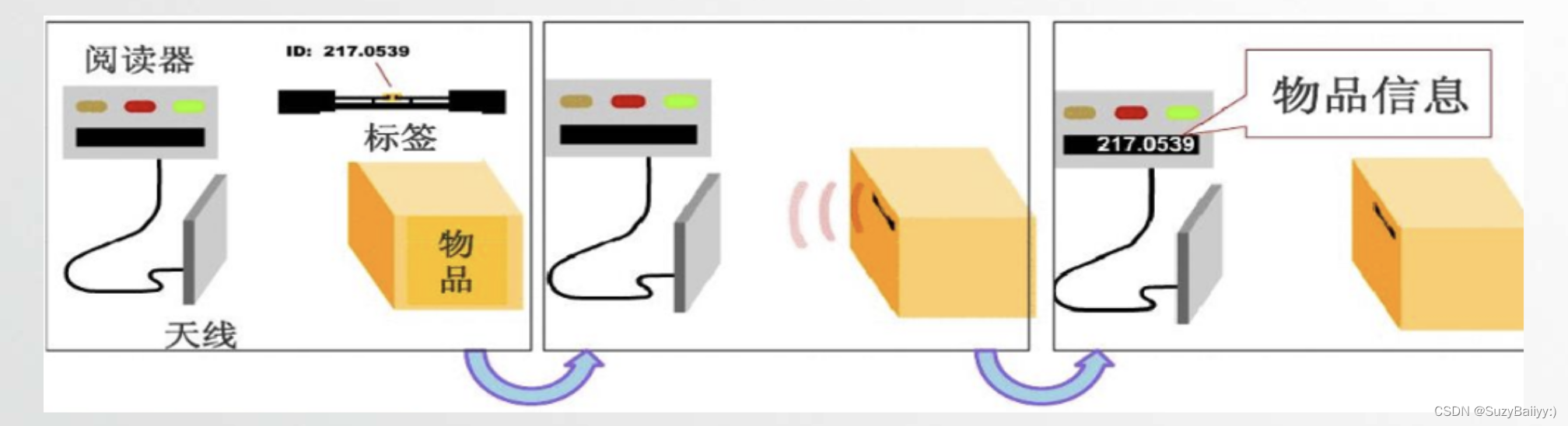

主要的工作原理简单描述如下：

由读写器通过发射天线发送特定频率的射频信号；

当电子标签进入有效工作区域时产生感应电流，从而获得能量，电子标签被激活，使得电子标签将自身编码信息通过内置的射频天线发送出去；

读写器的接收天线接收到从标签发送来的调制信号，经天线调节器传送到读写器信号处理模块，经解调和解码后将有效信息送至后台主机系统进行相关的处理；

读写器的应用系统根据逻辑运算识别该标签的身份，针对不同的设定作出相应的处理和控制，最终发出指令信号控制读写器完成相应的读写操作。

5.1 读写器

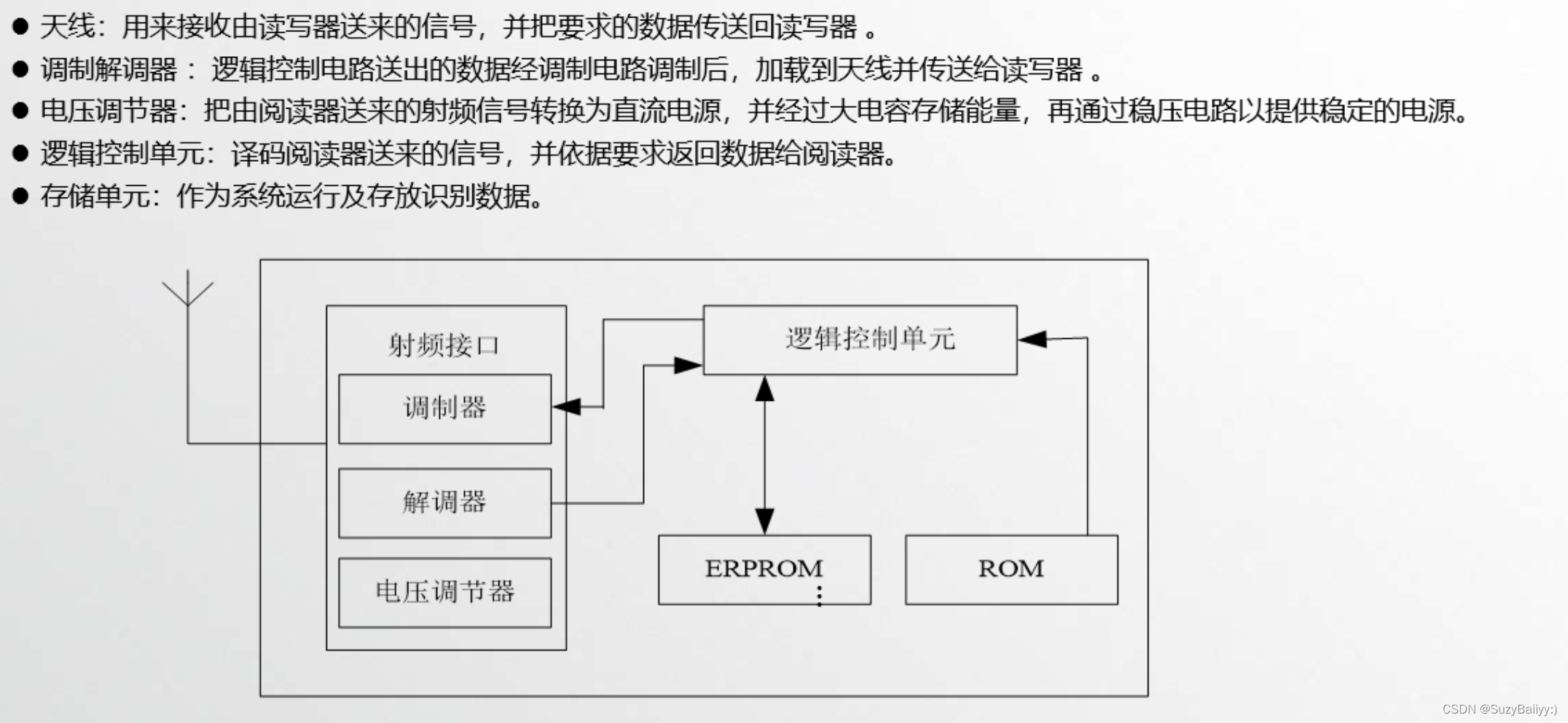

5.2 标签

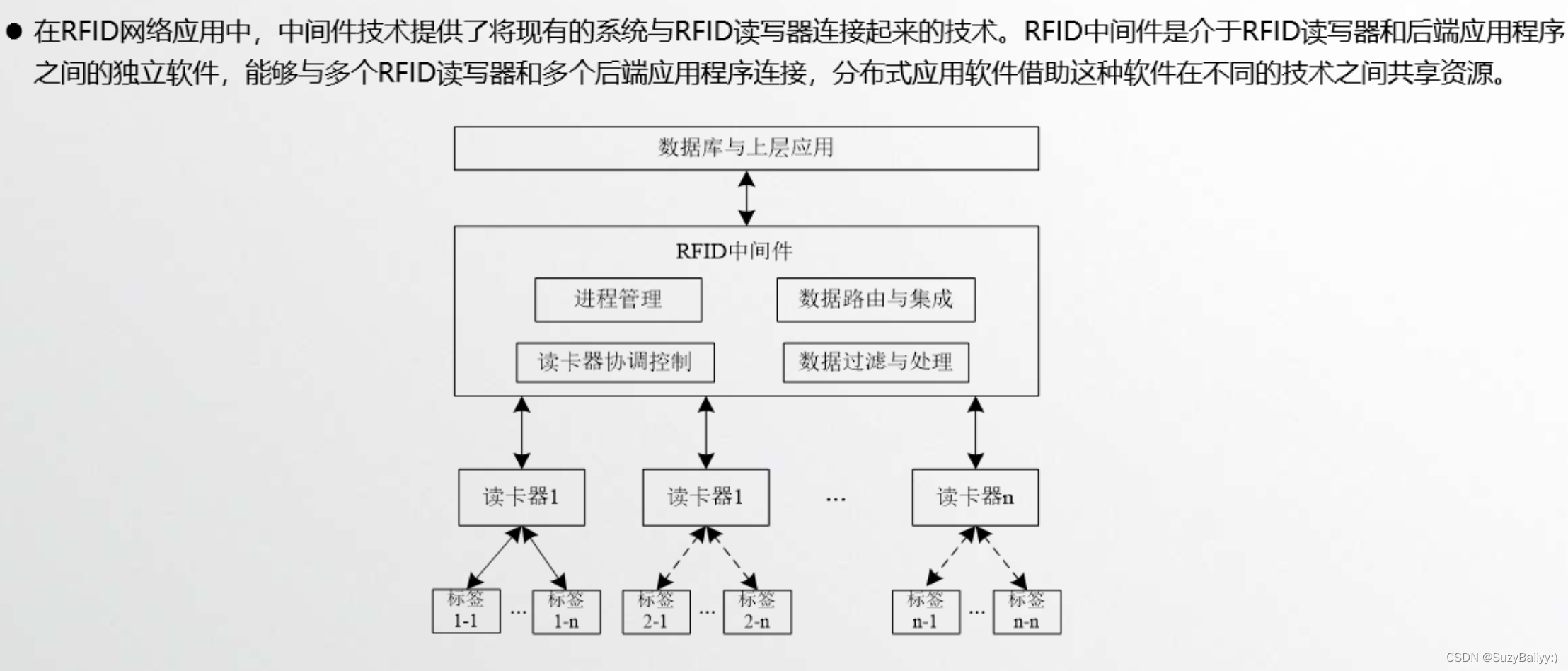

5.3 中间件
