概述
利用模组+MCU的方式接入阿里云物联网有两种选择：1.选择模组内集成了阿里云SDK的模组厂商，这样就可以通过简单的AT指令实现接入阿里云及消息通讯；2.使用模组内部未集成阿里云SDK的模组，而是在MCU上集成阿里云SDK，再通过调用相关API实现上云和通讯。
因手头上暂时没有集成了阿里云SDK的模组，且使用集成了SDK的模组的话实现上云并没有什么道道，故选择了从将SDK移植到MCU上的方式，以下上云过程的几个关键点，看不懂先不要慌，后边会细说：
关键点一、(阿里云平台需要注意的):
1.嵌入式做多了当然希望以透传的方式上云，而不是用JSON方式，故产品创建时要选择透传模式；
2.为物联网产品添加合适的属性；
3.根据示例文档，照葫芦画瓢用Javascript写出数据解析程序，原因是选择了透传数据的方式，而云平台的标准接口时JSON，故需要对透传上来的二进制数据做一个简单的解析，使它变成JSON格式。
关键点二(MCU上移植SDK需要注意的):
1.SDK配置选对；
2.耐心填充wapper.c中需要填充的函数；
3.根据不同的模组的AT指令进行模组驱动；
4.可靠的重试机制和稳妥的内存操作。
下面简单介绍以下云平台->SDK移植的完整步骤
1、云平台准备
1.1 创建产品

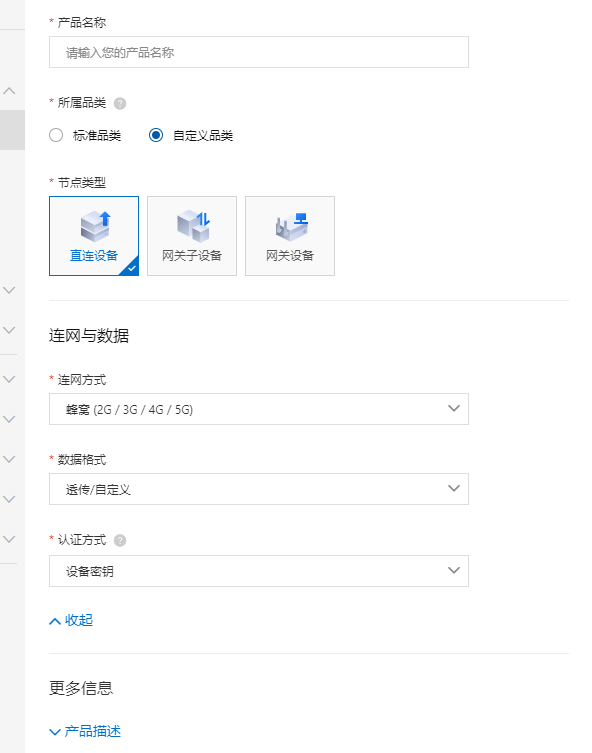

放上链接阿里云物联网产品创建，创建产品时按下图选择主要就是选自定义品类和连网方式、数据格式。
1.2产品创建好后进入功能定义，添加一些属性。

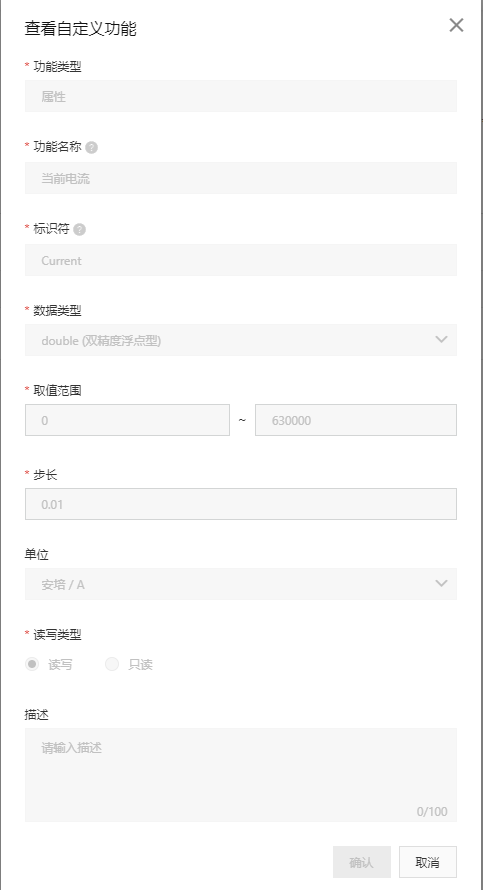

比如添加一个名为“当前电流”的属性，一定要认真命名标识符，以为这个标识符将是你上传数据到当前电流的重要接口，如下图所示。
1.3 编写数据解析函数
通过阅读官方文档可知，当数据上传时，会调用rawDataToProtocol(bytes)函数，它传入一组二进制数据，并以你编写的规则返回JSON。比如我规定数据透传中，第一个字节为功能呢干码，0x00为上传、0x01为下发；第2-5个字节是设备ID；之后的4字节是当前电流的数值。那么在数据解析中，填充rawDataToProtocol函数如下
/**
* 将设备的自定义格式数据转换为Alink协议的数据，设备上报数据到物联网平台时调用
* 入参：rawData byte[]数组
不能为空
* 出参：jsonObj Alink JSON对象 不能为空
*/
function rawDataToProtocol(bytes) {
var uint8Array = new Uint8Array(bytes.length);
for (var i = 0; i < bytes.length; i++) {
uint8Array[i] = bytes[i] & 0xff;
}
var dataView = new DataView(uint8Array.buffer, 0);
var jsonMap = {};
var fHead = uint8Array[0]; // command
if (fHead == 0x00) {
jsonMap['method'] = 'thing.event.property.post'; //ALink JSON格式 - 属性上报topic
jsonMap['version'] = '1.0'; //ALink JSON格式 - 协议版本号固定字段
jsonMap['id'] = '' + dataView.getInt32(1); //ALink JSON格式 - 标示该次请求id值
var params = {};
params['Current'] = dataView.getInt16(5); //对应产品属性中 prop_int16
jsonMap['params'] = params;
}
return jsonMap;
}

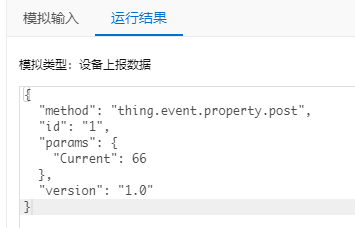

这段代码是根据官方文档照葫芦画瓢而来，编写完成后，可以在下边的模拟输入中输入一串十六进制数据，看是程序是否正常输出，如下图所示。
自此，一个简单的云端就布置好了，然后再去添加设备，接下来就是移植SDK让你的设备上云了。上云后，只需要通过发送透传上行的topic ：/sys/a18rm0j1Ow4/${deviceName}/thing/model/up_raw，然后紧跟着一串二进制数据，比如上图所示的0x00000000010042，就可以根据你编写的数据解析程序，更新当前电流数值到你的云平台了。
2.SDK移植
2.1 SDK获取及配置
从官网下载SDK
然后运行目录下的config.bat,根据说明进行配置config.bat说明，之后运行extract.bat抽取代码到output文件夹中。
2.2 添加SDK代码到你的工程
这一步不用多说了，就是把output文件夹下的所有.h .c添加到你的工程中。
2.3 填充wapper.c中的函数
我们所需要做的就是把wapper.c中的函数填满，整个步骤最难的就是这一部分。大大小小十几二十个函数，需要根据我们自己的板子情况填充，看上去很复杂，其实关键函数就几个：
1.HAL_Free和HAL_Malloc必填，如果你没有内存池机制，可以用free和malloc这俩函数代替；

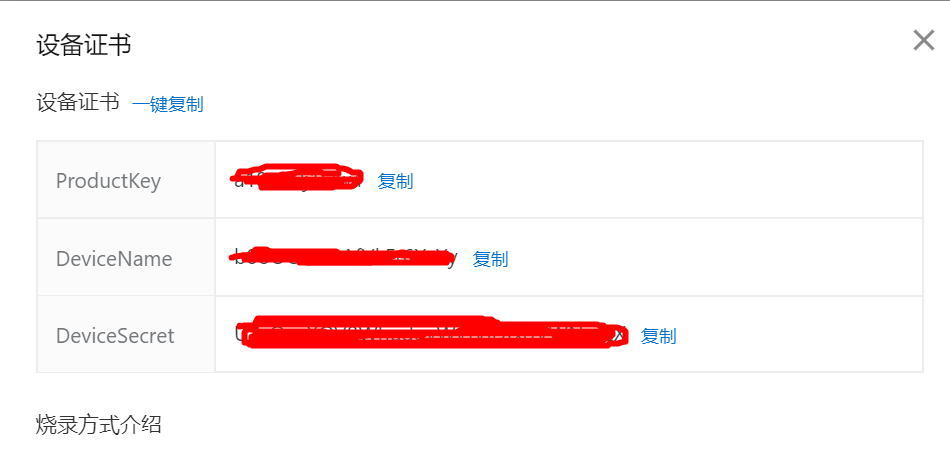

2.HAL_GetDeviceName、HAL_GetDeviceSecret、HAL_GetProductKey这三个必填，就是获得你的设备的“三要素”，也就是设备名、设备密钥、产品密钥，在你的设备页可以查看，如下图所示。
这是你接入阿里云物联网的关键。这三个函数具体填充方法很简单，你可以在mqtt_example.c中看到如下：
char DEMO_PRODUCT_KEY[IOTX_PRODUCT_KEY_LEN + 1] = "";
char DEMO_DEVICE_NAME[IOTX_DEVICE_NAME_LEN + 1] = "";
char DEMO_DEVICE_SECRET[IOTX_DEVICE_SECRET_LEN + 1] = "";
分别复制到对应的数组里就好了，然后在三个函数中来个memcpy就可以了。
3.HAL_Snprintf必填，填写方法可以参考例程，如下：
int HAL_Snprintf(char *str, const int len, const char *fmt, ...)
{
va_list args;
int rc;
va_start(args, fmt);
rc = vsnprintf(str, len, fmt, args);
va_end(args);
return rc;
}
4.HAL_UptimeMs和HAL_SleepMs要填，具体要看你的程序，是怎么过的毫秒级更新的，是怎么进行毫秒级延时的。
5.最重要的就是TCP四个相关的函数了：HAL_TCP_Destroy、HAL_TCP_Establish、HAL_TCP_Read、HAL_TCP_Write
填充这几个函数的前提是，你有一套好用的模组驱动程序，比如向模组发送AT指令，然后根据模组的返回值进行处理。
如果有一套好使的模组驱动，那么以上四个函数也不难填充，无非根据模组的AT指令手册进行TCP连接的建立、销毁、读、写。当然，在进行这些之前，你还要确定你的模组正常，比如发AT能反OK，已注网、有信号等等。
2.3 修改mqtt_example.c中的main函数
修改mqtt_example.c中的main函数，比如改成mqtt_example()，然后进入到里边的example_publish函数，修改const char *fmt为 “/sys/%s/%s/thing/model/up_raw”，这样的意思就是将topic设置成系统默认的透明上传的topic。然后将payload指针指向你想要发送的原始数据，比如一个0x00,0x00,0x00,0x00,0x01,0x00,0x42的数组(1.3节阿里云数据解析中实验的数据)，然后将IOT_MQTT_Publish_Simple函数中的最后一个参数改为你要发送的数据的长度，比如此处我们就是发送了7个字节，原函数中用的strlen，在数据透传中不适用，因为遇0x00就strlen结束了，长度不对。然后在你的系统任务或者while(1)大循环前调用mqtt_example就行了（因为mqtt_example中已有while(1)循环了）。
3、实验

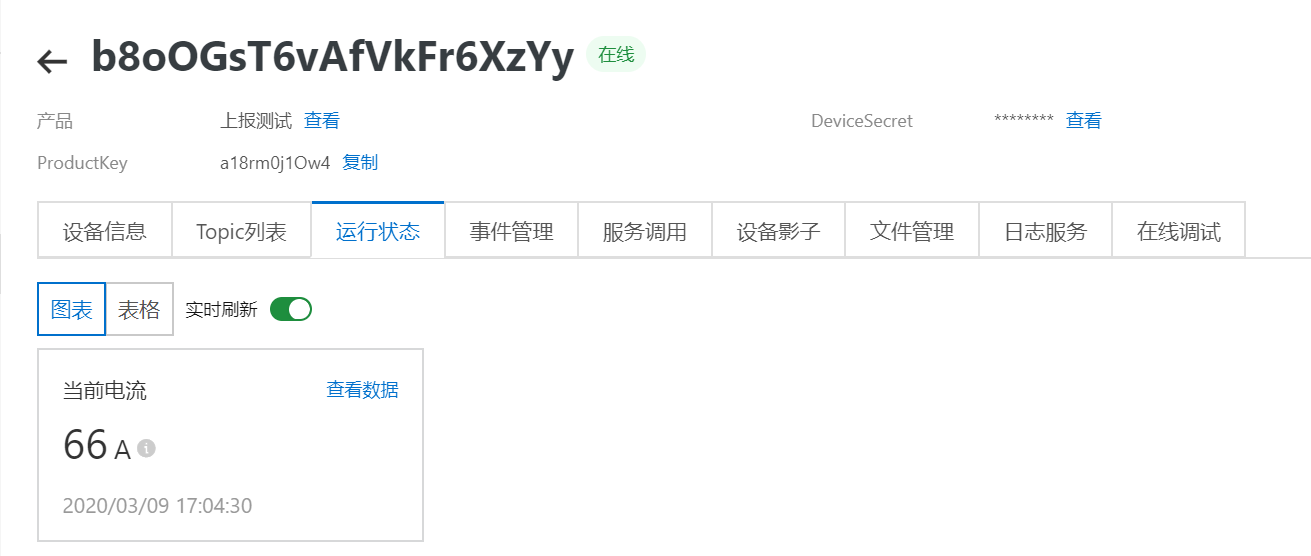

以上步骤无误进行后，首先将会看到云平台上你的设备由未激活变成上线，然后当前电流也开始刷新，如下图所示
4、总结
这一整套下来绝非易事，需要的就是认真阅读文档+一遍遍的调试，把存在的问题逐个攻破。阿里云的官方文档已经描述的比较清楚，但整个移植过程还是需要有一定功底的。实在不行，可以联系阿里云技术支持，提交工单以求帮助。
————————————————
版权声明：本文为CSDN博主「菜老越」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/spiremoon/article/details/104754432
