前言

既然已经知道如何生成带SSB的NR信号了，那么我暂时回到我的主线，最关心的当然还是要搜索到PSS和SSS的峰值嘛，搞完了这一个事情才有动力继续向下深入学习啦。

信源生成

还是按照LTE小区搜索的方式处理一遍，首先，我们先生成信源。
信号主要参数设定如下：


%% Generating NR Test Models waveform
% NR Test Models configuration
cfgDLTM = nrDLCarrierConfig;
cfgDLTM.Label = 'NR-FR1-TM3.1a';
cfgDLTM.FrequencyRange = 'FR1';
cfgDLTM.ChannelBandwidth = 100;
cfgDLTM.NCellID = 1007;
cfgDLTM.NumSubframes = 20;
cfgDLTM.WindowingPercent = 0;
cfgDLTM.SampleRate = 122880000;
cfgDLTM.CarrierFrequency = 0;
%% SCS specific carriers
scscarrier = nrSCSCarrierConfig;
scscarrier.SubcarrierSpacing = 30;
scscarrier.NSizeGrid = 273;
scscarrier.NStartGrid = 0;
cfgDLTM.SCSCarriers = {scscarrier};
%% Bandwidth Parts
bwp = nrWavegenBWPConfig;
bwp.BandwidthPartID = 1;
bwp.Label = 'BWP1';
bwp.SubcarrierSpacing = 30;
bwp.CyclicPrefix = 'normal';
bwp.NSizeBWP = 273;
bwp.NStartBWP = 0;
cfgDLTM.BandwidthParts = {bwp};
%% Synchronization Signals Burst
ssburst = nrWavegenSSBurstConfig;
ssburst.BlockPattern = 'Case B';
ssburst.TransmittedBlocks = [1 0 0 0];
ssburst.Period = 20; %SSB的周期5ms, 10ms, 20ms
ssburst.NCRBSSB = [];%[];
0-2199 0:-45.54M,1:-(45.54M - 0.18M) 1格为180KHz
ssburst.KSSB = 0;
ssburst.DataSource = 'MIB';
ssburst.DMRSTypeAPosition = 2;
ssburst.CellBarred = false;
ssburst.IntraFreqReselection = false;
ssburst.PDCCHConfigSIB1 = 0;
ssburst.SubcarrierSpacingCommon = 30;
ssburst.Enable = true; %使能SSB
ssburst.Power = 0;
%SSB的功率
cfgDLTM.SSBurst = ssburst;

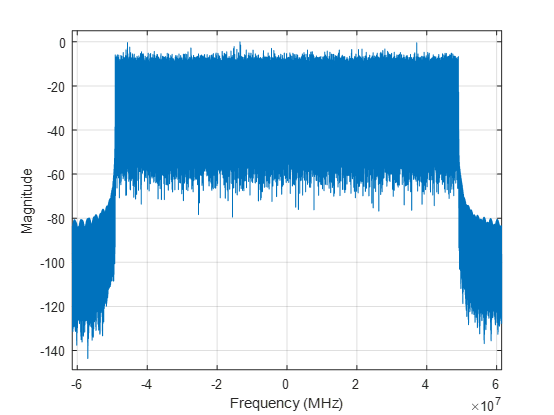

生成的信源采样率为122.88e6。SSB在中心频点

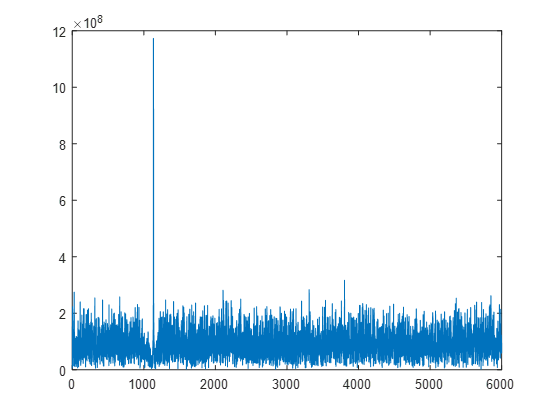

在这里插入图片描述

降采样

那我们降采样到多少速率合适呢

SSB占用了240个子载波，按照SCS = 30KHz的间隔来看一共占用了7.2MHz的带宽。
但如果只考虑PSS和SSS所占带宽的话则是127个子载波，带宽为3.81M。3.84MHz的采样率应该也能进行处理。

考虑到后续我们还要处理PBCH相关内容，我们将其降采样到7.68MHz来处理

在这里插入图片描述

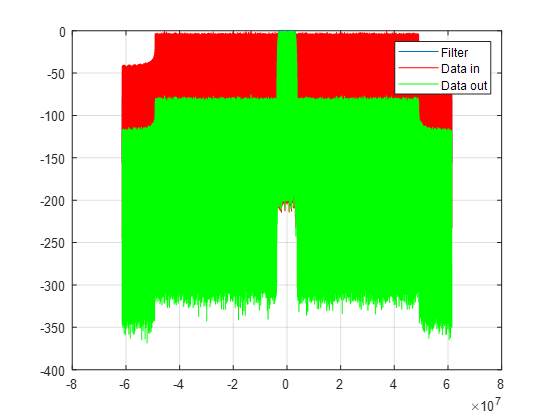

经过滤波后：

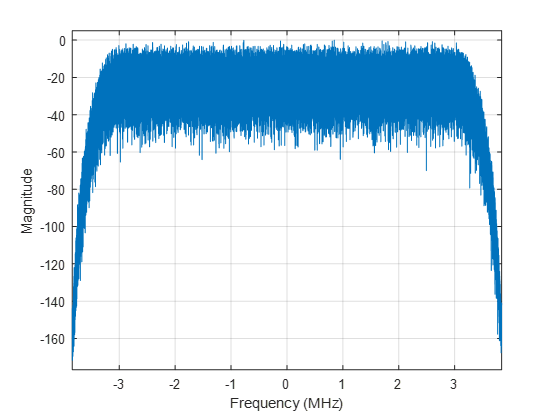

最终得到7.68MHz的采样率的信号

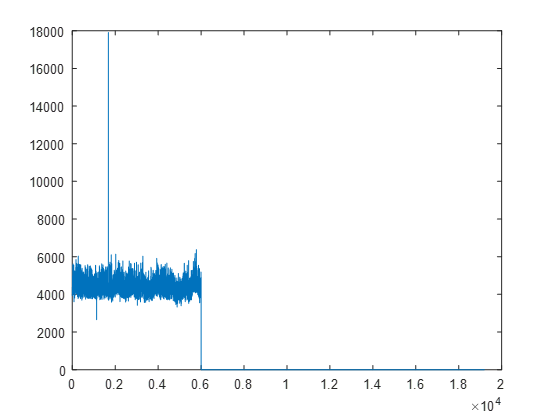

在这里插入图片描述

PSS和SSS本地序列生成

PSS和SSS是127个BPSK调制序列，这比LTE更简单了，我们直接用函数
pss = nrPSS(ncellid)
sss = nrSSS(ncellid)
Physical layer cell identity number, specified as an integer from 0 to 1007.
我们这里设定为ncellid = 1007

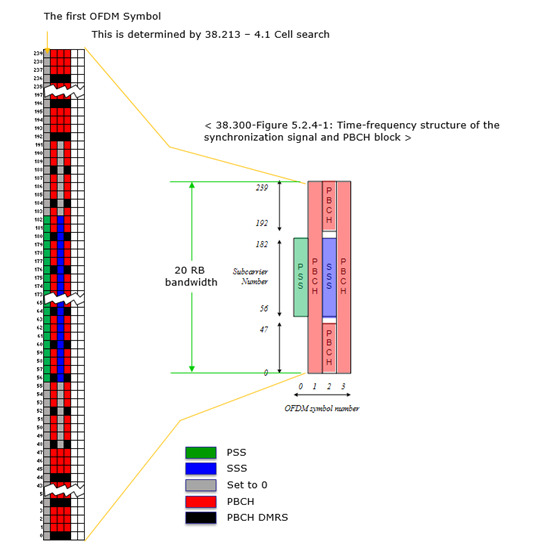

按照上图RB示意基础上，左右补0，补足256个点，做IFFT，也就得到PSS和SSS的时域信号了。
