Unity3D Shader实现扫描显示效果

163 阅读 0 评论 108 点赞

我是靠谱客的博主大气蓝天，最近开发中收集的这篇文章主要介绍Unity3D Shader实现扫描显示效果，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

本文实例为大家分享了Unity3D Shader实现扫描显示的具体代码，供大家参考，具体内容如下

通过Shader实现，从左向右的扫描显示，可自定义扫描颜色、宽度、速度。

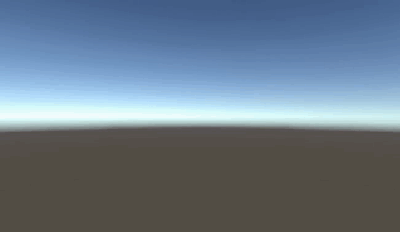

效果图如下

编辑器界面如下

Shader源码如下

Shader "XM/ScanEffect"
{
 Properties
 {
 _MainTex("Main Tex", 2D) = "white"{}
 _lineColor("Line Color", Color) = (0,0,0,0)
 _lineWidth("Line width", Range(0, 1.0)) = 0.1
 _rangeX("Range X", Range(0,1.0)) = 1.0
 }

 SubShader
 {
 Tags {
 "Queue" = "Transparent"
 }

 ZWrite Off
 Blend SrcAlpha OneMinusSrcAlpha
 Cull back

 Pass
 {
 CGPROGRAM

 #pragma vertex vert
 #pragma fragment frag

 #include "Lighting.cginc"

 sampler2D _MainTex;
 float4 _MainTex_ST;
 float4 _lineColor;
 float _lineWidth;
 float _rangeX;

 struct a2v
 {
 float4 vertex : POSITION;
 float4 texcoord : TEXCOORD0;
 };

 struct v2f
 {
 float4 pos : SV_POSITION;
 float2 uv : TEXCOORD0;
 };

 v2f vert(a2v v)
 {
 v2f o;
 o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
 o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
 return o;
 }

 fixed4 frag(v2f i) : SV_TARGET
 {
 fixed4 col = tex2D(_MainTex, i.uv);

 if(i.uv.x > _rangeX)
 {
 clip(-1);
 }
 else if (i.uv.x > _rangeX - _lineWidth)
 {
 float offsetX = i.uv.x - _rangeX +_lineWidth;
 fixed xAlpha = offsetX / _lineWidth;
 col = col * (1 - xAlpha) + _lineColor * xAlpha;
 }


 return col;
 }

 ENDCG
 }
 }

 FallBack "Diffuse"
}

代码调用如下

using UnityEngine;
using System.Collections;
public class ScanEffect : MonoBehaviour
{
 //默认扫描线的宽
 [Range(0,1)]
 public float _defaultLineW = 0.2f;
 //扫描的速度
 [Range(0, 1)]
 public float _showSpeed = 0.02f;

 private MeshRenderer _render;

 private void Awake()
 {
 _render = GetComponent<MeshRenderer>();
 SetX(0);
 SetLineWidth(0);
 }

 public void SetLineWidth(float val)
 {
 _render.material.SetFloat("_lineWidth", val);
 }
 public void SetX(float val)
 {
 _render.material.SetFloat("_rangeX", val);
 }

 public void Show()
 {
 StopCoroutine("Showing");
 StartCoroutine("Showing");
 }
 public void Hide()
 {
 StopCoroutine("Showing");

 SetX(0);
 SetLineWidth(0);
 }

 private IEnumerator Showing()
 {
 float deltaX = 0;
 float deltaWidth = _defaultLineW;

 SetX(deltaX);
 SetLineWidth(deltaWidth);

 while (true)
 {
 if (deltaX != 1)
 {
 deltaX = Mathf.Clamp01(deltaX + _showSpeed);
 SetX(deltaX);
 }
 else
 {
 if (deltaWidth != 0)
 {
 deltaWidth = Mathf.Clamp01(deltaWidth - _showSpeed);
 SetLineWidth(deltaWidth);
 }
 else
 {
 break;
 }
 }
 yield return new WaitForEndOfFrame();
 }
 }


 public void OnGUI()
 {
 if (GUILayout.Button("Show"))
 {
 Show();
 }
 if (GUILayout.Button("Hide"))
 {
 Hide();
 }
 }
}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持靠谱客。
