3DSMAX+Photoshop+UDK引擎制作战争游戏场景

本教程是向大家介绍3DSMAX结合Photoshop及UDK引擎制作战争游戏场景，内容有点多，但制作过程介绍很详细，作者思路也很清晰。其中3ds Max用于模型制作；Photoshop用于绘制贴图；UDK引擎用拼合场景。教程实用性很强，转发过来，希望对大家有所帮助！

教程从初始设定、制作模型、UV贴图，导入游戏引擎，加入迷雾等物理效果。而制作这个关卡使用到的软件有UDK引擎、Photoshop和3ds Max。制作步骤如下：

一、制作设定

关卡故事背景

我们事先拟好了一个任务，然后按任务进行关卡规划，参考了电影《HELLBOY》：“我们在清晨进行突袭任务，目标是这座城镇的德军指挥所。美军得到消息，在这座镇里正进行着一项能威胁人类历史发展的危险实验。德军在此处，展开着对‘跨越时间’的秘密研究，打算制造出时间机器，并用此去改写历史。最近在这个区域已经发生许多奇异的事件，据说跟这个实验有关。应该是快完成的迹象，所以我们G连必须在它们完成之前，捣毁这个实验室。兴许还会遇到来自其他时空的奇怪生物，这些未知”。

整体场景规划及参考图片

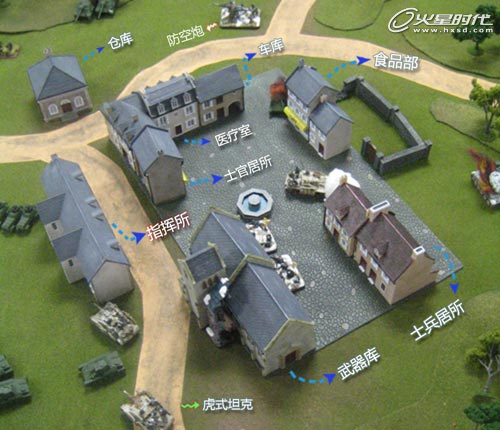

“Hold on a second! 情报员刚把德军指挥部的分析图给了我，那就来看看到底有些什么。”这张图片似一张卫星图片，不能提供我们此范围内建筑的所需具体细节，因此我们开始一些侦察任务，找来一系列辅助的图片，来标出每种建筑物的功能和武器配备。依照参考图，把它们分为：德军指挥所、居所、车库、教堂、医务室、小卖部及餐厅、虎士坦克、防空炮。（图01）

图01

下面是整体氛围参考图片。（图02）

图02

二、模型与贴图制作

制作关卡基础模型

首先，我们按照现实中物体比例，对每个模型进行基础模型的尺寸定位。一般一层高度为3米,有特殊底座的房子第一层略高于3米。还有烟囱、门、窗的高度均已现实中的为基准,做到匹配为佳。对每个模型进行规范单位，定出关卡基础模型图。我们每个人就利用规范过的基础尺寸模型制作中模。这样可以避免每个物件出现大小的差异，对最后拼合在一起时是相当有帮助的。

商店前后对比（图03）

图03

关卡基础模型在3ds Max中的截图（图04）

图04

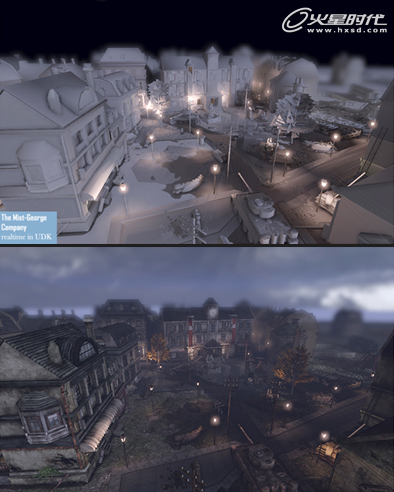

最后拼合在一起的场景（图05）

图05

制作模型：中模和高模

根据场景分析，我们7个人分配好各自的分配任务后，便进入模型制作阶段。我们之前还没有作次世代建筑的经验，这可说是新尝试。我们定了三天，完成每栋建筑的中模和高模。对于高模，通过分析各自建筑，找尽可能有直接相联系的参考图，加细节来表现建筑的特点。

由参考图分出的七种类别 (六栋建筑和一个机械体)，各由七个人来完成，而预计每人制作完成的时间为1个月。对于每个建筑和机械面数的限制：居所、车库、教堂、医务室为5000面。其中主建筑德军指挥所，使分为室外与室内部分，面数限制为40000面。而虎士坦克、小卖部及餐厅的面数限制均为20000面。

对中模和高模的要求，是要把各自建筑独有的细节特点建造出来。举例：商店的橱窗、教堂的大门、,以及指挥所的层间护边。这些的作用在于，可以在贴上法线贴图的低模上用较少的面数来体现出它们的细节。

由于制作的模型较多，我们这里仅示意其中虎士坦克的制作模型作为举例：（图06）

图06

低模与UV

低模需要简练些，起不到结构变化的部分，就要剔出。用最少的面，表现出最好的效果。分UV时，要合理共用，并要考虑接缝的问题。将接缝放于不显眼的地方，如放于边缘处，或可用其他物件遮盖住的地方。为避免重复，可以用改变模型或UV的方式来产生变化。

另外，在团队合作中也可以和别人分享UV来，将省出很多时间。例如，建筑上的瓦可以和别人合用。（图07）

图07

每栋建筑到后期，可以利用各自的墙面，瓦，窗，门，台阶等元素拼接出新的建筑。（图08）

图08

Photoshop贴图部分

贴图绘制阶段是团队合作的最关键时刻。这部分是会延长到最后的，需要花时间去调整及修正。在大体上统一，不能出现大的出入,就好像如果你看到了干净和破旧的建筑在一起，这是无法接受的。所以我们在这一阶段好好的花时间去统一思想，让大伙知道什么样贴图走向才是关卡需要。

制作次世代游戏与普通游戏的在三维美术制作上一个区别是：有无法线贴图，法线贴图能显示更多的细节。所以这一部分我们重点讲讲制作法线的两种方法：

1、高模烘低模。制作高模，是为能用其烘出的Normalsmap，在低模Lowpoly上表现出细节。用虎式坦克来举例，他的法线贴图是在3DS Max下，用低模包裹住高模，烘培出的。

2、利用Photoshop里的Normalmap filter插件转换出法线凹凸贴图的。

这两种方法互有利弊，对于一些破碎的墙面，如果制作出高模，很费时费力。但如果用Photoshop的Normalmap filter插件，就可以很容易做到。而当遇到一些曲线面时，高模烘出的Normalmap会很自然，特别在于对光滑组的体现上，Photoshop的Normalmap filter插件就很难办到，所以此时应该制作出高模来。我们可以在实际制作中根据需求来决定用哪种方法。（图09）

图09

三、UDK引擎部分

搭建关卡

第1步：场景搭建

当所有建筑和机械及小物件都完成时，就需要把各元素拼合到地图上了。

3ds Max下的摆放是进引擎摆放时很好的参考，因为3ds Max中可以修改模型，但在UDK中是不能改动模型的。因此，我们先在3ds Max下按照规划图先编辑出地形，再放好各个建筑与物件，接着一个个分别导出为ASE，再导入到UDK。

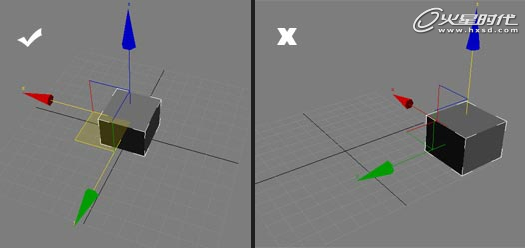

在3ds Max中最好让每个物件的坐标都归于坐标中心，方便于UDK的导入。（图10）

图10

第2步：地形制作

我在3ds Max里制作出来路面模型，并在一个地面模型上，设置不同的ID，赋予不同的材质球，这样就能够在一个地面模型上使用多个四方连续的贴图，从而营造出不同的草地、泥地和沙地效果。

可利用ZBrush刷出有自然起伏的地面。在3ds Max里面其实也可以编辑地面的起伏效果，但是没有ZBrush快。（图11）

图11
