CAD测量工具使用方法

测距

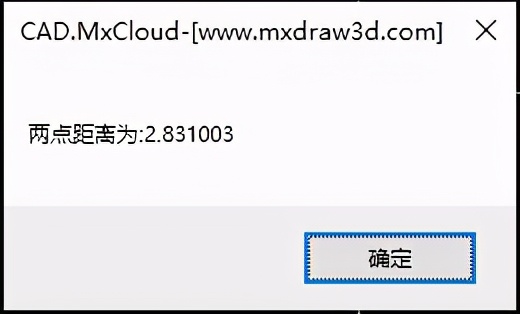

测量两点之间的距离, 当使用这个命令时，左下角命令行窗口会出现点取第一个点、点取第二个点。然后选择完之后就会出现测量出距离的选项卡。如图所示距离对话框：

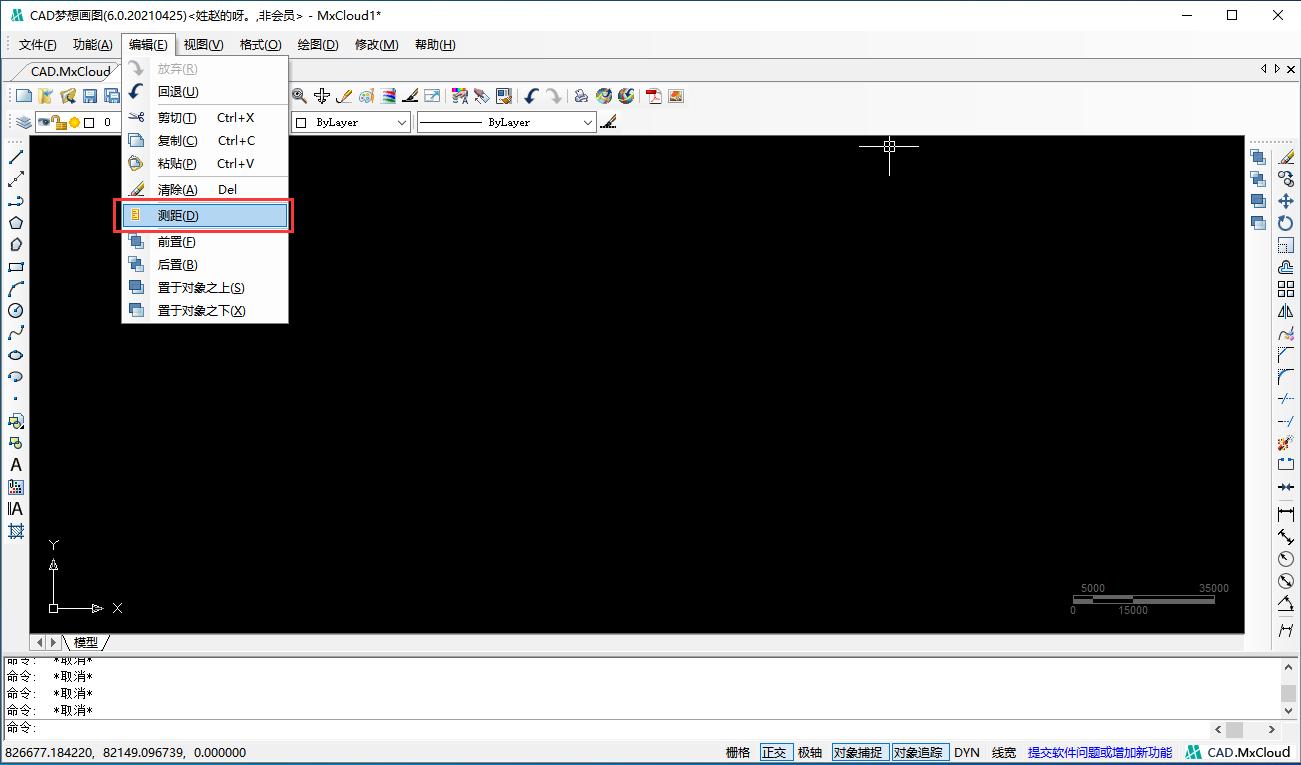

（1）单击菜单栏“编辑→测距”，如图：

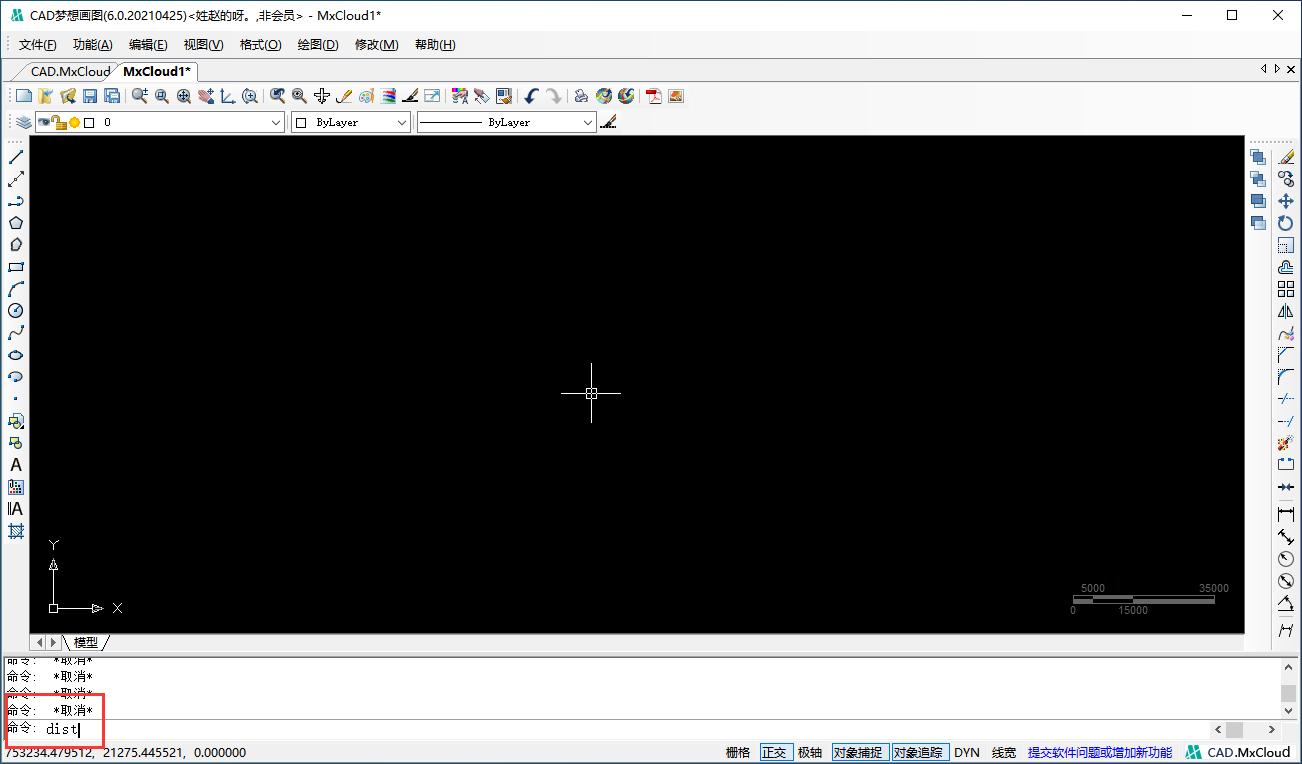

（2）在左下角命令行输入“dist”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

测距命令效果图如下图所示：

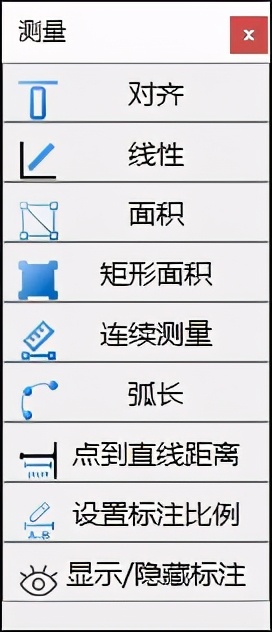

单击菜单栏“功能→测量”会出现如图所示“测量工具”选项卡。

选项说明

（1）对齐测量：测量的距离只能是两点之间垂直的距离。

（2）线性测量：测量的距离是两点之间任意方向的距离。

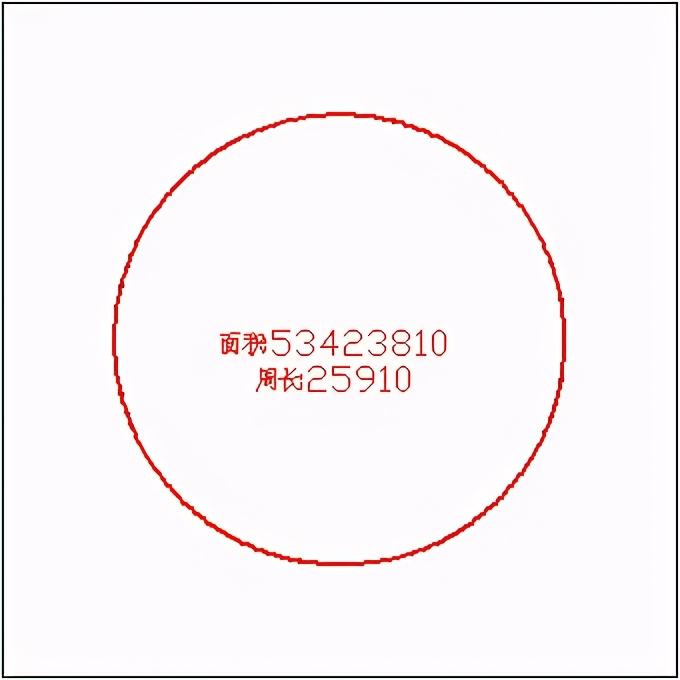

（3）面积测量:测量一个封闭图形的面积与周长。测量好了后，面积与周长的数值会自动写出来。当点击了这个命令时，可以在命令行中输入“D”在选择封闭区域中任意一点面积和周长就出来了。效果如下图：

面积测量效果

（4）矩形面积测量：这个只针对与矩形图形的一种测量。使用时，需要点击矩形图形的两个对角点。效果如下图：

矩形面积测量效果

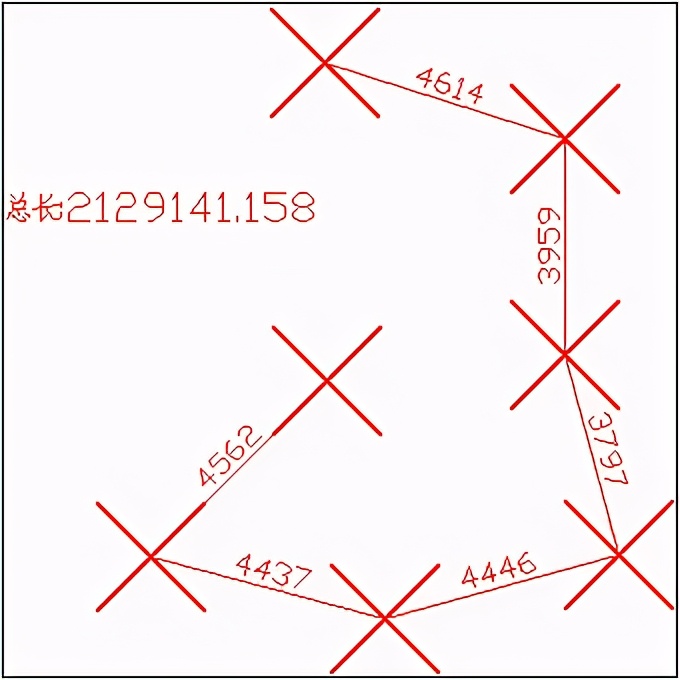

（5）连续测量：不间断的测量多个点之间的距离，在最后一个点之后会显示出各个距离之和。效果如下图：

（6）弧长测量：测量一段弧线的长度。

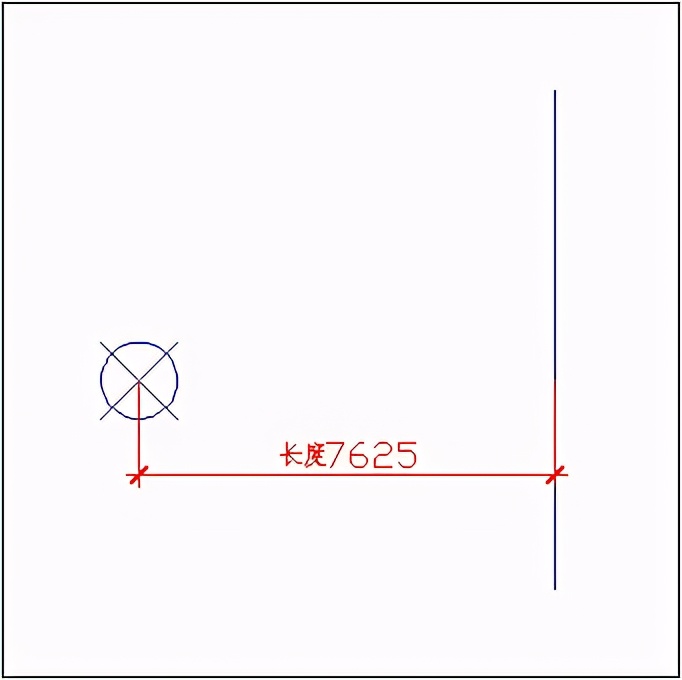

（7）点到直线的距离测量：测量一个点到直线之间的垂直距离。效果如下图：

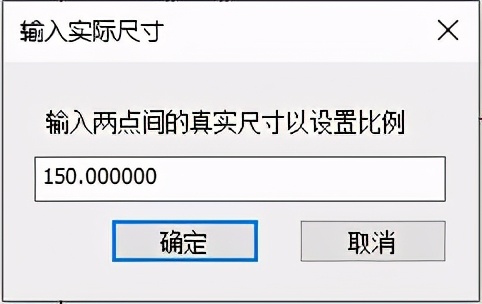

（8）设置标注比例：输入两点之间真实的尺寸后自动设置图纸尺寸。使用命令后，会弹出“输入实际尺寸”对话框。

（9）显示隐藏标注：上面几种测量距离后，当你选择显示标注时，测量的数值就会在图纸上显示出来。当你隐藏时，测量的数值则不会显示在图纸上。
