概述

一.框架介绍

由于近期做关于无人机的项目，开始接触并研究Ardupilot源码，研究这套源码是一项很庞大的工程，通过查阅资料，做笔记记录下要点，以备复习与交流。

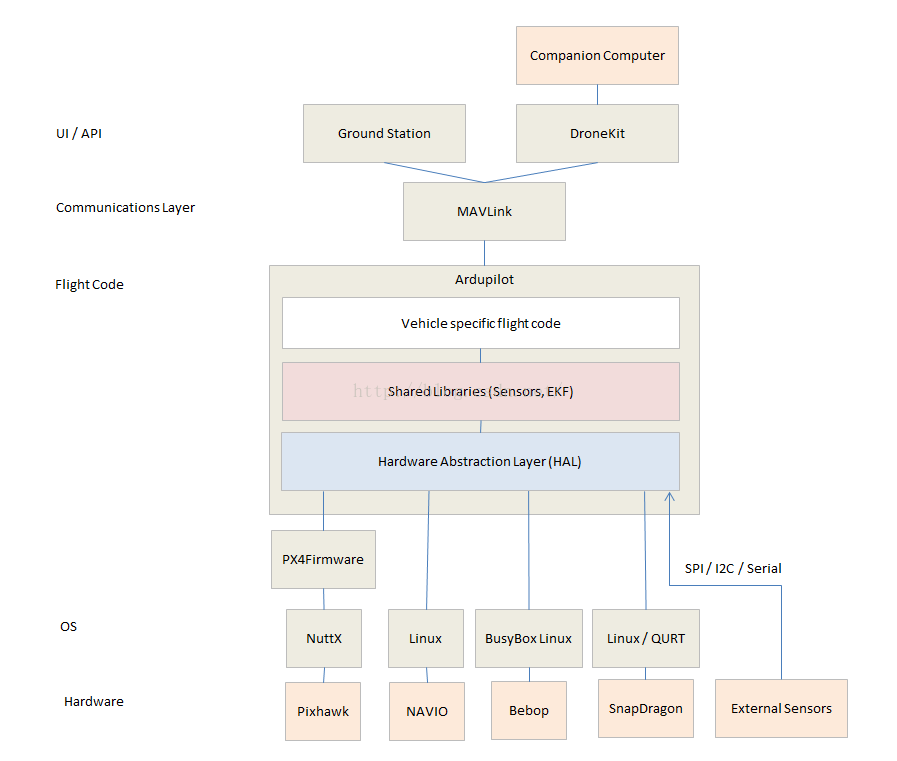

下图是pixhawkd的框架图:

此图是互联网中找到的pixhawk框架图
ArduPilot 代码分为 5 个主要部分，基本结构分类如下：

vehicle directories
AP_HAL
libraries
tools directories
external support code

以下是对这5个主要部分的简单介绍：

vehicle directories 模型类型
模型目录是为每一个模型类型定义固件的最高级别的目录当前共有 4 种模型：ArduPlane, ArduCopter, APMrover2 ,AntennaTracker。都是.pde文件，为了兼容 arduino 平台，伴随着 .cpp 文件，每一个模型目录包含了一个* make.inc 文件，该文件列出了所依赖的库。Makefiles读取该文件并为编译创建-l和-L文件。
AP_HAL 硬件抽象层
硬件抽象层，使得在不同硬件平台上的移植变得简单。其中 AP_HAL 目录定义了一个通用的接口。其他的目录 AP_HAL_XXX 针对不同硬件平台进行详细的定义。例如 AP_HAL_AVR 目录对于 AVR 平台，AP_HAL_PX4 对应 PX4 平台，AP_HAL_Linux 对应 Linux
平台。
tools directories 工具目录
主要提供支持。例如，tools/autotest 文件提供了自动检测的基础文件来自于autotest.diydrones.com网站，tools/Replay 提供日志重播的程序。
external support code 外部支持代码
对于其他平台，需要外部支持代码。例如 Pixhawk、PX4 的支持代码如下：
- PX4NuttX – 板载实时系统。the core NuttX RTOS used on PX4 boards
- PX4Firmware – PX4 固件。the base PX4 middleware and drivers used on PX4 boards
- uavcan – 飞行器 CAN 通信协议。the uavcan CANBUS implementation used in ArduPilot
- mavlink – Mavlink 通信协议。the mavlink protocol and code generator
系统编译

Sketch 例程代码

在学习过程中，本人使用source insight 作为看源码的工具。 sketch，是指使用 .pde 文件编写的主程序。找到以下sketches：
- libraries/AP_GPS/examples/GPS_AUTO_test
- libraries/AP_InertialSensor/examples/INS_generic
- libraries/AP_Compass/examples/AP_Compass_test
- libraries/AP_Baro/examples/BARO_generic
- libraries/AP_AHRS/examples/AHRS_Test
以GPS_AUTO_test.pde代码为例，sketch主要有以下几个主要特点：
1. pde文件包含很多includes，
pde 文件转变为 C++文件后，提供必要的库引用支持；
2. 定义了hal引用声明，定义如下：
const AP_HAL::HAL& hal = AP_HAL_BOARD_DRIVER;// pixhawk 等价于 AP_HAL_PX4 该定义，方便访问硬件接口，比如 console 终端、定时器、I2C、SPI 接口等。实际的定义是在 HAL_PX4_Class.cpp 中定义，如下： const HAL_PX4 AP_HAL_PX4; 其中hal 是针对 AP_HAL_PX4 的引用，经常使用的方法如下：

      - 终端字符输出。hal.console->printf() and hal.console->printf_P() to print strings (use the _P to use less memory on AVR)
      - 获取当前运行时间。hal.scheduler->millis() and hal.scheduler->micros() to get the time since boot
      - 延时。hal.scheduler->delay() and hal.scheduler->delay_microseconds() to sleep for a short time
      - IO 输入输出。hal.gpio->pinMode(), hal.gpio->read() and hal.gpio->write() for accessing GPIO pins
      - I2C 操作，hal.i2c
      - SPI 操作，hal.spi

3. setup()和 loop()
每个 sketch 都有一个 setup()和 loop()函数。板子启动时，setup()被调用。这些调用都来自 HAL 代码中的 main()函数调用（HAL_PX4_Class.cpp 文件 main_loop()）。setup()函数只调用一次，用于初始化所有 libraries。
Loop()循环被调用，执行主任务。
4. 、AP_HAL_MAIN()宏
每一个 sketch(.pde 文件)最底部，都有一个“AP_HAL_MAIN();”指令，它是一个 HAL 宏，用于定义一个 C++ main 函数，整个程序的入口。它真正的定义在 AP_HAL_PX4_Main.h 中。

   #define AP_HAL_MAIN()
   extern "C" __EXPORT int SKETCH_MAIN(int argc, char * const argv[]);
   int SKETCH_MAIN(int argc, char * const argv[]) {
        hal.init(argc, argv);
        return OK;
        }
