BFD（Bidirectional Forwarding Detection，双向转发检测）是一套全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。

为了提升现有网络性能，邻居之间必须能快速检测到通信故障， 从而更快的建立起备用通道恢复通信。

常用的故障检测方法

硬件检测：例如通过SDH（Synchronous Digital Hierarchy ，同步数字体系）告警检测链路故障。硬件检测的优点是可以很快发现故障，但并不是所有介质都能提供硬件检测。

慢Hello机制：通常采用路由协议中的 Hello 报文机制。这种机制检测到故障所需时间为秒级。对于高速数据传输（例如吉比特速率级）超过1秒的检测时间将导致大量数据丢失；对于时延敏感的业务（例如语音业务）超过 1 秒的延迟也是不能接受的。并且，这种机制依赖于路由协议。

其他检测机制：不同的协议有时会提供专用的检测机制，但在系统间互联互通时，这样的专用检测机制通常难以部署。

BFD 的工作机制
概述

① BFD提供了一个通用的、标准化的、介质无关、协议无关的快速故障检测机制，可以为各上层协议如路由协议、 MPLS 等统一地快速检测两台路由器间双向转发路径的故障。

② BFD 在两台路由器上建立会话，用来监测两台路由器间的双向转发路径，为上层协议服务。

③ BFD 本身并没有发现机制，而是靠被服务的上层协议通知其与谁建立会话，会话建立后如果在检测时间内没有收到对端的 BFD 控制报文则认为发生故障， 通知被服务的上层协议，上层协议进行相应的处理

BFD的工作流程

① 流程图

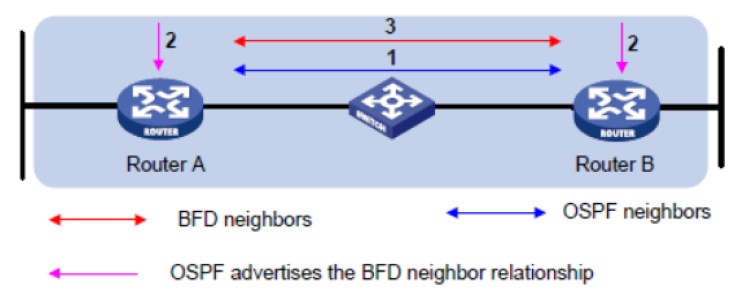

② BFD 的建立过程

1> 上层协议通过自己的 Hello 机制发现邻居并建立连接

2> 上层协议在建立了新的邻居关系时，将邻居的参数及检测参数都（包括目的地址和源地址等）通告给 BFD

3> BFD 根据收到的参数进行计算并建立邻居

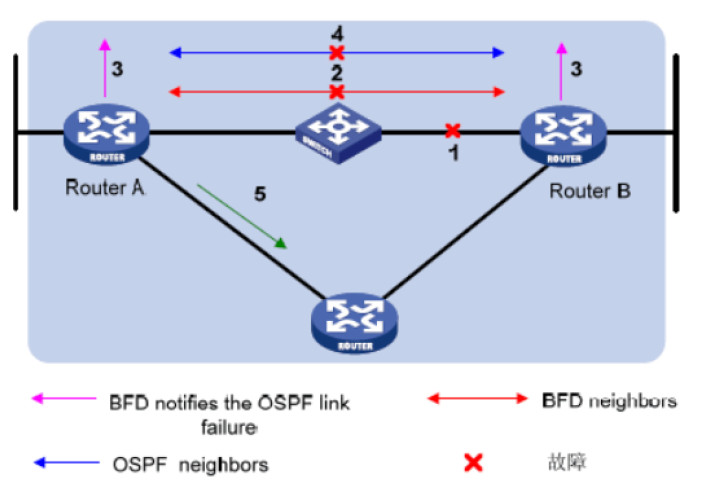

③ 故障出现时的处理方式

1> BFD 检测到链路 /网络故障

2> 拆除 BFD 邻居会话

3> BFD 通知本地上层协议进程 BFD 邻居不可达

4> 本地上层协议中止上层协议邻居关系

5> 如果网络中存在备用路径，路由器将选择备用路径

注：BFD 草案中没有规定检测的时间精度，目前支持 BFD 的设备大多数提供的是毫秒级检测

BFD 的检测方式

① 单跳检测：BFD 单跳检测是指对两个直连系统进行 IP 连通性检测， 这里所说的“单跳”是 IP 的一跳

② 多跳检测：BFD 可以检测两个系统间的任意路径，这些路径可能跨越很多跳，也可能在某些部分发生重叠

③ 双向检测：BFD 通过在双向链路两端同时发送检测报文，检测两个方向上的链路状态，实现毫秒级的链路故障检测（BFD检测LSP是一种特殊情况，只需在一个方向发送 BFD 控制报文，对端通过其他路径报告链路状况）

BFD会话的工作方式

① 控制报文方式：链路两端会话通过控制报文交互监测链路状态

② Echo 报文方式：链路某一端通过发送 Echo 报文由另一端转发回来，实现对链路的双向监测

BFD 的运行模式

① 主动模式：在建立会话前不管是否收到对端发来的 BFD 控制报文，都会主动发送BFD 控制报文

② 被动模式：在建立会话前不会主动发送 BFD 控制报文， 直到收到对端发送来的控制报文

注：

1> 在会话初始化过程中，通信双方至少要有一个运行在主动模式才能成功建立会话

2> BFD 会话建立后有两种模式：异步模式和查询模式

3> 通信双方要求运行在相同的模式【目前仅支持异步模式】

异步模式：以异步模式运行的设备周期性地发送 BFD 控制报文，如果在检测时间内对端没有收到 BFD 控制报文，则认为会话 down

查询模式：假定有一个独立的方法，确认自己和对端系统的连通性。这样，BFD会话建立后，会停止周期发送BFD控制报文，除非需要显式地验证连接性

BFD 的认证方法

① Simple：简单字符认证

② MD5 ：MD5 认证

③ SHA1：SHA1 认证（ Secure Hash Algorithm 1 ）

BFD 的报文格式

① BFD控制报文封装在UDP报文中传送，其UDP端口号为3784

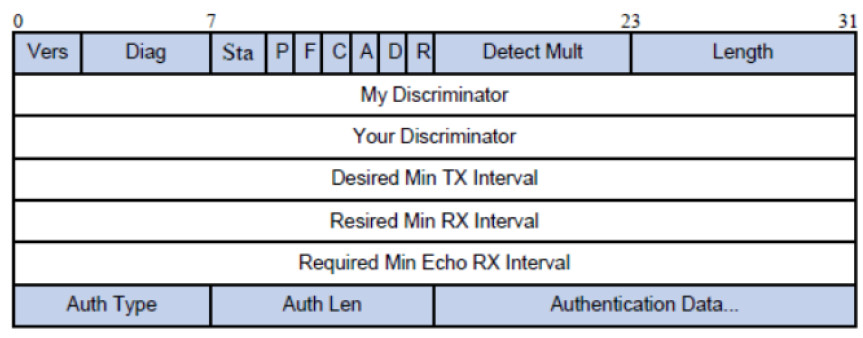

② 报文格式

③ 主要字段释义

1> Vers：协议的版本号，协议版本为 1

2> Diag ：本地协议最后一次从 up 状态转换到其他状态的原因

3> State（Sta）：BFD会话当前状态，取值为：0代表 AdminDown，1代表 Down，2 代表 Init ，3 代表 Up

4> Demand（D）：设置为1，表示发送协议希望操作在查询模式；设置为0，表示发送协议不区分操作在查询模式，或者表示发送协议不能操作在查询模式

5> Poll（P）：设置为1，表示发送协议请求进行连接确认，或者发送请求参数改变的确认；设置为 0，表示发送协议不请求确认

6> Final （F）：设置为 1，表示发送协议响应一个接收到 P 比特为 1的BFD控制报文；设置为0，表示发送协议不响应一个P比特为1 的 BFD 控制报文

BFD 的基本配置

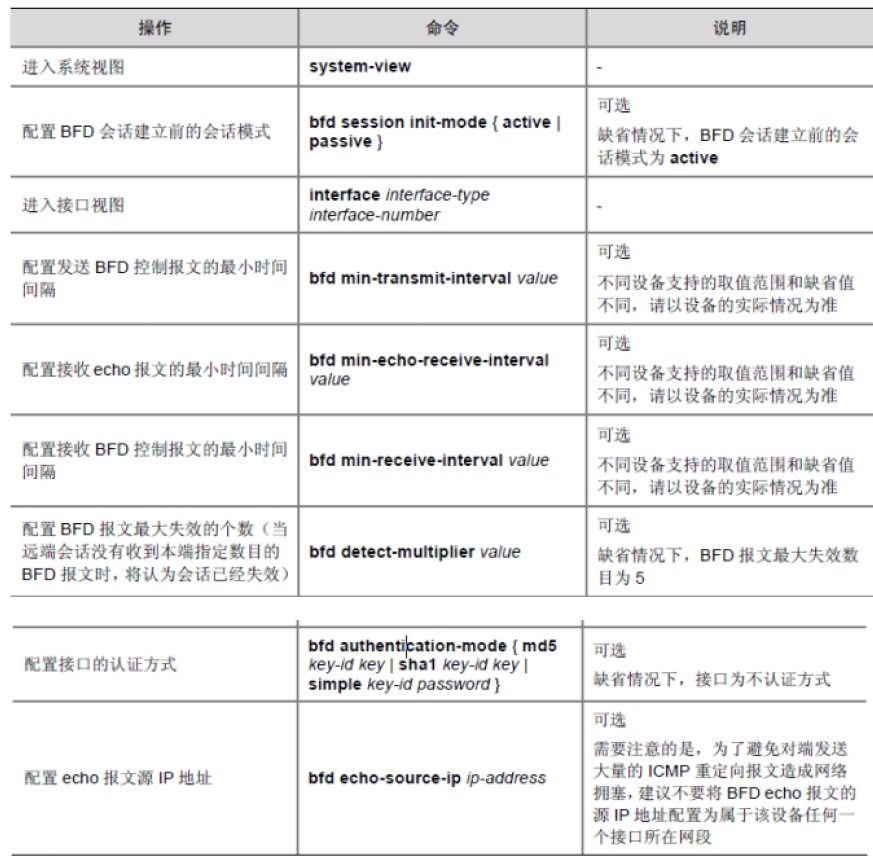

常用的配置命令

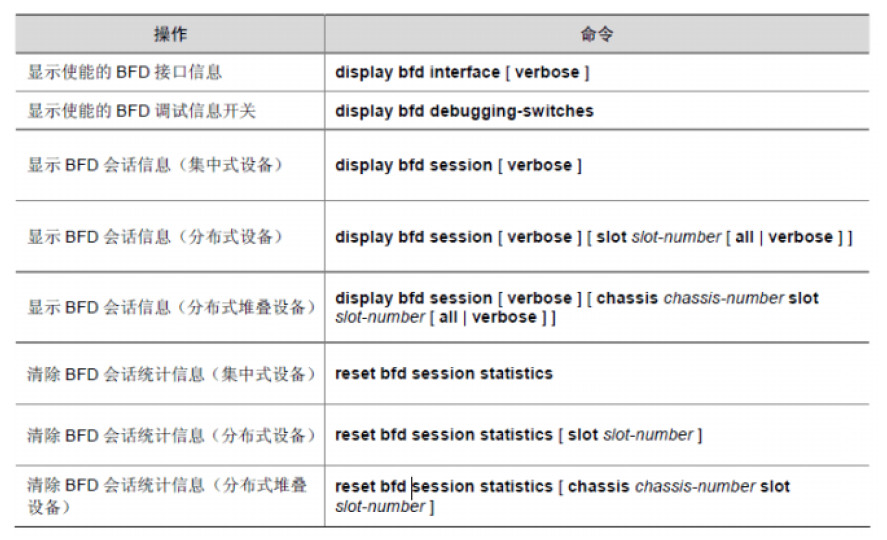

BFD 的显示和维护

BFD 的应用

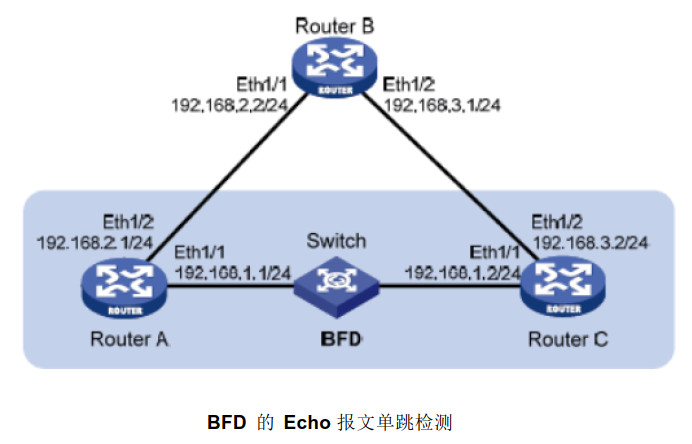

需求分析

① Router A和RouterC通过二层交换机互连，它们的接口 Ethernet1/1都运行RIP进程1。并且Router A的接口 Ethernet1/1 上还使能了 BFD 检测功能。

② Router A 通过 Router B 与 Router C 互连， Rourer A 的接口Ethernet1/2 运行RIP 进程2。Rouer C 的接口 Ethernet1/2、Rourer B 的接口 Ethernet1/1 和 Ethernet1/2 上都运行 RIP 进程 1

③ Router C 上配置静态路由， 并将静态路由引入 RIP 进程中， 使 Router C 有路由发送至 Router A 。Router A 上学习到 Router C 发送的静态路由，出接口为与二层交换机相连的接口

④ 在 Router C 和二层交换机之间的链路发生故障后，BFD 能够快速检测链路中断并通告RIP 协议。RIP 协议响应 BFD 会话 down，删除与Router C的邻居，并删除从Router C学习的路由。Router A 上学习到Router C发送的静态路由，出接口为与Router B连接的接口。

配置命令

(1) 配置 RIP 基本功能并且在接口上使能 BFD

配置 Router A

system-view

[RouterA] rip 1

[RouterA-rip-1] network 192.168.1.0

[RouterA-rip-1] quit

[RouterA] interface ethernet 1/1

[RouterA-Ethernet1/1] rip bfd enable

[RouterA-Ethernet1/1] quit

[RouterA] rip 2

[RouterA-rip-2] network 192.168.2.0

[RouterA-rip-2] quit

配置 Router B

system-view

[RouterB] rip 1

[RouterB-rip-1] network 192.168.2.0

[RouterB-rip-1] network 192.168.3.0

[RouterB-rip-1] quit

配置 Router C

system-view

[RouterC] rip 1

[RouterC-rip-1] network 192.168.1.0

[RouterC-rip-1] network 192.168.3.0

[RouterC-rip-1] import-route static

[RouterC-rip-1] quit

（2）配置接口 BFD 参数

配置 Router A

[RouterA] bfd session init-mode active

[RouterA] bfd echo-source-ip 11.11.11.11

[RouterA] interface ethernet 1/1

[RouterA-Ethernet1/1] bfd min-transmit-interval 500

[RouterA-Ethernet1/1] bfd min-receive-interval 500

[RouterA-Ethernet1/1] bfd detect-multiplier 7

[RouterA-Ethernet1/1] return

(3) Router C 配置静态路由

[RouterC] ip route-static 100.1.1.1 24 null 0

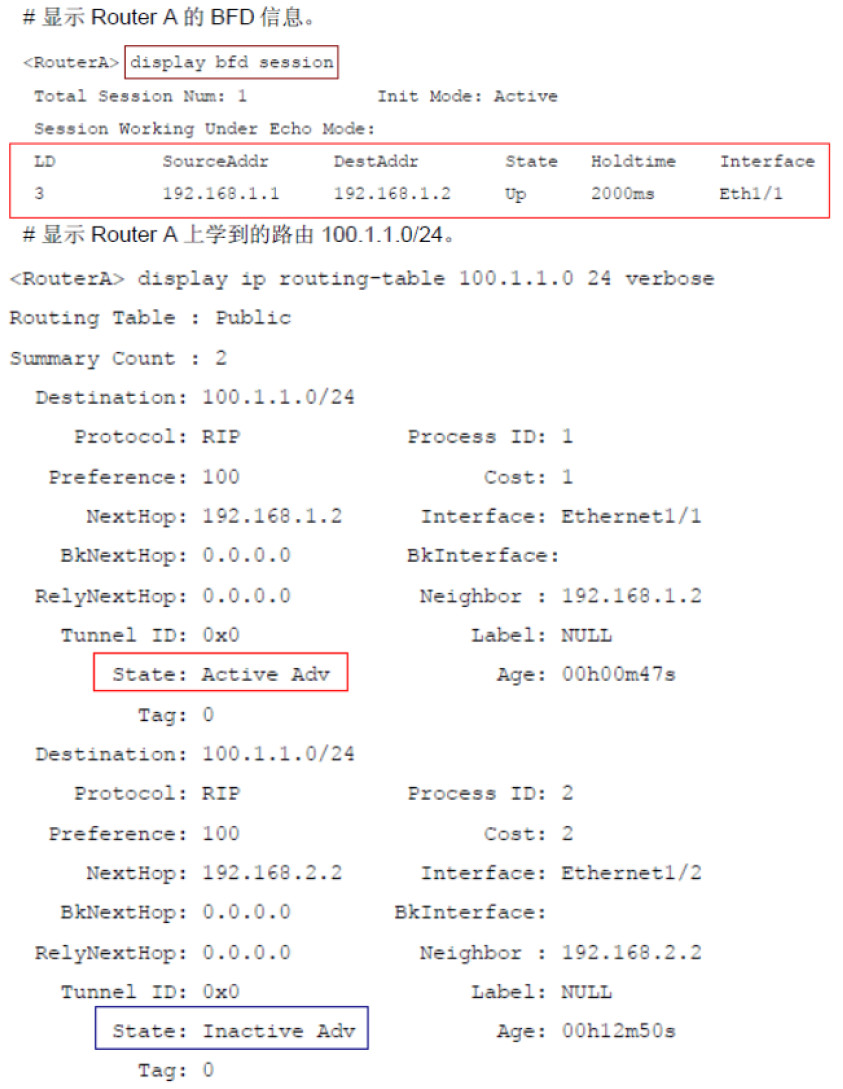

检测结果

调试 BFD

debugging rip 1 event //将与 Rc 相连的接口断开

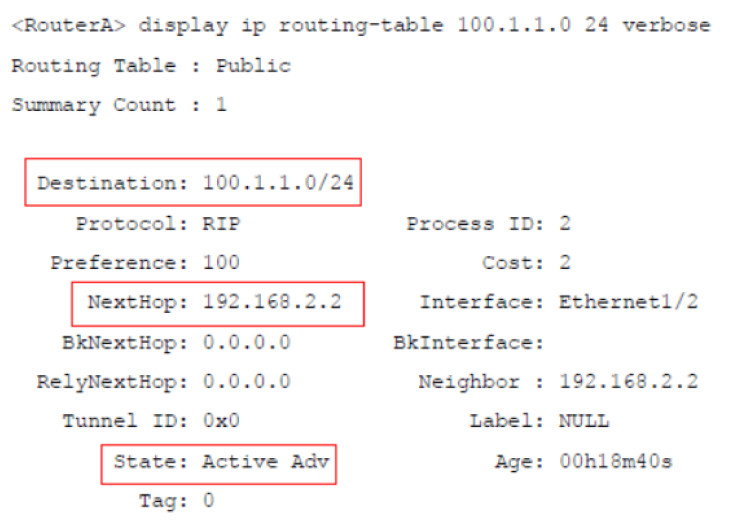

最终结果
