概述

实验十三 RIP与BFD联动

BFD(Bidirectional Forwarding Detection，双向转发检测)用于快速检测系统之间的发送和接收两个方向的通信故障，并在出现故障时通知上层应用。BFD 是一种提高网络可靠性的非常重要的技术，广泛应用于链路故障检测，并能实现与接口状态、静态路由、RIP路由、IS-IS路由、OSPF路由和BGP路由VRRP等联动(联动是指使对应接口状态或者路由协议、VRRP等可根据BFD会话状态进行对应的接口状态变、路由收敛和VRRP主备切换等)。

通常情况下，RIP通过定时接收和发送路由更新报文来保持邻居关系，若在老化定时器设定的时间内没有收到邻居发送的更新报文，则宣告邻居状态变为 Down。因为老化定时器的缺省值为180 s，所以在链路出现故障时，RIP至少要经过 180 s才会检测到。这时，如果网络中部署了高速数据业务，在此期间将导致数据大量丢失。BFD 能够提供毫秒级别的故障检测机制，可以及时检测到被保护的链路或节点故障，并上报给RIP，而实现 RIP路由的快速收敛。

实验要求：

如网络拓扑图所示，在网络中4台路由器通过 RIP协议实现网络互通，其中业务流量进过主链路 R1---R2---R3进行传输。要求提高从R1到 R2数据转发的可靠性，当主链路发生故障时，业务流量会快速切换到另一条路径进行传输。

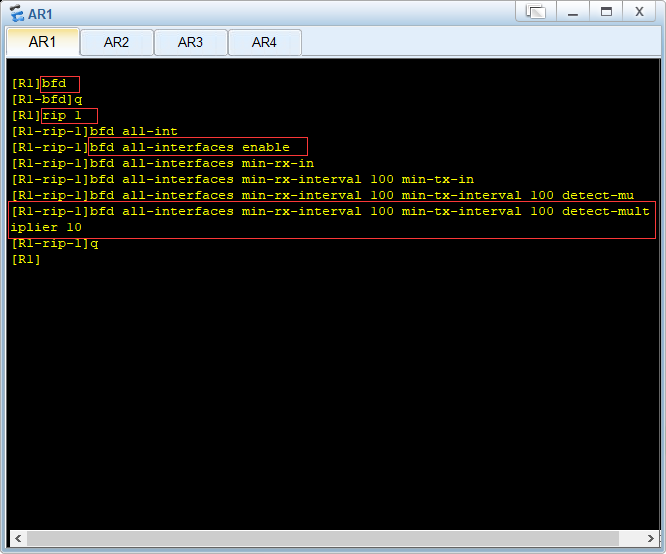

采用如下配置思路配置RIP与动态BFD联动： 1、在各接口上配置IP地址，使网络可达。 2、在各路山器上使能RIP, 基本实现网络互连。 3、在 R1和 R2上配置RIP与动态BFD联动，通过BFD快速检测链路的状态，从而提高RIP的收敛速度，实现链路的快速切换。

网络拓扑图：

操作步骤：

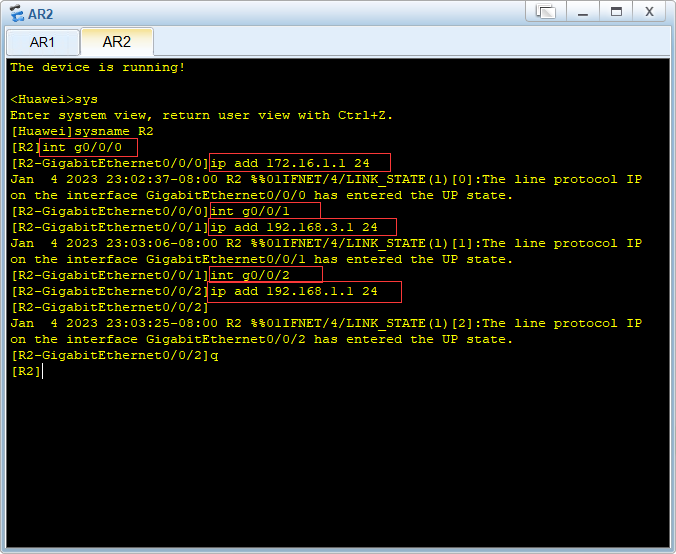

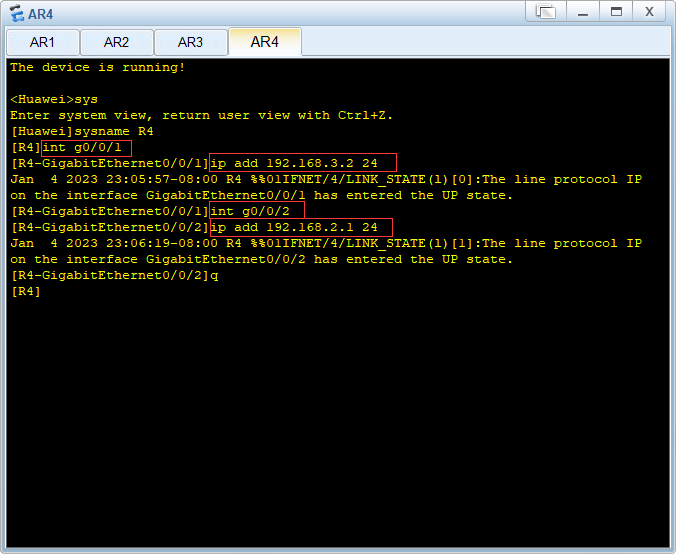

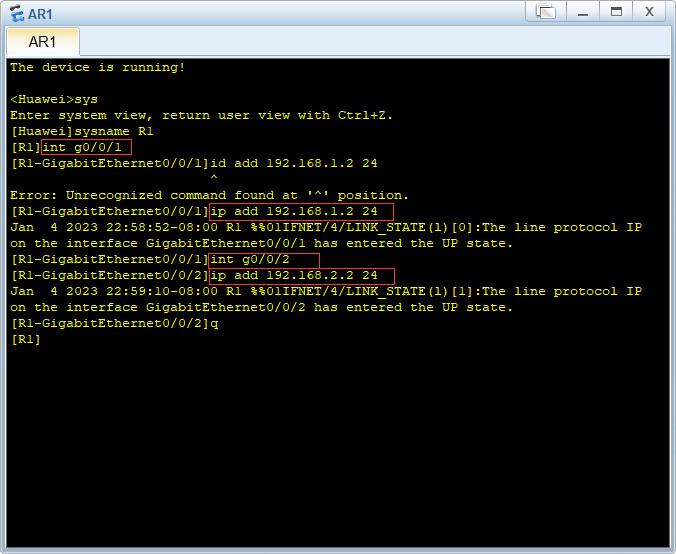

1、配置路由器的接口IP地址

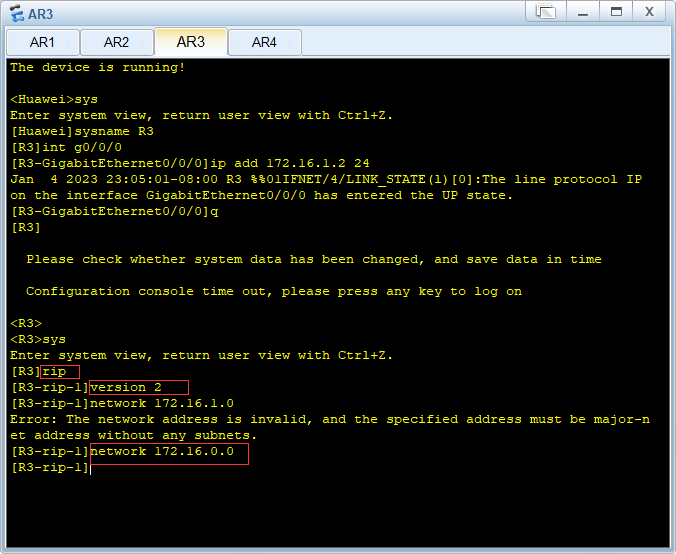

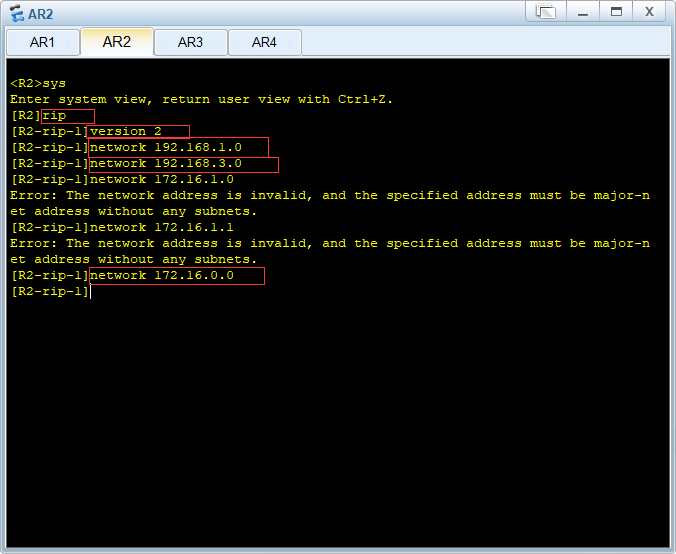

2、配置路由器的RIP基本功能

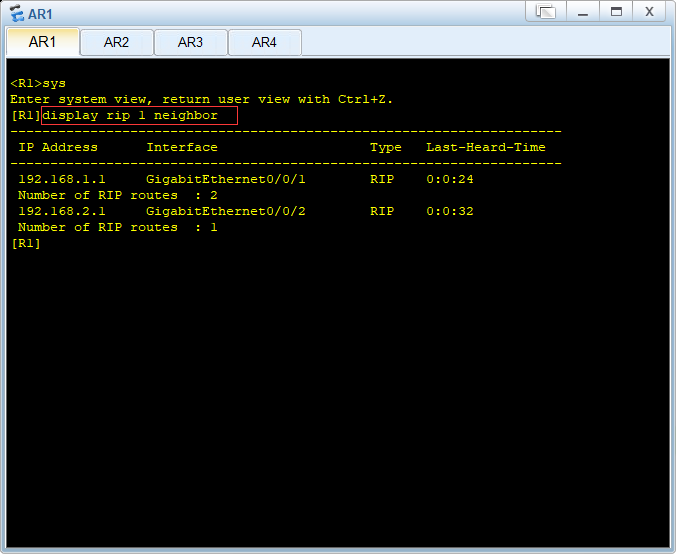

3、查看路由器的RIP邻居关系及路由表

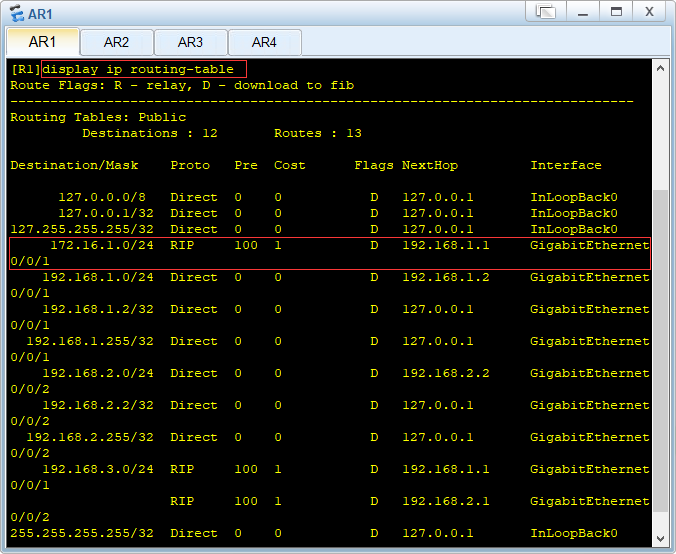

由路由表看到去往目的地172.16.1.0/24的下一跳地址是192.168.1.1，接口是G0/0/1，流量在主链路路由器R1---R2上进行传输。

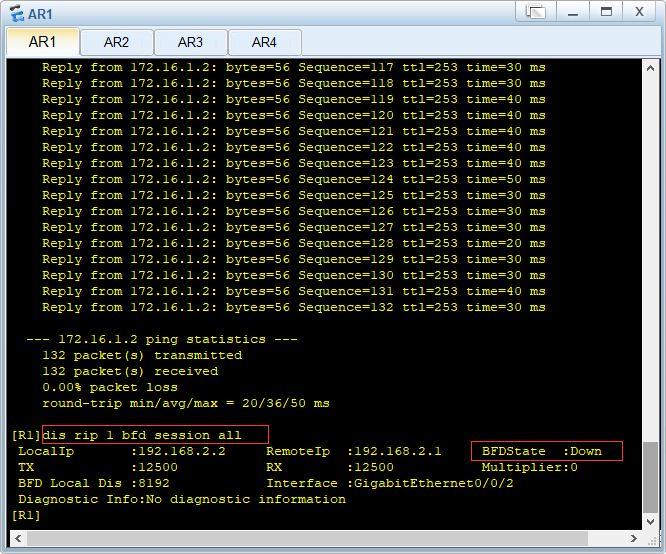

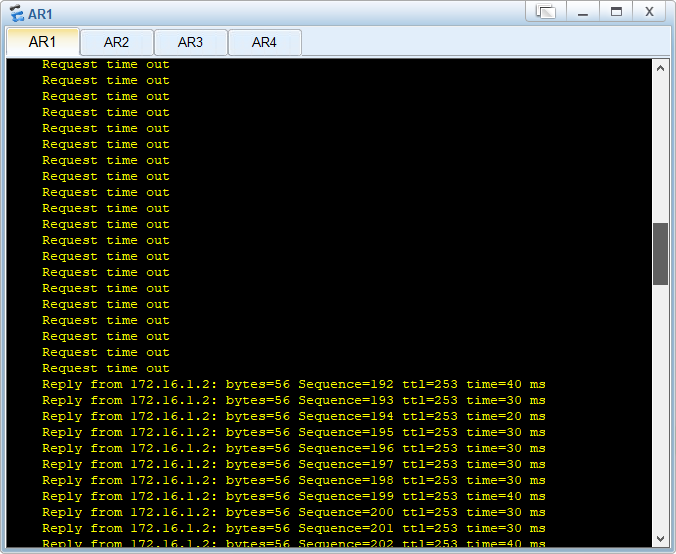

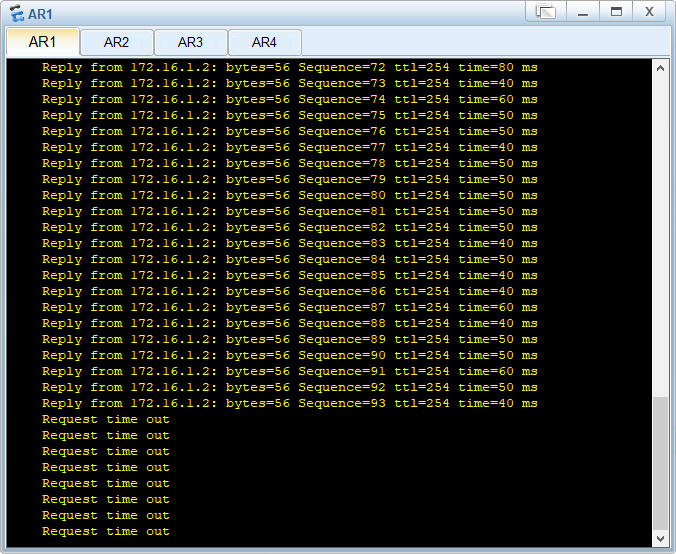

4、测试主链路故障之后的RIP收敛时间

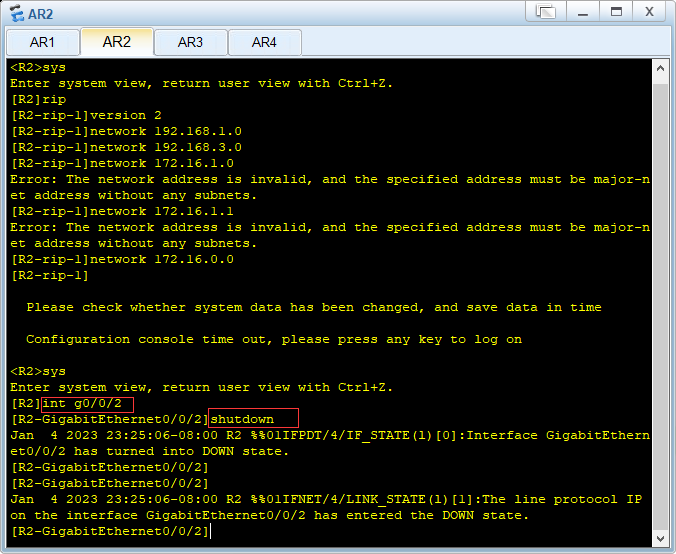

在R1上使用ping -c 1000 172.16.1.2命令来检测路由的连通性，并—直持续发包，在路由器 R2接口g0/0/2上shutdown，观察R1上的路由联通性Request timeout! 的时间变化，延迟不超过100ms。如果未启用BFD的联动性，则可能要等待两分钟以上的时间才能重新ping通。
